Номер патента: 862992

Опубликовано: 15.09.1981

Авторы: Зарогатский, Кравченко, Литинский, Салкимбеков, Татарский, Чунин

МПК: B03D 1/14

Метки: аэратор, флотомашины

...в виде петлеобразных витковпропущена сквозь прорези дисков 2и 3 и прорези разреэных накладныхколец 7 и размещена по их окружности.Концы ленты 4 скреплены. Лента 4 выполняет функции диспергирующегои перемешивающего элементов, а такжесредства крепления футеровочных колецвыполненных, например, из транспортерной ленты. В ступице 1 выполненыотверстия 8 для подачи воздуха в междисковую полость 9. В дисках аэратора, устанавливаемого во всасывающуюкамеру, прорези выполняются рационально, ориентируя плоскость ленты в радиальном направлении.Аэратор работает следующим образом.При вращении аэратора пульпа всасывается сквозь ряд перфораций 5верхнего 2 и нижнего 3 дисков, попадая в междисковую полость 9, кудасквозь ступицу 1 и ее отверстия...

Номер патента: 852366

Опубликовано: 07.08.1981

Авторы: Зарогатский, Кравченко, Литинский, Салкимбеков, Татарский, Чунин

МПК: B03D 1/14

Метки: аэратор, флотомашины

...1 и 2 приведены поперечныйразрез и вид в изометрии предлагаемого аэр атор а.Аэратор включает ступицу 1 с перфора циями 2 и перфорационные диски: нижний3 и верхний 4. Нижний диск 3 своей центральной расточкой 5 с радиальным зазором установлен на наружной поверхности ступицы 1 с возможностью осевого пере 1 о мещения по ней вплоть до контакта с упором 6 ступицы 1. Диски 3 и 4 соединены перфорированными отрезками 7 транспортерной ленты, концы которых прикреплены к дискам болтами 8.15 Аэратор работает следующим образом.В момент пуска аэратора в заиленнойкамере, когда нижний диск 3 и отрезки 7 ленты погружены в слой песков, верхний диск 4 относительно нижнего поворачива ется на 20 - 30, отрезки 7 деформируютсяи заставляют подниматься вверх...

Номер патента: 852365

Опубликовано: 07.08.1981

Авторы: Зарогатский, Кравченко, Кузьмина, Чунин

МПК: B03D 1/14

Метки: импеллер, флотомашины

...тонковкрапленных руд. Кроме того,для гуммирования импеллера требуютсясложные в изготовлении пресс-формы.Известен также импеллер флотомашины,включающий ступицу с перфорированнымидисками, соединенными перемешивающимидиспергирующими элементами, Последниевыполнены в виде стержней, установленных под различными углами к дискам 21,в изготовлении и имеет ы из-за интенсивного из 30 2 приведены поперечный изометрии предлагаемого8 б 2366 Составитель Л. Антонова М, Гайдама ктор С. Титова рректор Т. Трушкина Тираж 634Р по делам изобретенискан наб., д, 4/5 Подпис о открытий р. Сапунова, 2 погра размещены на одинаковом расстоянии от центра своего диска.Импеллер,работает следующим образом.При вращении импеллера нижний диск 6 под действием...

Номер патента: 848066

Опубликовано: 23.07.1981

Авторы: Денисов, Зарогатский, Поляков, Тивин, Чунин

МПК: B03D 1/14

Метки: импеллер, флотационной

...которого выполнены отверстия, о т л и ч а ю щ и й 35 с я тем, что, с целью повышенияизвлечения ценного компонента за счетинтенсификации диспергации воздуха,к крышкам статора с внешней стороныприкреплены эластичные кольца с от 0 верстиями, не совпадающими с отверстиями крышек при этом крышкистатора выполнены сужающимися кцентру диска.Источники информации,принятые во внимание при экспертизе1, Мещеряков Н.Ф. Флотационныемашины. М., "Недра", 1972, с. 155.2. Тамже, с. 69 (прототип). статора выполнены сужающимися к цент.ру диска.На фиг.изображен предлагаемыйимпеллер, конструктивная схема; нафиг. 2 - вид А на фиг. 1.Импеллер включает закрепленный навалу 1 дисковый ротор 2, снабженныйрадиальными лопастями 3 и установленный наклонно к оси...

Номер патента: 834679

Опубликовано: 30.05.1981

Авторы: Голубко, Жаров, Пендюхов, Чунин

МПК: G05D 11/02

Метки: потоков, соот-ношения

...задатчика б соотношений. Блок 7 управления, состоящий из задатчиков 5 и б соотношений и: и коммутатора 8, соединен своим входом с выходом блока 9 пороговых зна.чений. Выходы элементов 3 и 4 сравнения соединены соответственно через регуляторы 10 и 11 расходов с исполнительными органами 12 и 13. 15Устройство работает следующим образом.Посредством блоков 5 и б, входящих в блок 7 управления, задаются коэффициенты соотношений ведомого 20 потока по отношению к ведущему где К - коэффициент соотношениявторого потока по отношению к первому потоку дляподдержания постоянногосостава смесиК - коэффициент соотношения2первого потока по отношению ко второму потоку дляполучения смеси того же35составаЛ - процентное содержание первого потока в смеси,Б -...

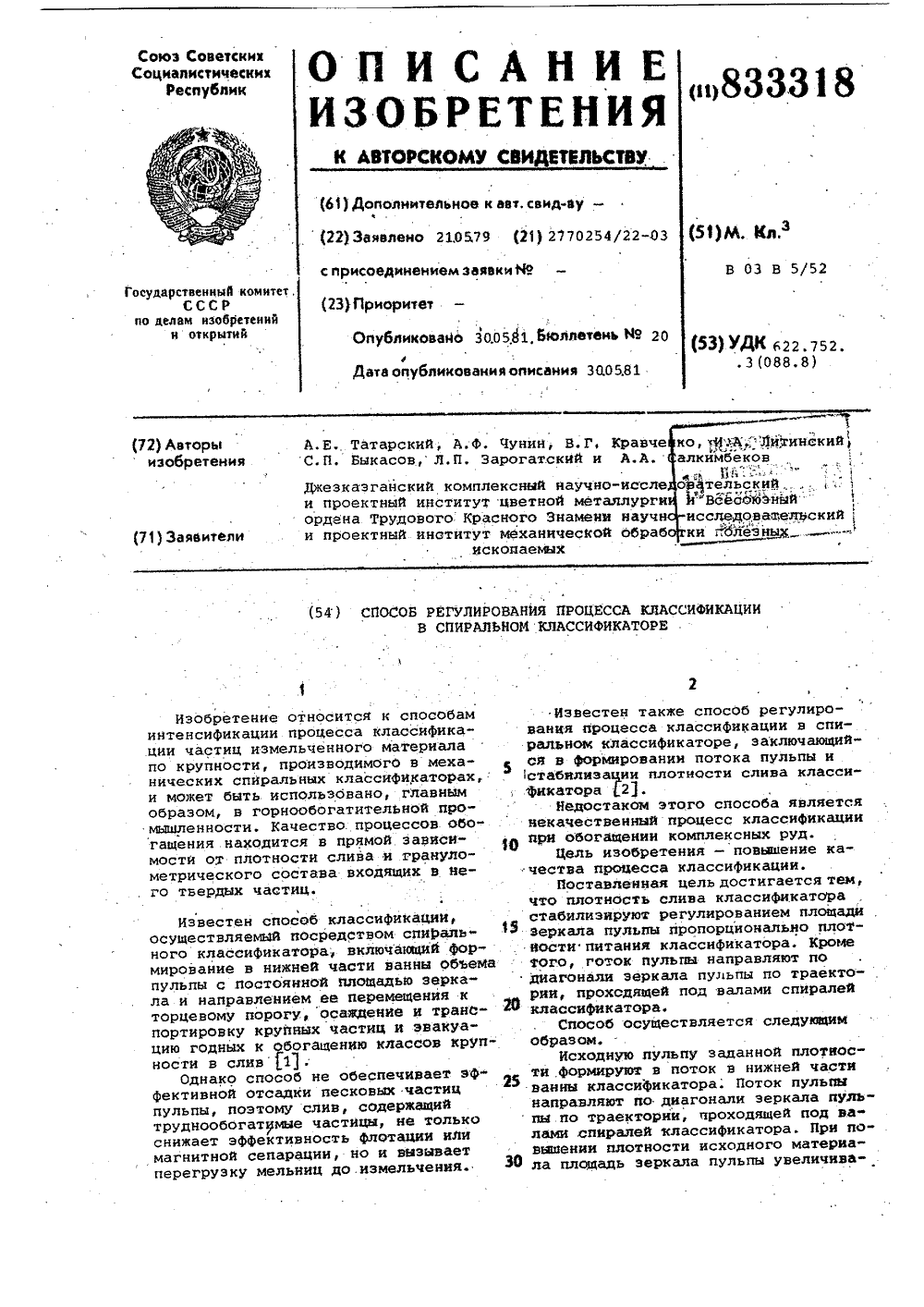

Номер патента: 833318

Опубликовано: 30.05.1981

Авторы: Быкасов, Зарогатский, Кравченко, Литинский, Салкимбеков, Татарский, Чунин

МПК: B03B 5/52

Метки: класси-фикаторе, процессаклассификации, спиральном

...П. Известен также способ регулирования процесса классификации в спиральном классификаторе, заключающийся в Формировании потока пульпы истабилизации плотности слива классификатора 2.Недостаком этого способа являетсянекачественный процесс классификации16 при обогащении комплексных руд.Цель изобретения - повыаение качества процесса классификации.Поставленная цель достигается тем,что плотность слива классификаторастабилизируют регулированием площадн1 ф зеркала пульпы пропорционально плот- ности питания классификатора. Крометого, готок пульпы направляют подиагонали зеркала пульпы по траектории, проходящей под валами спиралейЗ 1 классификатора.Способ осуществляется следующимобразом,Исходную пульпу заданной плотиос 2 ти форру в поток в ижней...

Номер патента: 830696

Опубликовано: 15.05.1981

Авторы: Зарогатский, Кравченко, Литинский, Салкимбеков, Чунин

МПК: B03D 1/14

Метки: импеллер, флотационной

...ступицу 1 с диском2 и петлями 3 из эластичной ленты, ветви которой зафиксированы в прорезях диска 2 и закреплены с помощью болтов 4. Ветви петель 3 ленты развернуты относительно ,15 друг друга на 180, то есть они на половинеобщей длины петли повернуты друг к другу противоположными сторонами. Таким ооразом, сечение петли увеличивается к свободному концу.Работа импеллера осуществляется следующим образом.При вращении импеллера петли 3 ленты отклоняются под действием центробежной силы радиально под углом до 20 к оси импеллера. Малый угол отклонения петель в радиальном направлении обусловлен большим моментом сопротивления изгибу поперечного двойного сечения ленты, когда сила действует вдоль ее плоскости.зО В тангенциальном направлении...

Номер патента: 821443

Опубликовано: 15.04.1981

Авторы: Гадебский, Краснов, Лохмачев, Олейников, Паученко, Поляков, Рогозина, Семенов, Сигов, Филь, Чернецкий, Чунин, Ядреев

МПК: C08C 1/14

Метки: выделения, каучуковиз, латексов, синтетических

...ткость каучукДефо, гс О,0 85 Опт ции улканиз 1,0 6 0 20 Мгноно 118 П ел прочности пыве, кгс/см 1льное удли 7 р Относитенение,Остаточное удлинение,556065 7 Коэффициент моро стойкости при -2 0,1 астворимость ка-. чука в метилэтилетоне99 5 заправленный коагулирующей добавкой, нагревают до 50 С, затем при перемешивании приливают 5,0 л 24-ного раствора хлористого натрия. Образовавшуюся крошку каучука отделяют и трижды промывают умягченной водой. Расход коагулирующей добавки на 1 т выделяемого каучука составляет 1,0 кг, а хлористого натрия . в , 300 кг.В табл. 4 приведены химический состав и основные Физико-механические показатели каучука СКНС, получен ного с применением коагулирующей добавки, в сравнении с серийным каучуком СКН, полученным...

Номер патента: 812348

Опубликовано: 15.03.1981

Авторы: Андреев, Денисов, Коротышев, Федотов, Чунин

МПК: B03D 1/14

Метки: аэратор, вибрационный, флота-ционной

...4, выполненные в видеэластичных лепестков 5 и хвостовиков 6. Ряд, клапанов, обращенных выпускными отверстиями вниз, выполненв виде эластичных лепестков 7 схвостовиками 8, закрепленными на дополнительных планках 9, установленных попарно для образования проход.ного отверстия 10.Решетка имеет обечайку 11. Посре-; ЗО дине между трубами Установленыопорные планки 12. Цля распределения подаваемого воздуха к каждому участку аэратора его трубчатый шток 13 сообщается с воздухораспределителем 14.Работа вибрационного аэратора осуществляется следующим образом.Вибратор (не показан) посредством трубчатого штока 13 возбуждает решетку 1, которая вместе с клапанами 4 совершает вертикальные колебания-.Вследствие этого пульпа рядом клапанов 4, обращенных...

Номер патента: 785021

Опубликовано: 07.12.1980

Авторы: Бакаев, Калугин, Листратова, Чунин

МПК: B24B 13/00

Метки: асферических, копировального, поверхностей, станок, шлифования

...1, закрепленный в подшипниках, установленных в двупле-. чем рычаге 2, на котором закреплен ролик 3. Рычаг установлен на оси 4, подшипники которой расположены в неподвижной станине станка. Шпиндель 5 изделия размещен в суппорте б, который через "интовую и червячную передачи связан с копировальнйм диском 7. На шпинделе изделия закреплен шток 8, который упирается в копировальную линейку 9, расположенную. на станине станка.Заготовка 10 устанавливается и закрепляется в шпинделе йэделия, При перемещении в .горизонтальном направлении суппорта б шпиндель иэделия возвратно-поступательно перемещается в вертикальном направлении, отслеживая профиль копировальной линейки 9, При вращении копировального диска 7Корректор С. Шекм акаэ .8719/11 ВНИИПИ...

Номер патента: 767860

Опубликовано: 30.09.1980

Авторы: Гречаник, Кутепова, Терпогосова, Чунин, Шмырева

МПК: H01J 9/20

Метки: планшайб, стеклометаллических

...на операциях формирования сеток,Примером осуществления способаявляется изготовление в лабораторныхусловиях стеклометаллических планшайб, используемых в качестве осно. -вы для мишени видикона.Исходными материалами для получения бинарных капилляров являлисьтрубка из стекла С 87-2 диаметром20 мм при толщине стенки 6-6,5 мм,трубка для наружного слоя из растворимого стекла СН 78-1 диаметром25 мм при толщине стенкй 1,5-2,0 мм.Бинарные капилляры предварительнорассортированные по номинальнымзначениям с точностью, например,1(2-5)Ъ собирали в пучок с плотнойгексогональной упаковкой шестигранной формы. Затем известным методомпучок геретягивали в мультикапилляр,в которсм "все капилляры сплавляютсядругс другом, образуя монолитнуюматрицуиз...

Номер патента: 765814

Опубликовано: 23.09.1980

Автор: Чунин

МПК: G06G 5/00

Метки: запоминающее, пневматическое

...открытый кладан 1, трехмембранное реле 2. с выходным каналом 3, дроссель 4, повторитель (давления)5 с проточной и глухой камерами,Выход б клапана 2 соединен; с словыми камерами реле 2, Нормальнозакрытое сопло реле 2 соединено каналом 7,с выходом повторителя 5.управляющая камера реле 2 соедина каналом 8 с управляющей камеройклапана 1 и с каналом 9 командногосигнала, Вход клапана 1 соедвходным каналом 10 устройствход повторителя - с выходнымналом 11. Имеется канал питаустройство работает следующимобразом.765814 Составитель Н. Ланин Ре акто Н, Катаманина Тех е А Щенанская Ко ректо М. демчикЗаказ 65 0 45 Тираж Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и .открытий .113035 Москва Ж 35 Ра ская наб. д. 4 5Филиал ППП...

Номер патента: 663696

Опубликовано: 25.05.1979

Авторы: Бобров, Грицкова, Иванова, Кондаков, Праведников, Седакова, Семенов, Скворцов, Чунин, Ядреев

МПК: C08F 236/06

Метки: бутадиеннитрильных, каучуков

...вес,ч;на 100 вес. ч, сомономеров электролита 200-300 вес. ч, на 100 вес, ч.сомономеров води 0,5-1,5 вес.чна106 вес.ч. сомономеров эмульгаторов,5 10 )5 20 25 30 35 40 45 а полученный латекс церед отгонкоймономеров разбавляют 20-50 вес.ч.воды на 100 эес.ч. сомономеров,По данном способу процесс проводят при 0-40 С в присутствии 0,51,5 вес. ч. выл синтетических жирныхкислот, алкилсульфоната натрия, алкилбензолсульФоната натрия, некаля,в качестве регуляторов используютдиалкилксантогендисульФиды, меркаптаны.Термическая устойчивость латекса.характеризуется процентом коагулюма,образовавшегося в результате барботирования латекса острым паром в течение 30 мин,П р и м е р 1, Получение каучуков СКЯ 18, СКЛ, СКЙгорячейполимеризацией при...

Номер патента: 656664

Опубликовано: 15.04.1979

Авторы: Денисов, Коротышев, Поляков, Федотов, Чунин

МПК: B03D 1/14

Метки: аэратор, вибрационный

...и барботажной планкой с отверстиями, при этом между рядами сопел выполнены квадратные отверстия.На фиг, 1 представлен вибрационный аэратор в продольном разрезе; на фиг. 2- барботажная планка; на фиг, 3 - решетка с соплами; на фиг, 4 - разрез сопел.Вибрационный аэратор включает корпус 1, днище 2 которого выполнено с отверстиями 3 для выхода воздуха, а верхняя часть корпуса посредством фланцев 4 и 5 соединена с трубчатым штоком 6. Аэратор имеет решетку 7, с двумя рядами сопел 8 прямоугольной формы с отверстиями 9, выполненными между рядами сопел, и контурную рамку 10, Барботажная планка 11 выполнена с отверстиями 12,Работает вибрационный аэратор следу 3 ьобразом.Движения трубчатого штока 6 передаются корпусу 1, который вместе с решеткой...

Номер патента: 653611

Опубликовано: 25.03.1979

Автор: Чунин

МПК: G06D 1/04

Метки: длительности, импульса, пневматический, сигнализатор

...открытое сопло того же реле - с атмосферой, и выходной релейный повторитель, управляющая камера которого подключена к входной камере повторителя с положительным сдвигом, а выход - к выходному каналу сигнализатора. Ц известном устройстве ном сигнале (при Рм = О чем состоянии, повторител ным сдвигом находится в нии и через него расходуе количество сжатого возду 03,79,Бюллетень11 Это достигается тем устройстве канал питания ложительным сдвигом со входного сигнала.На чертеже дана при устройства.Устройство содержит в торитель 2 с положитель сель 3 настройки и выход торитель 4.Устройство раб зом.При поступлении единичн импульса (Ра= 1) в управля входного реле 1 и канал пит теля 2 с положительным сдви ный блок входного реле пере верхнее...

Номер патента: 644539

Опубликовано: 30.01.1979

Авторы: Зарогатский, Кравченко, Татарский, Чунин

МПК: B03D 1/14

Метки: аэратор, гирационный, флотационной

...Э Оп включает приводной вал 1, выполненный полым, который получает вращение от шкива 2 и размещен в подшипниках 3 корпуса 4 блока-аэратора 5, эксцентриковыи хвостовик 6, соединенный посредством подшипников 7 с полой штангой 8, которая закреплена в эластичной опоре 9 и имеет на конце импеллер 10, выполненный в виде диска 11 с коническими отверстиями 12 и трубками 13 с отверстиями для выхода воздуха.Работает аэратор следующим образом.Приводной вал 1 от шкива 2 приводится во вращение, передавая его хвостовику 6 и заставляя верхний и нижний концы полой штанги 8 совершать круговые движения без вращения относительно неподвижной точки в центре эластичной опоры.При этом плоскость диска 11 описывает коническую поверхность, за каждые пол-...

Номер патента: 619948

Опубликовано: 15.08.1978

Автор: Чунин

МПК: F15C 3/12

Метки: датчиков, опроса, пневматических

...одномембранные элементы 1, глухие камеры 2 которых соединены с выходными каналами, 3 датчиков.,Проточные камеры 4 подключены черездискретные электропневмопреобразователи 5 к индйкатору б,к проточной камере 7 дополнительного одномембранного элемента 8и через дроссель 9-к каналу питания 10.Глухая камера элемента 8 соединена с задатчиком 11, а сопла одномембранныхэлементов 1 и 8 - с атмосферой. Обмотки дискретных электропневмопреобразователей 5 соединены с выходными управляющими каналами 12,Устройство работает следующим образом. Предварительно задатчик 1 1 настраивается на выходное максимальное давление (например 1,0 кгс/см"), При отсутствии сигналов в каналах 12 все элементы 1 отключены от индикатора 6, а элемент 8 отслеживает выходное...

Номер патента: 617393

Опубликовано: 30.07.1978

Авторы: Антонов, Гаврилов, Куркин, Серков, Чунин

МПК: C03B 23/22

Метки: детали, оптической

...при данном способе оптическаядеталь имеет низкое качество, обусловленное неточностью сопряжения заготовок,Цель изобретения - повышение качества оптической детали с криволинейными10 поверхностями.Достигается это тем, что при испособе изготовления оптическихперед моллированием стеклянныеки спекают,15 Для спекания берут плоские стеклянныедиски из стекол с разными оптическимихарактеристиками (показатель преломления, дисперсия), но с близкими значениямикоэффициента термического расширения.В результате спекания получают сложнуюплоскую заготовку с двумя сопряженнымиплоскими поверхностями. Полученную заготовку помещают в предварительно нагретую форму моллирования заданного профиля, нагревают до температуры пластичной деформации стекла и...

Номер патента: 598646

Опубликовано: 25.03.1978

Авторы: Андреев, Денисов, Поляков, Скрунде, Федотов, Чунин

МПК: B03D 1/14

Метки: вибрационная, мешалка

...мешалки интенсифи"цирует процесс обработки суспензий засчет воэникйовения пульсирующих тюЖулизированных потоков между подвижными и неподвижными решетками,На чертеже изображена конструктивная схема предлагаемой вибрационной мешалки.Вибромешалка включает камеру 1,иад которой иа,подвибраторной балке 2 установлен вибратор 3. Подвибраторная балка штоками 4 соединена с решетками 5 и системами эластичных клапано Над вибрирующими решетками в кам внутри каждой пары направляющих в 7 неподвижно закреплены решетки между смежными парами-перегородки 9.Вибрационная мешалка работает следующим образои.Направленные колебания, создаваемые вибратором 3, через подвибраторбалку 2 передаются штоками 4 на решетки 5 и система эластичных клапанов б, которые...

Номер патента: 595007

Опубликовано: 28.02.1978

Авторы: Зарогатский, Кравченко, Татарский, Туркин, Чунин

МПК: B03D 1/14

Метки: флотационная

...изобретения - снижение расхода электроэнергии и уменьшение персдачи вибраций.Достигается это тем, что рама снабжена пружинными амортизаторами, установленными под днищем камеры, и направляющими,расположенными между рамой и боковымистенками камеры.5 На чертеже схематически показана предлагаемая вибрационная флотаццонная машина.Вцбрацпонная флотациоцная машина содержит виорациоццый привод 1 с аэрятором2, который опирается через прлкццы 3 ца ряО му 4, установленную на амортизаторы 5 камеры 6. Между рамой и боковыми стенкамикамеры расположены направляющие 7, а рама сцаб;кена пружинными амортцзято 1 тамц 8,размещенными под днищем камеры.5 Работает машина следующим образом.При колебаниях аэратора 2 в пульпе последняя воздействует на...

Номер патента: 591867

Опубликовано: 05.02.1978

Автор: Чунин

МПК: G06G 5/00

Метки: вычислительное, пневматическое

...устройства, описанного в авт. св, М 304589.Основным изобретением по авт. св. М 304589 является вычислительное устройство, содержаьцее два пульсирующих сопротивления, управляющие камеры которых подклюцены к входному каналу устройства и к выходу генератора постоянной частоты, входы соответственно соединены с каналом питания и с ат мосферой, а выходы - с выходным каналом устройства; ячейку памяти с настраиваемым временем запоминания сигнала, вход которой соединен с входным каналом устройства, а выход - с управляющей камерой клапана, установленного в канале питания генератора,В известном устройстве при нулевом входном сигнале, т. е. при Р = О, через определенное время останавливается генератор постоянной частоты, а следовательно,...

Номер патента: 524984

Опубликовано: 15.08.1976

Автор: Чунин

МПК: G01L 13/02

Метки: амплитуды, давления, пневматическое, пульсации, средней

...и емкость 8 - в минусовую камеру этого реле, в результате чего на выходе реле 5 появля ются чередующиеся пневматические сигна лы "логический нульф и ф логическая едини ца" с частотой, равной частоте входного рб сигнала (причем изменение сигналов происходит каждый раз при переходе входного пульсирующего сигнала через средний уровень), Эти сигналы затем поступают в командные камеры управляемого дросселя 6 30 и второго управляемого дросселя 12. Входной сигнал поступает также в плюсовую камеру сумматора 3 и через второй управляемый дроссель 12 и емкость 13 - в минусовую камеру сумматора ЗВторой управля- б емый дроссель 12 и емкость 13 представляют собой инерционное звено, в котором по сигналам, поступающим с выхода реле 5, происходит...

Номер патента: 515630

Опубликовано: 30.05.1976

Авторы: Амур, Берковский, Ильина, Кудряшов, Матвеев, Мельников, Миланчик, Русинов, Чунин

МПК: B24B 13/00

Метки: асферических, копировальной, поверхностей

...быть выполнена в виде одного рычага 13, качающегося относительно оси цилиндрического шарнира 14. Для суммирования перемещений инструмента, обусловленных перемещениями щупов 6 и 12, шарнир 14 закреплен на рычаге 7 основного копирното устройства, а держатель инструмента связан с рычагом 13 дополнительного копирного механизма.Устройство работает следующим образом.Заготовка 1 и инструмент 3 приводятся во вращение в направлениях, указанных соответствующими стрелками. Под действием механизма 10 щупы 6 и 12 рычагов перемещаются по рабочим поверхностям основного и дополнительного копиров 5 и 11. Перемещение щупа 6 по вертикали вызывает соответствующую подвижку инструмента 3 на величину, равную отношению плеч рычага 6 - 4 к 4 - 8, а...

Номер патента: 407187

Опубликовано: 01.01.1973

Авторы: Ладис, Соснов, Чунин

МПК: G01B 11/27

Метки: бесконтактного, непараллельности, образующих, цилиндрических

...18 и опору 19, прижимаясь при этом к боковому упору стола, который выставляется параллельно направляющим столика. Затем контролируемая линза смещается вдоль своей оси с таким расчетом, чтобы ось устроиства проходила вблизи одного из краев светового диаметра линзы, Далее, фокусировкой объективов совмещают изображения щели с центрами кривизны двух поверхностей цилиндрической линзы, при этом в поле зрения устройства наблюдается четкое изображение бликов, разделенных ребром бипризмы. Наклоняя линзу регулировочными упорами столика, приводят центры кривизны поверхностей (в плоскости чертежа) на оптические оси каналов, при этом блики совмещаются между собой, После этого поступательно перемещают линзу совместно с направляющими столика в...

Номер патента: 305041

Опубликовано: 01.01.1971

Авторы: Анашкин, Качкин, Полторак, Чунин

МПК: B24B 13/06

Метки: асферических, вогнутых, поверхностей, полирования, станок, шлифования

...с кареткой и взаимодействующей через скользящий шарнир 24 с легкосъемными неподвижными направляющими 25, параллельными оси вращения шпинделя с заготовкой 2 б.При обработке пароболоидов вращения (см. фиг. 1) задняя стенка параллелограммноГо механизма жестко закреплена относительно каретки в положении, соответствующем параллельному расположению плоскости инструмента относительно оси вращения шпинделя с заготовкой. В этом случае первый и второй параллелограммные механизмы обеспечивают возвратно-поступательное перемещение инструмента относительно заготовки, перпендикулярно и параллельно оси ее вращения, а также постоянную параллельность между плоскостью инструмента и той же осью, В случае обработки эллипсоидов и гиперболоидов...

Номер патента: 264769

Опубликовано: 01.01.1970

Авторы: Гостев, Техничшмл, Чунин

МПК: G06D 7/00

Метки: давленияв, пневматический, частоту

...дроссель, трехмембранное реле и ос го я иную ем кость.Однако такие преобразователи мало чувствительны к входному давлению и имеют суженный диапазон выходных частот.В предложенном преобразователе емкость выполнена из двух камер, разделенных эластичной мембранои, одна из которых - управляющая соединена с каналом водного давления, а другая - с камерой обратной связи рече На вход реле подается давление, питания, ана вход дросселя и емкости 3 - преобразуемое входное давление Р . Вначале на выходепреобразователя устанавливается давление Р5 равное по величине давлению питания реле.Под воздействием входного давления Р изменяется зазор между заслонкой и соплом всредней камере дросселя, мембрана емкостипрогибается вправо. Давление Р, через...

Номер патента: 241102

Опубликовано: 01.01.1969

Авторы: Гостев, Чунин

МПК: G05D 19/00, G06D 7/00

Метки: датчиков, опроса, пневматических, централизованного

...4 - 6 с постояннымидросселями (также по числу контролируемыхдатчиков); пневмоклапан 7 - 9, элементы25 И.1 И 10 - 12; пневмореле 13; задатчик 14 спостоянным дросселем и контрольный пневматический вторичный прибор 15.Устройство раоотает следующим образом.Пневматические сигналы от датчиков в30 стандартном диапазоне давлений 0,2 -1,О кг/сл- вво:1 ятся в глухие камеры соответствующих повторителей устройства. Да 1 влснне питания Р = 1,4 кг/с 1-,подводится и тумблерам.Если нн один из тузблеров не включен, на выходе всех тумблеров сохра 1 няется давление Р = О, на выходах повторителей также,сохраняется,давление Р.= О. В реле 13 иод дейспвием подпора открыт нижний пневхоконтакт, и рабочая емкость контрольного прибора 15 соединена с задатчикох...

Номер патента: 188028

Опубликовано: 01.01.1966

Авторы: Белышкии, Чунин

МПК: G01B 21/30

Метки: поверхности, различных, шероховатости

...измерения шероховатости поверхности зависит от объема капли и обеспечивается неизменностью поверхности энергии жидкости и стекла, из которого изготовлена палоч. На каплю, нанесенную на поверхность, наадывается стек;5 иная пластина, имеющая град 1 ировапггуго шка:у. Сжатая каля приэтом образует круг, размеры которого зависят от средней глубины неровностей: чем меньше глубшьа неровностей, тем больше диаметрсжатой капли,Зависимость между глуонпой неровностей(выполок) ц площадью круга, образуемогосжатой каплей, определяется следующим обр 113 0 х 1,10- объем к,1 Кш распределяется по п-выколкам. Если объем о:цгой выколкн Гг=- - лгвН,3где г - радиус основания выколкн, а Н - ееглубина, то Г=Г,гг или Г=1,гг= - лгвНгг, от 15 .33 3 Глкуда Н --...

Номер патента: 171591

Опубликовано: 01.01.1965

Авторы: Зубаков, Чунин

МПК: G01B 11/26, G01B 9/02

Метки: интерференционный, конических

...отражающая коническая поверхность, позволяющая получить круговую интерферен ционную картину, по которой производят контроль угла конической поверхности и прямолинейности образующей.На чертеже изображена схема прибора для осуществления способа. 30 Свет от источника 1 монохроматического излучения проходит через коллиматор 2, попадает на светоделительную пластину 8, разделяющую падающий пучок света на два, один из которых направляется к плоскому эталонному зеркалу 4, а второй к контролируемой конической поверхности 5, расположенной в рабочей ветви интерферометра,Лучи света отражаются от контролируемой конической поверхности, попадают на вспомогательную поверхность, образованную вращением плоского эталонного зеркала 6 вокруг...

Номер патента: 165649

Опубликовано: 01.01.1964

Авторы: Гусева, Йдтеятйо, Качкин, Красиков, Куманин, Кумари, Неповинский, Чунин

МПК: B24B 13/06, B24B 5/14

Метки: 165649

...большой кривизны.Отличием предлагаемого устройства является горизонтальная установка шпинделя и использование кулачкового механизма, связывающего суппорт и обрабатывающий инструмент. горизонтальцои установке шпиненению кулачкового механизма озможность обработки вогнутых перболоидов вращения большой большой точностью вследствие угла трения между ицструменем,При качании обрабатывающего инструмента вокруг одной точки с одновременным перемещением его вдоль оси симметрии и вращением конической заготовки изделий вокруг 5 своей оси происходит образование гиперболической поверхности.На чертеже представлена кинематическаясхема описываемого устройства.Электродвигатель 1 приводит во вращение 10 через ременные передачи горизонтально установленный...
