Червоненко

Номер патента: 825411

Опубликовано: 30.04.1981

Авторы: Взоров, Гольдин, Ободан, Потураев, Червоненко

МПК: B65G 27/10

Метки: 825411

...конвейера, в щий металлический желоб с устано й на нем упругой прокладкой 21.Недостатком данного устройства также является налипанне транспортируемого материала на борта и в углах перегиба.Цель изобретения - устранение налипания материала на транспортирующей поверхности.Поставленная цель достигается тем, ч упругая прокладка выполнена в виде л ка с днищем и бортам м отношение толщины днища к борта не более отношения шири к высоте борта.На фиг. 1 изображен рабочий орган вибрационного конвейера, поперечный разрез; на фиг. 2 - рабочий орган в роторе.Рабочий орган вибрационного конвейера состоит из желоба 1, на внутренней поверхности которого размещена упругая прокладка в виде лотка с днищем 2 и борта- О ми 3. При помощи болтов 4 упругая...

Номер патента: 816689

Опубликовано: 30.03.1981

Авторы: Абрамовский, Взоров, Гайсинский, Круш, Попков, Потураев, Червоненко, Шифрин

МПК: B22D 29/00

Метки: выбивки, форм

...размещены между эластичными элементами б, установленными с возможностью поджатия (на величину Ь) к ними нижней плоскости решетки, а в пазах 7 решетки и горизонтальных пластинах кронштейнов симметрично эластичным элементам выполнены коаксиальные отверстия 8, в которых установлено прижимное средство, выполненное в виде стержней 9, головки которых оперты на цилиндрические вкладыши 10, установленные в пазах решетки, при чем опорные поверхности головок стержней выполнены в виде выпуклых полусферических поверхностей, повторяющих профиль впадин цилиндрических вкладыаей, а нижняя часть стержней снабжена дистанционными упора" ми 11 и упорными чашами 12, расположенными на нижней плоскости эластичных элементов с возможностью поджатия к...

Номер патента: 816569

Опубликовано: 30.03.1981

Авторы: Взоров, Морус, Потураев, Хорошилов, Червоненко

МПК: B07B 1/12

Метки: вибрационногогрохота, ленточно-струнное, сито

...Я - то же, в крайнем нижнем положении.Ленточно-струнное сито вибрацион.ных грохотов состоит из эластичных лент 1, снабженных периодическими выступами 2 и закрепленных в опорах 3 посредством узлов 4 крепления. Ленты 1 установлены в опорах 3 с зазором е, величина которого определяется в зависимости от технологических условий грохочения. Поперечные сечения лент 1 имеют трапециевидную форму. Поверхность вершины выступа параллельна основанию выступа, сопрягающей 15 гося с боковой поверхностью трапециевидной ленты. Ленты 1 закреплены в опорах 3 таким образом, что трапециевидные сечения смежных лент одинаковыми основаниями развернуты друг от носительно друга на 180 . При этом центры тяжести поперечных сечений смежных лент 1 смещены...

Номер патента: 815313

Опубликовано: 23.03.1981

Авторы: Гурин, Потураев, Харченко, Царегородцев, Червоненко

МПК: E21D 23/00

Метки: крепь, пневмобаллонная

...стороныштрека имеют по одному дополнитель"ному пневмобаллону, соединенномужесткой связью и имеющему общий подвод сжатого воздуха. К арматуре спа.ренных пневмобаллонных концевыхсекций жестко присоединяются распор;ные мехачизмы 8 и 9, состоящие изгидростоек 10 и 11, телескопическихбалок 12 и 13 одной своей частьюзакрепленчых на опоре цилиндра стойки 10 или 11, а другой - на опореее штока, Гидродбмкраты передвижки14 и 15 соединяются штоками с тяговой штангой 7, а цилиндрами посредством шарниров со взаимноперпендикулярными осями - с телескопическими балками,Для передвижения крепи и балки кзабою с нечетных секций 2 воздух выпускают в атмосферу. Штоковую полость гидродомкрата передвижки 14 ипоршневую полость гидростойки 10 сое.диняют со...

Номер патента: 806923

Опубликовано: 23.02.1981

Авторы: Взоров, Гольдин, Ободан, Потураев, Цепак, Червоненко

МПК: F16F 1/36

Метки: вибра-ционных, машин, сборки, связей, упругих

...перегрев и быстрое разрушение реэинокордных пластин. Конструктивное обеспечение зазоров, т.е. увеличение толщины разделяющих прокладок, приводит к увели-чению толщины пакета и длины болтов,что снижает надежность опоры вследствие увеличения изгибающего момента, действующего на узлы крепления, ,и ухудшает условия компоновки.5Цель изобретения - увеличение долговечности упругих связей за счетс хранения теплопроводящих зазоровжду резинокордными пластинаве пригружении. Поставленная цель достигается теМчто пластины ориентируют разнотолщинными обкладками друг к другу.На чертеже изображенд устройство,реализующее предлагаеьий способ сборки упругих связей вибрационных машин,и езинокордных пластин 1,ных из конвейерной ленты,806923 Формула...

Номер патента: 796452

Опубликовано: 15.01.1981

Авторы: Венгер, Гурин, Диденко, Потураев, Царегородцев, Червоненко

МПК: E21D 23/00

Метки: выемки, угля

...цель достигается тем, что базовой балке сообщают в направлении пластасинусоидальное колебательное движение путемсинусоидального изменения давления в домкратах передвижения, при этом после каждого прохода струга изменяют фазу давления в домкратах перемещения.На чертеже представлена схема осуществления способа,Пласт 1 с твердыми включениями 2 отрабатывается стругом 3, который перемещается понаправляющей балке 4, поджимаемой пневмодомкратами 5 передвижения, опирающимися напневмобаллонные секции 6.При отработке данного пласта по всей длинелавы в секциях 6 создают переменное синусоидальное давление Р,Р 2 Р, с периодом Т, а вдомкраты передвижения 5 также подают синусоидальное давление Рэ Р 4 Рз с тем же периодом Т,з 796452Струг 3, двигаясь в...

Номер патента: 796417

Опубликовано: 15.01.1981

Авторы: Гурин, Потураев, Сущенко, Царегородцев, Червоненко

МПК: E21C 27/32

Метки: струговая

...- узел 1 на фиг.1.Струговая установка состоит из исполнительного органа 1, распределенных по длине лавы приводов 2 и 3, выполненных в виде эластичных баллонов и жестко укрепленных с возможностью их частичного перекрытия на направляющей базе 4, бесконечного тягового органа 5 с роликами б, механизированной крепи 7, причем концы четных 2 и нечетных 3 баллонов соединены каналами с магистральными трубопроводами 8,9,10 и 11, снабжен 796417ными распределителями 12 и рычагами 13 переключены, взаимодействующими и опорными поверхностями лыж 14, укрепленными на осях роликов, длина которых равна или больше ширины баллонов 2 и 3.Струговая установка работает следующим образом.В исходном положении струговая установка устанавливается вдоль забоя на....

Номер патента: 796416

Опубликовано: 15.01.1981

Авторы: Венгер, Гурин, Диденко, Потураев, Харченко, Царегородцев, Червоненко

МПК: E21C 27/32

Метки: обводная, скреперо-струговых, станция, струговыхи, установок

...перекладина 10, к концу которой жестко присоединена продольная базовая балка 11 с кронштейном 12. Концы рычагов 9 шарнирно связаны тягами 13 .с тягами вышележащей секции. Шарнирносоединяется с вьааележащей секцией и базовая балка 11. Система питания и управления проходит внутри балки 14 (трубопроводы не показаны).После снятия полоски угля и остановки струга из баллона 4 нижней секции распорного устройства, как и со всех баллонов линейных секций, воздух выпускается в атмосферу. Посредством домкратов передвижки, расположенных на вентиляционном штреке, тяги 13 перемещаются вверх (левые) и вниз (правые), поворачивая рычаги 9 вокруг осей 0 .Перекладина 10 перемещается на забой на шаг, равный толщине снятой полоски угля. Такой же...

Номер патента: 770944

Опубликовано: 15.10.1980

Авторы: Гурин, Потураев, Сущенко, Туркенич, Царегородцев, Червоненко

МПК: B65G 19/04

Метки: конвейер, скребковый

...конвейер состоит изрештаков 1. Рештаки выполнены сварными из листовойстали, причем одна боковина рештака выполнена в виде 30 короба, внутри которого расположенынаправляющие пазы 2, в боковых стенках которых имеются окна 3. Внутри пазов расположен тяговый орган 4, который имеет сквозные отверстия 5. В этих отверстиях шарнирно закреплены скребки 6. В пределах рештака скр бки соединены шарнирно с общей тягой 7, которая шарнирно соединена со штоком домкрата 8, закрепленного на боковой стенке рештака. Для ог-. .раничения хода скребков 6 в,отверстиях 5 и на скребках 6 выполнены упоры 9. В зависимости от длины транспортировки устанавливается количество рештаков, входящих в скребковый конвейер. Торцовая. поверхность 10 скребков выполнена...

Номер патента: 769509

Опубликовано: 07.10.1980

Авторы: Борохович, Круш, Потураев, Червоненко

МПК: G05D 19/00

Метки: колебаний, настройки, твердого, тела

...найти амплитудно- и температурно-временные характеристики колебаний при условии, если известны параметры модели 1 юь 5,Сос хь 3 с а йиС,.Указанные параметры для рессор из транспортерной ленты РЛ, имеющих размер 85 К 25)(20 мм, найденные путем идентификации разработанной модели с помощью специального численного метода, соответствующие некоторой эквивалентной связи, работаюгцей в условиях одномерной деформации, равны;(о= 0,357, 5= 11223, Сос= 13125 нм - , ,=0,806, со=0,6, сс=0,486 Вт. град - , С,=77,57 Дж. град - .Предиоложим, нужно подобрать предварительную температуру нагрева связей для системы, частота гармонического возмущения которой равна со=68,03 рад/сек (650 кол/мин), имеющей массу т=1,53 кг. Положим, что предварительный...

Номер патента: 764746

Опубликовано: 23.09.1980

Авторы: Гурин, Дырда, Надутый, Потураев, Степанюк, Червоненко

МПК: B07B 1/46

Метки: ленточная, струна

...Б-Б на Фиг.1.Ленточная струна состоит из зубчатой рейки 1 с концевыми упорнымиутолщениями 2 и арматуры в виде винтовых пружин 3 с зацепами 4, вписанных в профиль рейки. Высота концевыхупорных утолщений 2 больше высотызубчатой рейки 1 на величину исходного зазора (оптимальная величиназазора равна 0,5-2 мм в зависимбстиот класса просеиваемого продукта)между соседними струнами. Пружины 3могут быть цилиндрическими, эллиптическими или прямоугольными (квадратными). При этом стороны 5 и 6 прямоугольных пружин параллельны боковымграням 7 зуба рейки; а стороны 8 и9 вогнуты к середине зуба рейки,Несущая способность (статическая)струны армированной винтовыми пружинами, повышается более чем в двараза при меньшей деформации растяжения. Это...

Номер патента: 740404

Опубликовано: 15.06.1980

Авторы: Взоров, Гайсинский, Звижулев, Круш, Попков, Рыбацкий, Червоненко, Шифрин

МПК: B22D 29/00

Метки: выбивки, форм

...4 и эластичных (например, резиновых) элементов 5. Прижимное средство эластичных элементов 5 содержит распорный болт 6, скобу 7, ось 8 и кронштейн 9,При вращении неуравновешенного вала 2 инерционный вибратор 1 колеблется на амортизаторах 3 и через эластичные элементы 5 возбуждает колебания решетки 4, которая сообщает уско рение выбиваемой опоке 10. В результате этого опока отрывается от решетки 4 и вступает с ней в периодически повторяющееся ударное взаимодействие, в результате которого возникают ударные импульсы, которые содержат широкий спектр гармоник, обеспечивающих отделение формовочной смеси и стержней из опок и отливок. Так как парциальная частота колебаний решетки 4 превышает частоту рабочих колебаний, то амплитуда колебаний...

Номер патента: 740302

Опубликовано: 15.06.1980

Авторы: Взоров, Морус, Потураев, Червоненко

МПК: B07B 1/40

Метки: взаимно, грохочения, колосниках, перемещающихся, сыпучих

...грохота ( 1для кусков трудногрохотимого класса,центр тяжести которых выше поверхности решетки; 111 - для эаклинивающихся кусков, центр тяжести которых ниже поверхности решетки; 1 Ч - для кусков с размерами, близкими по меньшимиили равными размерам щели).Грохот состоит из неподвижныхколосников 1, жестко установленныхна фундаменте, и подвижных колосников 2, установленных на неподвижныхпосредством стержневых направляющихупругих связей 3, обеспечивающих возможность колебаний подвижных колосников вдоль и вокруг их продольной оси,Шели между колосниками расширяютсяв сторону движения материала, К каждому подвижному колоснику прикрепленчетырехдебалансный инерционный вибратор 4, Валы вибраторов смежных колосников соединены между собой и...

Номер патента: 730968

Опубликовано: 30.04.1980

Авторы: Агапов, Гурин, Потураев, Степанюк, Сущенко, Харченко, Червоненко

МПК: E21D 23/00

Метки: агрегат, выемки, угля

...крепи содержит шток5, проходящий в канале б образующегося внутри пневматической оболочки безразгрузочного пневмобаллона 7 протекторами 8. С противоположных сторон пневмобаллона на штоке закреплены прижимные ролики 9 и 10, Ролики 10 постоянно прижимаются к пневмобаллону пружиной 11. Внутри они представляют собой обгонную муфту 12. На конце штока закреплен упорный ролик 13, взаимодействующий с кулачком 14 струга. Секция крепи соединяется с направляющей балкой штоком механизма передвижки, на котором установлена пружина 15, упирающаяся одним концом в направляющую балку, а другим - в выступ на штоке.Агрегат работает следующим образом. Струг 1 снимает стружку и при движении по падению пласта набегает кулачком 14 на упорный ролик 13 и...

Номер патента: 720306

Опубликовано: 05.03.1980

Авторы: Потураев, Цепак, Червоненко, Шуляк

МПК: G01F 11/18

Метки: вибрационного, дозирования

...КОНЕЦ КатОРОГО СО- едикек с бу;-хером, а нижний конец закреплен на среднем цилиндре который выполнен из двух полонин и установлен год конусом бункера,. н кото" ром расположен внутренний ииликдр образуюлий с конусным ныходом бункера кольцевую загрузочную шель,. соеди :".ЕНКЫй Со СРЕДНИМ ЦИЛИНДРОМ ПОСРЕД- стном торообразных упругих элементов н снабженный с закрепленнь.м на корпу се механизмом возвратно-поступателького движения, причем нерхняя полонина среднего цилиндра имеет два ряда расположенных по диаметру отверстий и кольцевой выступ, н которомустановлена нижняя половина циликдраконусным выходом в нижней части икольцевым буртом в верхней части,3 известном устройстве перекатывание торообразнога упругого элементапо верхней полонине...

Номер патента: 717364

Опубликовано: 25.02.1980

Авторы: Агапов, Гурин, Потураев, Царегородцев, Червоненко

МПК: E21D 23/00

Метки: агрегат, выемки, угля

...база выполнена из двух продольных балок, жестко свя 2 О занных между собой поперечными балками,которые установлены в промежутках междупарами секций пневмобаллонной крепи, итяговых штанг, установленных с завальнойи забойной сторон крепи с возможностью73взаимодействия на конце агрегата с пере, " двйжчиком крепи, при этом коленчатые рычаги шарнирно установлены своей средней частью на поперечных балках и асиммет рично один другому закреплены на тяговыхштангах.Н а. чертеже представлен агрегат длявыемки угля, общий вид.Агрегат состоит из продольных балок 1и 2, связанных между собой поперечными балками 3, выемочного органа 4, нечетных 5 и четных 6 секций пневмобаллоной крепи, расположенных между продольнымии поперечными балками, связь между...

Номер патента: 697826

Опубликовано: 15.11.1979

Авторы: Потураев, Цепак, Червоненко, Шуляк

МПК: G01F 11/18

Метки: вибрационного, дозирования

...передвижения, проскальзыванию на грани, с которой скатываетсятрубка, и,соответственно, потере ориентации относительно мерной емкости,Все это снижает надежность работыустройства,Цель изобретения - повышение надежности работы устройства.Это достигается тем, что устройство снабжено вертикальными стержням , неподвижно закрепленными на верхней половине среднего цилиндра и опирающимися на нижнюю.На фиг. 1 изображено устройство нибрационного дозирования, разрез;697826 Формула изобретения Заказ 6554 Подписно ЦЙИИП Тираж на дп;г, 2 - .в.-лихенное изобоажени".,х.;. аль пс ари. "т ржи ей,Устройство вибрационного доэировання включает корпус 1, вибраторы 2и бункер 3 с корпусным выходом 4, триконцентрично установленнье относительно продольной оси...

Номер патента: 697372

Опубликовано: 15.11.1979

Авторы: Взоров, Потураев, Червоненко, Шуляк

МПК: B65G 27/00

Метки: вертикальный, вибрационный, грохотконвейер

...поверхности,Сущность и зоб ретени я пояс ця ется ч ертежом, где показан общий вид грохотаконвейера.Грохот-конвейер состоит нз упругихсвязей 1, вибровозбудцтеля 2 и шнека 3(грузонесушего органа, на котором закреплец рабочий ицтовой лоток) с просец з 6973 вающей поверхностью, за исключением первого витка, Ниже рабочего винтового лотка под углом к образующей Фесу 1 пей колонны 4 установлена винтовая нисходящая спираль 5 с уклоном в сторону круго-вого разгрузочного лотка 6, размещенного в нижней цд"и для сбора и транспортирования подрешетного продукта, Винтовая спираль 5 установлена по крайней мере на половину высоты грузонесущего органа. 1 О Грохот-конвейер по всей высоте закрыт кожухом 7 из условия санитарно-технических...

Номер патента: 697203

Опубликовано: 15.11.1979

Авторы: Потураев, Рафищин, Сансиев, Червоненко

МПК: B07B 1/28

Метки: влажных, грохочения, липких

...способа грохот состоит избункера 1, имеющего разгрузочныеворонки 2 и 3 и эластичного сита,разделенного на эоны 4 и 5 вертикальными перегородками б,В процессе работы грохота эластичное сито получает дополнительныеколебания, при которых амплитудапрогибов эластичной поверхности превышает амплитуду колебания короба,Наибольшее значение амплитуды про"6(4/" " ф." .3; р Ю 7 РО 3, ,( Ф фн,гибов имеет место при реэонанснйх щее распределять грохоти(вй материал колебаниях сита, когда его собствен- поочередно на крайние и среднюю по Ная частота колебаний без грохотимо- длине грохота зоны посредством измеГо материала равна частоте вынуж- нения положения шиберов бункера 1, Денных колебаний грохота. При этом определяет выдержку времени, в тече-...

Номер патента: 678189

Опубликовано: 05.08.1979

Авторы: Гузченко, Гурин, Дырда, Орлов, Потураев, Червоненко

МПК: E21C 41/04

Метки: ископаемых, месторождений, полезных, разработки

...неэФФективен при разработке крутых угольных пластов.Целью изобретения является обеспе-. чение эФФективной безлюдной разработки крутых угольных пластов. ЗО 2Поставленная цель достигается тем,что очистное пространство герметизируют, а воду в нем поддерживают поднапором,противодействующим развитиюгорного давления вмещающих пород.На чертеже изображена схема способа разработки месторождений полезныхископаемых,Способ закпючаетсЯ в следУюЩЕм.Прн отработке подэтажей крутогоугольного пласта полосами 1 по восстанию, например, с применением угольных пил, производятзаполнение очистного пространства 2 водой, вместе скоторой из выпускных отверстий 3 периодйчески производят выпуск отбитого угля 4. Очистное пространство герметизируют с изоляцией от...

Номер патента: 662737

Опубликовано: 15.05.1979

Авторы: Волошин, Крюков, Потураев, Чемерис, Червоненко, Шуляк

МПК: E21F 15/10

Метки: закладочная, пневматическая

...едактор М. Харитоно аказ 2669,39 арова цнии по 113035,илиал П ПП И Государствен делам нзобрете Москва, Ж - 35,ППатент, г.ета СССР крытий наб., д, 45 л, Проектная ого ком ит ний и от Раушская ж город, у но установленной на горизонтальной направляющей 13 заслонки 14 (установка горизонтальной заслонки на последней камере при любом, количестве камер не обязательна), связанной с исполнительным механизмом системы управления через пневмо- з цилиндр 15. Снизу камер установлен разгру зочный (вибропневмотранспортный) трубопровод 6, соединенный упругими герметич-ными диафрагмами 17 с воздухоподающим 18 и транспортным 19 трубопроводами. К основанию 20 машина крепится через рессоры 21, а колебательное движение камер осуществляется при помощи...

Номер патента: 662730

Опубликовано: 15.05.1979

Авторы: Агапов, Гурин, Потураев, Степанюк, Сущенко, Харченко, Червоненко

МПК: E21D 23/00

Метки: безразгрузочной, крепи, секция

...представлена предлагаемая секция безразгрузочной крепи, общий вид.Секция безразгрузочной крепи состоит из звена 1 базовой балки, на которой смонтированы направляющие ролики 2 и передвижчик с приводной цепью 3, охватывающей колесо (звездочку) 4, укрепленное на тяговом элементе-винте 5, взаимодействующим с пневмобаллоногл, выполненным в видено 1 базовой балки. После прекращения вращения винт фиксирует средние части 8 поверхности тора и стопорит секцию на задан- . ном расстоянии от забоя. При изменении мощности пласта баллон 6 деформируется симметрично средней части 8 тора и центрирует балку по мощности пласта.Предлагаемая секция обеспечивает надежную кинематическую связь и самоцентрирование направляюшей балки при колебаниях мощности пласта...

Номер патента: 660732

Опубликовано: 05.05.1979

Авторы: Взоров, Морус, Надутый, Потураев, Червоненко, Шуляк

МПК: B07B 1/40

Метки: грохот, колосниковый

...например, в виде резинового бруса, установленного на нерезонирующих колосниках 4. В эластичной прокладке 3 по ее длине равномерно расположены боковые отверстия 5, имеющие форму параллелограмма со скругленными углами, про дольная ось которого ориентирована перпендикулярно требуемому направлению колебаний. Расстояния между отверстиями 5 не превышают половины их продольного размера.10Грохот работает следующим образом.При воздействии вибрационного привода 1, линия действия возмущений силы которого параллельна плоскости грохота, на резонирующие колосники последние совершают колебательные перемещения относи тельно нерезонирующих колосников 4. При этом параметры колебаний секций 2 резонирующих колосников определяют жесткостью участков...

Номер патента: 659203

Опубликовано: 30.04.1979

Авторы: Взоров, Морус, Червоненко

МПК: B07B 1/12

Метки: грохочения, первичного

...несущей коп)екторы: Е. Осипова н Т. Добровольская орячев аказ 827/7 Изд, Ио 315 Тираж 726 Подписное НПО Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб., д. 4/5ипографпя, пр. Сапунова,струкции грохот 1 и поворотную грузовую площадку 2, опирающуюся на амортизирующий механизм 3 и секцию 4 пневмобаллонов. Верхняя поверхность секции 4 пневмобаллонов жестко соединена с нижней по всрхностью грузовой площадки 2. Секция 4 пневмобаллонов посредством трубопровода 5 сообщается с секцией 6 пневмобаллопов, установленной на несущей конструкции под загрузочным лотком 7, куда поступает по ток горной массы с кузова транспортного средства. Верхняя поверхность секции 6 пневмобаллонов футерована элементами 8,...

Номер патента: 634801

Опубликовано: 30.11.1978

Авторы: Взоров, Морус, Надутый, Потураев, Червоненко, Шуляк

МПК: B07B 1/12

Метки: грохот, колосниковый

...грохот, вид сбоку; на фиг. 2 --гидравлический демпфер в разрезе.Грохот содержит раму 1 и колосники, выполненные из двух частей 2 н 3, соединенных с помощью шарниров 4, Разгрузочные О концы колосников закреплены на раме спомощью шарниров 5, а хвостовики верх. них частей колосников установлены подвижно во втулку 6 и снабжены пружинами и элементами, фиксирующими их положение, В местах шарнирного соединения частей колосников имеются упор 7, и в нижней части поперечного сечения колосников одна их часть шарнирно соединена с поршнем 8, а другая - с корпусом 9 гидравлического демпфера 10, имеющего цилиндр 10 демпфирования 11 и полость 12, заполненную сжатым воздухом.Сжатый воздух, находящийся под давлением к полости 12, воздействует на...

Номер патента: 617614

Опубликовано: 30.07.1978

Авторы: Волошин, Потураев, Червоненко, Шуляк

МПК: E21F 15/00

Метки: загрузочное

...6 с возможностью перемещения последних перпендикулярнодвижению потока материала, причем каждый шибер снабжен козырьком 7, расположенным на нижнем торце шибера таким образом, что плоскость его ориентированаперпендикулярно направлению вибраций,создающихся, вибратором 8. Бункер-питатель устанавливается на жестком основаниипосредством упругих связей 9.Работает загрузочное устройство следующим образом,Загружаемый в бункер-питатель 1 сыпучий материал под действием вибрации пе617614 оставитель Э. Руднев Корректор И, Позняковская ехред Н. Рыбк Изд, ЛЪ 551Государственного комитета по делам изобретений 113035, Москва, Ж, Рау Тираж 734овета Министров Си открытийская наб., д. 4/5 Подписи аказ 1354/15Н ипография, пр, Сапунова,ремещается по днищу в...

Номер патента: 612863

Опубликовано: 30.06.1978

Авторы: Взоров, Кравченко, Плохотнюк, Потураев, Червоненко

МПК: B65G 27/04

Метки: виброконвейера, горизонтального, лоток

...с несущей конструкцией по средством монтажных штырей.На фпг, 1 изображен лоток, общий вид; нафиг. 2 - разрез по А - А иа фиг. 1; иа фнг.3 - разрез по Б - Б на фиг. 1.Лоток содержит несущую конструкцшо 1, 10 секции 2 грузонесущего лотка, сферическиеопоры 3, пружины 4, болты 5, центрирующие штыри б.По мере поступления на лоток горячего материала происходит тепловое расширение ма териала секций, при этом усилия от температурного расширения превосходяг силы трения от прижатия каждой секции 2 и сферическим опорам 3 при помощи пружин 4 и болтов 5. в результате чего каждая секция 2 перемещаст ся относительно несущей конструкции 1 инаправлении продольной оси конвейера, вокруг нее и перпендикулярно ей.Штырь 6 препятствует поперечному...

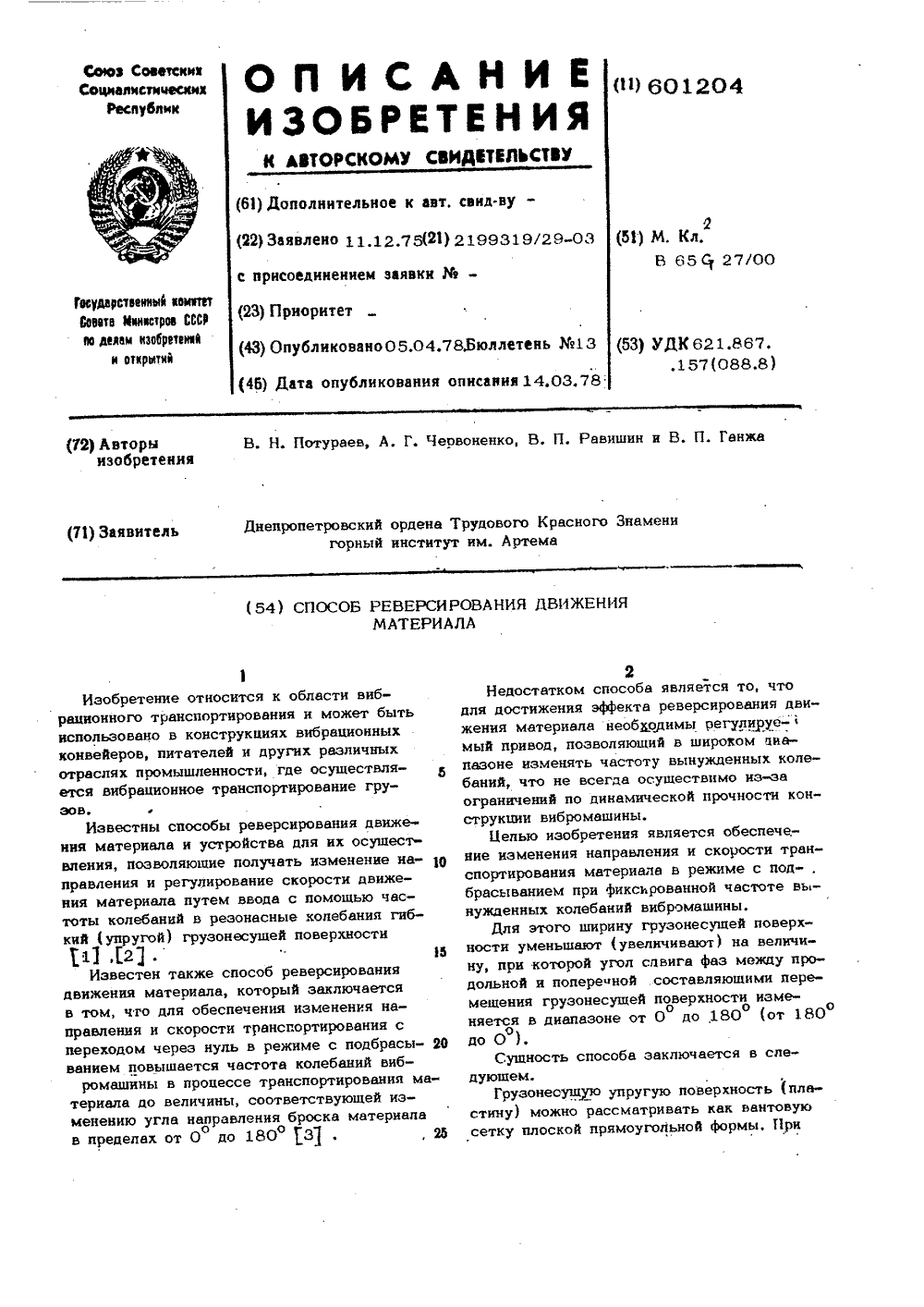

Номер патента: 601204

Опубликовано: 05.04.1978

Авторы: Ганжа, Потураев, Равишин, Червоненко

МПК: B65G 27/00

Метки: движения, реверсирования

...которого образует угол ф с плоскостью груэонесушей поверхности, Если угол сдвига фазы О .== Я , то чъчки груэонесу 60 шей поверхности будут двигаться по пря.где о - ширина, )и - масса и 8 -усилие поперечного натяжения упругой поверхности.Иэ формулы видно, что при постоян 1ном усилии поперечного натяжения 3 и5 массе упругой поверхности т путем изменения длины Р достигаются различные частоты собственных колебаний повевхМности. С уменьшением ширины упругой поверхности ее собственная частота возрастает, с увеличением - снижается,На фиг, 1 показаны амплитудно-частотчые характеристики 4 "- 4 (Ы) поперечных колебаний двух различных по ширине пластин (кривые 1,2); на фиг. 2 - зависимо сти угла сдвига фаз и6 д) (взаимосвязано с фиг, 1), На фиг. 1...

Номер патента: 591222

Опубликовано: 05.02.1978

Авторы: Бедрань, Взоров, Денисенко, Потураев, Тарасенко, Христор, Червоненко

МПК: B30B 7/00

Метки: аппарат, ископаемых, обогащения, полезных

...двухзаходная винтовая поверхность, которая состоит нз перфорированного заборного винтового лотка 5, жестко соединяющегося с секторным карманом 6, помещенным ниже ,ровня днища приемной чаши 3.Выше уровня днища приемной чаши распо,вжен наружный персрорированный заборный ш 1 цтовой лоток 7, плоскость съема 8 которого 2 н может регулироваться по высоте в зависимости"ег)гая дралция 0 СЯ 01 ный прая)гггг от крупности исходного материала. Перфорация внутреннего и наружного заборных лотков5 и 7 осуществляется после подъема их на одиншаг винтовой поверхности, Под перфорированными заборными лоткми размещены сплошныелотки-поддоцы 9 и 10, переходящие в разгрузочные течки 1. Перфорированные наружцыслотки 5 и 7 жестко соединены с...

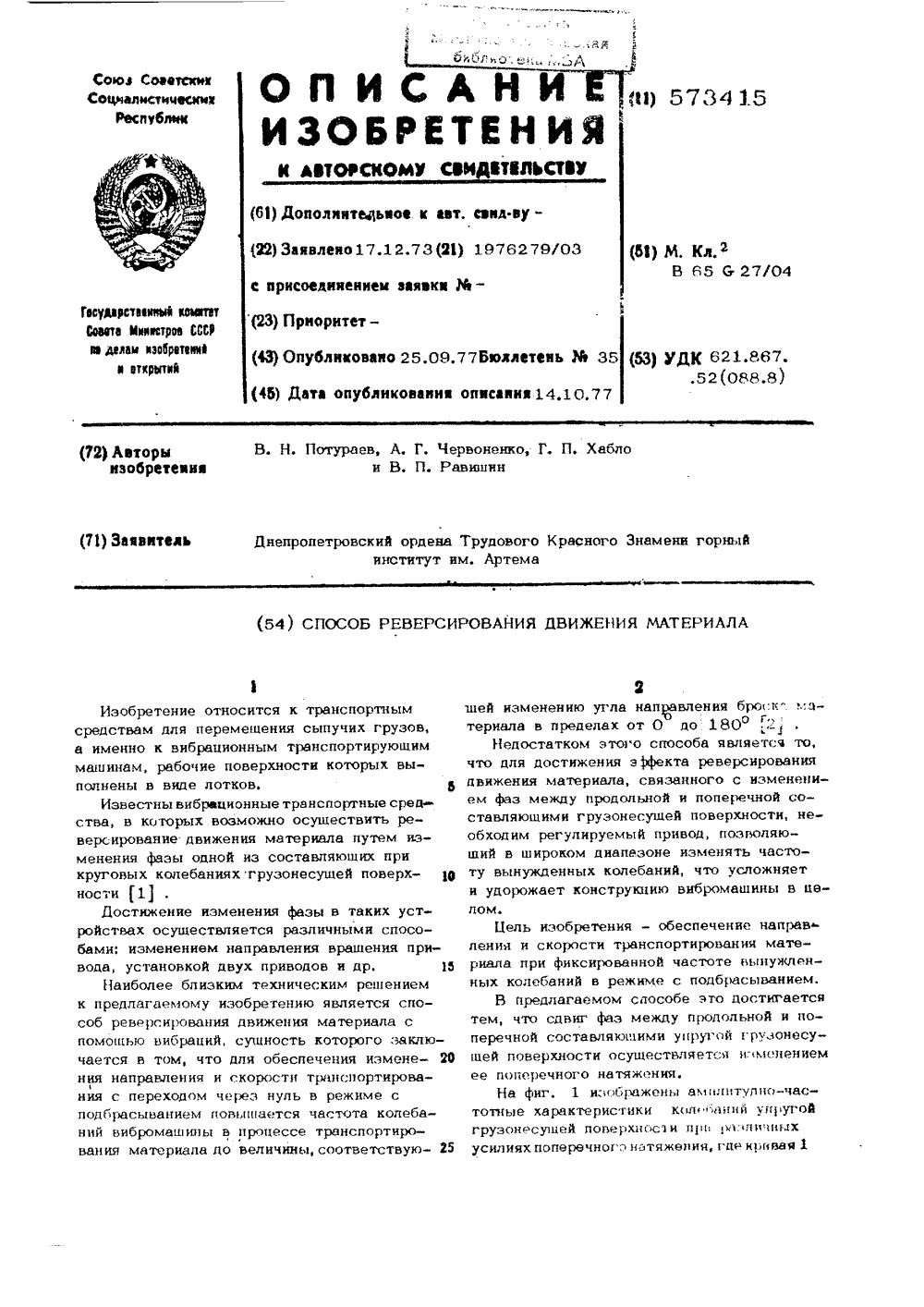

Номер патента: 573415

Опубликовано: 25.09.1977

Авторы: Потураев, Равишин, Хабло, Червоненко

МПК: B65G 27/04

Метки: движения, реверсирования

...характеристики кол 6 аппй упругойгрузонесушей поверхпос 1 и при,и:личныхусилиях поперечног натяжения, гпе кривая 1573415 Р др ФРВ,1 1(НИ И Эаказ 3506/16 Тираж 1087Филиал ППП Патент, г, Ужгород, ул, Проектная, 4 одписное соответствует меньшек".у усилию натяжения;кривая 2 - большму.На фиг 2 - зависимости угла Я сдвигафаз,Сущность способа заключается в следую,шем, И,вестное что ре:.:оиансная частотапредварительно натянутой пластины с малойизгибной жесткосто зави-.ит от величины поперечного натяжения пластины ( в данном случае пластиной является упругая гру рзонесушая поверхность,. С ростом усилиянатяжения резонансная частота пластины повышается, а с уменьшением - понижается.Кривая 1 (см, фут, 1) соответствует меньшему усилию...
