Шлюз-грохот для обогащения полезных ископаемых

Номер патента: 2002507

Авторы: Гольдин, Кравченко, Морус, Мусин, Огородов, Червоненко

ZIP архив

Текст

РЕТЕН с ВлдМусвич; мине -фабри -Комитет Российской Федерации по патентам и товарным знакам ОПИСАНИЕ1 ПАТЕНТУ(76) Червоненко Альфред Григорьевич; Мордимир Леонидович; Гольдин Арон АбрамовичДмитрий Юрьевич; Кравченко Валерий ИванОгородов Владимир Михайлович(54) ШЛЮЗ-ГРОХОТ ДЛЯ ОБОГАЩЕНИЛЕЗНЫХ ИСКОПАСМЫХ(57) Использование: для извлечения ценныхралов и самородных металлов на драгах и(5 Ц 5 В 03 В Б 70 ках по обогащению металлоносных песков и конг - ломератов. Сущность изобретения: в шлюзе-гро - хоте для обогащения полезных ископаемых, вклю - чающем корпус с днищем и установленное над днищем с зазором решето, последнее выполнено из эластичных полотен с поперечными ребрами расположенными периодически по длине решета при этом полотна сопряжены друг с другом с возможностью свободного перемещения в перпендикулярном плоскости решета направлении. 2 з.п.флы, 4 ип.Изобретение относится к обогащению полезных ископаемых гравитационными методами и может быть использовано для извлечения ценных минералов и самородных металлов на драгах и фабриках по обогащению металлоносньх песков и конгломератов,Известен концентрационный шлюз, содержащий корпус с днищем, уложенным на днище маты и трафареты,При работе шлюза зерна обогащаемого материала, перемещаощегося н наклонном потоке со скоростью Ч, расслаиваются по крупности и плотности, Крупные зерна оседаот в ячейках трафаретон и образуют постель, сквозь которуо проникают к матам мелкие частицы тяжелых минералон, В связи с тем, что мелкие частицы минералов с основания постели непрерывно не удаля отсл, происходит постепенное уплотнение постели и процесс улавливания практически прекращается, после чего производят сьем осевшего в матах концентрата, Указанная конструкция характеризуется периодичностью, что снижает ее производительность, и непрерывным уплотненисм постели, что приводит к потери мелких частиц минералов,Некоторые из этих недостатков устранены н известном подвижном шлозе, в которогл механизирован сполоск и за счет этого уменьшаются простои шлюза, Однако периодическое удаление мелких частиц минералов с основанил постели в этом устройстве из-за сплошного основания постели снижает эффективность обогащения.Наиболее близким к предложенному по технической сущности и достигаемому результату янляетсл шлюз-грохот, содержащий корпус с днищем и решето, установленное с зазором над днищем,Наличие решета над днищем корпуса обеспечивает удаление с основания движущейся постели мелких частиц минерала, Однако выполнение решета неподнижныгл приводит к быстрому залипанию отверстий, Так шпальтовое решето со щелью 1 мм практически полностью забивается через 1 сутки работы и превращается н транспортируощий наклонный желоб, Подвижность решета можно обеспечить, установив корпус на упругие опоры и снабдив его нибровозбудителем, Но в этом случае успожение конструкции шлюз-грохота и связанное с этим увеличение затрат на обслуживание и ремонты подвижных механических систем существенно ограничивает применение такой конструкции, Неподникное решето обуславливает слабое разрыхление и н конечном счете уплотнение постели, в результате чего5 10 15 20 25 30 35 40 д 550 55 затруднлется прохождение мелких частиц минерала сквозь толщу материала ,постели) и соответственно повышается вероятность выноса ценных минералов н хвосты, Кроме того, при закупорке отверстий решета в нижних слоях постели скапливаются глинистые включения, что способствует "цементированио" постели и нарушает процесс обогащения.Цельо изобретения является повышение эффективности обогащения за счет снижения потерь мелких частиц минералов,Это достигается тем, что н шлоз-грохоте длл обогащения полезных ископаемых, содержащем корпус с днищем и решето, установленное с зазором над днищем, решето набрано н виде секций эластичного полотна, выполненного заодно целое с поперечными ребрами, расположенными периодически по длине решета, причем полотно закреплено с воэможностью перемещений совместно с поперечными ребрами в направлении, перпендикулярном поверхности решета.Эластичное полотно может быть выполнено с дополнительными ребрами, распопокенными с подрешетной стороны полотна и ориентированными перпендикулярно основным ребрам,Секции эластичного полотна могут быть установлены ступенчато по длине решета с превышением конца предыдущей секции над началом последующей.Выполнение решета н виде набора секций эластичного полотна с поперечными ребрами, установленными с возможностьо перемещений н направлении, перпендикулярном повсрхности решета, обеспечивает непрерывное разрыхление постели за счет использования энергии ударов крупнозернистых частиц при их транспортировании по решету при неподвикном корпусе, Это способствует очистке отверстий от застрлвших в них частиц и непрерывному удалению скопившихся внизу мелких частиц минералов, Вместе с частицами минералов с основания постели удаляются и глинистые включения, что дополнительно предотвращает "цементиронание" постели перед ребрами,Выполнение эластичного полотна с дополнительными ребрами, расположенными с надрешетной сторонь решета и перпендикулярными основным поперечным ребрам, увеличивает несущую способность решета, что позволит использовать заявляемое устройство при обогащении крупных фракций.При ступенчатом расположении секций увеличится сила ударов подаощих кусков и соответственно амплитуда перемещенийсекций, что интенсифицирует очистку решета и тем самым обеспечивает устойчивое непрерывное удаление мелких частиц минералов в хвосты.Изобретение позволяет осуществлять непрерывную очистку решета от застрявших частиц при неподвижном корпусе; непрерывное удаление с основания постели мелких частиц, минералов и глинистых включений; непрерывное разрыхление постели по всей толщине, которые отсутствуют в известных технических решениях, Поэтому предлагаемое решение соответствует критериям "новизна" и "существенные отличия".На фиг,1 показан шлюз-грохот, продольный разрез; на фиг.2 - вид по стрелке А на фиг.1, вид сверху; на фиг,З - узел 1 на фиг.1, фрагмент решета: на фиг,4 - разрез Б-Б на фиг.2,Шлюз-грохот содержит корпус 1 с днищем 2 и установленное над днищем с зазором д решето 3 с отверстиями 4. Корпус 1 может быть выполнен в виде шлюза с параллельными или суживающими стенками 5, а решето расположено над всей или частью поверхности днища,В отличие от прототипа, решето 3 набрано в виде секций б из эластичного полотна 7 толщиной Я, выполненного заодно целое с ребрами 8, расположенными периодически на рабочей поверхности полотна и ориентированными поперек продольной оси 0 - Х решета 3, причем шаг т расположения ребер 8 и высота и определяются условиями обогащения, Секции 6 закреплены в опорах 9 с натяжением Р, соответствующим удлинению полотна на 5, и установлены с возможностью перемещений в направлении, перпендикулярном поверхности решета,Эластичное полотно 7 секций 6 может быть выполнено с дополнительными ребрами 10 (фиг,4), расположенными на подрешетной поверхности полотна и ориентированными перпендикулярно к основным ребрам 8,В предлагаемом шлюз-грохоте секции 6 могут быть установлены ступенчато по длине решета 3 с превышением оконца предыдущей секции б над началом последующей (фиг.3),Шлюз-грохот работает следующим образом,Исходный материал тонким слоем поступает на загрузочный участок оешета и перемещается вдоль оси О - Х со скоростью Ч, величина которой обусловлена граничной крупностью разделения. Мелкие частицы тяжелых минералов и глинистых включений проходят сквозь толщину постели движуще 5 10 15 20 25 30 35 40 45 50 55 гося материала, а затем через отверстия 4 поступают на днище 2. по которому транспортируются к месту разгрузки.Благодаря выполнению решета из отдельных секций 6, изготовленных в виде эластичного полотна 7, и поперечно ориентированных ребер 8 поток материала воздействует на поверхность ребер 8, сообщая им колебательные движения с амплитудой А" Выполнение полотна 7 в виде монолита с ребрами 8 обуславливает передачу полотну колебательных перемещений с амплитудой А, в результате чего увеличивается турбулентность циркуляционных перемещений материала перед ребрами 8, Это повышает разрыхленность постели по всей толщине и способствует быстрому удалению частиц шихтовых фракций сквозь отверстия 4. Колебательные перемещения участков полотна поперек поверхности решета интенсифицирует очистку отверстий от застрявших в них частиц и способствует одновременному удалению с нижних слоев постели глинистых включений, что предотвращает "цементирование," постели.Выполнение полотна с дополнительными ребрами 10, перпендикулярными ребрам 8, увеличивает жесткость и соответственно несущую способность секций 6, что позволяет увеличить удельную нагрузку на решето. Кроме того, увеличится "подвижная масса" полотна, что усиливает раэрыхление нижних слоев в постели.При установке секций 6 ступенчато (фиг,З) увеличивается высота Л падений частиц и соответственно величина силового импульса движущихся частиц, которые возбуждают колебания ребер 8 и полотна 7, что дополнительно улучшает очистку решета,Техническими преимуществами предложенного шлюз-грохота по сравнению с прототипом являются повышение эффективности обогащения за счет уменьшения потерь мелких частиц металла, обусловленного большей разрыхленностью постели по всей толщине, из-за колебаний секций решета с поперечными перегородками; повышение эффективности обогащения эа счет предотвращения забивания отверстий решета, обусловленного колебаниями тонколистового эластичного полотна; сокращение материалоемкости и трудоемкости обслуживания оборудования за счет использования кинетической энергии потока движущегося материала для возбуждения колебаний эластичного полотна и поперечных перегородок.Формула изобретения1, ШЛЮЗ-ГРОХОТ ДЛЯ ОБОГАЩЕНИЯ ПОЛЕЗНЫХ ИСКОПАЕМЫХ, включающий корпус с днищем и установленное над днищем с зазором решето, отличающийся тем, что, с целью повышения эффективности обогащения за счет снижения потерь мелких минеральных частиц, решето выполне 10 но из эластичных полотен с поперечными ребрами, расположенными периодически по длине решета, при этом полотна сопряжены друг с другом с возможностью свободн ого перемещения в перпендикулярном плоскости решета направлении,2. Шлюз-грохот по п,1, отличающийся тем, что эластичнь.е полотна выполнены с дополнительными ребрами, расположенНыми с подрешетной стороны перпендикулярно к основным.3. Шлюз-грохот по п,1, отличающийся тем, что эластичные полотна установлены ступенчато по длине корпуса с понижением уровня в сторону разгрузки,

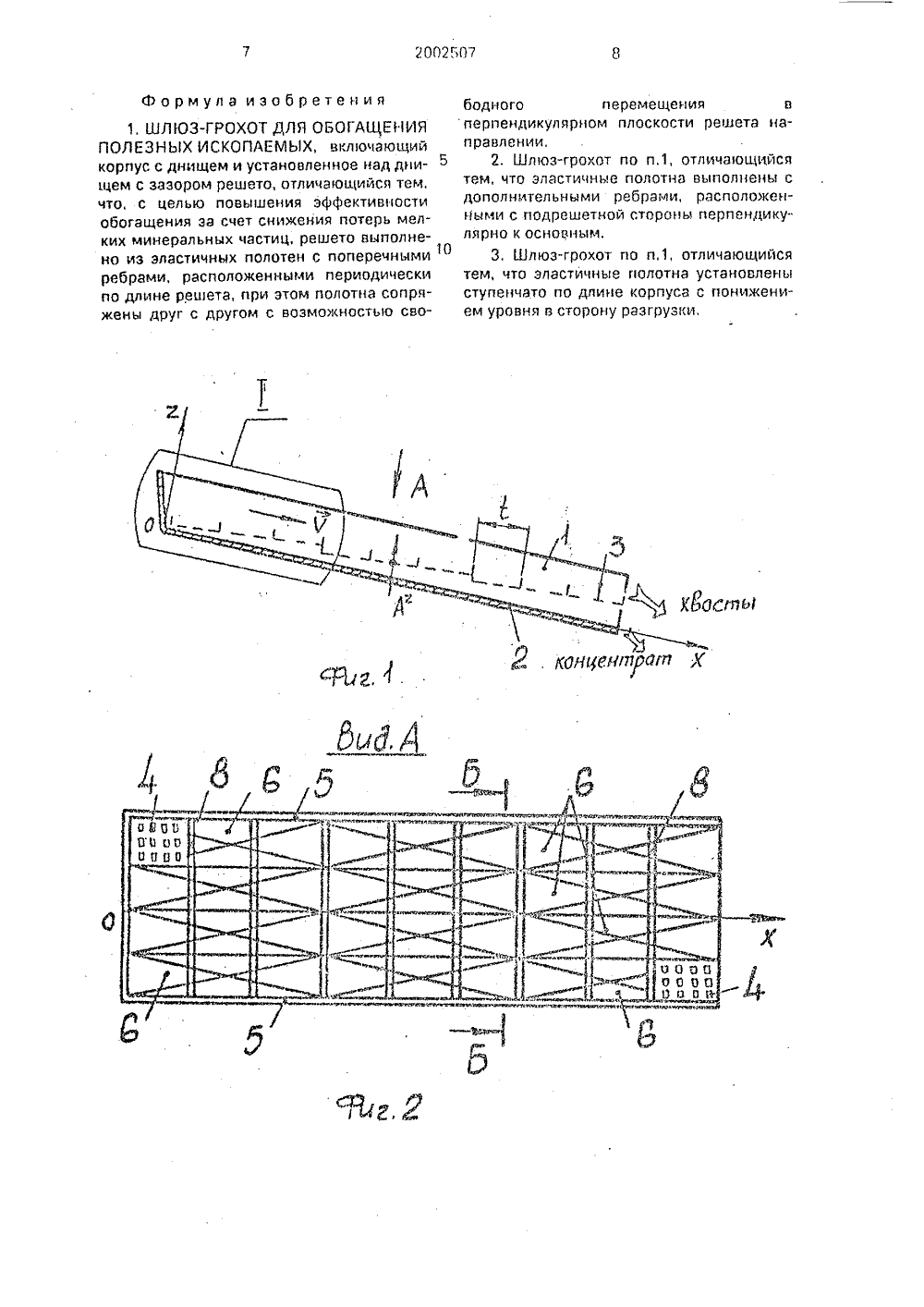

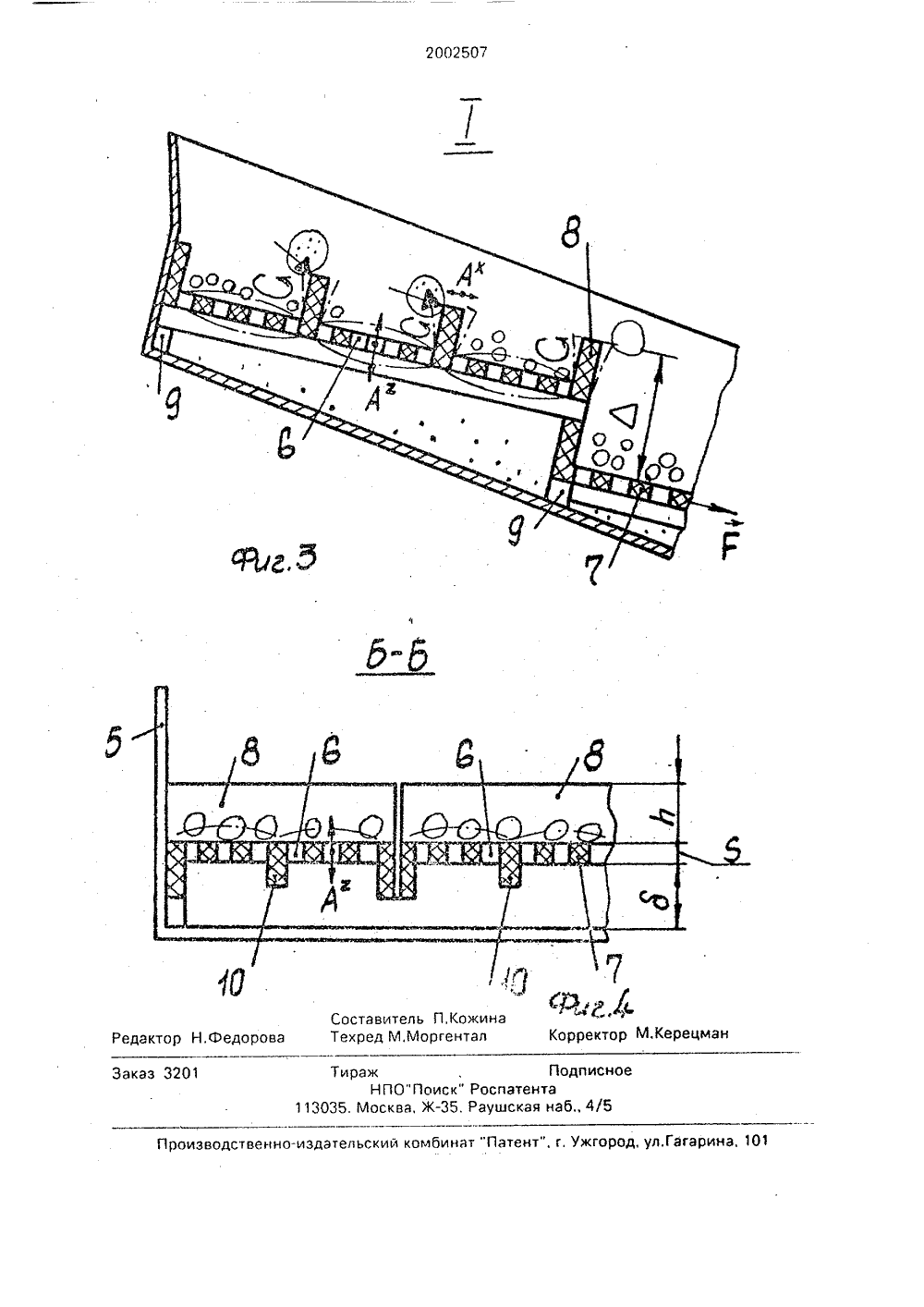

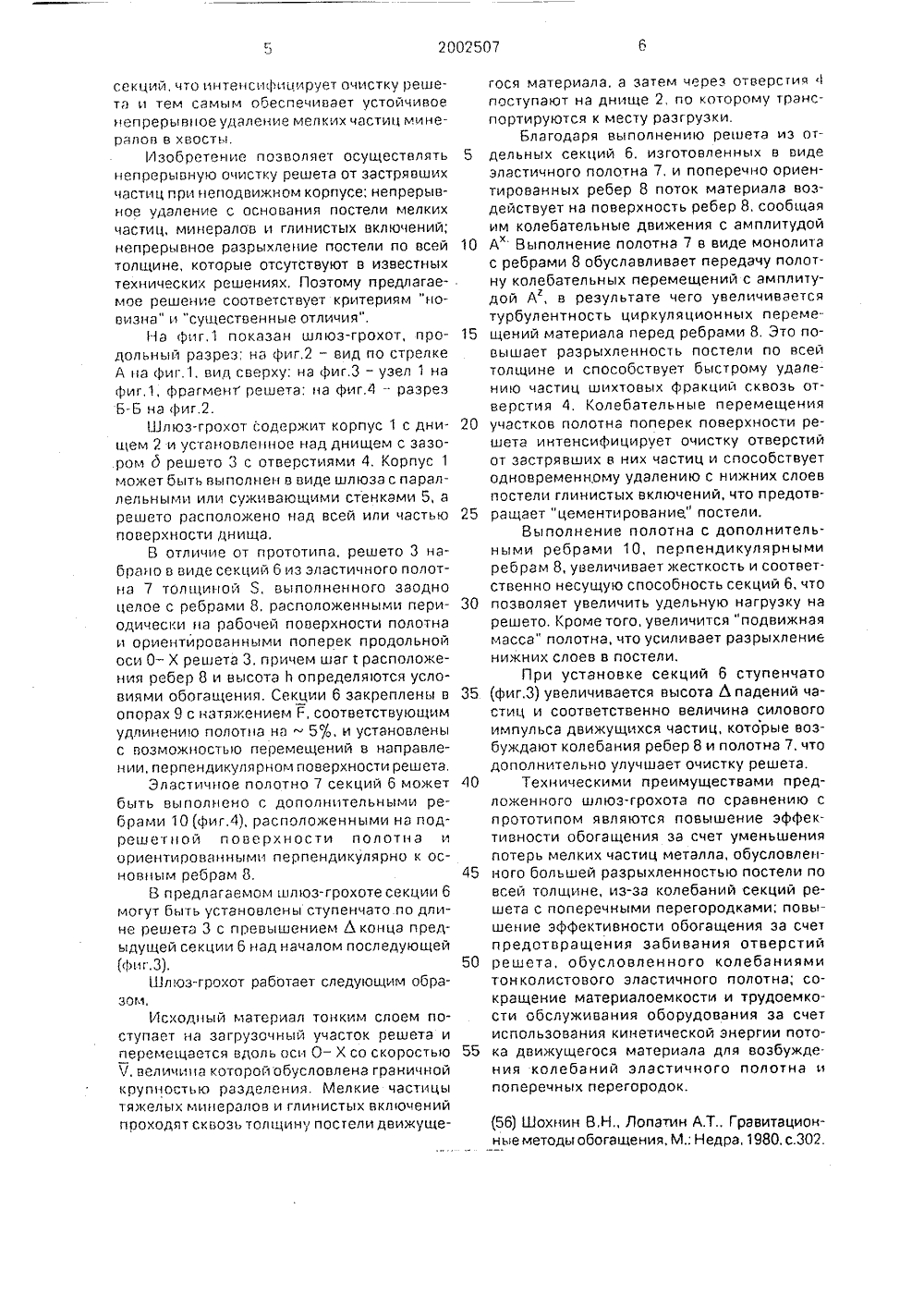

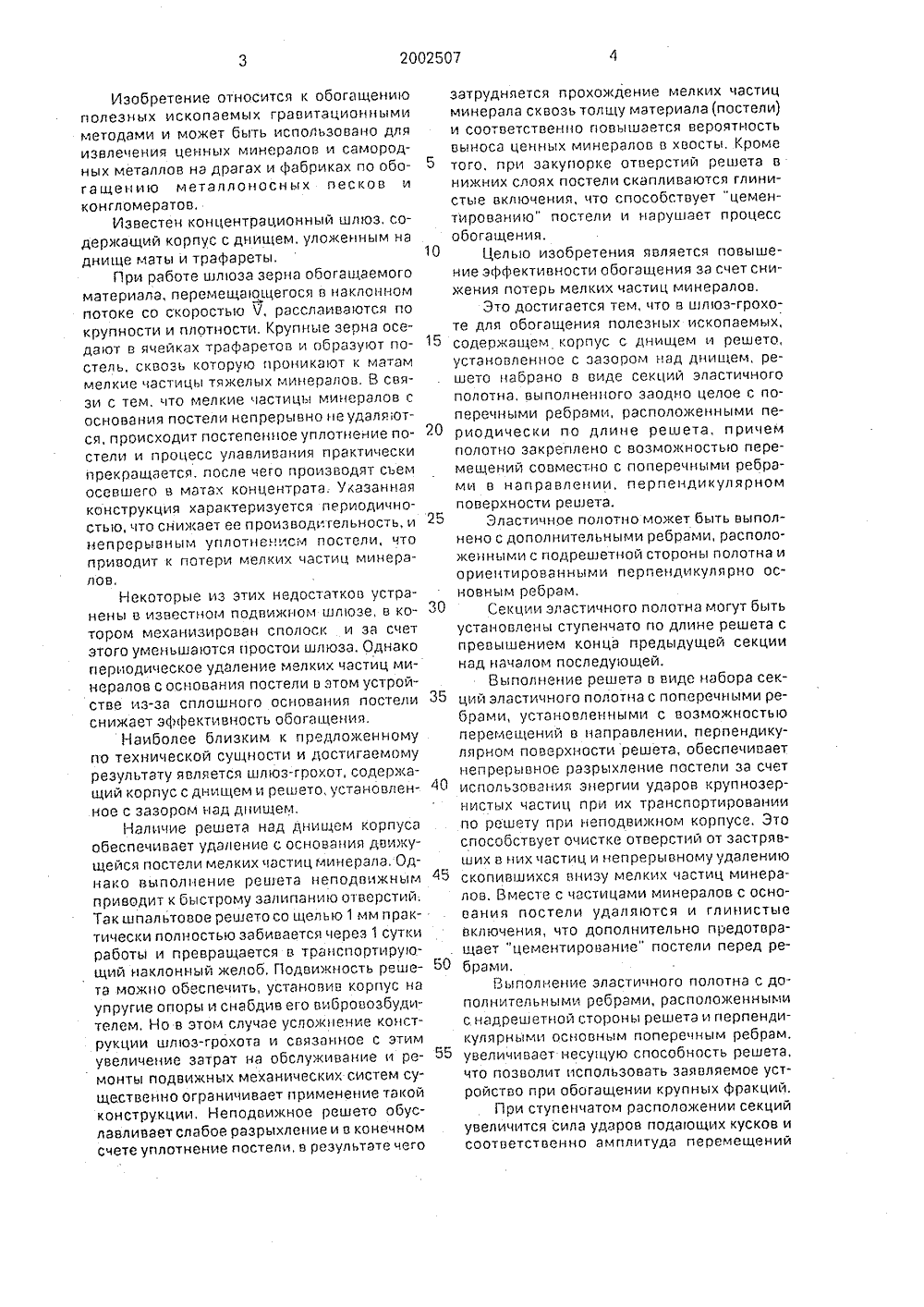

Смотреть

Заявка

04939147, 24.05.1991

Червоненко Альфред Григорьевич, Морус Владимир Леонидович, Гольдин Арон Абрамович, Мусин Дмитрий Юрьевич, Кравченко Валерий Иванович, Огородов Владимир Михайлович

МПК / Метки

МПК: B03B 5/70

Метки: ископаемых, обогащения, полезных, шлюз-грохот

Опубликовано: 15.11.1993
