C21B — Производство железа, чугуна или стали

Номер патента: 1109439

Опубликовано: 23.08.1984

Авторы: Гран, Покровский

МПК: C21B 5/04

Метки: агрегатов, кирпичной, плавильных, пропитки, футеровки, шлак

...22-2362-77О, 1-4О, 2-6Остальноеменьше, чем у известного щпака), вследствие чего он быстро достигает жидкотекучего состояния после начала размягчения и начинает затекать в швы футеровки. При этом температура жидкотекучего шлака (1500"1510 К) не превышает допустимого предела перегрева поверхности футеровки (1512 К), который определен из следующего условия: поверхность футеровки может быть разогрета до температуры вышее, чем, рабочая, на такую величину, при которой тепловое расширение футеровки может быть полностью скомпенсировано упругой деформацией материала футеровки под действием умеренных напряжений, составляющих 5-107 от предела его прочности. В этом слу. чае размеры футеровки остаются неизменными при перегреве...

Номер патента: 1109440

Опубликовано: 23.08.1984

Авторы: Данилов, Иванкин

МПК: C21B 7/12

Метки: заделки, летки, чугунной, электропушка

...летки. Поставленная цель достигается тем, что в электропушке для заделки чугунной летки, содержащей рабочий цилиндрф размещенный в нем шток с поршнем, и формирующий канал летки орган, последний снабжен направляющей, расположенной в нерабочей части цилиндра. и закрепленной одним концом на штоке со 545 стороны нерабочей части цилиндра, другим - в диске поршня, при этом Формирующий орган снабжен двумя обратными полиспастами, один из которых выполнен сдвоенным, другой - просЖ тым, два блока которых закреплены на торцовой нерабочей части поршня, другие два блока закреплены взаимно перпендикулярно на формирующем органе и на штоке, концы каната сдвоен ного полиспаста прикреплены к торцу нерабочей части цилиндра, а концы каната прогтого...

Номер патента: 1109441

Опубликовано: 23.08.1984

Авторы: Беремблюм, Булах, Марченко, Нахаев, Пахомов, Питак, Пухов, Сагалевич, Сигмунд, Соломенцев, Тепер

МПК: C21B 9/02

Метки: насадка, регенератора

...в теплообмене. Этим и объясняется относительно небольшая поверхность нагрева насадки, Низкая интенсивность 20 теплообмена в насадке обусловлена отсутствием турбулизирующих элементов в ее каналах.Наиболее близкой к изобретению по технической сущности является на садка из огнеупорных кирпичей, на узких боковых длинных гранях которых выполнены по два выступа (21Недостатками известной насадки яв" ляются снижение механической прочнос- Зо ти, отложение пыли на выступах, а также чрезмерный рост гидравлического сопротивления, что уменьшает эффек" тивность ее использования. 35Цель изобретения - повышение проч"ности, предупреждение запыления иснижение сопротивления насадки,Указанная цель достигается тем,что дистанционные выступы кирпичей...

Номер патента: 1110803

Опубликовано: 30.08.1984

Авторы: Антонов, Касьянов, Кудинов, Лысенко, Толочко, Язев

МПК: C21B 7/10

Метки: металлургических, печей, холодильник

...стойкости опорного выступа, участок конденсации последнего помещен в полости охлаж ния, образованной швеллерами. 2ленные в прорезях листов, при этом .перегородки выступают за тыльнуюповерхность листа и приварены к немуснаружиэДля холодильников с опорным выступом охлаждение последнего оуществ", ляется с помощью змеевика, выполненного в виде замкнутого циркуляционного контура, конденсационный участок 1 О которого помещен в полость охлаждения, образованную швеллерами и металлическим листом.На фиг. 1 показан предлагаемыйхолодильник, разрез; на фиг. 2 - то 1 ке, вид с тыльной стороны; на фиг.3 то же вид сверху; на фиг. 4 - холодильник с опорным выступом, разрез 1на фиг. 5 - то же, вид с тыльной(стороны; на фиг. 6 - то же, вид 20...

Номер патента: 1110804

Опубликовано: 30.08.1984

Авторы: Балашов, Горбунов, Курбацкий, Лежнев, Сушко

МПК: C21B 7/14

Метки: желоби, печи, потерь, снижения, чугуна, шлаком

...шлака 1 .Однако в известном способе исключено образование корки на поверхности шлака.Целью изобретения является повышение степени отделения чугуна от шлака.Поставленная цель достигается тем, что согласно способу выпуска чугуна со шлаком, включающему подачу воды на поверхность шлака, воду подают в главный желоб при выпуске продуктов плавки в течение 45-180 с.Затвердевшая корка обеспечивает сохранение высокой температуры шлака д/и сеответствующей этой температуре низкой его вязкости, что способствует укреплению капель чугуна и осаждению их из слоя шлака, а также устраняет разбрызгивание расплава при вы- Зо ходе его из чугуна летки, чеМ предотв ращается дробление чугуна на капли и внедрение их в слой шлака.П р и м е р. На доменных печах 5,...

Номер патента: 1110805

Опубликовано: 30.08.1984

Авторы: Волков, Герман, Ефремов, Филиппов

МПК: C21B 7/16

Метки: доменной, дутьевая, печи, фурма

...сажистого углерода. Наличие такой полости смешения оправдано только при использовании природного газа низкого давления с относительно малыми скоростями истечения, так как самокарбюрация топливас выделением частиц сажистого углеро.да способствует повышению светимости пламени.Кроме того, при периодической подаче природного газа в моменты отключения или включения его возможно образование в камере смешения смесейвзрывоопасных концетраций.Целью изобретения является снижение расхода кокса путем улучшениясмешивания вводимых добавок с потоком горячего дутья.Поставленная цель достигаетсятем, что дутьевая фурма доменной печи, содержащая водоохлаждаемый корпус с внутренним и наружным стаканами с фланцем и пропущенную через полость корпуса...

Номер патента: 1110806

Опубликовано: 30.08.1984

Авторы: Гадаганов, Зозуля, Нечипоренко, Саманин

МПК: C21B 7/20

Метки: воронка, доменной, загрузочного, печи, приемная, устройства

...балках 2 и кронштейнах 3 установлены одна под другой две решетки 4 и 5 с прямоугольными ячейками ( МЬ , где и и Ь - соответственно длина и ширина ячейки, равные максимально допустимым размерам кусков шихты). Решетки 4 и 5 установлены горизонтально и параллельно одна другой на расстоянии Ъ = (0,8-1,0) м, причем центры ячеек одной решетки расположены над углами ячеек другой. Расстояние Ь между решетками в пределах (0,8-1,0) с выбрано из условия, что куски агломерата и кокса имеют плиточную форму с относительными размерами 1:0,8:0,7.При установке решеток на расстоянии Ъ с 0,8 а куски шихты с максимально допустимыми размерами ю 0,86 х х 0,7 ю , пройдя через ячейки верхней решетки, не могут кантоваться относительно ребер ячеек нижней...

Номер патента: 1113413

Опубликовано: 15.09.1984

Авторы: Башинский, Богадица, Голод, Горбик, Грицук, Кулагин, Куцыкович, Пефтиев, Самофал

МПК: C21B 7/10

Метки: охлаждения, печи, стенки

...обмаэка ГЗНедостаток этого устройства заключается в малом сроке службы его иэ-за б 1 стрсго прогара обмазки, нанесенной ца трубы, Отсутствия опорных элементов для Образующегося гарнисажа что приводит к оголению участков кожуха, контакту кожуха с печной атмосферой, перегреву этих участков. Ошиповка охлаждаемых труб приводит к частичному ухудшению свойств металла иэ-за перегрева труб при приварке к цим шипов.При выходе из строя одной из трубучасток кожуха печи, расположенный вдоль этой трубы, остается беэ охлаждения, что также приводит к егс перегреву и деформации.Цель изобретения - увеличение срока службы устройства и лучшееудержание гарцисажа,Поставленая цель достигаетсятем, что В устройстве, содержащемпакеты, разделенные ца секции...

Номер патента: 1113414

Опубликовано: 15.09.1984

Авторы: Дудка, Письмеров

МПК: C21B 7/18

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...при веерной загруэ ке шихты последняя образовывает неравномерные по составу шихты зоны.Таким образом, в конструкции направляющего устройства заложена неравно- мерность загрузки шихты, что нецелесообразно. Целью изобретения является улучшеие качества распределения шихты В Д,МЕ 1 Ой ПЕЧИ ПО СЕЧЕНИЮ КОЛОйНИкя1 ель достигается тем, что в распределителе пихты загрузочного устройства, содержащем односкатную воргзцн.у., закрепленную ца полой приводной вертикгльной штанге, и расположенпц под цей направляюПий элемент с криволинейной поверхностью, закреп ленный ца приводной штяге, расположеццой концецтрично полой, элемент вьполне в вице гелисоида.На Фиг. 1 изображен распределитель шихты загрузочного устройстга доменной печи, общий вид; ця Фиг.2...

Номер патента: 1116065

Опубликовано: 30.09.1984

Авторы: Жураковский, Ильяшов, Корнев, Тихонов, Юхименко

МПК: C21B 5/06

Метки: доменной, плавки

...газа, нагрев газовой смеси в газонагревателях и подачу еечерез фурмы в доменную печь одновременно с технологическим кислородом Г 21,Недостатком этого способа является ограничение расхода природногогаза 2-3 об.Ъ, что не позволяет повысить концентрацию водорода в горновом газе свыше 25 и, тем самым,ограничивает интенсификацию процесса и расход кокса, одним из путейповышения которых является увеличение содержания водорода в горновых 40газах. Указанное ограничение связано с разложением метана в насадкенагревателя и образованием сажи припревышении концентрации его в нагреваемой смеси газов 2-3. Образующаяся в результате пиролиза сажа, попадая в доменную печь, вызывает повышенное горение фурм и выносится иэпечи газами,...

Номер патента: 1116066

Опубликовано: 30.09.1984

Авторы: Гладуш, Дышлевич, Куцаченко, Лялюк, Петухов, Учитель

МПК: C21B 7/12

Метки: доменной, летка, печи, чугунная

...огнеупорной массой, осьо которого расположена под углом 8-17 55 к горизонтальной плоскости, рама выполнена из двух сопряженных частей: наружной в виде эллиптического цилиндра или конуса и внутренней в виде эллиптического цилиндра, наклоненного к горизонтальной плоскости, а между фланцем рамы и кожухом горна выполнена огнеупорная футеровка.На фиг. 1 изображена летка, вертикальный разрез; на фиг. 2 - разрез 65 А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Чугунная летка доменной печи содержит раму 1 (фиг. 1), выполненную с высовом и наклоненную под углом 8-17к горизонту (наклоненную раму можно сделать с высовом, так как бурение канала ведется по оси летки), соединенную с кожухом металлоприемника 2, плитовые леточные холодильники 3,...

Номер патента: 1116067

Опубликовано: 30.09.1984

Авторы: Борщевский, Денисов, Макаров, Прохоров, Смоляков, Тищенко, Токарев, Униговский, Чернобыльский, Шаповалов

МПК: C21B 7/14

Метки: главный, доменной, желоб, печи

...скиммернсй плиты, цесмотря ца, ее постепенный износ, Этимисключается проход потока чугунавдоль шлакоотводящего желоба, В результате снижаются потери чугуна сс шлаком, Низкие потери чугуна в течение большего времени работы но сравнению с прототипом позволяют вырабатывать дополнительную скиммерную плиту ца большую высоту и, следователь 5 но, увеличить длительность ее кампа"нии.Опрабовались дополнительные скиммернье плиты с плоской верхнейчастью (прототип), а также плиты,О имеющие Форму двух ступенек. Дополнительные плиты устанавливались вглавном горновом желобе, имеющемширину 2,5 м, на расстоянии 3,0 мот основной скиммерной плиты. Дополнительные скиммерные плиты выполнялись из угольно-графитового материала. Установка дополнительной...

Номер патента: 1116068

Опубликовано: 30.09.1984

Авторы: Гамольский, Дейко, Иванченко, Касяненко, Синельников, Шатунов

МПК: C21B 7/18

Метки: газошихтовых, доменной, загрузочного, испытания, клапанов, печи, стенд, устройства

...управления снабжен кранамидля ручного управления силовыми цилиндрами.20 На Фиг.1 показан стенд, план; нафиг.2 - схема управления стендом,пульт управления и расположение коллектора энергоносителя; на фиг.ЗэлектриФицированные задвижки напорных магистралей открытия и закрытияклапанов, разрез.Стенд содержит энергосиловую(гидровоздушнуи) установку 1, комплект клапанов 2 с приводами 3 и 4и пультом 5 управления с системойэлектро- и трубопроводов 6.и 7 соответственно, установленных на раме 8. Энергосиловая установка снабжена автономной емкостью 9 для необходимого количества запаса энергоносителя (сжатого воздуха, азота,воды, пара, гидрожидкости), а разгрузочные окна клапанов 2 снизу закрыты герметично листовыми задвижками 10 . При...

Номер патента: 1116069

Опубликовано: 30.09.1984

Авторы: Воронков, Компаниец, Логинов, Мусиенко, Носов, Пугач, Третьяков

МПК: C21B 7/20

Метки: доменной, загрузки, печи, скипы, шихтовых

...собой направляющие воронки 19 и 20, каждая из ко 25 торых направлена в загрузочные отверетия 21 и 22, расположенные в верхней части барабанных порционеров 1 и 2 соосно их вертикальной оси в момент загрузки. Загрузочные отверстия 21 и ЗО 22 снабжены заслонками 23-Г 6, закрепленными под углом 7 Г относительоно вертикальной оси барабанных порци- онеров 1 и 2 на кронштейнах 27-30, которые жестко связаны с опорными балками путей вагон-весов 16 и 17. Разгрузочные отверстия 31 и 32 расоположены под углом 9 Г относительно вертикальной оси барабанных порционеров 1 и 2 в момент их загрузки и снаб О жены заслонкой 33, закрепленной на кронштейнах 34 и 35, Кронштейны 34 и 35 жестко связаны со стояками 36-38 опорной площадки 39 барабанных...

Номер патента: 1117320

Опубликовано: 07.10.1984

Авторы: Бибик, Бураков, Кауров, Марченко

МПК: C21B 3/10

Метки: кантования, механизм, чаши, шлаковоза

...грануляционных бассейнов.35Цель изобретения - повышениеэксплуатационной надежности шлаковоза за счет исключения самопроизвольного кантования чаши. Поставленная цель достигается тем, что в механизме кантования чаши шлаковоза, содержащем привод с выходным валом, связанным с редуктором, причем на выходном валу размещены тормозные колодки из полудисков, корпус редуктора со стороны выходного вала привода выполнен с фланцем, в котором закреплены тормозные колодки.Предлагаемая конструкция механизма повысит надежность работы привода, так как расположение тормозных полу- дисков в кольцевом фланце редуктора 117320 2обеспечит нормальную работу тормозного устройства при любых погодныхусловиях.На чертеже изображено предлагаемое устройство,...

Номер патента: 1118292

Опубликовано: 07.10.1984

Авторы: Вальтер, Курт

МПК: C21B 13/00

Метки: железосодержащего, жидкого, полупродукта, реализаций, стального, чугуна

...сопла для вых стенках сосуда ниже плазменных50подвода носителей углерода и/или кис- горелок, Сопла 1 О и газовые сопла 11лорода, и/или кислородсодержащих га- выполнены, как и плазменные горелки,зов, и/или инертных газов. поворотными. Немного ниже газовыхсопел 11 находится отверстие 12 дляНа фиг. 1 изображена установка для 55 выпуска шлака. Вблизи основания плареализации способа, общий вид. вильного сосуда имеется выпускноеУстановка содержит плавильный со- отверстне 13 для металла. В самомс 1 (уд (схематично изображен в разре- основании находятся несколько со3 1118292 пел 14-18, через которые в плавильный сосуд подаются угольная и/иликоксовая пыль, кислород, инертныегазы, природный гаэ или жидкий носитель углерода. 5Установка...

Номер патента: 1118684

Опубликовано: 15.10.1984

Авторы: Городецкий, Денисов, Дорофеев, Котляр, Леднов, Носенко, Семиренко, Яковлев

МПК: C21B 7/10

Метки: металлургической, печи, холодильник, шахтной

...печи, содержащий чугунную плиту с залитыми охлаждающими трубами, в зоне которых размещены кольцеобразные элементы, расположенные на рас О стоянии один над другим 1 1 3.Недостатком известного охлаждающе" го элемента является растрескивание чугуна отливки из-за превышающих предел прочности чугуна растягиваю щих напряжений в районе охлаждающих труб, ухудшение теплоотдачи от рабо чей поверхности к охлаждающему агенту иэ-за однослойности стенки, а наличие зазоров между трубами и чу-20 гуном, трубами и пластичным металлом вызывает перегрев рабочей поверхности и соответственно выход из строя холодильника, Кроме того, усложняетея процесс изготовления хо лодильника.Цель изобретения - уменьшение об" разования термических трещин в плите и...

Номер патента: 1118685

Опубликовано: 15.10.1984

Авторы: Арчиков, Виноградский, Иванов, Орехова

МПК: C21B 7/18

Метки: доменной, загрузки, печи

...от него на расстоянии 1,0-1,5 радиуса разгрузочного отверстия приемной воронки, При этом в верхней части приемная воронка выполнена расширяющейся и соединена с отсасывающим вентилятором 9, а в нижней - раздваивающейся, образуя две полости 10 и 11 для крупного и мелкого материала соответственно. Под полостью для крупного материала установлена верхняя односкатная вра 20 щающаяся воронка 12 сшестью расп. - ределительными воронками 13, установленными над воронкой 14 малого конуса 7, закрывающейся малым ко 25 нусом, под которым расположена воронка 15 большого конуса с большим конусом 16, а под полостью для мелкого материала 11 установлен бункер 17 мелочи.Место установки диафрагмы (0,6-.1,0 диаметра штанги малого конуса от оси штанги...

Номер патента: 1118686

Опубликовано: 15.10.1984

Авторы: Лукашов, Шур, Якименко, Янкевич

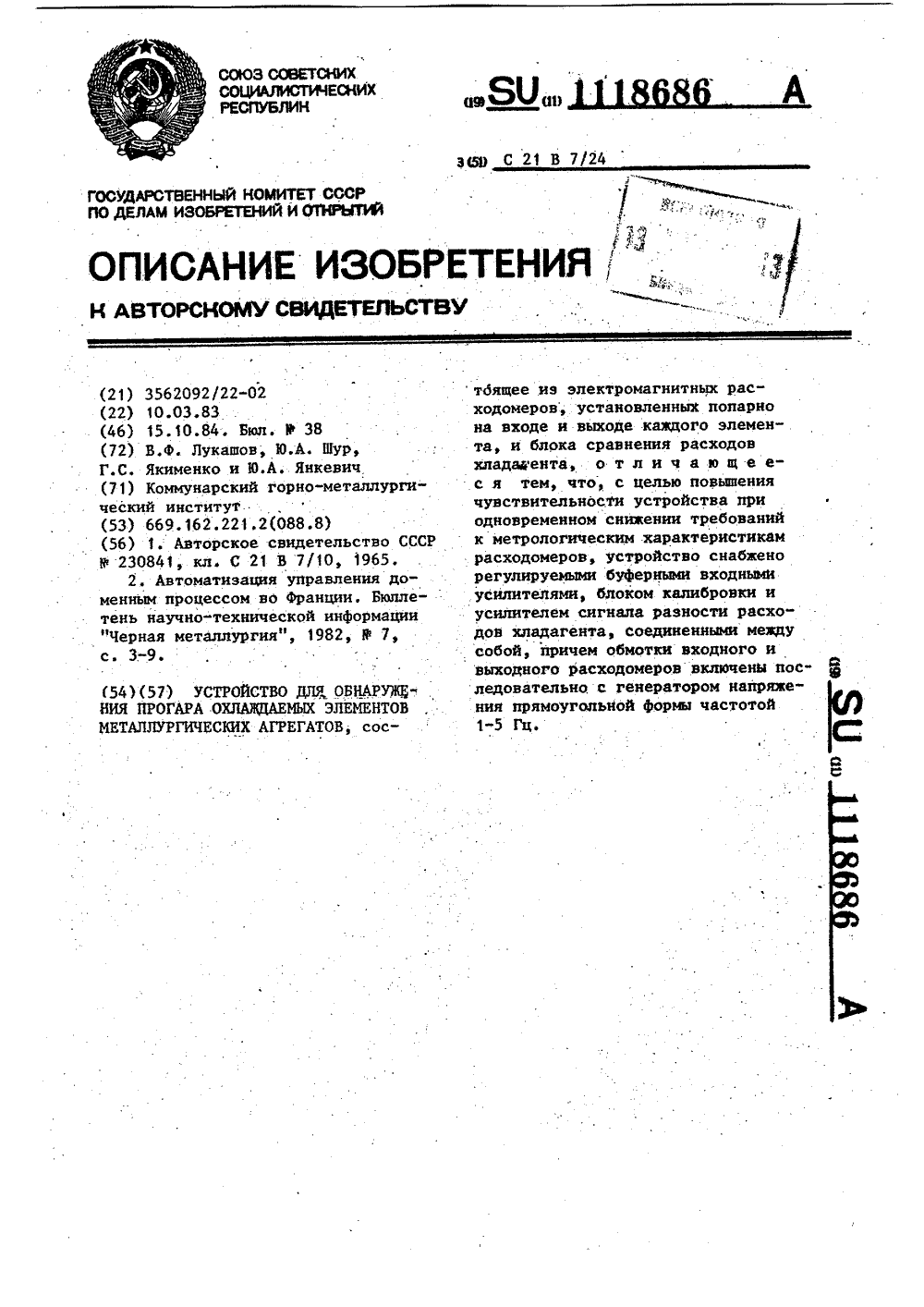

МПК: C21B 7/24

Метки: агрегатов, металлургических, обнаружения, охлаждаемых, прогара, элементов

...усилителей соединены с входом усилителя разности расходов 12, выход которого соединенс пороговым устройством 13, связан-ным с устройством сигнализации 14.В устройстве для обнаружения прогара охлаждаемого элемента требуетсяидентичность характеристик входного и выходного расходомеров и высокая чувствительность к сигналу разности расхода, а требования к точности измерения абсолютного расходапонижены,Устройство работает следующимобразом.Охлаждающая вода проходит последовательно через напорный трубопровод 3, входной расходомер 1, охлаждаемый элемент 5, сливной трубопровоц 4 и выходной расходомер 2.При исправности охлаждаемого элемента расходы воды на его входе ивыходе равны. При прохождении воды через расходомер на его электродах...

Номер патента: 1118687

Опубликовано: 15.10.1984

Авторы: Васюченко, Гресь, Гринберг, Евтеев, Кутовой, Никифоров, Ольшанский, Саксаганский, Флейшман, Хомич

МПК: C21B 9/00

Метки: воздухонагревателя, доменного, нагрева

...вГ: 1,гцЧ ВРЕМЕНИ будЕ Г уВЕ.ВЕЧЕЬ,ЕТЬ -; я, ТО следует из тое о что црист,р Нетии тепловой мощности необ:.Одецо сокращать подавасмое котит":ес 1 30 Воэд 5 е.а, СледовательОВ:.р:".ДЛагаемом способе прибавка мощности дости 1 ается за счет сжц 1;Ия 5 б цаполнитель Ого количества доменнсго газа с тем количестгом воздухакоторое ранее сокращалось,В математической форме предлагаемьтй способ характеризуется следую щими соотношениями параметровпц пч- lЕМУ4 од дом лчпц пц пц 1 аАам(пам, Аама 1118687 4 ферродинамическим, частотным; или постоянным током и поступает наАВпч АА ц В дом где Ч Ч Ч2 ОфАЧдом- расходы природного идоменного газов в ходерегулирования нагревавоздухонагревателя;- действительные количестПцДом 1, ва...

Номер патента: 1118688

Опубликовано: 15.10.1984

Авторы: Белоусов, Иванов, Орехов, Пономарев-Степной, Сафьянц

МПК: C21B 13/02

Метки: железа, прямого, руды, твердым, углеродом

...100-кратный избыток частиц одного вещества (угля) по сравнению с другим (углекислый кальций).Размеры частиц углекислого кальция (15-40 мкм) и угля - (10- 30 25 мкм) подобраны .экспериментально и отражают условия быстрого протекания твердофазных реакций,Для стехиометрического взаимодей" 35ствия магнетита и получаемого угле"рода необходимо, чтобы 232 г магнетита взаимодействовали с 48 г углерода. Воспользовавшись значениемплотности магнетита (5,2 г/см ) и 40плотности углерода (2 г/см), определяют, что 44,6 см магнетита взаизмодействуют с 24 см углерода: значит,объем частиц магнетита (1,5 .10 ) смз,а углерода (2 .10) см , и частиц 45магнетита оказывается 13,2 10штук, а углерода - 3 10штук,частиц углерода по крайней мере в 200 раз больше,...

Номер патента: 1120020

Опубликовано: 23.10.1984

Авторы: Воробьев, Гаврилюк, Леконцев, Нефедов, Пашкеев, Рывкин, Ушаков, Фролов, Ченцов, Шаврин

МПК: C21B 3/00

Метки: доменной, плавки

...равным задан ному на колошнике. Это означает, чтб доля угля, поступающего в горн, так 4 же определяется не системой загрузкиФ а заданной долей его в шихте. Необходимость отклонений в общем случае 55 от оптимальной системы загрузки уже сама по себе связана с уменьшением производительности печи. 9 2Целью изобретения является экономия кокса на плавку без сниженияпроизводительности печи.Поставленная цель достигается тем,что согласно способу доменной плавки, предусматривающему загрузку через колошник кокса, каменного угля,рудной части шихты, каменный угользагружают периодически при сохране-.нии постоянной среднесуточной долиугля в топливной части шихты, приэтом периоды работы печи с загрузкойкаменного угля и без него поддерживают равным...

Номер патента: 1120021

Опубликовано: 23.10.1984

Авторы: Злобин, Манвелов, Нехаев, Столяров

МПК: C21B 7/10

Метки: доменной, печи, площадка, производства, работ

...рабов доменной печи, содержащей круговую раму и шарнирно закрепленные наней консольные балки с вьдвижнымилучами, консольные балки выполненыв виде охватывающих боковую поверхность круговой рамы элементов, приэтом оси их поворота расположены перпендикулярно плоскости рамы.На фиг. 1 показана площадка в плане, общий видф на фиг. 2 - узел шарнира крепления консольной балки,"на фиг. 3 и 4 - разрез А-А на фиг.,2на фиг. 5 - разрез Б-Б на фиг, 3,на фиг. 6разрез В-В на фиг. 4 фна фиг7 - разрез Г-Г на фиг. 1120021 2Площадка для производства работ вам доменной печи содержит раму 1, закрепленные на ней шарнирами 2 поворотныеэлементы 3 с выдвижными лучами 4. Осишарниров 2 выполнены перпендикулярныу- ми плоскости рамы 1, на которых...

Номер патента: 1121292

Опубликовано: 30.10.1984

Авторы: Емельянов, Китаев, Краснобаев, Лежнев, Мадисон, Неведров, Овчинников, Середа, Серов, Спирин, Федулов, Хайрутдинов, Яковлев

МПК: C21B 5/00

Метки: доменной, печи, хода

...печи.Поставленная цель достигается тем, что согласно способу регулирования хода доменной печи, включаюему периодическую загрузку в печь подач шихты и их проплавление, непрерывный контроль датчиками технологических параметров плавки и управление ходом печи путем изменения параметров горячего обогащенного кислородом увлажненного дутья при циклическом увели3 112129чении расхода природного газа в пре-делаь до 207. от исходного заданногона печь среднего уровня газа во время выпуска из печи жидких продуктовплавки, увеличивают расход природного газа в указанных пределах и одновременно снижают влажность дутьяв пределах до 5 г/м дутья в периодвыпуска жидких продуктов. плавки ступенчато, с интервалом изменения их 10через...

Номер патента: 1121293

Опубликовано: 30.10.1984

Авторы: Бондарь, Гиммельфарб, Гринштейн, Джусов, Дышлевич, Малый, Медведев, Никифоров, Петухов

МПК: C21B 7/16

Метки: доменной, дутьевая, печи, фурма

...камеру, расположенную в корпусе с патрубкомподвода газообразного топлива, сообщенную с рабочим дутьевым каналомфурмы, снабжена патрубком подводаокислителя, соединенным со смесительной камерой, при этом выходное соплосмесительной камеры выполнено в форме вытянутого овала, продольная ось,которого перпендикулярна оси рабочегоканала фурмы, и расположено в стенке рабочего канала фурмы на расстоянии 0,1-0,7 диаметра фурмы от еевыходного торца, а продольная осьосопла расположена под углом 15-60к оси рабочего канала фурмы.На фиг. 1 изображена фурма, разрез по оси; на фиг. 2 - разрез А-Ана фиг. 1,Дутьевая фурма доменной печи содержит полый водоохлаждаемый корпус 1, смесительную камеру 2 с патрубком 3 подвода газообразного топлива и...

Номер патента: 1121294

Опубликовано: 30.10.1984

Авторы: Анофриев, Иванов, Ивин, Коркодола, Смирнов, Стеценко

МПК: C21B 7/16

Метки: доменной, печи, фурма

...относительно вертикальной осевой плоскости фурмы в ее рабочем положении.1 цлаковая хурма в рабочем положении может быть смещена в левую или правую сторону за счет поворота вокруг оси, Это смещение вызвано эксплуатационными требованиями к шлаковому прибору в связи с невозможностью совмещения подводящих и отводяпих трубок хурмы и холодильника, в который она запрессована.На различных доменных печах (даже в пределах одного цеха) шлаковые хурмы устанавливают как с левым, так и с правым поворотом. При этом максимальный угол поворота относительновертикальной осевой плоскости сосотавляет 30 . Таким образом, при установке Аурм только с односторонним поворотом в предельное положение сектор возможного лроллавления составОляет 6 О , а при установке...

Номер патента: 1121295

Опубликовано: 30.10.1984

Авторы: Бондаренко, Малый, Митников, Петриченко, Рабинович, Сторожик, Хлопенюк

МПК: C21B 7/20

Метки: бесконусное, доменной, загрузочное, печи

...лоток в условиях периодического переключения подачи шихты изУшлюзовьк бункеров, что в свою очередьприводит в ухудшению окружного распределителя шихты на колошнике,увеличению расхода кокса и снижениюстойкости стенок накопительного бункера и полой вставки. Целью изобретения является повышение эффективности ;доменной плавкиза счет обеспечения равномерной осевой загрузки шихты на приводной лоток.и улучшение окружного распределенияшихты.Поставленная цель достигаетсятем, что бесконусное загрузочноеустройство, содержащее последователь"но расположенные шлюзовые шихтовыебункера с затворами, накопительныйбункер с наклонными течками, полуюцилиндрическую вставку и вертикальный цилиндрический желоб, снабженожестко закрепленными на...

Номер патента: 1121296

Опубликовано: 30.10.1984

Авторы: Дудка, Журин, Тартаковский

МПК: C21B 7/20

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...простоев печи за счет расширения преде" лов регулирования положения лотка, уменьшения хода штанги и усилий при ее подъеме.Указанная цель достигается тем, что в распределителе шихты. загрузочного устройства доменной печи, содержащем односкатную вращающуюся воронку, качающийся лоток и штангу с неподвижно закрепленной на ней траверсой с роликами и кронштейн с беговой дорожкой, жестко закрепленный параллельно оси штанги, при этом на один ролик свободно оперт лоток, а с другой контактирует с дорожкой, траверса с роликами шарнирно закреплена на штанге, а кронштейн с беговой дорожкой расположен под углом 15-30 к оси штанги. 21296 2На чертеже схематически изображенраспределитель шихты.Распределитель шихты состоит иэвращающейся односкатной...

Номер патента: 1122697

Опубликовано: 07.11.1984

Авторы: Голубовский, Дуда, Шамшетдинов

МПК: C21B 7/16

Метки: доменной, дроссельное, печи, прибора, фурменного

...переводить криношип н определен ное положение, так как он не препятствует извлечению шибера при любомсвоем угЛовом положении. В результате замена шибера становится болеепростой и короткой сокращается нре" 65 мя восстановления и повышается ремонтопригодность всего устройства нцелом.На фнг. 1 и 2 изображено предлагаемое устройство, разрез; нафиг. 3 - хностовик шибера, аксонометрия.Дроссельное устройство фурменногоприбора доменнойпечи содержит частично футерованный изнутри Т-образный корпус 1 с каналом 2 для проходадутья, сФланцем 3 и шаровой заточкой 4 для крепления устройства нафурменном приборе, Средний, нефутерованный патрубок 5 корпуса 1 закрыткрышкой 6 при помощи стяжных болтов7 и клиньев 8 и имеет канал 9...

Номер патента: 1122698

Опубликовано: 07.11.1984

Авторы: Большаков, Дракин, Козин

МПК: C21B 7/18

Метки: доменной, замены, клапана, печи, седла, тарели

...тарель соединяют с седлом и после совместногоопускания их на рычаге разъединяютмуфту, соединяющую привод с валомклапана, затем привод возвращают висходное положение, соединяют муфтуи выводят тарель с седлом за пределы корпуса, а после седла и тарелиих возвращают в нижнее вертикальноеположение, вновь разъединяют муфту,перемещают привод в другое крайнееположение и соединяют муфту, послечего седло с тарелью возвращают висходное положение, укрепляют седлона корпусе и разъединяют его с тарелью.На фиг, 1 схематически показанклапанный механизм в исходном закрытом положении; на фиг. 2 - то же,вид сверху; на фиг.3 в установкатарели с седлом в нижнем положении;на фиг. 4 - вывод тарели с седломза пределы корпуса клапана,Способ осуществляют...
