Булаев

Номер патента: 1295202

Опубликовано: 07.03.1987

Автор: Булаев

МПК: G01B 5/26

Метки: мехового, площади, полуфабриката

...4, параллельными линии 5 расположения датчиков 2. Разбивают этот участок на примыкающие друг к другу элементарные площадки б, одна сторона каждой из которыхравна расстоянию 1 между датчиками 2,а другая - расстоянию С между параллельными прямыми 3 и 4, площадки располагаются между датчиками 2 так, 40 что последние расположены по их гра-. .ницам (фиг. 2 и 3). Перемещают меховой полуфабрикат, у которого сплошной линией 7 указаны границы кожевой ткани, а тонкой сплошной линией 8 - границы выступающего волосяного покрова, по базовой плоскости 1, перпендикулярно линии 5 расположения датчиков 2.Определяют количество сработавшихдатчиков 2 в каждом из заданных сечений а р Ъе а о р 2отстоящих друг отдруга на расстоянии, равном расстоянию С между...

Номер патента: 1288131

Опубликовано: 07.02.1987

Авторы: Булаев, Заец, Филиппов

МПК: B65G 25/00

Метки: конвейер, шаговый

...рычаг и тягу 25приводят в движение ведомые штанги,так как ведущие и ведомые штангиприкреплены к рычагу на разном расстоянии от точки качания рычага,топри движении эти штанги проходятпуть, пропорциональный плечам рычага.Следовательно, два участка, включающие эти штанги, имеют разные шаги,Формула35 Изобретение относится к станкостроению, в частности к транспортнымустройствам автоматических линий металлорежущих станков и предназначенодля шаговой передачи изделий с одного участка линии на другой с изменением шага.Целью изобретения является повышение надежности работы конвейера.На фиг.1 представлен конвейер,общий вид; на фиг. 2 - то же, вид вплане.Параллельно установленные транс"портные штанги выполнены из двухсекций в виде последовательно...

Номер патента: 1283895

Опубликовано: 15.01.1987

Авторы: Бирченко, Булаев, Караев, Кнелер, Чуйко

МПК: H02J 7/10

Метки: аккумуляторной, батареи, заряда

...Устройство для заряда аккумуляторной батареи, содержащее интегратор, ко входу которого подключены датчик го полууправляемого выпрямителя 1 выдается управляющий импульс, При этом тиристор с наибольшим анодным напряжением открывается и через нагрузку начинает протекать ток. Затем 5 анодное напряжение открытого тиристора снижается и он запирается.Тиристорный ключ 2 пропускает ток в интервале /с - О,; /, Напряжение 18 на его питающем входе снижается почти до нуля. За пределами разрешенного диапазона в интервале /К, ; - и , +, / тиристорный ключ закрывается и остается закрытым до момента, когда напряжения 15 и 16 вновь окажутся равными и вновь генератором 3 сформируется импульс напряжением 17, при этом тиристорный ключ 2 откроется и...

Номер патента: 1279721

Опубликовано: 30.12.1986

Автор: Булаев

МПК: B21D 43/24, B30B 15/30

Метки: верхнего, листа, отделения, стопы

...на валу14 и связанной с осью при помощи 35шпонки 18, зубчатой муфты, состоящей из двух частей, регулятора 19давления, имеющего регулирующий винтовой упор 20, связанный с валом 14муфтой 21, Одна из частей 22 зубчатой муфты закреплена на .шестерне15 или выполнена эа одно целое сней, а другая часть 23 зубчатой муфты закреплена на рукоятке 17 или выполнена заодно целое с ней. 45Устройство работает следующим образом,Стопу листов укладывают на стол1. Включают силовой цилиндр 3. Корпус6 перемещается относительно штока 4,поднимает стопу листов 2 и прижимает ее к опоре 7. Включают силовойцилиндр 8, который приводит в движение шиберный толкатель 11, Последний,отделяет верхние листы 2 от стопы.По мере отделения листов 2 от стопыкорпус 6...

Номер патента: 1276656

Опубликовано: 15.12.1986

Авторы: Белов, Булаев, Ярмаковский

МПК: C04B 38/10, C04B 40/00

Метки: легкобетонной, приготовления, смеси

...действия загружают крупный пористый заполнитель фракции 5-20 мм (например, шлакопемзовый щебень), 60-807. гранулированного доменного шлака или шлакопемзового пескафракции 0-5 мм в качестве мелкого заполнителя, шлакопортландцемент и воду затворения при В/Ц = 0,95. После перемешивания в течение 1 мин в разжиженную бетонную смесь подают 5%-ный в.в.д. из расчета 0,2 Е (в пересчете25 на сухое вещество) от массы цемента.Перемешиванием в течение 1 мин добиваются необходимого пенообразования (пузырьки пены диаметром:в среднем 1,0 мм хорошо различимы не- З 0 вооруженным глазом при рассмотрении пробы шлакопемзовой смеси) и вводят оставшуюся часть мелкого заполнителя до получения заданной удобоукладываемости смеси. 35По окончании перемешивания...

Номер патента: 1270687

Опубликовано: 15.11.1986

Авторы: Аугутис, Булаев, Горбатых, Кабыш, Кажене

МПК: G01N 29/04

Метки: качества

...индентора. В пьезопреобразователях 5 и 8 механические7068 1" 2 51 О2 О405 О сигналы акустической эмиссии преобразуются н электрические сигналы, которые через усилители б и 9 подаются на входы блока 10 корреляции, например на базе коррелометра х 6-7. Выходной сигнал блока 10 корреляции подается на вход блока 7 регистрации и анализа, например на осциллограф С 1-71, или самописец или микро-ЭВМ и др. Применение блока 10корреляции позволяет определить взаимную корреляционную Функцию выходных сигналов усилителей 6 и 9, выходные сигналы каждого из которых состоят из собственных шумов и полезного сигнала, поступающего на вход усилителей 6 и 9 ат пьезоэлектрических преобразователей 5 и 8.Ввиду идентичности трактов от точки контакта индентора 4 с...

Номер патента: 1269023

Опубликовано: 07.11.1986

Авторы: Белкин, Булаев, Виноградов, Гарбер, Иваников, Коваленко, Титов, Ширяев

МПК: G01N 33/53

Метки: гипофиза, диагностики, патологии

...концентрации ТТГ и пролактина на 15, 30 и 90-й мин.25.02.83 г. проведен Т 8 Н-тест при помощи интраназального введения 1 мг30 рифатироина (растворенного в 4 каплях дистиллированной воды) в положении лежа по 2 капли в каждую ноздрю,причем стремились добиться удержания и всасывания препарата в полос 35 ти носаРезультаты обследования приведены в таблице. аэалЫйров ереэ время,мин 6 10,8 5,6 И на ролакин,нг/ в 42,8 32,6 44 0 30,6 0,8 2,4 И на 1Изобретение относится к медицинеа именно к эндокринологии, и предназначено для диагностики функционального состояния гипофиэарнотиреоидйой системы.Цель изобретения - повышение точности способа.Способ осуществляют следующим образом.Перед употреблением содержимоефлакона (0,8-1,2 мг) рифатироинарастворяют...

Номер патента: 1250936

Опубликовано: 15.08.1986

Авторы: Булаев, Горбатых, Кабыш, Козак

МПК: G01N 29/04

Метки: бетонов, легких, свойств, физико-механических, ячеистых

...уровня глубины вдавливания, Критерием для выбора глубины вдавливания штампа принимают фактор сохранения сплошности изделия (образца) в целом, масштабный фактор и уровень информативности контрольных критериев, При достижении заданного уровня глубины вдавливанияштампа вдавливание прекращают и измеряют контрольные критерии: энер-,. гию, затраченную на вдавливание, и энергию сигналов акустической эмиссии, вселенную материалом при вдав ливании штампа, которая характеризует энергию, выделенную в результате испытания. По результатам испытания в соответствиис измеренными контрольными критериями по тарировочной зависимости вида /: ДХ + 87 С , где У -свойство материала; Х - работа, затраченная на испытание (на вдавливание): 7 - энергия...

Номер патента: 1206007

Опубликовано: 23.01.1986

Автор: Булаев

МПК: B23B 5/08

Метки: головка, резцовая, станка, токарно-бесцентрового

...в котором установлен цанговый механизм, вклю чающий корпус 2, внутри которого размещены ползун 3 и цанга 4, жестко связанная с, последним с помощью крепежного винта 5. Ползун 3 выполнен в виде втулки с тремя гнездами, рас положенными на торцовой поверхностиопод углом 120 по окружности. Ползун 3 подпружинен относительно корпуса 2 в осевом направлении цилиндрическими пружинами 6, установленными в гнеэ дах ползуна 3 с упором в диск 7. Регулирование усилия сжатия пружин 6 в корпусе 2 осуществляется гайкой 8. Цанга 4 выполнена разрезной с 3 лопатками, на конических поверхностях З 0 которых выполнены сквозные пазы.В каждом пазу лепестков цанги 4 размещен сферический ролик 9, свободно вращающийся на оси 10 и взаимодействующий с...

Номер патента: 1158154

Опубликовано: 30.05.1985

Авторы: Булаев, Галицкий

МПК: A43D 8/26

Метки: клеймения, кож

...время как остальные наборы электро- сопротивлений в этот момент являютсй дополнительными. Привод 4 барабана выполнен в виде маломощного . електродвигателя сб встроенным редуктором, блок 5 фиксации положения барабана выполнен в виде концевых выключателей 13 и Фиксаторов 14 положения. Блок 8 управления электрически связан с приводом 4 вращения барабана, блоком 5 фиксации положения барабана, привоцом 15 механизма перемещения красящей ленты.3Выводы каждого набора электросопротивлений 3 подключены к соответствующим подпружиненным контактам 17 позиционного коммутатора 6сигналов. Коммутатор.б сигналов состоит из общей группы контактов 18,связанной через коммутирующее приспособление 19 с генератором импульсов 16 и группой подпружиненныхконтактов...

Номер патента: 1143755

Опубликовано: 07.03.1985

Авторы: Бобин, Борисов, Булаев, Виноградов, Евдокимов, Музыкантова, Румянцев, Рыжов, Силаев, Скубин

МПК: C08L 23/04, C09J 3/14

Метки: адгезионная, композиция

...мас.%:У-Аминопропилтриэтоксисилан О, 1-3,0Винилтри(этоксиэтокси)силанТермостабилизатор О, 1-0,5Полиэтилен О, 1-3,0 Адгезионную прочность композиции к стали определяют методом отслаивания образца от металла подоуглом 180 , водостойкость адгезии - тем же методом после выдержки обили сополимерэтилена с винилацетатомили их смесь ОстальноеКомпозиция может дополни- нительно содержать молотую слюду в количестве 1,0-20,0 мас.%. В композиции используется сополимер эгилена с винилацетатом (содержание винилацетата 5-30 мас.%), наполни- тель - молотую слюду (ГОСТ 855-74, просев через сито В 0160 не более 0,2 мас.%),-аминопропилтриэтоксислан (АГМ) винилтри(этоксиэтокси) силан (ГВС).В качестве термостабилизаторов используются известные для...

Номер патента: 1086554

Опубликовано: 15.04.1984

Авторы: Булаев, Галицкий, Лударь, Эльман

МПК: H03K 12/00

Метки: датчик, импульсный, частоты

...достиГается тем, что.импульсный датчик частоты напряжения, содержащий амплитудный селектор и трансформатор, первичная обмотка которого подключена к источнику контролируемого напряжения, имеет диоды, а амплитудный селектор выполнен в виде-б-триггера, причем входы триггера через диоды подключены к вторичной обмотке трансформатора, средняя точка которой заземлена.На фиг. 1 изображена схема предлагаемого датчика; на фиг. 2 - графики .напряжений. 49Импульсный датчик частоты напряжения фиг. 1) содержит трансформатор 1, первичная обмотка 2 которого подключена к источнику контролируемого напряжения не показан), а вы воды вторичной обмотки 3 через разде лительвые диоды 4 и 5 подключены к соответствующим входам триггера б, при этом средняя точка...

Номер патента: 1049586

Опубликовано: 23.10.1983

Авторы: Булаев, Галицкий, Лударь, Эльман

МПК: D01H 13/14

Метки: прядильной, работы

...средством предварительной сигнализации, выполненным ввиде сигнальной лампы 13, и счетчиками 5-7. Коммутатор 12 соединенс сигнальными средствами перезаправок каждого рабочего места, выполненными в виде сигнальных ламп 14.В устройство входят также автономный источник 15 питания, которыйподключен через первый вход ключа 16 к входу питания блока 3 контроля, исвязанные между собой датчик 17 напряжения, блок 18 выдержки времени ииндикатор 19. Вход датчика 17 подключен к второму выходу блока 15 питания, а выход блока 18 выдержкивремени через второй вход ключа 16к индикатору 19,Устройство работает следующимобразом,10 Высокочастотный сигнал, поетупающий от датчика 2 и пропорциональныйскорости намотки нити, преобразуетсяв низкочастотный сигнал...

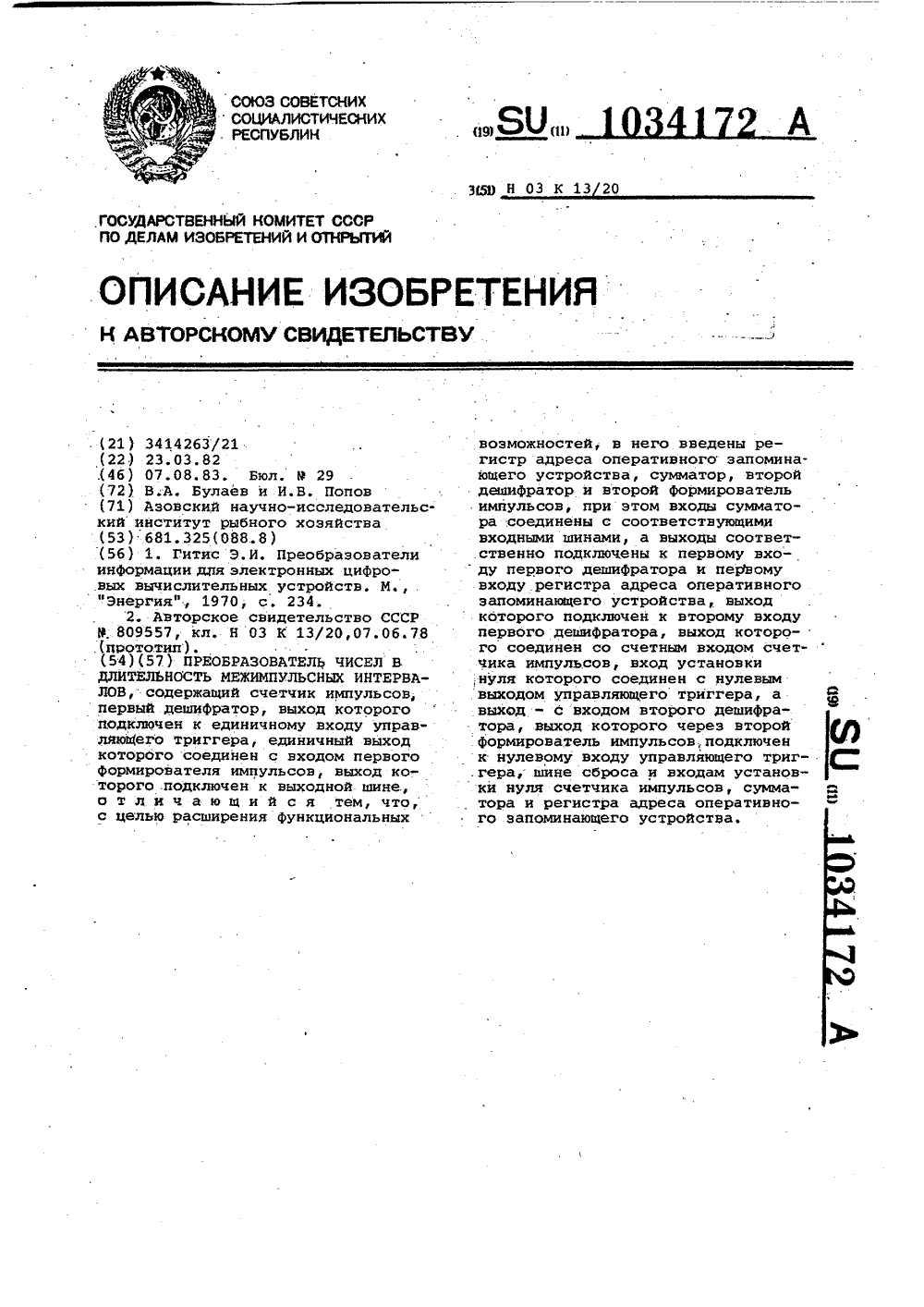

Номер патента: 1034172

Опубликовано: 07.08.1983

Авторы: Булаев, Попов

МПК: H03K 13/20

Метки: длительность, интервалов, межимпульсных, чисел

...входу регистра оперативного запоминающего устройства, выход которого подключен к второму входу первого дешифратора, выход которого соединен со счетнымвходом счетчика импульсов, вход ус.тановки нуля которого соединен с нулевым выходом. управляющего триггера, а выход - с входом второго де-; шифратора, выход которого через вто рой формирователь импульсов подключен к нулевому входу управляюшего триггера, шине сброса и входам установки нуля счетчика импульсов, сумматора и регистра адреса оперативного запоминаюшего устройства.На чертеже показана структурная электрическая схема предлагаемого преобразователя. Преобразователь содержит дешифратор 1, управляющий триггер 2, счетки 3, второй дешифратор 4, фор. мирователь 5 и 6 импульСов, выходную...

Номер патента: 1029031

Опубликовано: 15.07.1983

Авторы: Анчихорова, Бесчеревных, Булаев

МПК: G01N 1/00

Метки: анализа, послойного, почв, сосуд

...Стенки образованы из одинаковыхскрепленных между собой штифтами 3прямоугольных брусьев 4 с верхнимии нижними торцовыми выступами и симметричными относительно прорези 2 выемками на верхней и нижней сторонах.Высота выемки равна половиЬе шириныпрорези.На верхних выступах выполненыпазы 5, а на нижних выступах выполнены отверстия,6. Прорези 2 расположены вдоль середины одной из боковых сторон каждого бруса 4 и имеютглубину, равную половине его ширины.Пользуются сосудом для послойногоанализа почв следующим образом,Для размещения в сосуде поцвы, с;которой производятся опыты, сначалаего собирают. Для этого берут двапрямоугольных бруса 4 и устанавливаютдруг на еруге таким образом, чтобыу обоих брусьев пазы 5 были расположены сверху, а...

Номер патента: 1027513

Опубликовано: 07.07.1983

Авторы: Бахмутский, Булаев, Галицкий, Дубинский, Каральник, Коган, Федоренко

МПК: G01B 11/28

Метки: площади, фигур, эластичного

...материала, содержащей станину с установленнымна ней транспортирующим валом, прижимные диски, источник излучения,фотоприемникй и схему обработки сигнала, транспортирующий вал выполнен с кольцевыми проточками, источник излучения - в виде ряда излучающих элементов, каждый из фотоприемников установлен в соответствующей 4 Опроточке транспортирующего вала, акаждый из излучающих элементов установлен в соответствующем зазоре меж-.ду дисками соосно фотоприемникам,фотоприемники и излучающие элементы 4закреплены на станине,На фиг, 1,схематически изображенамашина для измерения площади фигур, общий вид, на фиг. 2 - сечение А-Аиа Фиг. 1,Машина состоит из станины 1 с установленным на ней транспортирующим валом 2, прижимных дисков 3, источника...

Номер патента: 1018753

Опубликовано: 23.05.1983

Авторы: Булаев, Гальперин, Голиусов, Исаченков

МПК: B21D 22/24

Метки: реализации

...трубы 1 из плоской заготовки и обратной вытяжки деформирующего усилия на ступени 2 полуфабриката в осевом направлении с фиксированием одного из торцов полуфабриката. Глубина гофров вытягиваемой детали ограничивается лишь условиями прочности деталей устройства для обратной вытяжки, состоящего из пуансонодержателя 3, выполненного в виде трубы с Ъ-образным пазом на одной из торцевых поверхностей, в который частично входит и свобод-, но устанавливается пуансон 4, выполненный в виде кольца с круглым поперечным сече 5 10 15 20 25 30 35 40 45 50 55 нием. Пуансон 4 и пуансонодержатель 3 надеты сверху на полуфабрикат 1 со стороны меньшего диаметра и опираются на его ступень, полуфабрикат 1 в свою очередь надет сверху большим диаметром и...

Номер патента: 1014498

Опубликовано: 30.04.1983

Авторы: Бесчеревных, Бобриков, Бочков, Булаев, Буштец, Курзов, Матукевич

МПК: A01C 7/20

Метки: сошник

...способствует появлению дружных всходов. Равномерность глубины заделки семян снижается также из-за колебаний углубителя при его перемещении в почве, которые передаются на стойку с закрепленным на ней семянаправителем, так как углубитель и семянаправитель смонтированы на общей стойке. Кроме того, в известном сошнике не обеспечивается внесение удобрений на дно образованной углубителем борбзды вследствие того, что нижний конец патрубка для высеваемого материала удален от 40 дна борозды..Цель изобретения - повышение равномерности заделки семян и удобрений в почву.Указанная цель достигается тем, что стойка дисков выполнена полой, а над ней уста новлен туковый патрубок углубителя, при этом нижний конец патрубка расположен на одном уровне с...

Номер патента: 1002108

Опубликовано: 07.03.1983

Авторы: Брольник, Булаев, Виленкин, Денисов, Крестешников, Папанов, Шнайдер

МПК: B23D 21/00

Метки: движущихся, непрерывно, резки, станок, труб

...воэможностью взаимодействия с план 3 10021кой, а ось вращения шестерни установлена в вертикальной плоскости,На фиг, 1 изображен станок, видсверху, на фиг. 2 - то же, вид сбоку; нафиг, 3 - разрез А=А на фиг. 2; на фиг. 4кинематическая схема механизма перемещения каретки,Станок содержит станину 1 с направляющими 2, по которым перемещается очьрезная каретка 3 посредством механизма 1 оперемещения. Механизм перемещения состоит из редуктора 4, смонтированногона станине 1, шестерни 5, зубчатой рейки 6, роликов 7, планки 8,Ось вращения шестерни 5 установлена Иперпендикулярно основанию станины. Зубчатая рейка 6, находящаяся в зацеплениис шестерней 5, смонтирована на кареткесоответственно расположению шестерни,Оси роликов 7 расположены...

Номер патента: 1001937

Опубликовано: 07.03.1983

Авторы: Асламазова, Булаев, Буяновская, Мунчаев, Пальчун, Полякова, Раджабов, Риттер

МПК: A61K 31/047, A61P 27/16

Метки: внутрилабиринтного, гидропса, дегидратирующее, диагностики, средство

...кохлеовестибулопатия. После проведения глицеролового теста отмечено: через 3 ч повышение слуховых порогов на 5- 1 О дБ на частотах 250- 1000 Гц, падение разборчивости речи на 10 Й, повышение порогов возбудимости при купулометрии на 937 4отолитовой реакции на 12 см и уменьшение амплитуды компенсаторного отклонения глаз на 10 . Гидропса лабиринта нет.При проведении дегидратации ксилитом (через 6 дней после проведения глицеролового теста) в розе 0,75 г/кг массы через 30 мин отмечено; повышение осмолярности сыворотки крови (с 293 до 308) и содержание калия (с 4,48 до 4,70); через 60 мин отмечено: на стороне больного уха повышение слуховь 1 х порогов на 10 дБ на,частотах 125- 2000 Гц, падение разборчивости речи на 25/, повышение порогов...

Номер патента: 979534

Опубликовано: 07.12.1982

Авторы: Бахмутский, Булаев, Галицкий

МПК: D01H 13/16

Метки: нити, обрыва

...с задержкойвремени, определяемой блоком выдержки времени. В результате этогобыстродействие устройства понижено,что ограничивает его применение нанамоточном оборудовании с высокойскоростью намотки,Цель изобретения - повышениебыстродействия устройства.Указанная цель достигается тем,что устройство контроля обрыванити, содержащее излучатель и фо"топриемник, подключенный к блокувыдержки времени, имеет статическийтриггер, причем выход фотоприемникадополнительно подключен к первомувходу статического триггера, .второй ЩУК 677.051,125.979534 Формула изобретения аказ 9289/11 Тираж 465 Подписно ВНИИ 1 Филиал ППП "Патент", г.ужгород, ул.Проектная,4 короткие импульсы с большой скважностью и периодом следования Т .Эти импульсы, с одной...

Номер патента: 971139

Опубликовано: 07.11.1982

Авторы: Бесчеревных, Бобриков, Бочков, Булаев, Буштец, Гасилин, Иванов, Матукевич, Штафинский

МПК: A01C 7/20

Метки: внесения, орган, почву, рабочий, удобрений

...закреплен настойке при помощи штифта, взаимодействующего с соосными отверстиями ско- Ибы и болтового соединения накладок.На фиг. 1 изображен предлагаемыйрабочий орган для внесения удобрений,вид сбоку; на фиг. 2 - сечение А-А нафиг, 1, на фиг, 3 - сечение Б-Б на 2 ОфиГе 1Рабочий орган для внесения удобрений в почву содержит стойку 1, стреловидную лапу 2 и углубитель 3 с тукопроводом 4, закрепленные на стойке 1, 25Стойка 1 в верхней части снабжена накладками 5 с отверстиями 6 под болты,а в нижней части- скобой 7 с сооснымиотверстиями 8 в боковых стенках, смонтированной со стороны углубителяе 3. На 36углубителе 3 в верхней части выполненопродолговатое отверстия 9, а напротивскобы 7 - выступ 10 с пазом 1 1, ширина которого равна диаметру...

Номер патента: 967330

Опубликовано: 23.10.1982

Авторы: Бесчеревных, Бобриков, Булаев, Буштец, Зорин, Сысолин

МПК: A01C 7/20

Метки: внесения, локального, почву, удобрений

...4, причем нижнее звено 13 параллелограммного механизма навески связано с осью .8 вдавливающего,катка, 20Для очистки почвы с боковых сторон направляющих и с цилиндрической поверхности вдавливающего катка имеются соответственно чистики 14 и 15. Для регулирования глубины хода ножа 1 и катка 6 служит рычажный механизм 16.Устройство для локального внесе.ния удобрений в почву работает сле" дующим образом.С помощью подпружиненных нажимных штанг 3 и 10, связанных с тягами- поводками 2 и 11, устанавливают нож1 и вдаливающий каток б на глубину, соответствующую глубине внесения в почву удобрений, а при помощи парал- З 5 лелограммного механизма 12 регулиру ют глубину хода сошника 4 в пределах 1,5-2,.0 см в зависимости от вида вносимого в почву...

Номер патента: 967326

Опубликовано: 23.10.1982

Авторы: Бесчеревных, Бобриков, Бочков, Булаев, Буштец, Курзов, Матукевич

МПК: A01C 7/00

Метки: сеялка

...11 для удобрений, механизм 12 подъема, опускания и регулирования глубины хода сошников, тукопроводы 5 13 и семяпроводы 14, Сеялка снабжена дополнительным рядом анкерных сошников 11 для удобрений, установленным между основным рядом анкерных сошников для удббреннй и рядом зерновых 10 сошников 18,Анкерные сошники 11 в поперечном направлении установлены на раме в междурядьях между зерновыми сошниками 10, при этом рабочая часть 15 каждого анкерного сошника 11 для удобрений состоит иэ долотообраэного рыхлитвля 15 с режуцей кромкой 1 брасположенной на одном уровне с образуюцей дно борозды режущей. кромкой зернового сошника 10, и ножа-углубителя 17. Анкерные сошники 11 для удобрений крепятся к раме 1 . посредством стоек 18 и.поводков 19 и...

Номер патента: 960744

Опубликовано: 23.09.1982

Авторы: Барабанщиков, Булаев, Жуков, Степкин, Якимов

МПК: G05B 23/02

Метки: полупроводниковых, узлов

...18 и реверсивный счетчик 19 не проходят. Кроме того, в исходном состоянии с прямого выхода триггера 14 запрещается работа усилителя 7, и поэтому перемещения по оси Х(У) не происходитВ случае, если время отработки шага перемещения по оси Х(У) больше времени опускания зондовых головок (длительности отрицательного импульса), работа далее будет происходить следующим образом. По окончании дей-. ствия отрицательного импульса с Формирователя 9 сигналов. задержки ( задний Фронт импульса) на измеритель 3 поступает сигнал начала измерения и снимается запрет с логического эле25 мента И 17, чем обеспечивается прохождение импульсов стабильной частоты на счетчик-регистр 18. Поступление импульсов на счетчик-регистр 18 и распределитель 12...

Номер патента: 948558

Опубликовано: 07.08.1982

Авторы: Булаев, Вавилин, Денисов, Карпов, Сироко, Шнайдер

МПК: B23D 21/04

Метки: резки, труб

...в шпинделе 1 устройства посредством телескопической бронзовой втулки 14. Рычаги 10 шарнирно установлены на ребрах 15 корпуса 3 отрезного патрона. На периферии корпуса патрона 3 в расточке установлен стакан 16, в котором смонтирован насос.17, на выходном валу которого установлена муф-. та 18, связанная с валом 19. Ба валах 19 и 20 установлены конические шестер- ни 21 и 22, Цилиндрическая шестерня 35 23, установленная на валу 20, взаимодействует с неподвижным колесом 24, закрепленным на корпусе устройства 25,Валы 19 и 20 монтируются в съемном стакане 26. К.торцу стакана 16 кре- . 40 пятся Фильтры 27 и 28, образующие кольцевое пространство под всасывающим отверстием 29, Через отверстия 30 и 31 насос 17 соединен с каналами системы...

Номер патента: 946504

Опубликовано: 30.07.1982

Авторы: Булаев, Вишняков, Пальчун

МПК: A61B 5/00

Метки: аппарата, вестибулярного, исследования

...винта 3, с помощью которого происходит натяжение тросов 4, потенциометра 5, выход которого подключен к регистрирующему прибору бУстройство работает следукщим образом.При угловом отклонении рамы 2 с закрепленным в ней креслом 1 происходит скручивание тросов 4, сила упругости которых вызывает движение кресла с укреплением в направлении точки покоя. По инерции кресло движется в противоположную сторону, достигая отклонения с несколько меньшей амплитудой, чем первоначальная. Такие колебания постепенно затухают и кресло останавливается в точке покоя. Для регулировки периода колебаний служит регулировочный винт 3, натяжение которого может изменять период колебаний. Для регистрации движения кресла 1 служит потенциометр 5, ось которого...

Номер патента: 890082

Опубликовано: 15.12.1981

Авторы: Боровик, Булаев

МПК: G01J 1/44

Метки: двухканальный, фотометр

...выходе возникает излучение, которое проходит через оптический фильтр 5, и воспринимается приемником излучения 6. Сигнал,возникающий на выходе приемника излучения 6, несет в себе информацию о составе вещества в рабочей 4 и эталонной 3 кюветах, Этот сигнал усиливается и разделяется с помощью устройзо ства разделения сигналов 7. Сигнал с рабочего выхода устройства разделения сигналов 7 поступает на вход усилителя 8, где,он сравнивается с сигналом опорного источника 9. Сигнал с выхода усилителя 8, возникающий вследствие разности между сигналами опорного источника 9 и рабочего выхода устройства 7, воздействуя на оптический излучатель 1, изменяет интенсивность его излучения так, что фв эти сигналы выравниваются. Таким образом, величина...

Номер патента: 810508

Опубликовано: 07.03.1981

Авторы: Булаев, Зайцев, Кремлин, Чеча

МПК: B29C 27/02

Метки: пистолет, сварки, термопластов

...изделий переменной толщины.25 На фиг. 1 изображено устройство, общийвид; на фиг. 2 - разрез А - А фиг. 1,Пистолет для сварки термопластов содержит корпус 1, внутри которого выполнены обогреваемые электронагревателями 2 и00 3 канал 4 для расплавления термопластпч 810508ного присадочного прутка и канал 5 для нагрева газообразного теплоносителя. На корпусе закреплены формующая головка 6, механизм принудительной подачи прутка, включающий электродвигатель 7, редуктор 8, на выходном валу 9 которого установлен подающий ролик 10, и подпружиненный прижимной ролик 11, смонтированный на верхней откидной крышке 12,Пистолет содержит также размещенный в корпусе вентилятор 13, вал 14 которого кинематически связан с редуктором 8 посредством...

Номер патента: 752728

Опубликовано: 30.07.1980

Авторы: Барабанщиков, Булаев, Доброслов, Ивоботенко, Копылов, Мелькумов

МПК: H02P 8/00, H02P 8/24

Метки: двухпакетным, шаговым, электродвигателем

...воздействия на элемент ИЛИ 11 и, одновременно преобразуясь в инверторе 12 в логическую 1, разрешает прохождение команд от распределителя импульсов через элемент И 13. Таким образом, во время отработки программы сигналы от блока 7 не поступают на обмотки пакета 5 двигателя, которые коммутируются только импульсами от распределителя импульсов по цепи: выход распределителя 1 - элемент ИЛИ 11 - элемент И 13 - вход усилителя 3 мощности.После окончания программного перемещения блок 8 переключений обеспечивает возможность управления обмотками пакета 5 шагового двигателя от блока 7 выделения и преобразования ЭДС. На вход блока 7 поступает напряжение с ортогональных обмоток 1 и 11 пакета 4 (см. фиг. 3, а), переменная составляющая которого...
