Индуктор-трансформатор

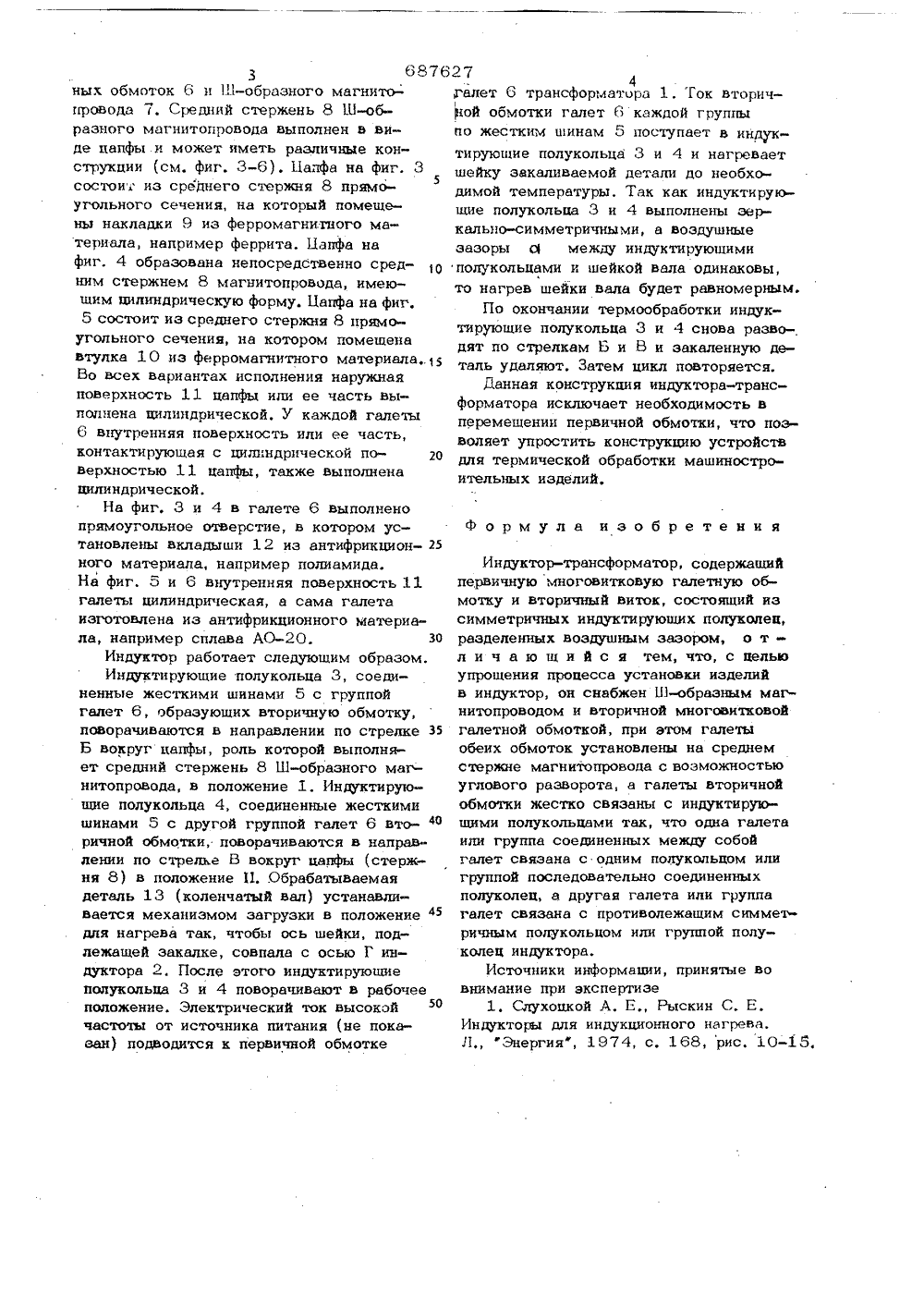

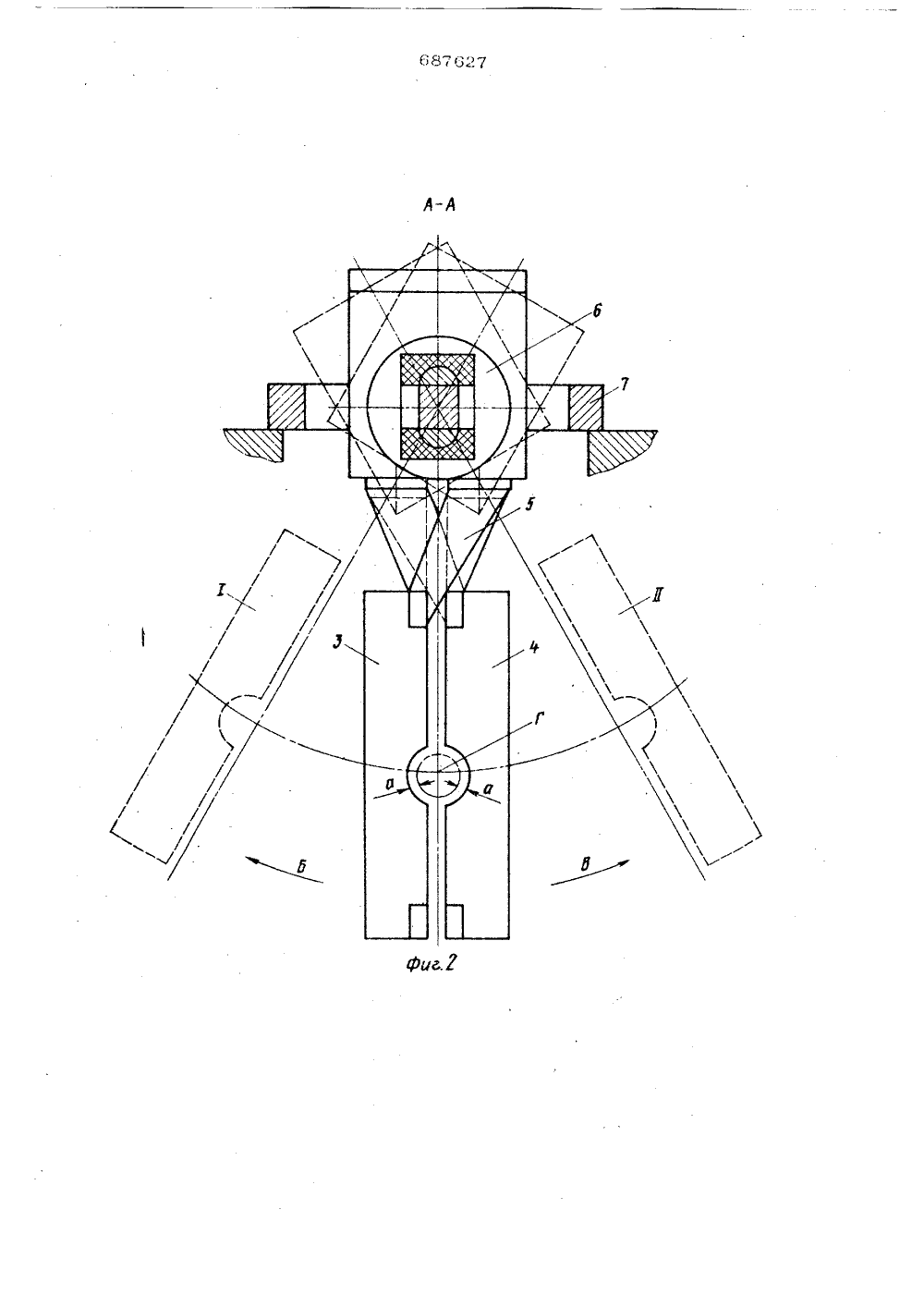

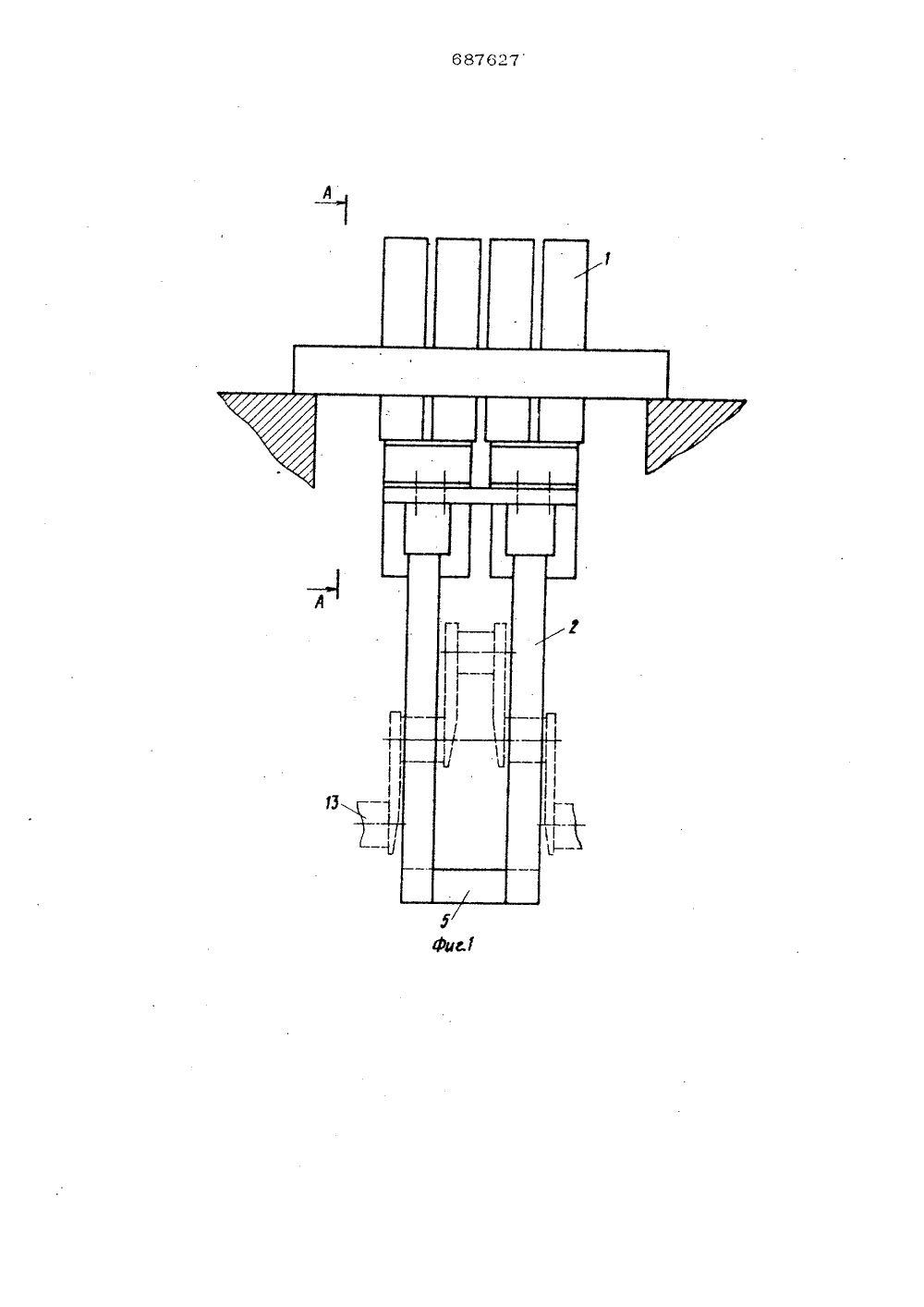

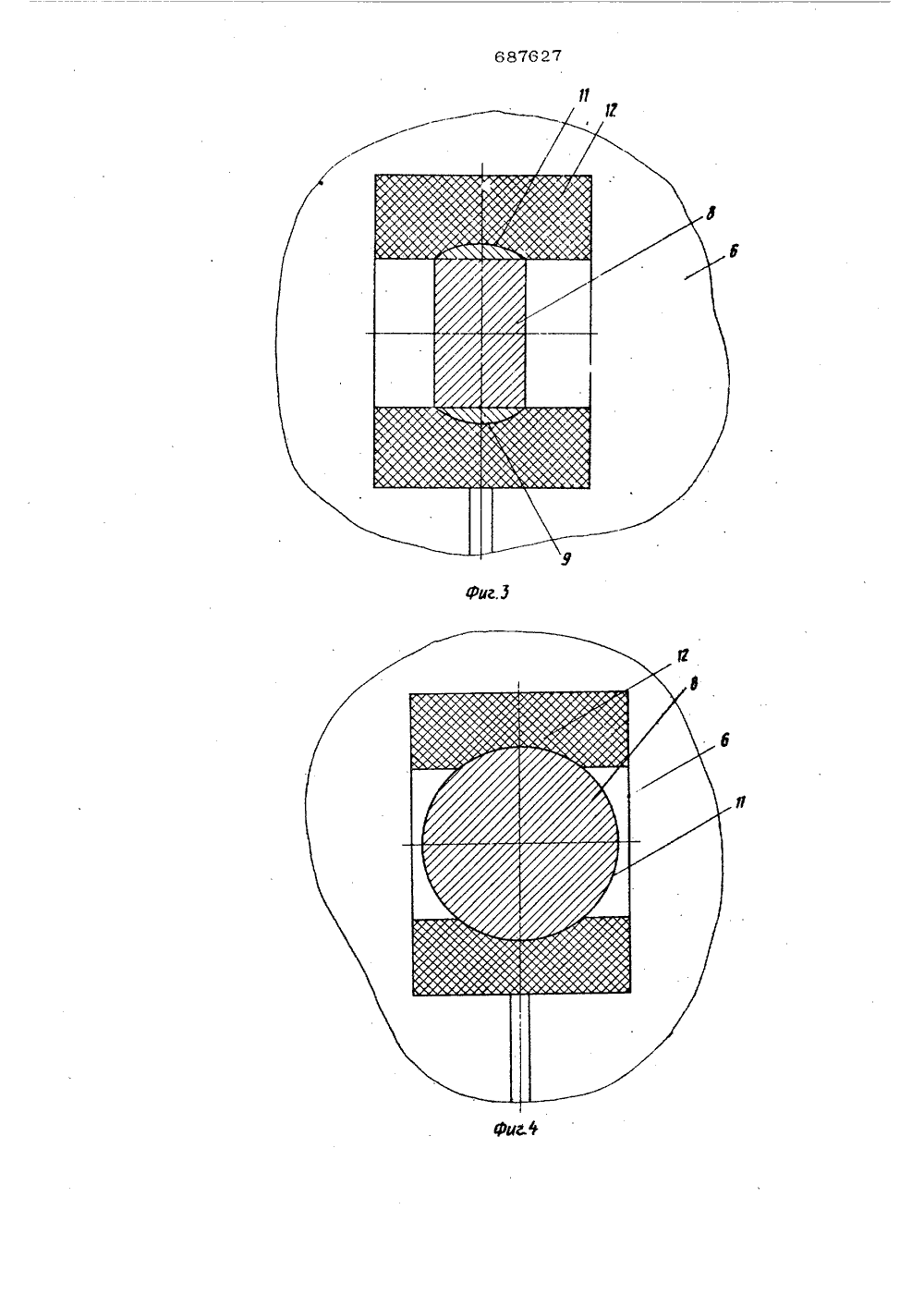

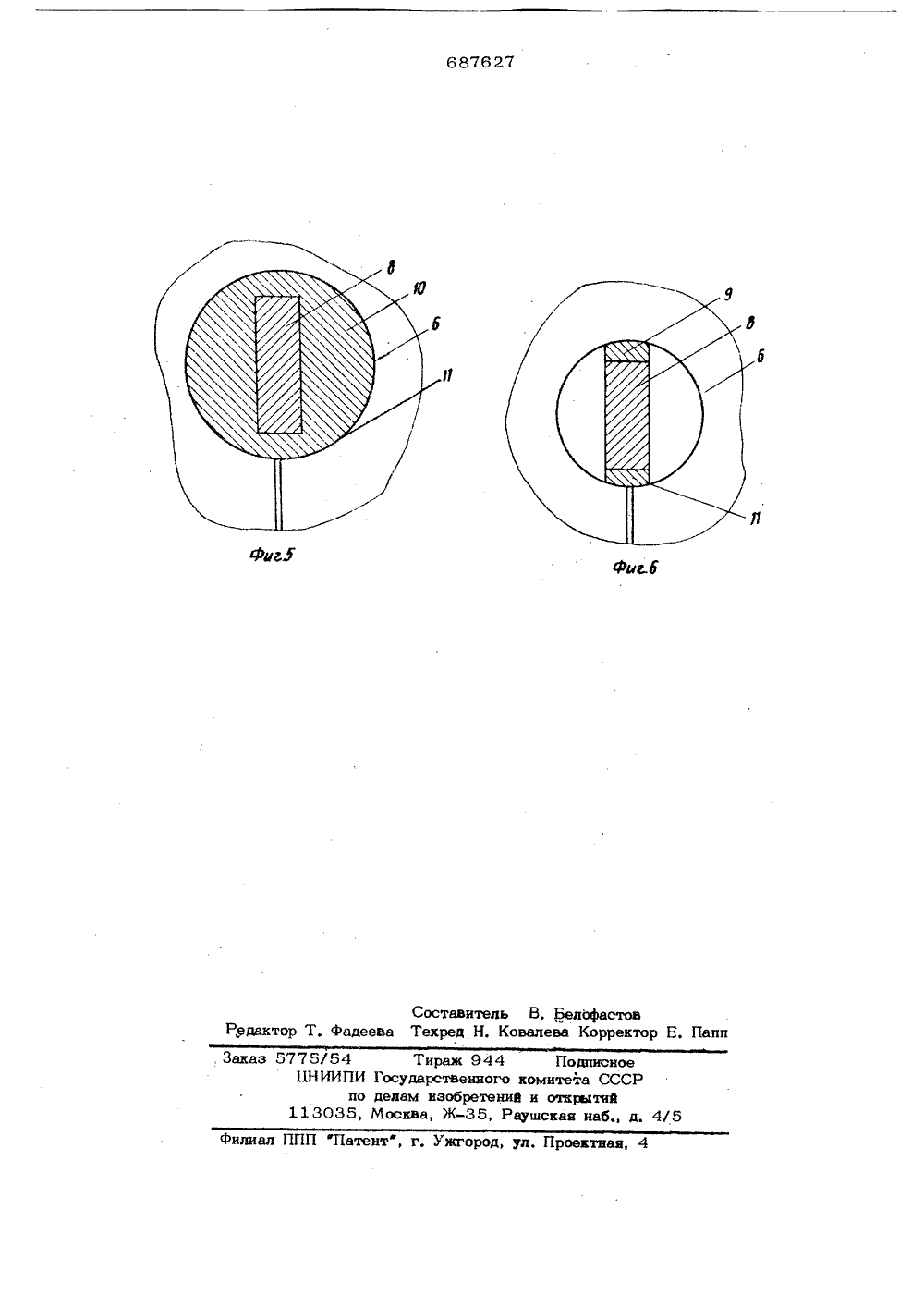

Союз Соаетскнх Соцналнстнцескнх РеспубликОП ИСАНИЕизовеетенияК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 1687627Гасударственный квинтет СССР аа делам изобретений и открытий( 54) ИНДУКТОР-ТРАНСФОРМАТОР Изобретение относится к области индукционного нагрева и может быть применено в устройствах для индукционной термообработки изделий.Известен индуктор-трансформатор для нагрева цилиндрических изделий, например шеек коленчатых валов, содержащий подвижную в осевом направлении первичную многовитковую обмотку, охватывающую вторичный виток, выполненный из поворотных разводных полуколец, разделенных между собой воздушным зазором )11.Недостатком известного индуктора является сложность загрузки в него изделий типа коленчатых валов,Целью изобретения является упрощение процесса установки изделий в индуктор.Это достигается тем, что индуктор снабжен Ш-образным магнитопроводом и вторичной многовитковой галетной обмоткой, при этом галеты обеих обмоток установлены на среднем стержне магнитопровода с возможностью углового раэ, Шевченко и М. И. Гершон ворота на нем, а галеты вторичной обмотки жестко связаны с индуктирующими полукольцами так, что одна галета или группа соединенных между собой галет связана с одним полукольцом или груп пой последовательно соединенных полуколец, а другая галета или группа галет связана с противолежащим симметричным еолукольцом или группой полуколец индуктора.10 На фиг. 1 показан предлагаемый индуктор-трансформатор, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг.3-6 изображена цапфа-галета (различные варианты выполнения),Индуктор-трансформатор содержит высокочастотный трансформатор 1 и разъем ный индуктор 2, индуктирующие полукольца 3 и 4 которого подключены жесткими шинами. 5 к выводам вторичной обмотки трансформатора. Высокочастотный трансформатор 1 состоит иэ галет,галет 6 трансформатора 1. Ток вторич 1 ной обмотки галет 6 каждой группы по жестким щинам 5 поступает в индуктирующие полукольца 3 и 4 и нагревает шейку эакаливаемой детали до необходимой температуры, Так как индуктирующие полукольца 3 и 4 выполнены зеркально-симметричными, а воздушныезазоры с 3 между индуктируюшимиполукольцами и шейкой вала одинаковы, то нагрев шейки вала будет равномерным.По окончании термообработки индуктирующие полукольца 3 и 4 снова разводят по стрелкам Б и В и закаленную деталь уделяют. Затем цикл повторяется.Данная конструкция индуктора-трансформатора исключает необходимость вперемещении первичной обмотки, что позволяет упростить конструкцию устройствдля термической обработки машиностроительных изделий. 687 ных обмоток 6 и 111-образного магнитопровода 7, Средний стержень 8 Ш-образного магнитопровода выполнен в виде цапфы и может иметь различные конструкции (см. фиг, 3-6), Цапфа на фиг. 3 состоит из среднего стержня 8 прямо 5 угольного сечения, на который помещены накладки 9 из ферромагнитного материала, например феррита. Цапфа на фиг, 4 образована непосредственно средним стержнем 8 магнитопровода, имеющим цилиндрическую форму. Цапфа на фиг.5 состоит из среднего стержня 8 прямоугольного сечения, на котором помещена втулка 10 из ферромагнитного материала,.15 Во всех вариантах исполнения наружная поверхность 11 цапфы или ее часть выполнена цилиндрической, У каждой галеты 6 внутренняя поверхность или ее часть, контактирующая с цилиндрической по верхностью 11 цапфы, также выполнена цилиндрической.На фиг, 3 и 4 в галете 6 выполнено прямоугольное отверстие, в котором установлены вкладыши 12 иэ антифрикцион ного материала, например полиамида. На фиг. 5 и 6 внутренняя поверхность 11 галеты цилиндрическая, а сама галета изготовлена из антифрикционного материала, например сплава А 0-20.30Индуктор работает следующим образом,Индуктирующие полукольца 3, соединенные жесткими шинами 5 с группой галет 6, образующих вторичную обмотку, поворачиваются в направлении по стредке 3 Б вокруг цапфы, роль которой выполняет средний стержень 8 Ш-образного мат нитопровода, в положение 1. Индуктирующие полукольца 4, соединенные жесткими щинами 5 с другой группой галет 6 вто ричной обмотки, поворачиваются в направлении по стрелка В вокруг цапфы (стержня 8) в положение П. Обрабатываемая деталь 13 (коленчатый вал) устанавливается механизмом загрузки в положение 45 для нагрева так, чтобы ось шейки, подлежащей закалке, совпала с осью Г индуктора 2. После этого индуктирующие полукольца 3 и 4 поворачивают в рабочее положение. Электрический ток высокой частоты от источника питания (не показан) подводится к первичной обмотке Формула изобретения Индуктор-трансформатор, содержащий первичную многовитковую галетную обмотку и вторичный виток, состоящий из симметричных индуктирующих полуколец, разделенных воздушным зазором, о т - личающийся тем,что,сцелью упрощения процесса установки изделий в индуктор, ои снабжен Ш-образным магнитопроводом и вторичной многовитковой галетной обмоткой, при этом галеты обеих обмоток установлены на среднем стержне магнитопровода с возможностью углового разворота, а галеты вторичной обмотки жестко связаны с индуктирующими полукольцами так, что одна галета иди группа соединенных между собой галет связана с одним полукольцом или группой последовательно соединенных полухолец, а другая галета или группа галет связана с противолежащим симметричным полукольцом иди группой полукодец индуктора.Источники информации, принятые во внимание при экспертизе1, Слухоцкой А, Е., Рыскин С. Е. Индукторы ддя индукционного нагрева, 11"Энергия", 1974, с, 168, рис, 10-15, 687627раж 944 Подписное енного комитета СССобретений и открытий -35, Рауаская набд аказ 5775/54 Ти ЦНИИПИ Государс по делам и 113035,Москва, Филиал ППП Патент", г. Ужгород, ул, Проектная Составитель В. Белофастов Редактор Тфадеева Техред Н. Ковалева Корректор Е. Папп 3
