Номер патента: 478881

Опубликовано: 30.07.1975

Авторы: Егоров, Перекопская

МПК: C21D 9/32

Метки: индуктор-трансформатор, нагрева

...обеих поверхностях разное, а его величина одинакова. В то же время она чамного превышает величину тока в первичной обмотке в связи с небольшой активной длиной и высокими электропроводными свойствами вторичного витка.Явление концентрации индуктирующего тока в индукторах-трансформаторах используется для нагрева поверхностей сложной фор- :ы. Однако применить известный индуктор для нагрева шестерен под закалку по впадине можно лишь после его усовершенствованля, так как вследствие эффекта близости между токами разного направления во вторичном витке они будут стягиваться навстречу друг другу и удаляться от поверхности нагреваемого объекта,Цель изобретения - повышение качества обработки.Это достигается тем, что вторичный виток и дукто 1...

Номер патента: 687627

Опубликовано: 25.09.1979

Авторы: Безменов, Болотинский, Гершонок, Головин, Шевченко

МПК: H05B 5/18

Метки: индуктор-трансформатор

...устройствдля термической обработки машиностроительных изделий. 687 ных обмоток 6 и 111-образного магнитопровода 7, Средний стержень 8 Ш-образного магнитопровода выполнен в виде цапфы и может иметь различные конструкции (см. фиг, 3-6), Цапфа на фиг. 3 состоит из среднего стержня 8 прямо 5 угольного сечения, на который помещены накладки 9 из ферромагнитного материала, например феррита. Цапфа на фиг, 4 образована непосредственно средним стержнем 8 магнитопровода, имеющим цилиндрическую форму. Цапфа на фиг.5 состоит из среднего стержня 8 прямоугольного сечения, на котором помещена втулка 10 из ферромагнитного материала,.15 Во всех вариантах исполнения наружная поверхность 11 цапфы или ее часть выполнена цилиндрической, У каждой галеты 6...

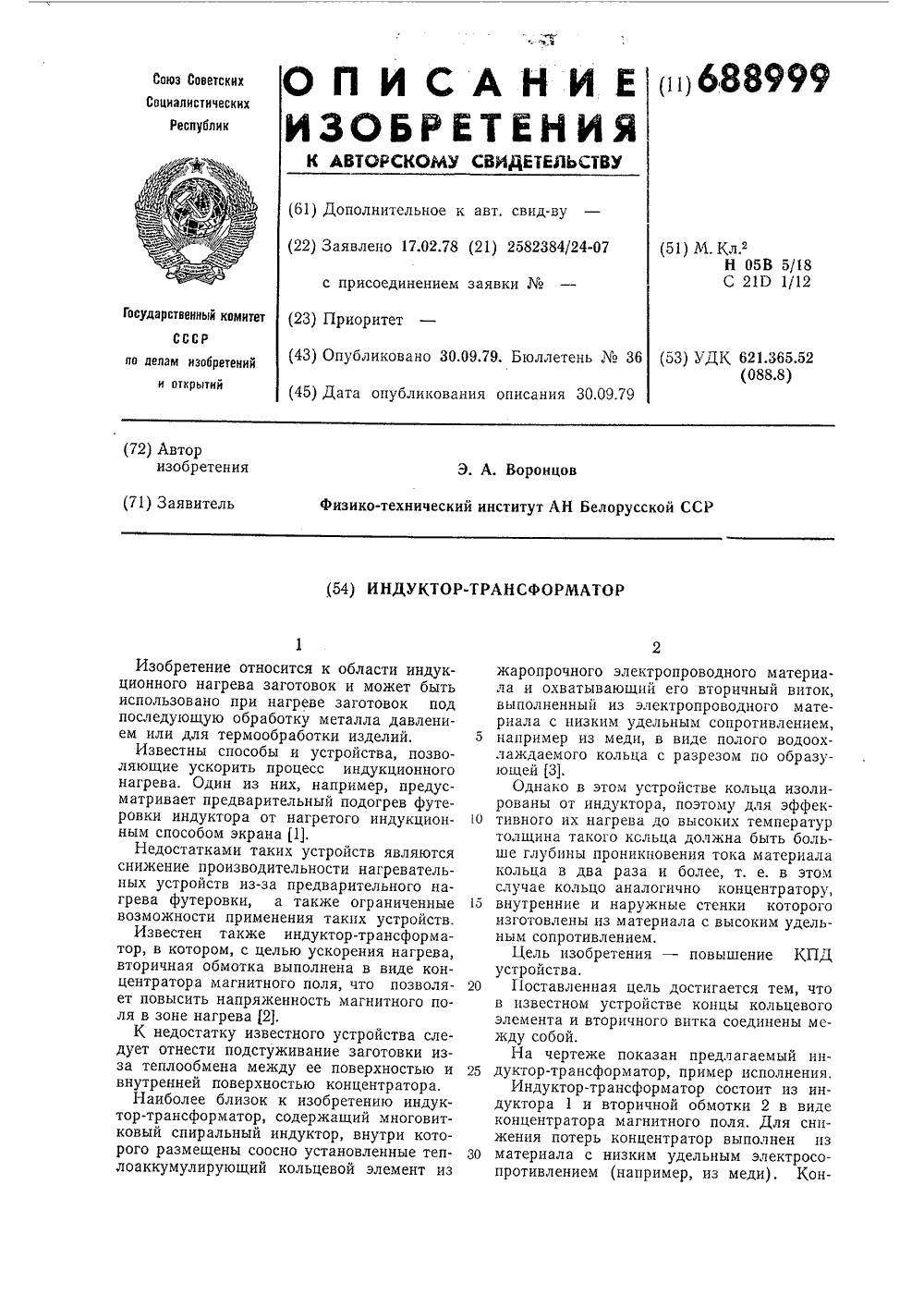

Номер патента: 688999

Опубликовано: 30.09.1979

Автор: Воронцов

МПК: H05B 5/18

Метки: индуктор-трансформатор

...концентратору, внутренние и наружные стенки которого изготовлены из материала с высоким удельным сопротивлением,Цель изобретения - повышение КПД устройства,Поставленная цель достигается тем, что в известном устройстве концы кольцевого элемента и вторичного витка соединены между собой.На чертеже показан предлагаемый индуктор-трансформатор, пример исполнения,Индуктор-трансформатор состоит из индуктора 1 и вторичной обмотки 2 в виде концентратора магнитного поля, Для снижения потерь концентратор выполнен из материала с низким удельным электросопротивлением (например, из меди), Кон688999 Составитель О Техред А. Га едринова ры: Е. Хмелева и 3. Тарасова едактор И. Грузова Типография, пр. Сапун центратор охлаждается водой. Внутри...

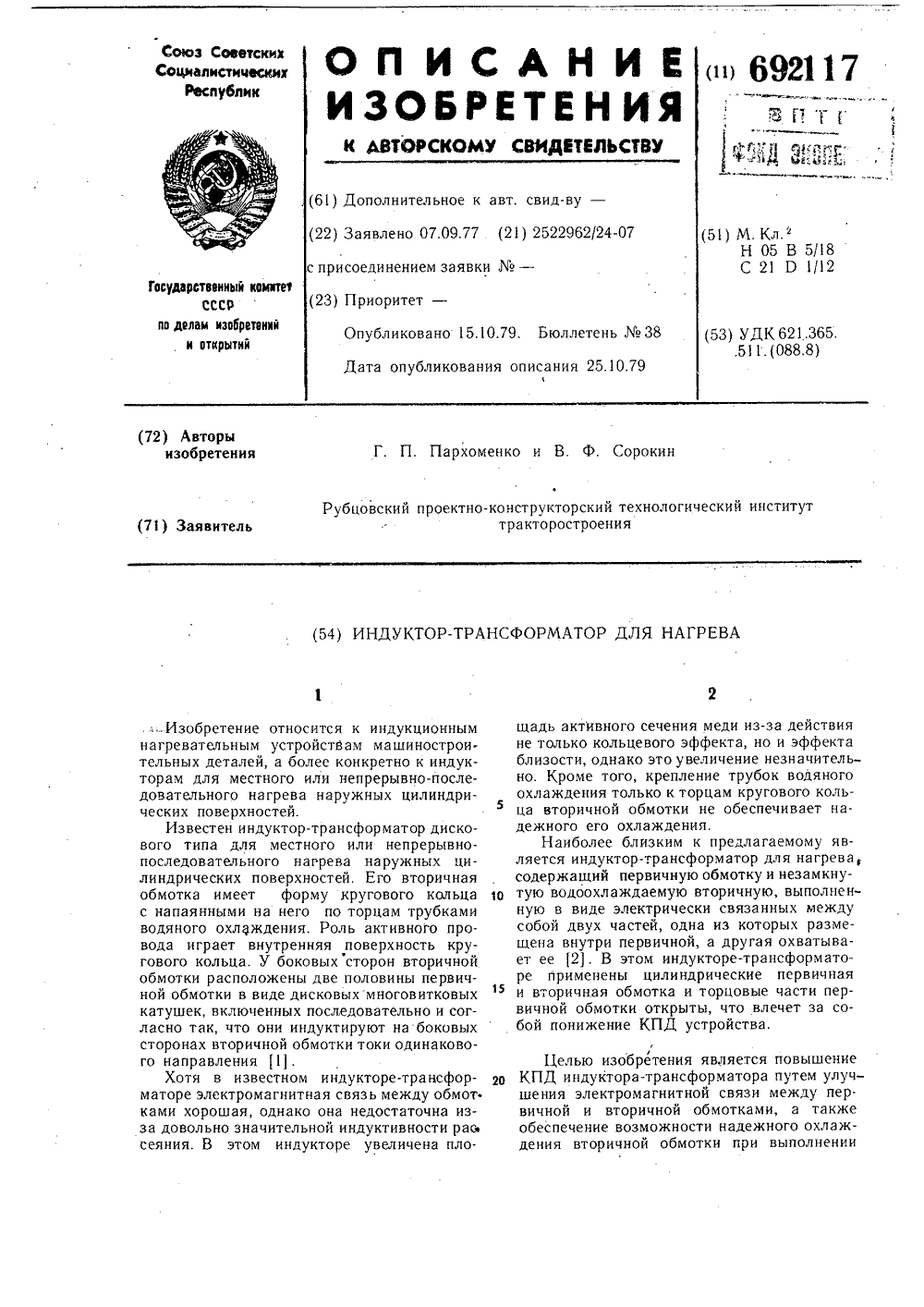

Номер патента: 692117

Опубликовано: 15.10.1979

Авторы: Пархоменко, Сорокин

МПК: H05B 5/18

Метки: индуктор-трансформатор, нагрева

...тока высокой частоты попервичной обмотке на внутренних поверхнос- Зтях внешнего кольца 4, боковой грани 1и наружной поверхности незамкнутого витка3 обеих половин вторичной обмотки индукти"руются токи одинакового направления, замыкагбгцИеся через поверхности разреза и 4 щвнутреннюю поверхность витка 3 в обеих половинах вторичной обмотки, Следовательно,по внутренней поверхности витка, играющей 4роль активного провода индуктора, и обеихполовин вторичной обмотки протекает ток,равный сумме токов, индуктированных навнутренних поверхностях кольца 4 и грани 1и на внешней поверхности витка,Таким образом, выполнение вторичной обмотки так, что она со всех сторон охватывает первичную, приводит к снижению индуктивности рассеяния до минимума, а это...

Номер патента: 1128407

Опубликовано: 07.12.1984

Автор: Шпанько

МПК: H05B 6/36

Метки: индуктор-трансформатор, нагрева

...размещенные внутри первичной, разнесены по разные стороны первичной обмотки и примыкают к ее боковым поверхностям, а концы каждого из колец соединены проходящими внутри них и параллельными оси индуктора перемычками.Вторичная обмотка индуктора может быть снабжена дополнительным незамкнутым водоохлаждаемым кольцом, примыкающим к внутреннему диаметру кольца, обхватывающего снаружи первичную обмотку, и установленным соосно с одним из колец вторичной обмотки, расположенной внутри первичной, и жестко соединенным с ним перемычками.На фиг. 1 изображен индуктор-трансформатор, общий вид (разрез В-В на фиг. 2); на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 1; на фиг. 4 выделена только активная часть вторичной обмотки и дан...
