Бассель

Номер патента: 1759901

Опубликовано: 07.09.1992

Авторы: Бассель, Бычков, Гармаш, Колесник, Корнев, Лифшиц, Мерсон, Петтик, Пилюшенко, Рязанцев, Скориданов, Смирнов

МПК: C21D 1/30

Метки: изложниц

...так как при этом процесс снятия напряжений происходит весьма интенсивно и контролю подвергается очень тяжело. В этом случае наблюдается образование большога количества горячих микротрещин на поверхности отливки, Начало вибрационной Обработки после дастижения отливкой температуры ниже 50 С таске неэффективно, так как в этом случае снятие остаточных напряжений протекает менее эффективно и требует весьма длительнога времени обработки,Окончание Вл 1 брационнай абаабатки ранее дости:.кения отливкой 45 С не приводит к паьышени 10 уровня снятия Остаточных напряжений, чта отрицательна сказывается на эксплуатационных характеристиках и стойкости отливок. Продолжение В 1 лброобрабатки г 1 асле достижения поверхнасть 1 О отливки те лг 1...

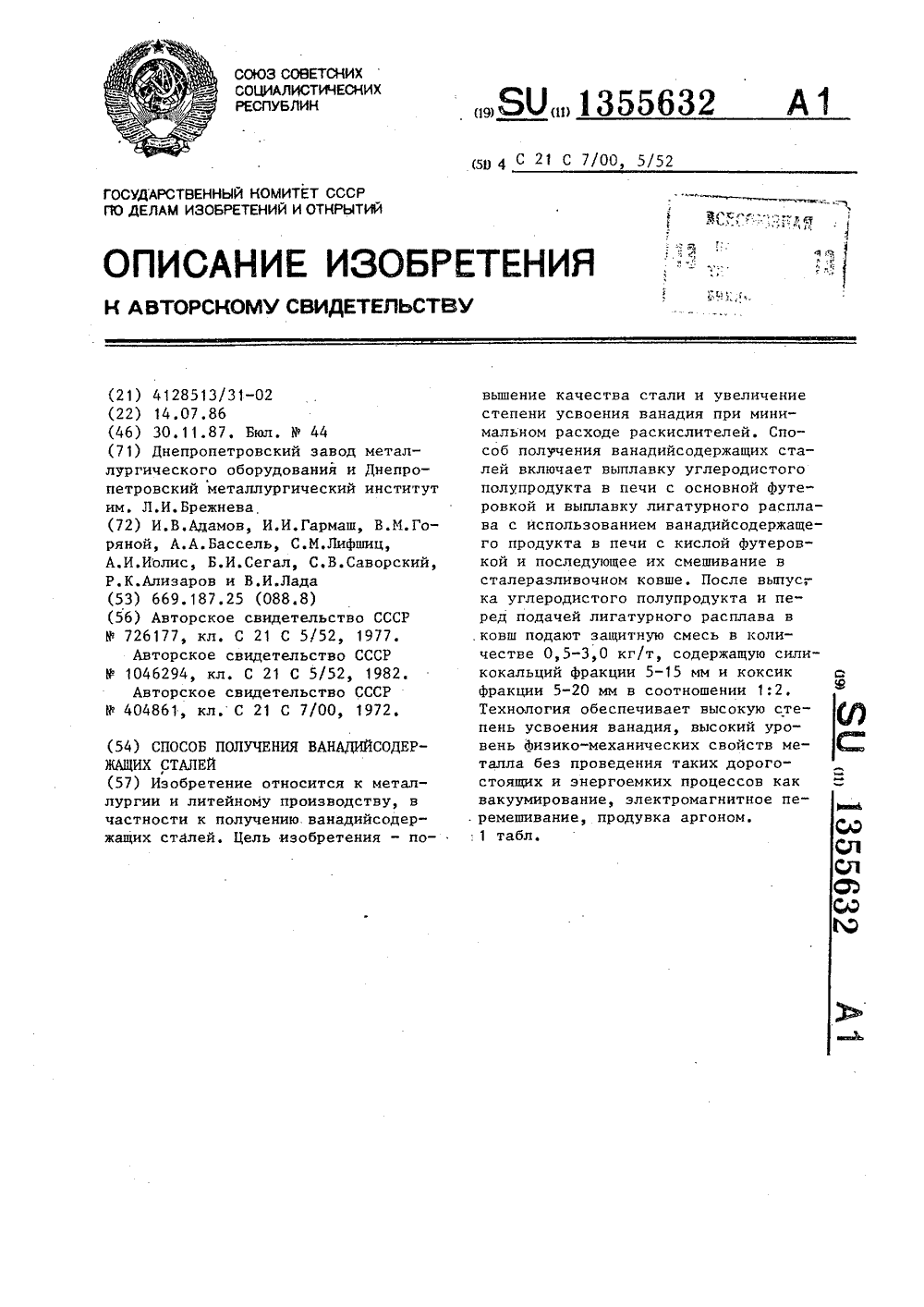

Номер патента: 1355632

Опубликовано: 30.11.1987

Авторы: Адамов, Ализаров, Бассель, Гармаш, Горяной, Иолис, Лада, Лифшиц, Саворский, Сегаль

МПК: C21C 5/52, C21C 7/00

Метки: ванадийсодержащих, сталей

...полупродукта с целью повышения степени усвоения ванадия, путем предотвращенияего окисления, в ковш вводится защитная смесь, состоящая иэ силикокальцияФракции 5-15 мм и коксика фракции 520 мм, в соотношении 1:2, в количестве 0,5-3 кг/т. Затем в ковш выпускают лигатурный расплав,Указанный гранулометрический состав компонентов защитной смеси обеспечивает проведение диффузионногораскисления при быстром растворениисмеси и высокой степени усвоения расплавом,Увеличение размеров Фракции свьппеуказанных приводиз к раскислению только металла, т,е. происходит осадочноераскисление.Уменьшение размеров фракции нижеоговоренного предела приводит к тому,что происходит только поверхностноераскисление шлака. Кроме того, смесьстановится летучей, что...

Номер патента: 1188182

Опубликовано: 30.10.1985

Авторы: Бассель, Бельферман, Герман, Гида, Ениколопов, Кедрина, Кнунянц, Поздерский, Стерлин, Черстков

МПК: C08G 2/18

Метки: полиацеталей

...1,210 моль/л (0,03 вес. ) бутилового эфира трехфтористого бора ВРэО (СН)в растворе в 6 мл циклогексана, Скорость подачи формальдегида 2,4 г/л мин, Получают 4 г продукта. Доля термостабильного сополимера 867; вязкость полимера 0,7; ММ 70 000.П р и м е р 4. Сополимериэация формальдегида с 1,3-диксоланом проводят аналогично примеру 1, но при 20 Со в течение 30 мин.К смеси 36,4 мп циклогексана с 1,6 мп (5,4 вес.7 1,3-диоксалана добавляют 7, 3" 10 моль/л (О, 014 вес. 7) СРэБО Н в растворе в 2 мп циклогексана. Скорость подачи формальдегида 6 г/лфмин. Получают 6,9 г продукта. Доля термостабильного сополимера 977; вязкость полимера 1,2, ММ 160 000.П р и м е р 5. Процесс проводят аналогично примеру 1, но при 60 оС. К смеси 35 мп...

Номер патента: 1016365

Опубликовано: 07.05.1983

Авторы: Александров, Бассель, Каменский, Ковалевич, Лисицын, Лифшиц, Местецкий, Руденко

МПК: C21C 1/10

Метки: модифицирования, чугуна

...к описанным выше дефектам литья. ФУменьшение содержания, магния враспнавв на фтором этапе модифицирования ниже 0,02% приводит к ухудшению формы графитных включений, появпению вермикупярного и ппастинчатогографита, увепичение содержания магниясвыше 0,07% приводит к появлению вструктуре цементита и дефектов питья, сэтим связанных, и, кроме тоГо, ведет кнеоправданному повышенному расходумодификаторов.Уменьшение содержания алюминия ниже 0,002% соответственно приводит кухудшению структуры, повышению отбепа, .а увеличение свыше 0,5% - к резкомууменьшению механических свойств чугуна,повышению хрупкости, ухудшению питейных свойств чугуна. П и а в к а 1. В индукционной печи промышленной частоты на стальных отходах с карбюриэатором выплавляют...

Номер патента: 977068

Опубликовано: 30.11.1982

Авторы: Бассель, Башкатова, Егорова, Сахиев, Синюков, Славнова

МПК: B07B 7/00

Метки: классификатор, центробежный

...половины центрального угла между соседними отверстиями диска, углы поворота потока будут различными, следовательно, и точность разделения меньше. Дополнительные повороты газовзвесп также способствуют выделению грубых частиц из потока тонкого материала.20 Применение предлагаемого центробежного классификатора позволит повысить эффективностьь классификации. Формула изобретения вод 5, ротор, состоящий из вала 6, с жест ко установленными на нем дисками 7,На каждом лиске на одинаковом расстоя нии от оси ротора выполнены отверстия, сме щенные относительно отверстий соседних дисков, причем угол смещения отверстий пос ледующего диска относительно отверстий предыдущего диска в плане составляет поло вину величины центрального угла (я 1) меж...

Номер патента: 870430

Опубликовано: 07.10.1981

Авторы: Абрамовский, Бассель, Журавель, Иолис, Кауров, Томашев

МПК: C21B 3/10

Метки: защитным, покрытием, чаша, шлаковозная

...образующегося в процессе отливки чаши из формовочной смеси и металла (1 1.Недостатком указанных чаш с защит ными покрытиями является их низкая эффективность. Шлак и расплавленный металл прилипают к этим покрытиям, тем самым затрудняется его удаление и при очистке чаши разрушаются.Наиболее близкой к описываемому изобретению по технической сущности и достигаемому результату является чаша, днище которой покрыто медью,12. Перед омеднением внутренняя поверхность днища гладко обрабатывается. 2 О Медная проволока расплавляется в пламени газовой горелки н сжатым воздухом распыляется на стенки чашиНедостатком этого покрытия является то, что при попадании в чашу расплавленного шлака, имеющего температуру 1500-1700 ОС медный слой оплавляется...

Номер патента: 861935

Опубликовано: 07.09.1981

Авторы: Бассель, Башкатова, Сахиев, Славнова, Щелкунов

МПК: G01B 11/06

Метки: толщины, частиц

...соотношение между характерным размером проекции и толиной, втаком количестве, чтобы в поле зрениямикроскопа было приблизительно одинаковое число измеряемых и эталонныхчастиц, Затеи последовательно Фокусируют микроскоп на измеряемые частицы. Для каждой измеряемой частицыопределяют толщину, как величину,пропорциональную линейному размерупроекции эталонной частицы, лежащейв той же фокальной плоскости,.чтои измеряемая. При этом оказываютсясфокусированными частицы, имеющиетолщину, равную толщине измеряемойчастицы. Все остальные частицы оказываются не в фокуее, Эталонныечастицы выбирают близкими по раз;меру к измеряемым, В качестве эталон"ных частиц на схеме показаны сферыдля которых диаметр проекции равенО. Микроскоп сфокусирован на...

Номер патента: 709120

Опубликовано: 15.01.1980

Авторы: Бассель, Башкатова, Егорова, Ларионова, Сахиев, Синюков, Филатова

МПК: B01D 25/12

Метки: жидкости, фильтр

...оконечности колена.Фильтрующий диск установлен в корпусе 14, на котором размещена крышка 15, На сальнике 6 выполнен отводной патрубок 16, а на сальнике 11установлен патрубок 17 для подачиподогретого газа. На крышке установлен патрубок 18 для отвода газовойвзвеси,. Фильтр работает следующим образом На фильтрующий диск подают суспензию и отфильтровывают ее, отводяфильтрат через полый вертикальныйвал 2, отверстие 7 и патрубок 16,После окончания процесса фильтрования приводят во вращение фильтрующий диск и солло, подавая в последнееподогретый газ через патрубок 17,сальник 11, отверстия 10 и каналполого вала 9, При этом струя газа,истекающая из сопла, совершает петлевое движение по отношению к осадку, описывая сложную кривую,...

Номер патента: 610839

Опубликовано: 15.06.1978

Авторы: Бассель, Вавилов, Вагина, Волков, Герливанов, Громовой, Левин, Питеряков, Сахиев

МПК: C08J 9/06

Метки: композиция, пенопласта

...вспенивание композиции и отверждение пенопласта на ее основе обычным для фенолформальдегидных смол реэольного типа способом, 20Жизнеспособность композиции определяют в термостате, в котором композицию в течение 10 сут выдерживают при 50 С. О жизнеспособности композиции судят по количеству выделившегося во- д 5 дорода.П р и м е р ы 1-15. Все примеры сведены в таблицы.В табл.1 дан состав композиций, состав и вид гаэообраэователя, 30В табл,2 приведены свойства композиций и пенопластов на их основе.Иэ данных табл.1 следует, что при сравнении известной композиции и пред" лагаемой в 1, П и Ш вариантах при ис- . пользовании гаэообраэователя в виде алюмо-магниево-цинкового сплава, крат ность вспенивания композиций вью, а объемная масса...

Номер патента: 605857

Опубликовано: 05.05.1978

Авторы: Бассель, Вавилов, Герливанов, Грачева, Егорова, Китаев, Парлашкевич, Питеряков, Сахиев, Цидулко, Шавкунов

МПК: C23C 3/00

Метки: алюминия, нанесением, поверхности, подготовки, покрытий, химических

...солянокислыйСвинец уксуснокислый Формула изобретения ЦНИИПИ Заказ 2343/19 Тираж 1177 Подписное Филиал ППП фПатент, г. Ужгород, ул. Проектная, 4 Повышение температуры частиц нецелесообразно, так как увеличение толщины,пиролизной пленки не приводит к повыше-нию равномерности никелированных пок. рытий.5Для обработки не рекомендуется применять хлорсодержащие углеводороды,например четыреххлористый углерод, фреон, так как продукты их пиролитического распада вступают в реакцию с алюмини ем, что ухудшает качество покрытийНагретый, например, в атмосфереазота порошок погружают в жидкий углеводород до полного охлаждения, Обработанный в жидком углеводороде порошокпромывают при перемешивании в органическом растворителе, например ацетоне,и...

Номер патента: 543643

Опубликовано: 25.01.1977

Авторы: Бассель, Дирявко, Кацман, Пилипчатин, Рабинович, Щеглов

МПК: C04B 35/66

Метки: масса, огнеупорная

...агрегат следующий: первым засыпают кварцевый песок, глину, графит, металлический кремний - все одновременно, затем шлак и1 О раствор жидкого стекла. Влажность массы 20 - 23%.Процесс приготовления массы непрерывный.Готовую массу подают в зазор между шабло.ном и арматурным слоем ковша. Заливку футеровки производят до уровня сливного носка. ШаблонИ удаляют из ковша через 60 мин после заливкимассы. После этого футеровка в естественных условиях 2 - Зчаса, Сушку осуществляют в вертикальном положении ковша природным газом при расходе 350 - 4004 час, продолжительность супьщ ки 13 - 15 час при 700 - 800 С,В табл. 1 указаны составы массы,Массы имеют физико - керамические показатели, указанные в таблице 2,543643 Таблица 1 Содержание, % Состав...

Номер патента: 406967

Опубликовано: 01.01.1973

Авторы: Бассель, Гаврилин, Егорова, Ложникова, Сахиев

МПК: C23C 18/31

Метки: алюминиевую, металла, поверхность

...и солянокислый гидроксиламин при следующем содержании компонентов, г/л:Молибденовокислый аммоний 20 - 50 15Гипофосфит натрия 30 - 80Лимонная кислота 20 - 80Соляная кислота, мл/л 5 - 100Солянокислый гидроксиламин 10 - 20Процесс осаждения молибдена из предл 0женного раствора на алюминиевый порошокведут при рНи температуре 35 - 40 С в течение 5 - 20 мин.П р и м е р, В эмалированный реактор сфильтрующим дном загружают алюминиевый 25порошок и обрабатывают 25%-ным растворомаммиака при 17 С в течение 20 мин. Затемв реактор загружают компоненты раствора дляхимического осаждения молибдена в следующей последовательности: 30 Молибденовокислый аммони Соляная кислота, мл/л Лимонная кислота, г/л Солянокислый гидроксилами Гипофосфит натрия, г/л...

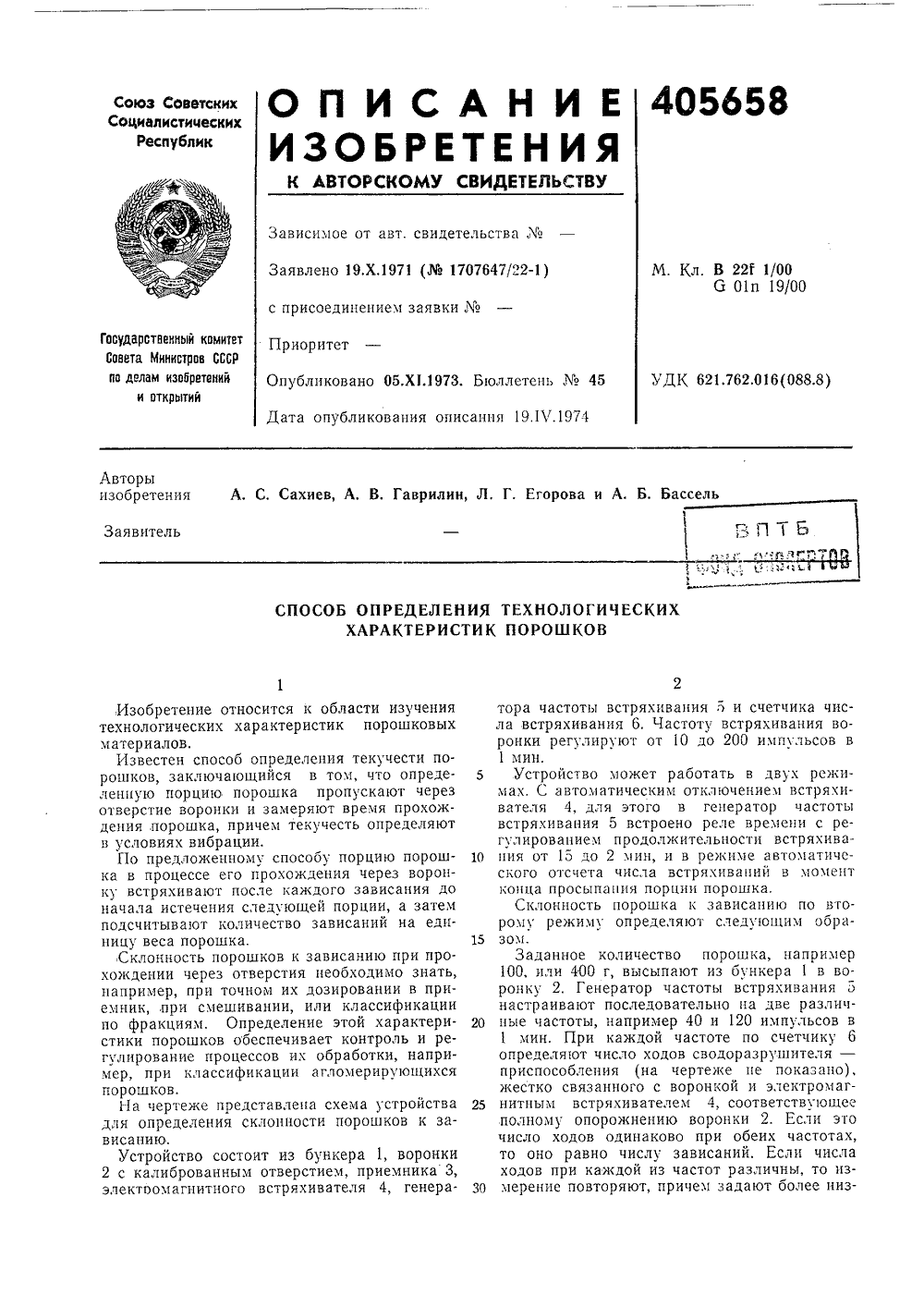

Номер патента: 405658

Опубликовано: 01.01.1973

Авторы: Бассель, Гаврилин, Егорова, Сахиев

МПК: B22F 1/00, G01N 19/00

Метки: uilt, бц-f•fff, впт, гitlujx

...равно числу зависаний. Если числа ходов при каждой из частот различны, то измерение повторяют, причем задают более низО о то 00 О о то сч ь о м сч то О СЧг- м О ь то ьь то м ОО ь о м СО м Я ж х ст й то а к м ь О м Ещ Р о ж оо о а ь СО. ОйРоктс аРссхоРэ х0хЮйото о Р о 1 Р а о о Й Я Б а а о о х Ж й м сфмоамг ммсч смммм М СОО С М М О М О О т О О а ц О о оцсчфосоч сч сч сч сч сч м сч сч СЧ м О О то От М От СО СО СО Оъ СО СО Г" 00 ЬОфСЧ атоМ фГ С ООСОСОСООО тО СЧ От Ь СО МО СЧ СОГ От С СОГ со М Слототьмм ффф Д фС со СЧ ф Оа СЧ О ф СЧ м В От т тО О О мт млмм ОО ц О СЧ О СЧ ц СО ОСЧЛ-тОт (ЛО т тммт тмммл О сО О О ц ц" СЧ О счоь чсовмммммт ОтМС ОСЧОто о ха тоц и 2 Н то о кс со тщ Окие частоты. Измерения продолжают до тех пор, пока при двух...

Номер патента: 336090

Опубликовано: 01.01.1972

Авторы: Бассель, Гаврилин, Егорова, Ишйтш, Ложникова, Сахиев

МПК: B22F 1/00

Метки: металлических, порошков, химической

...в противном случае толщина окисной пленки частиц превосходит толщину металлической основы.Предложенный способ отличается от известного тем, что, с целью повышения сыпучести порошков с размером частиц менее 10 лтклт при неизменности химического состава материала, обработку осуществляют в водном растворе аммиака при комнатной температуре.Предложенный способ применяют для обработки как крупных частиц, так и частиц менее 10 мкл. Кроме того, описываемым способом можно обрабабытывать не только мелкодисперсные порошки легких металлов, например алюминия, но и железные порошки, у частиц которых не наблюдается роста окисной пленки вследствие того, что гидроксильные ионы понижают ее растворимость. П р и м е р. Для обработки 1 кг мелкодисперсного...

Номер патента: 334445

Опубликовано: 01.01.1972

Авторы: Бассель, Вайнштейн, Всесоюзный, Данилов, Дедкова

МПК: F25B 1/02

Метки: блиотекд, еснд1, нтнсм1хй, установкаесесоюзная, холодильная

...является повышение экономичности установки.Это достигается тем, что паровое пространство охлаждающей рубашки подключено к всасывающей линии компрессора с помощью эжектора, рабочее сопло которого соединено трубопроводом с нагнетательной стороной компрессора.На чертеже схематично изобракена описываемая холодильная установка.Холодильная установка содержит компрессор 1 для сжатия паров хладагента, конденсатор 2, испаритель 3 для производства холода. В линию связи конденсатора с испарителем включена разделительная камера 4 воздухоотделителя, снабженная охлаждающей рубашкой 5, паровое пространство которой подключено к всасывающей линии 6 компрессора с помощью эжектора 7. Рабочее сопло 8 эжектора соединено труоопроводом с нагнетательной...
