B65G — Устройства для хранения или транспортировки, например конвейеры для загрузки или разгрузки опрокидыванием, конвейерные системы для магазинов или пневматические трубчатые конвейеры

Номер патента: 779198

Опубликовано: 15.11.1980

Авторы: Дейнега, Дядюра, Клюк, Кобец, Кононенко

МПК: B65G 47/19

Метки: кусковых, подачи

...расположен на уровнедиска 3, а верхний - переходит в кольцо 9, расположенное на уровне раз.грузочного отверстия 10, выполненного в неподвижном борту 11, опоясывающем винтовую спираль спираль с кольцом.Корпус 7 посредством Фрикционнойпередачи связан с электроприводом 12,имеющим постоянное число оборотов.Фрикционная передача образована йапрессованной на вал 13 электропривода 12 насадкой 14 и ободом 15, жестко закрепленным на .корпусе 7. Насадка 14 входит в прорезь, выполненнуюв неподвижном борту 11. Бункер 1 своей верхней частью крепится к борту 11,Частота следования окатышей измеряется датчиком 16 и контролируетсяизмерителем частоты следования 17.Необходимое значение частоты следования устанавливается задатчиком 18,а управляющее...

Номер патента: 779199

Опубликовано: 15.11.1980

Авторы: Лагутин, Новиков, Рыбаков

МПК: B65G 47/46

Метки: позициям, распределения

...с обмотками 41.1 - 42,1, срабатывающих через реле счета импульсов 43 и 44, включенные 4в цепь датчиков 45 и 46, имеющих контакты 45.1 - 46.1 и находящихся под действиемрычагов 47 и 48, поворачиваемых деталями8 при их перемещении транспортером 1.Имеется электрическая цепь 49 возвратаустройства в исходное положение после срабатывания всех толкателей 9 - 11. Управление этой цепью осуществляется при помощидатчиков 50, 51 и 52 с контактами 50,1,51.1, 52,1, срабатывающих в конце хода толкателей 9 - 11.Устройство включает также реле 53 - 58.с контактами 53.1 - 53.6, 54.1 - 542, 55.1 -55,2, 56,1 - 56.2, 57,1 - 57,2, 58.1 - 58,2, кнопки 59 - 61, включатель 62, контактор 63 сконтактом 63.1, блокировочный контакт 64 ипитающий трансформатор 65.1...

Номер патента: 779200

Опубликовано: 15.11.1980

Авторы: Павленко, Чуйко

МПК: B65G 47/46

Метки: адресное, грузовых, конвейера, напольного, тележек

...перемещается в направляющей 3, закрепленной жестко на торцовой, например передней, стенке грузовой тележки 4. В центральной части направляющей 3 расположены двусторонние ячейки,в которые входит фиксатор 5, жестко закрепленный на трубчатом корпусе 2. В нижней части трубчатого корпуса 2 установленадресный элемент, выполненный в видефлажка 6 для взаимодействия с разнесенными по адресным позициям упорами 7,расположенными ниже уровня пола.В верхней части ведущего штыря 1 жестко закреплена направляющая втулка 8, вкоторой перемещается конусный стержень9 с рукояткой 1 О и взаимодействует с шариками 11, расположенными в стенках ведущего штыря 1.В верхней части направляющей 3 расположен паз 12, соответствующий транспортному положению ведущего...

Номер патента: 779201

Опубликовано: 15.11.1980

Авторы: Куценко, Сыркин, Тоникова, Усков, Юров

МПК: B65G 47/46

Метки: механизма, позиционирования, тарнспортного

...3 формирования времени включения и торможения электродвигателя и транспортный4 Ф механизм продолжает движение по инерции,Для обеспечения точного позиционирования транспортного механизма блок 3 формирования времени, включения и торможения электродвигателя подает в заранее вы- и численный момент времени команду на блок 6 управления оежимом торможения, осуществляющим активное торможение электродвигателя 8; Для учета изменившихся условий пере- . мещения и внесения коррекции в режим торможения сигнал от датчика 9 ускорения и от блока 3 формирования времени включения и торможения электродвигателя подается на сумматор 10, а далее через усилитель 11 мощности команда коррекции поступает на блок 6 управления режимом торможения.Устройство для...

Номер патента: 779202

Опубликовано: 15.11.1980

Автор: Рябчиков

МПК: B65G 47/49

Метки: адресования, грузов, конвейера, подвесного

...поперек продольной оси, расположенной параллельно плоскости подвески, и разделены проставкой 5 из немагнитного материала.Каждый поворотный магнит снабжен элементами фиксации, выполненными в виде стержней 6, установленных около его полюсов. При выполнении стенок капсулы тонкими элементов фиксации не требуется, так как роль фиксаторов выполняет закрепленная на конвейере стальная подвеска. Каждая капсула носителя информации крепится к подвеске через отверстия 7.Адресователь состоит из командных элект ромагнитов 8 постоянного тока, установленных с двух сторон симметричными группами относительно подвески ца плитах 9, укрепленных на раме 10.Считыватель состоит из считывающих герконов 11, установленных с двух сторон симметричными группами...

Номер патента: 779203

Опубликовано: 15.11.1980

Авторы: Зреляков, Шапиро

МПК: B65G 47/54

Метки: грузов, передачи, подъема, штучных

...опоры.На фиг. 1 схематически изображено предложенное устройство, общий вид в пАане; на фиг, 2 - сечение А - А на фиг. 1; на фиг. 3 - вариант использования предложенного устройства при передаче штучных грузов с одного конвейера на другой, расположенный над ним.Устройство включает установленную под продольным конвейером 1 раму 2 с пневматическим цилиндром-подъемником 3. Над конвейером 1 расположен поперечный конвейер 4. Рама 2, установленная в направляющей 5, включает кронштейн 6 и две стойки 7 и 8, на концах которых, в шарни3рах 9, смонтированы равноплечие рычаги 10 с роликовыми опорами 11. Стойка 8 соединена с силовым цилиндром 3 посредством упора 12. Стойка 7 установлена на стойке 8 посредством консольного кронштейна 6 с втулкой 13,...

Номер патента: 779204

Опубликовано: 15.11.1980

Авторы: Коннов, Копрянцев, Сигошин

МПК: B65G 47/94

Метки: конвейера, перегрузочная, тележка

...тележка состоит из самоходной платформы 1, установленной на приводных балансирах 2 и перемещаемой по рельсам 3.На тележки самоходной платформы установлены сбрасывающий барабан 4, отклоняющие барабаны 5 и 6, огибаемые лентой 7 конвейера 8, и приемная течка 9 с рукавами 10 и 11, Течка 9 перемещается по рельсам 12 автоно 1 мным приводам 13. При изстав итель Бед А. Бойкаж 914 Толчановс Корректор Н. БаПодписноекомитета СССРи открытийшская наб., д, 4/5род, ул. Проектная, 4 Со Техр Тира ИПИ Госуда по делам и Москва,ПП Патентедактор С, Лыжовааказ 7944/26ВНИ рственного зобретенийЖ - 35, Рау , г. Уж го 11303илиал менении направления разгрузки приемная течка 9 сцепляется с самоходной платформой 1 при помощи стопорного приспособления,...

Номер патента: 779205

Опубликовано: 15.11.1980

Авторы: Викторов, Ковергин, Комаров

МПК: B65G 51/06

Метки: патрон, пневмопочты

...и имеющим коническое углубление под лепестки цанги штоком, ось которого совпадает с осью проходных отверстий втулки и цанги.На чертеже схематически изображен предлагаемый патрон, разрез.Патрон состоит из корпуса 1, имеющего отверстие а с пальцевым выступом б, крышки, выполненной в виде эластичной цанги 2, лепестки в которой взаимодействуют с выступом б, и зажимного приспособления. В торцовой части цанги 2 выполнено отверстие г. Зажимное приспособление содержит втулку 3 с проходным отвер, г. Уж го ьГ.Кийкас Корректор Н. БПодписноеССР р А.Маковск44/26ВНИИП Гос ела м сква, Пат комитета С н открыти скан наб., од, ул. Пр 113035, Милиал ППП д ек стием д, подпружиненную пружиной 4, и шток 5, выполненный с коническим углублением д. Ось штока...

Номер патента: 779206

Опубликовано: 15.11.1980

Автор: Сычугов

МПК: B65G 53/20

Метки: аэродинамический, сыпучих, транспортер

...перегородкой 5. Материал засыпается через загрузочное устройство б с регулирующей заслонкой 7, разгрузка происходит через разгрузочное устройство 8 с регулирующей заслонкой 9. Жалюзийная решет ка имеет расположенные рядовым или шахматным способом отверстия 10 с ,увеличивающимся живым сечением в направлении От продольной оси решетки к ее краям с одинаковым расстояниеммежду отверстиями в ряду. Жалюзийная решетка также может иметь отверстияодинаковым живым сечением, но с уменьшающимся расстоянием между отверстиями в уже указанном Направле О нии.Технологический процесс транспбртирования протекает следующим образом.При работе вентилятора 1 и открытии заслонки 7 частицы транспортируемого материала вытекают иэ загрузочного устройства б и...

Номер патента: 779207

Опубликовано: 15.11.1980

Авторы: Короленко, Ларионов

МПК: B65G 53/24

Метки: всасывающая, одновентиляторная, пневматическая

...изобретений 1 3035, Москва, Ж - 35, Рау илиал ППГ 1 Патент, г. Ужговетк ваКорректор Н. БабПодписноетета СССРткрытийнаб., д. 4/5ул. Проектная, 4 Редактор И. Нанкин Заказ 7944/26 коми и о шская род,го выхлопную камеру 7. К верхней части коллектора 1 и к выхлойной камере 7 подсоединен трубопровод 8 возврата воздуха в коллектор. На трубопроводе 8 возврата смонтирован регулируюший клапан 9, электрически связанный с датчиком 10 давления, соединенным трубкой 11 с коллектором 1. Выхлопная камера 7 имеет всасывающий 12 и выхлопной 13 патрубки,Установка работает следующим образом.Датчиком 10 давления устанавливают необходимое давление в коллекторе. Включают вентилятор 5. Под его воздействием в сети возникает поток воздуха от всасывающих...

Номер патента: 779208

Опубликовано: 15.11.1980

Автор: Привалов

МПК: B65G 53/28

Метки: питатель, эжекторный

...из загрузочной воронки 1, смонтированной на трубопроводе 2, внутри которого крепится наклонная площадка 3, образующая соцло а с нижней частью трубопровода 2 и воздухоподводящий канал б - с задней стенкой загрузочной воронки, Питатель соединен с материалопроводом 4.Питатель работает следующим образом.В исходном положении сыпучий материал засыпают в воронку 1, Площадка 3 препятствует заполнению трубопровода 2 сыпучим материалом.Для пуска в, работу питателя по трубопроводу 2 под давлением Рт подают воздух, который, вытекая через сопло а с большой скоростью, создает разрежение Ррлз у конца площадки 3 и избыточное давление Рв в материалопроводе 4.Под действием разрежения РРе атмосферный воздух просасывается через слой779208и 1 сыпучего...

Номер патента: 779209

Опубликовано: 15.11.1980

Авторы: Бочаров, Дашкевич, Корниенко, Лукашевич

МПК: B65G 53/40

Метки: ввода, горизонтальный, давления, нагнетательной, низкого, пневмотранспортной, сыпучих, трубопровод, установки

...в поперечной плоскости.В трубопроводе 1 установлен отражательный экран 2 на подвижных опорах 3 и соединен трубопроводом 4 с источником сжатого воздуха 5. На отражательной поверхности экрана укреплена эластичная мембрана 6 с отверстиями 7, оси которых смещены относительно осей перфорационных отверстий 8 вэкране 2. Над экраном сверху установлен загрузочный патрубок 9 с барабанным питателем 10, врезанный в трубогровод 1.Работает устройство следующим образом.Транспортируемый материал подается в трубопровод 1 питатпем 10 по патрубку 9. Часть материала наиболее тяжелые фракции), а также части цы, обладающие повышенной вязкостью,77909 формула изобретения г,р падают на перфорированную поверхностьмембраны б. Воздух от источника 5поступает во...

Номер патента: 779210

Опубликовано: 15.11.1980

Автор: Золотарев

МПК: B65G 53/48

Метки: загрузочное, пневмотранспортной, установки

...3 и привода, включающего электродвигатель 4, подшипниковую коробку 5, узел 6 уплот кения вала шнека. Электродвигатель, подшипниковая коробка и узел уплотнения вала шнека заключены в составной герметичный кожух 7. К герметичному кожуху в зоне узла уплотнения вала шнека присоеди779210 формула изобретения Юсю гауз фа смплыи СостТехреТираж ИПИ Государс по делам нзобМосква, Ж - ППП Патент,тель М. ЦветкоБойкас4 ректор Н. Бабинец дписное ССР Реда кто Заказ 7 М. Келеме(26ВНИ о комитета Сн открытийушская наб., д. 4/5ород, ул. Проектная венног ретений 35, Ра 1130Филиал иена уравнительная трубка 8, с помощью которой через фильтр 9 в герметичный корпус подведен сжатый воздух с давлением, равным или несколько превышающим давление в емкости 10 для...

Номер патента: 779211

Опубликовано: 15.11.1980

Авторы: Белявский, Махмутов, Слесарчук, Сулима

МПК: B65G 53/48

Метки: винтовой, питатель, пневматический

...уплотнениями.Питатель содержит корпус 1 с загрузочной горловиной 2, приводной шнек 3, смесительную камеру 4, соединенную источником подачи сжатого воздуха и транспортным трубопроводом 5, У приводного шнека последние 1 - 1,5 витка лопасти выполнены упругими и не закреплены на валу шнека. В исходном положении последние витки лопасти сомкнуты, Для обеспечения более полной герметизации на последнем витке лопасти со стороны трубопровода 5 закреплены уплотнения 6 и 7 (фиг. 2). Работа питателя осуществляется следующим образом,Материал из загрузочной горловины 2подается приводным шнеком 3 в транспортный трубопровод 5, При этом упругая частьлопасти шнека отжимается. Далее материалподхватывается потоком сжатого воздуха,поступающим в...

Номер патента: 779212

Опубликовано: 15.11.1980

Авторы: Баноидзе, Богачев

МПК: B65G 53/48

Метки: виде, питатель, пневмотранспортной, пробок, транспортирования, установки

...пневмотранспортной установки,Кроме того, вставка имеет на внутренней поверхности ребра, а привод вставкивыполнен в виде соединенного с источникомпульсирующей подачи сжатого воздуха силь- яфона, охватывающего вставку и запорноеустройство и прикрепленного к ним.На фиг. 1 показана схема питателя вначале рабочего цикла; на фиг. 2 - то же,в конце рабочего цикла.Устройство содержит кожух 1 с приемноной воронкой 2, в котором размещен напорный шнек 3, с приводом 4, За шнеком установлены запорное устройство 5, имеющеереора 6, кольцевое сопло 7 (выполненное ввиде гцелей) и полая вставка 8, один конец дкоторой коаксиально расположен внутри сопла 7, а другой - внутри трубопровода 9пневмотранспортной установки. Сильфон 1 Оприкреплен к корпусу...

Номер патента: 779213

Опубликовано: 15.11.1980

Авторы: Кубасов, Таракановский

МПК: B65G 53/50

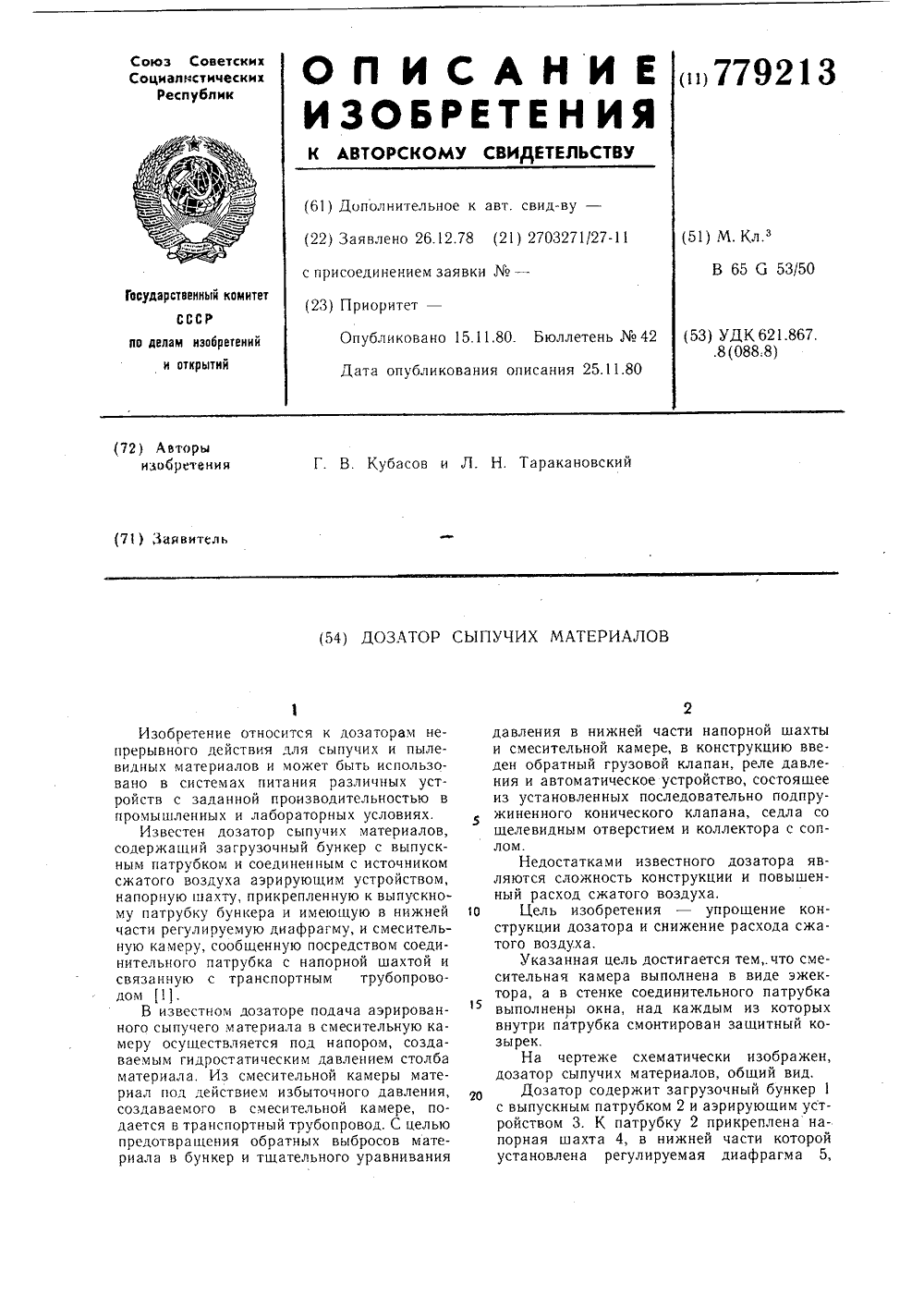

Метки: дозатор, сыпучих

...3. К патрубку 2 прикреплена напорная шахта 4, в нижней части которой установлена регулируемая диафрагма 5, соединенная с патрубком 6, имеющим окна а, над каждым из которых смонтирован защитный козырек 7. Нижний конец патрубка 6 соединен со смесительной камерой 8 эжекторного типа, выходной конец которой соединен с транспортным трубопроводом 9. Воздух для питания оборудования подается по магистрали 1 О,Устройство работает следующим образом.Аэрируованный устройством 3 материал ссыпается из загрузочного бункера 1 в напорную шахту 4 и под действием гидростатического напора дозируется через регулируемую диафрагму 5 в патрубок 6. Под действием разрежения, создаваемого смеси- тельной камерой эжекторного типа, в патрубок 6 через окна а...

Номер патента: 779214

Опубликовано: 15.11.1980

Авторы: Егоров, Иванов, Ильин

МПК: B65G 53/56

Метки: переключатель, потока

...6 сообщается с источником холода, например холодной водой и др., поступающим по трубопроводам 11. Поверхность заслонки 4 для предохранения от истирания облицована абразиво-стойким материалом, например779214 формула изобретения г. Состави Тех ред А. Тираж 91 арственного изобретений Ж - 35, Рау т, г. Ужготель М. ЦветкоБойкас Редактор И. ПанкинаЗакал 7944/26ВИИИПИпо д113035, МФилиал ППП Корректо 1Подписнокомитета СССРи открытийшская наб., д. 4/5од, ул. Проектная, 4 емчик еламсква,Пате резиной 12. Первоначальная установка заслонки 4 произведена в положении, при котором она перекрывает правый выходной патрубок 3.Переключатель работает следующим образом.5При необходимости переключения потока транспортируемого материала, например цемента,...

Номер патента: 779215

Опубликовано: 15.11.1980

Авторы: Барабанов, Богун, Вагин, Крупницкий, Назаров, Румянцев, Собко

МПК: B65G 53/60

Метки: линии, пневматической, транспортирующей, фильтрующее

...длины ее окружности.В каждом из зазоров а между пластинами по обеим сторонам оси конфузора 3 в кожухе 1 неподвижно закреплены скреоки 7. Каждый скребок 7 расположен под острым углом а к радиусу пластины, проходящему через точку пересечения цилиндрической образующей внутренней кромки дугообразной пластины с плоскостью рабочей поверхности в скребка 7. Угол а острый, обрагцен вершиной в сторону конфузора 3 и больше утла трения материала по поверхности скребка 7,Кожух 1 имеет аэродно 8 конической формы с разгрузочным затвором 9.Устройство работает следующим образом.К загрузочному патрубку 2 подсоединяют рукав транспортного средства (на чертеже не показан), аэродно 8 подключают к компрессору разбрасывателя удобрений.Транспортируемый...

Номер патента: 779216

Опубликовано: 15.11.1980

Авторы: Махлин, Осипов

МПК: B65G 57/00

Метки: плоских, стопу, укладки

...стержней б шарнирно присоедИиены к раме (на фиг, не показана),Под рамой установлены приводныеколенчатые валы 7, имеющие возможность синхронного вращения. На концах валов жестко установлены кулачки8 с выступами, воздействующие черезролик 9 на рычажные системы, Коленаприводных валов 7 снабжены шатунами10,шарнирно соединенными с толкателя Оми 11, жестко связанными между собой.На раме смонтированы упор 12 смикровыключателем 13, направляющиеролики 14 и приемный приводной рольганг 15. 25Величина зазора между рольгангом15 и пластинами 2 превышает максимальную толщину укладываемого иэделия,Устройство работает следующимЗОобразом.В исходном положении колена приводных валов 7 находятся в крайнемнижнем положении. Изделие 3 подаетсяпо рольгангу...

Номер патента: 779217

Опубликовано: 15.11.1980

Авторы: Кантеев, Кауров, Кузнецов, Чупахин

МПК: B65G 57/09

Метки: пакеты, пиломатериалов, укладки

...полки 7, причем с цепью 6 полки соединены посредством щек 8, оси 9 и сферической втулки 10, а с цепью 5 - осью 11, расположенной в пазу 12. Для фиксации положения полок в процессе работы полки снабжены катками 13, которыми опираются на направляющие 14.Движение цепей 5 и 6 осуществляетсяприводом 15 посредством конических передач 16 и вала 17. Основанием для формируемого пакета служит конвейер 18.7792зУстройство работает следующим образом.Толкатель 1 сталкивает пиломатериалы с конвейера 2 на полки 7. При наборе полного ряда пиломатериала включается привод 15, цепи 5 и 6 приходят в движение и опускают полки 7 вместе с пиломатериа 5 лом вниз. Первый ряд укладывается на грузовую поверхность конвейера 18, При опускании последующих...

Номер патента: 779218

Опубликовано: 15.11.1980

Авторы: Плотников, Попов, Хвостик

МПК: B65G 57/11

Метки: длинномерных, пакет, укладки

...правой по ходу движения стороны рольганга 1. Дойдя до торцового упора 3, они сдвигаются за счет винтообразной поверхности ро ликов 2 к противоположной стороне рольганга 1 и, упираясь в боковые упоры 4, накапливаются одна за другой, образуя однослойный ряд на поверхности рольганга.Доски в начале своего поперечного дви жения кратковременно нажимают на датчик 21 и проходят его. Последняя доска, заполнившая ряд, ширина которого равна ширине пакета, останавливается напротив датчика 21, нажимая на него продолжительное время, Датчик 21 посредством введен и в электрическую схему реле времени в этом случае дает команду на включение подъема механизма съема и укладки. Как только механизм съема и укладки, поднимаясь вверх, снимает кронштейнами 13...

Номер патента: 779219

Опубликовано: 15.11.1980

Авторы: Круглов, Тропкин

МПК: B65G 59/12

Метки: пачек, разборки, хлыстов

...усилие на штоке 12 гидроцилиндра, следовательно, и на конце толкателя 15 постоянно и обеспечивает предохранительным клапаном 6. В случае превышения этого усилия происходит следующее (фиг. 2).Поскольку максимальное горизонтальное тяговое усилие тележки несколько больше, чем максимальное горизонтальное усилие на конце толкателя, обеспечиваемое гидроприводом, тележка при упоре в пачку хлыстов продолжает движение, а толкатель начинает отклоняться в противоположную движению тележки сторону. Толкатель 15 поворачивается на двух цапфах 17, взаимодействующих со стенками окон в, а две другие цапфы свободно перемещаются в окнах в. Штанга 13 перемещается относительно толкателя 15 по пазу б и опускается по пазам а толкателя вниз, Кривошип 14...

Номер патента: 779220

Опубликовано: 15.11.1980

Авторы: Букин, Захарова, Симонов, Урин

МПК: B65G 61/00

Метки: подачи, поштучной, предметов, формы, цилиндрической

...закрепленных на оси 10, которая установлена с возможностью поворота над плоскостью стола 1. Для ограничения поворота оси 10 установлен ограничитель 11, взаимодействующий с подпружиненным рычагом 9.Устройство работает следующим образом.Бревна 2, расположенные на столе 1 однорядной щетью, благодаря наклону стола, перемещаются по нему до встречи первого бревна щети с отсекающей кромкой 6 постоянно вращающихся многолопасных от779220 Формула изобретения Составитель И, ИнРедактор М. Келемеш Техред К. ШуфричЗаказ 7948(27 Тираж 9 4ВНИИПИ Государственного копо делам изобретений и113035, Москва, Ж - 35, РаушскФилиал ППП Патент, г. Ужгород оземцев р В, Бутягое оррек Подпистета СССР ткрытийнаб д. 4/5 ул, Проектная,секателей. При этом перемещение...

Номер патента: 779221

Опубликовано: 15.11.1980

Авторы: Асс, Коган, Либстер, Максимов, Мушиев, Прокофьев, Сапон

МПК: B65G 65/28

Метки: бунта, образования, хлопкасырца

...ведут в горизонтальном направлении.На чертеже схематично изображено устройство для осуществления предлагаемого способа.779221 Формула изобретения Составитель НТехред К. ШуфТираж 914дарственного комитеизобретений и откЖ - 35, Раушскаянт, г. Ужгород, ул Ухабинаич Корректор В, Бутяга Подписное едактор М. Келемеш аказ 7948/27 ВНИИПИ Гос по делам 113035, Москва,филиал ППП Патта СССРрытийнаб., д, 4/5Проектная Устройство содержит формообразующую емкость 1, горизонтально монтируемую на колесной тележке 2, имеющую-загрузочную горловину 3 для подачи хлопка-сырца и выход 4 для уплотненного хлопка-сырца. Внутри емкости 1 перемещается в -горизонтальном направлении от привода 5 прессующий элемент б. В устройстве предусмотрено специальное тормозное...

Номер патента: 779222

Опубликовано: 15.11.1980

Автор: Морин

МПК: B65G 65/28

Метки: буртов, отсыпки, сыпучих

...бурта.На фиг, 1 показана схема отсыпки двух параллельных буртов (в - ширина основания бурта, 11 - его высота, а - расстояние между вершинами бурта); на фиг. 2 - график изменения интенсивности нагрузки ц на 2площадь, занятуюбуртами, в зависимости от расстояния между их одноименнЬми элементами, взятого в долях ширины основания единичного бурта К= -Предлагаемый способ осуществляется следующим образом. Отсыпку сыпучего материала производят в два или несколько параллельных бурта, причем отсыпку второго или каждого последующего накладывающегося бурта производят на расстоянии, равном 0,4 ширины основания бурта. В этом случае интенсивность нагрузки на площадь под буртами на 17,2% больше, чем при отсыпке единичного бурта.Отсыпка предложенным...

Номер патента: 779223

Опубликовано: 15.11.1980

Автор: Корольков

МПК: B65G 65/36

Метки: дном, контейнера, подвижным, разгрузки

...площадь 1 выполнена поворотной вокруг горизонтальной оси 2 иснабжена подъемно-опускным толкателем 3,взаимодействующим с дном 4, подвижнымвдоль вертикальных стенок 5 контейнера 6.Устройство работает следующим образом.Загруженный контейнер устанавливаютна площадке 1 и включают привод 7 ее поворота. При этом площадка 1 вместе с ра.мой 8, удерживающей контейнер 6, поворачивается на некоторый угол, достаточныйдля соскальзывания грузов 9 (угол зависитот формы грузов, их укладки и сцеплениямежду ними).Одновременно с этим включается привод10 толкателя 3. Последний, выдвигаясь, осуществляет плавное давление на дно 4 контейнера 6. Дно 4 выполнено в виде свободнолежащего поддона,При движении дна 4 вдоль стенок 5 грузы 9 выдвигаются и...

Номер патента: 779224

Опубликовано: 15.11.1980

Авторы: Вертебный, Жорняк, Козлов, Оликер, Пугин

МПК: B65G 65/40

Метки: подачи, сыпучих

...втулке 15, сцепленной с корпусом бункера.При зацеплении крюком грузоподъемного механизма за петлю 14 стержень 13 поднимается и конический клапан на нижнем конце стержня 13 перекрывает выпускное отверстие бункера. В таком виде бункер транспортирует сыпучий материал вне устройства.2 О В загрузочной воронке 8 при необходимости устанавливаются датчики уровня материала (на чертеже не показано), которые периодически воздействуют на включение вибратора 7. Такое же периодическое вклю779224 б 3 Составител Текред К. Шуф Тираж 914 рственного коми зобретений и от Ж - 35, РаушскаяТ. Губинрич оши Корректор М. ПодписноеР дактор М. Келемешказ 7948/27ВНИИпо113035,Филиал ПП тета СССкрытийнаб., д. 4/5л. Проектная,ПИ Гос делам Москва,П Патчение возможно...

Номер патента: 779225

Опубликовано: 15.11.1980

Авторы: Греков, Маник

МПК: B65G 65/44

Метки: качающийся, питатель

...поворота относительно корпуса. При этом на каждом из корпусов 7 и8 закреплен червяк 12, находящийся в зацеплении с зубчатым сектором 11, а на конце вала червяка 12 закреплено зубчатое колесо 13, образующее дополнительную червячную передачу с закрепленным на корпусе червяком 14. На конце вала червяка 14 закреплены шестерни 15, находящиеся в зацеплении с зубчатыми колесами 9, Зубчатые колеса 9 снабжены регулируемыми тормозами 16 и находятся в зацеплении с тормозным механизмом, включающим в себя зубчатые колеса 17, жестко посаженные на общий вал 18 с тормозным шкивом 19 тормоза 20.Устройствоство работает следующим образом.При включении тормоза 20 происходит стопорение вала 18 с зубчатыми колесами 17, В свою очередь, они стопорят...

Номер патента: 779226

Опубликовано: 15.11.1980

Авторы: Быков, Кондратюк, Коренко

МПК: B65G 67/24

Метки: восстановления, грузов, смерзшихся, сыпучести

...тележке 1, и упоры 13 на портале 2.Бурофрезы выполнены в виде вертикального полого вала, на наружной поверхности которого размещены винтовые лопасти, а в нижней части на торце смонтированы разрабатывающие зубки.Бурофрезы 4 и скалывающие ползуны 5 установлены по четыре в ряд на всю ширину полувагона.Установка для восстановления сыпучести смерзшихся грузов работает следующим образом.При подаче полувагонов со смерзшимся грузом установка размещается симметрично по отношению вагона так, что бурофрезы (фиг. 2) находятся у торца полувагона над первой парой открытых люков и тележка 1 стопорится тормозом механизма передвижения. Фрезы 4 приводятся во вращение, опускаются, врезаются в смерзшийся груз, измельчают его и витками шнека поднимают...

Номер патента: 779227

Опубликовано: 15.11.1980

Авторы: Кравцов, Пекарский, Харламов

МПК: B65G 67/24

Метки: выгрузки, грузов, навалочных, полувагонов

...всей высоте бортов полувагона и расположены в шахматном порядке. Привалочные стенки 5 имеют направляющие 15, по которым перемещаются ролики 16, удерживающие катки 8 в горизонтальной плоскости и передающие от них на направляющие 15 усилия, возникающие от перемещения полувагонов. Пружины 9 находятся в стаканах 17.Устройство для выгрузки навалочных грузов из полувагонов работает следующим образом.Партия полувагонов 7 подается локомотивом к приемному устройству 18 и первый полувагон устанавливается под порталом 1. Локомотив отцепляется и уходит. Траверса 2 с рабочими органами 3 и привалочными стенками 5 в исходном положении находится вверху, за габаритом приближения строений. У полувагона 7 открывают разгрузочные люки. Затем траверса 2 с...
