Дозатор сыпучих материалов

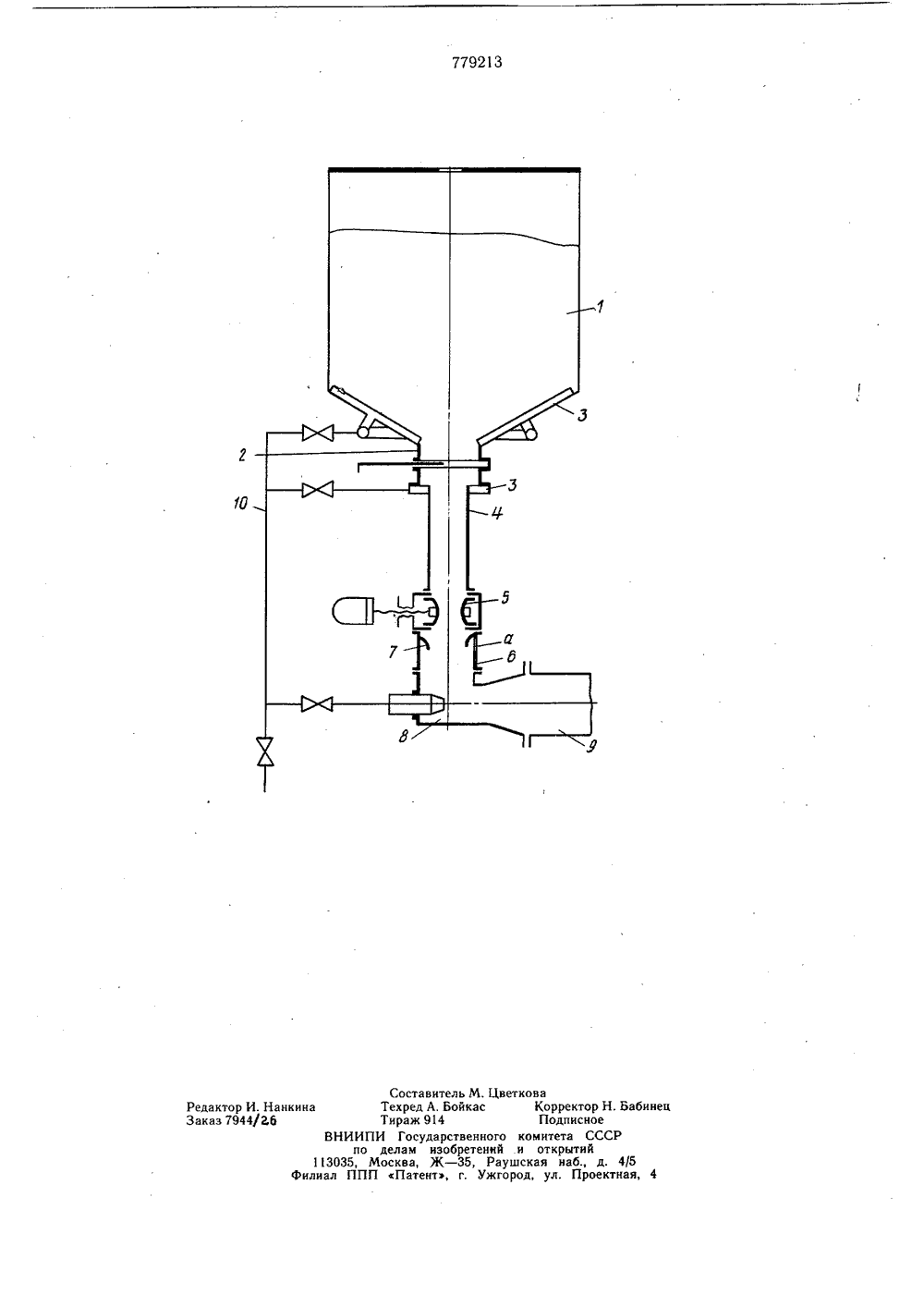

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 77921 3Опубликовано 15.11.80. Бюллетень42Дата опубликования описания 25.11.80 по делам нзооретеннй н открытий(54) ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к дозаторам непрерывного действия для сыпучих и пыле- видных материалов и может быть использовано в системах питания различных устройств с заданной производительностью в промышленных и лабораторных условиях,Известен дозатор сыпучих материалов, содержащий загрузочный бункер с выпускным патрубком и соединенным с источником сжатого воздуха аэрирующим устройством, напорную шахту, прикрепленную к выпускному патрубку бункера и имеющую в нижней части регулируемую диафрагму, и смесительную камеру, сообшенную посредством соединительного патрубка с напорной шахтой и связанную с транспортным трубопроводом 11.В известном дозаторе подача аэрированного сыпучего материала в смесительную камеру осушествляется под напором, создаваемым гидростатическим давлением столба материала. Из смесительной камеры материал под действием избыточного давления, создаваемого в смесительной камере, подается в транспортный трубопровод. С целью предотвращения обратных выбросов материала в бункер и тщательного уравнивания давления в нижней части напорной шахты и смесительной камере, в конструкцию введен обратный грузовой клапан, реле давления и автоматическое устройство, состояшее из установленных последовательно подпружиненного конического клапана, седла со щелевидным отверстием и коллектора с соплом.Недостатками известного дозатора являются сложность конструкции и повышенный расход сжатого воздуха.10 Цель изобретения - упрощение конструкции дозатора и снижение расхода сжатого воздуха.Указанная цель достигается тем,.что смесительная камера выполнена в виде эжектора, а в стенке соединительного патрубка выполнены окна, над каждым из которых внутри патрубка смонтирован защитный козырек.На чертеже схематически изображен,дозатор сыпучих материалов, общий вид.Дозатор содержит загрузочный бункер 1с выпускным патрубком 2 и аэрирующим устройством 3. К патрубку 2 прикреплена напорная шахта 4, в нижней части которой установлена регулируемая диафрагма 5, соединенная с патрубком 6, имеющим окна а, над каждым из которых смонтирован защитный козырек 7. Нижний конец патрубка 6 соединен со смесительной камерой 8 эжекторного типа, выходной конец которой соединен с транспортным трубопроводом 9. Воздух для питания оборудования подается по магистрали 1 О,Устройство работает следующим образом.Аэрируованный устройством 3 материал ссыпается из загрузочного бункера 1 в напорную шахту 4 и под действием гидростатического напора дозируется через регулируемую диафрагму 5 в патрубок 6. Под действием разрежения, создаваемого смеси- тельной камерой эжекторного типа, в патрубок 6 через окна а засасывается атмосферный воздух, который в том же патрубке смешивается с сыпучим материалом и увеличивает его скорость па входе в смесительную камеру. Под действием избыточного давления, создаваемого эжектором на выходе смесительной камеры, сыпучий материал перемещается по транспортному трубопроводу 9 к потребителю.Изменение способа загрузки смесительной камеры и ее конструкции позволяет упростить дозатор сыпучих материалов, исключив из конструкции следующие узлы; обратный грузовой клапан, реле давления, автоматическое устройство, состоящее из установленных последовательно подпружиненного конического клапана, седла со щелевидным отверстием, коллектора с соплом. 7792134За счет подсоса атмосферного воздухачерез окна с защитными козырьками, используемого для ускорения потока сыпучего материала, сокращается расход сжатого воздуха.3Исключение обратного клапана позволяет дополнительно снизить расход сжатого воздуха, заменив систему аэрации другим сводообразующим устройством, например вибратором,Формула изобретенияДозатор сыпучих материалов, содержащий загрузочный бункер с выпускным патрубком и соединенным с источником сжато 1 го воздуха аэрирующим устройством, напорную шахту, прикрепленную к выпускному патрубку бункера и имеющую в нижнейчасти регулируемую диафрагму, и смесительную камеру, сообщенную посредством соединительного патрубка с напорной шахтой исвязанную с транспортным трубопроводом,отличающийся тем, что, с целью упрощенияконструкции и снижения расхода сжатоговоздуха, смесительная камера выполнена ввиде эжектора, а в стенке соединительногои патрубка выполнены окна, над каждым изкоторых внутри патрубка смонтирован защитный козырек.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРзф Ло 530184, кл. В 65 б 53/40, 1975 (прототип).779213 10 Редактор И. НанкинаЗаказ 7944/Ъб Составитель М. Цветкова Техред А. Бойкас Корректор Н. Бабинец Тираж 914 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4
