B23P 1/02 — B23P 1/02

Номер патента: 931343

Опубликовано: 30.05.1982

Авторы: Атрощенко, Вахрамеева, Волкова, Сагадеев, Тазетдинов

МПК: B23P 1/02

Метки: замыканий, защиты, коротких, обработке, размерной, электродов, электрохимической

...импульсов роста тока и снижения напряжения от высокочастотных колебанийвсегда противоположны по знаку. Это связано с физической природой высокочастотных колебаний, возникающих в результате 45 частичных пробоев парогазового слоя в межэлектродном зазоре 2. Причем полярность импульсов роста тока положительна, а снижсния напряжения - отрицательна. В то жевремя полярность импульсов тока и напряжения, вызванных помехами, будут всегда одииаковыми - либо положительные, либо отрицательные.С выхода датчика 1 тока поступают импульсы тока, а с выхода межэлектродного зазора 2 - импульсы напряжения, В результате через усилитель 5 проходят импульсы тока, а через усилитель 7 - импульсы напряжения. Выделенные усилителями 5 и 7 им 4пульсы поступают на...

Номер патента: 931344

Опубликовано: 30.05.1982

Авторы: Иванов, Никифоров, Тимофеев

МПК: B23P 1/02

Метки: импульсной, инструмента, магнитострикционный, подачи, привод, электрода

...остается неподвижным, а перемещается, преодолевая усилие пружины 14, нижний винт 8 вместе с электродом- инструментом 15. При этом гайка 10 под дей ствием пружины 12 вращается вслед за перемещением стержня, фиксируя его в новом положении. Для предотвращения поломки магнитострикционного стержня 1 необходимо выполнять условие:бп И,где Ь - гарантированный.зазор между нижними поверхностями резьбовых греб.ней гайки и наконечника;О в максимальное магнитострикционное удлинение стержня;и - коэффициент запаса.После дискретного перемещения на определенную величину и снятия управляющего импульса тока магнитострикционный стержень 1 укорачивается. При этом в нижнем фиксирующем устройстве по причине самотормозяшейся резьбы обеспечивается...

Номер патента: 933349

Опубликовано: 07.06.1982

Автор: Кравченко

МПК: B23P 1/02

Метки: электроэрозионной

...1 ую кодовую группу меток. Устляется сигналом с элемента ИЛИ 26, ройства первой:задержки 20-23 обессоединенного с выходами Формировате печивают задержку импульсов с выходов лей 16-19, а при считывании - сигна- формирователей 16-19 на время, необлом с элемента И 27, на первый вход ходимое для записи из рабочего рекоторого через элвмент ИЛИ 28 посту- фф гистра 24 в регистр памяти 25 инфорпает сигнал с выходов дешифратора 11, мации о команде. После этого импульса на второй его вход через устройство ный сигнал поступает на рабочий резадержки 29 и элемент НЕ 30 -.внеш- гистр 24 и переводит его в новое соний сигнал. Выход блока управления стояние, соответствующее команде с 10 .соединен с приводами 31 и 32 ко" 5 в которой совместился...

Номер патента: 942924

Опубликовано: 15.07.1982

Авторы: Афонин, Друзенко

МПК: B23P 1/02

Метки: ванну, жидкости, подачи, рабочей, станка, электроэрозионного

...3 с магистралью сжатого воздуха. Пневматический кран 4 служит для наполнения сжатым воздухом замкнутой полости. "а" и для выпуска отработанного воздуха в атмосферу. Накопительный резервуар 1 сообщается с помощью окон "б" с ванной 5, где. помещается обрабатываемая деталь 6, закрелляемая на столе 7 станка,Пунктирной линией и индексом "в" на чертеже изображена диафрагма 2 в максимально деформированном положении. Для удобства установки и закрепления детали передняя стенка ванны может быть выполнена съемной. 4полости воздухом, а следовательно и степень деформации диафрагмы, регулируют уровень рабочей жидкости в ванне. Для слива жидкости с помощью пневмокрана 4 замкнутую полость сообщают с атмосферой, при этом диафрагма возвращается...

Номер патента: 944851

Опубликовано: 23.07.1982

Авторы: Никифоров, Потанин

МПК: B23P 1/02

Метки: генератор, импульсов, электроэрозионной

...17 начастоте источника величины суммарно94485 го и ндук ти вно го сопротивления втори чной обмотки трансформатора 1 (2,3) ичасти витков 8 (6,4) обмотки линейного дросселя и величины емкостного сопротивления резонансного конденсатора 12 (11,10) при добротности контура, большей единицы, в каждом этом контуре на индуктивно-емкостных эле"ментах возникают резонансные напряжения, мгновенные значения которыхпо абсолютной величине равны междусобой и противоположны по фазе. Поскольку индуктивное сопротивление 1 о рассеяния вторичной обмотки трансформатора значительно меньше индуктивно го сопротивления части витков однойобмотки трехфазного линейного дросселя, то для практических расчетов сдостаточной степенью точности целесообразно...

Номер патента: 948596

Опубликовано: 07.08.1982

Авторы: Белавин, Кавтарадзе, Поляков

МПК: B23P 1/02

Метки: вырезной, программным, станок, управлением, числовым, электроэрозионный

...каретке смонтирована скоба 12 (сменная) для направления электрода-проволоки и механизмы 13 для еенатяга и перемотки, В процессе работы станка основной особенностью является применение в качестве делительного устройства поворотного индуктивного стола 14 с высокой точностью углового деления, в котором применена двухотсчетная измерительная система установки планшайбы 5.Основным преимуществом такого спосаба углового деления является то, что ошибки деления при нарезании зубьев статора и ротора компенсируются, что позволяет получить высокую точность углового(деления при относительно грубом исполнении зубьев по шагу. Отсчет целого числа градусов осуществляется по круговому индуктивному преобразователю, а отсчет долей градуса .- поворотом...

Номер патента: 948597

Опубликовано: 07.08.1982

Автор: Орлов

МПК: B23P 1/02

Метки: замыканий, коротких, регистрации

...элементах схеМЫе5На представленной блок-схеме показаны задающий генератор 1, выход которого соединен со входом схемы И 2, подключенный к межэлектродному зазору, релейный элемент 3, выход 1 О которого через дифференцирующую цепь 4 соединен с вторым входом схемы И 2, схема индикации 5 коротких замыканий связанная с выходом схемы И 2. Схема индикации 5 может, например, сос тоять из последовательно соединенных: входного форМирователя импульсов б, интегрирующей цепи 7, порогового устройства 8 и индикатора 9.Релейный элемент 3 изменяет свое состояние при замыкании-размыкании межэлектродного зазора. Моменты изменения состояния релейного элемента (замыкания межэлектродного зазора) Фиксируются дифференцирующей цепью 4, и, если они происходят в...

Номер патента: 948598

Опубликовано: 07.08.1982

Автор: Фотеев

МПК: B23P 1/02

Метки: станок, электроэрозионный

...участка по своим концам, на одном из которых нарезана левая,а на другом - правая резьба. Соединения "ходовой винт 20 - левая 21 и правая 22 гайки" представляют собой безлюфтовые шариковые пары.Левое 17 и правое 18 основания перемещаются по направляющим 19, которые,как и ходовой винт 20, расположены перпендикулярно к плоскости, проходящей через оси ведомого 14 и ведущего 15 шкивов.Верхние части левого 17 и правого 18 оснований служат для монтажа соответственно левого 1 и правого 2 столов с их леной 3 и правой 4 опорами, в которых столы 1 и 2 вращаютсябез люфтов.Левый 1 и правый 2 столы располагаются один под другим так, что, в частности, левый стол 1 частично перекрывает рабочую часть правого5 стола 2. Через рабочие поверхности обоих...

Номер патента: 952495

Опубликовано: 23.08.1982

Автор: Нуждов

МПК: B23P 1/02

Метки: генератор, импульсов, станков, электроэрозионных

...пределах Ц,2-1,Ц с, а примерно2.равные постоянные времени Т и Т35рассчитывают по величине допустимыхпульсаций напряжения на выходе дифференцирующего устройства. Для частот импульсов от Ц,4 до 4 ЦЦ кГц этому условию соответствует интервал постоянных от ц.;Ц 5 до Ц,цЦ 5 с и менее.40 фильтр и дифференцирующее устройство могут быть объединены без изменения результирующей передаточной функ-,ции, если конденсатор 16 переставитьв цепь обратной связи усилителя 17параллельно резистору 2 Ц.Диаграмма (фиг.2) поясняет работугенератора при скачке вероятности пробоя межэлектродного промежутка от нулядо единицы в момент приходавтоРого по счетУ ИмпУльса, Наней показаны напряжения: О - напрямом выходе задающего генератора1 Ц; О - на...

Номер патента: 952496

Опубликовано: 23.08.1982

Авторы: Бойко, Шаповалов

МПК: B23P 1/02

Метки: генератор, импульсов, электроэрозионной

...подаче управляющего импульсана тиристор 2 накопительный конден- Ясатор 4 заряжается от источника 1постоянного тока. После заряда конденсатора 4 и запирания тиристора2 управляющим импульсом открывается тиристор 6 и на межэлектродный ц промежуток подается короткий импульс напряжения, создаваемый разрядом конденсатора 4. Ток разряда .1разветвляется на две цепочки 1 р й1 . Соотношение 1 р н 1(, зависитот состояния межзлектродного промежутка.При состоянии межэлектродного промежутка, которое соответствует, такназываемому, холостому ходу (межэлектродный промежуток разомкнут)1 р. 7 Р 1 Р, т.е. большая часть разрядного тока протекает по цепи:верхняя обкладка конденсатора 4,тиристор 6, диод 8, дроссель 9, нижняя обкладка конденсатора 4,...

Номер патента: 952497

Опубликовано: 23.08.1982

Авторы: Алексеев, Кайрис, Отто, Ханна

МПК: B23P 1/02

Метки: электроэрозионной

...обмоткой 10 трансформатора 9.Сигнал рассогласования, возникающий при дрейфе нуля, поступает со схемы 3 сравнения эталонного и рабочего сигналов на вход усилителя 1. В зависимости от полярности и величины сигнала рассогласования на выходе усилителя 1 появляется сигнал, полярность и величина которого соответствуют входному сигналу. На усилительном элементе 2 сигнал интегрируется и усиливается и затем поступает на исполнитель 25 30 35 40 45 50 55 Целью изобретения является повышение производительности, снижение износа инструмента.Поставленная цель достигается тем, что устройство для электроэрозионной обработки для копировально-прошивочных станков, включающее схему сравнения рабочего и эталонного сигналов и исполнительный орган, снабжено...

Номер патента: 956212

Опубликовано: 07.09.1982

Авторы: Грушенко, Зиенко, Лобанов, Ремнев, Ройтман

МПК: B23P 1/02

Метки: импульсов, питания, станков, формирователь, электроэрозионных

...магнитная энергия дросселя преобразуетсяв электрическую энергию конденсатора 7 и 1 О,50В зависимости от емкости конденсаторов и коэффициента передаци дросселей значения напряжений на конденсаторах могут существенно отличатьсядруг от друга.55В процессе формирования поджигающего импульса может участвовать любой из конденсаторов. Однако для прак 4тической реализации устройства целесообразно использовать конденсатор 1 О. В этом случае благодаря выбору . коэффициента передачи дросселя удается обеспечить требуемое напряжение между коллектором и эмиттером транзи. стора 2, не превышающее по величине максимально допустимое значение,Процесс заряда конденсаторов 7 и 10 носит колебательный характер, После того, как напряжение на них...

Номер патента: 956213

Опубликовано: 07.09.1982

Авторы: Афонин, Попенко

МПК: B23P 1/02

Метки: электроэрозионной

...вРащениЯ вокРУг своих осей в жении, огибая блоки 10 и 12, вынуждаплоскости, перпендикулярной плоскости ет их проворачиваться на осях 14 ивращения блоков, и образующих направ- передает движение подачи ползуну приляющий желоб для гибкого вала. щ способления, а также связанным с нимНа фиг.изображена схема обработэлектрододержателю и электроду-инстки детали с помощью приспособлениярументу,на фиг. 2 - направляющий блок; нафиг. 3 - то же, в разрезе, Таким образом, трение скольженияНа обрабатываемой детали 1 закреп-гибкого вала об оболочку замененолено приспособление 2, связанное гиб- трением качения корпуса блока об ось.ким валом 3 с вращающимся шпинделем 4 Поэтому усилие подачи, необходимоеэлектроэрозионного станка 5 Рабочая для перемещения...

Номер патента: 959976

Опубликовано: 23.09.1982

Авторы: Грушенко, Зиенко, Лобанов, Ремнев, Ройтман

МПК: B23P 1/02

Метки: импульсный, источник, питания

...таймер 7, обладающий релейной характеристикой с верхним порогом срабатывания по напряжению О и нижним - О , диод 8, накопительный конденсатор 9, разрядныйтиристор 10 и нагрузку 11, в качестве которой используется электроэрозионный промежуток, источник 12 управляющего напряжения;Устройство работает следующим образом,В исходном состоянии мощный МДПтранзистор закрыт. На выходе Р 5-триггера 2 установлен сигнал логического нуля (фиг. 2).В момент й поступает импульс с задающего генератора1, в результате чегр триггер 2 опрокидывается в состояние логическойединицы, МДП-транзистор открываетсяи в цепи - источник питания 4, дрос.сель 5, резистор 6 начинает протекать ток, нарастающий во временийо экспоненциальному закону. Дроссель 5 накапливает...

Номер патента: 959977

Опубликовано: 23.09.1982

Автор: Орлов

МПК: B23P 1/02

Метки: замыканий, защиты, коротких

...вход схемы совпадения конту. -ра защиты, соединен с инверсным вы.ходои триггера, а основной силовойисточник выполнен в виде двух последовательно соединенных источников,один из которых включен в контурзащиты.На фиг. 1 представлена блок-схема устройства защиты от коротких замыканий, на фиг, 2 - временные диаграммыы,Блок-схема устройства защиты35(Фиг. 1) содержит источники 1 и 2силового напряжения, источник 3 поджигающего напряжения, транзисторныеключи 11-6, низковольтный маломощныйисточник 7 и релейный элеиент 8.Транзисторный ключ Ь соединен по управляющей цепи с выходом схемы 9 сов-,падения, а ключи 5 и 6 " с выходомсхемы 10 совпадения. Выход задающего генератора 11 подключен ко входу45схемы 9 совпадения, ко входу схемы1 О совпадения,...

Номер патента: 959978

Опубликовано: 23.09.1982

Авторы: Быстров, Николаев, Сычев

МПК: B23P 1/02

Метки: генератор, импульсов

...выходной клеммой, о тл и ч а ю щ и й с я тем, что, сцелью улучшения его удельных энергетических показателей путем повышения амплитуды напряжения разрядныхимпульсов, свободные аноды второйи первой вентильно-конденсаторныхцепочек подключены соответственнок первой и второй входным клеммам,.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке У 2845041/08,кл. В 23 Р 1/02, 1979аноды второй и первой вентильно"конденсаторских цепочек соединены с первой и второй входными клеммами соответственно.. Такой генератор позволяет без уве-личения числа элементов схемы увеличить амплитуду разрядного импульса выходного напряжения, что позволяет одновременно улучшить удельные энер-,...

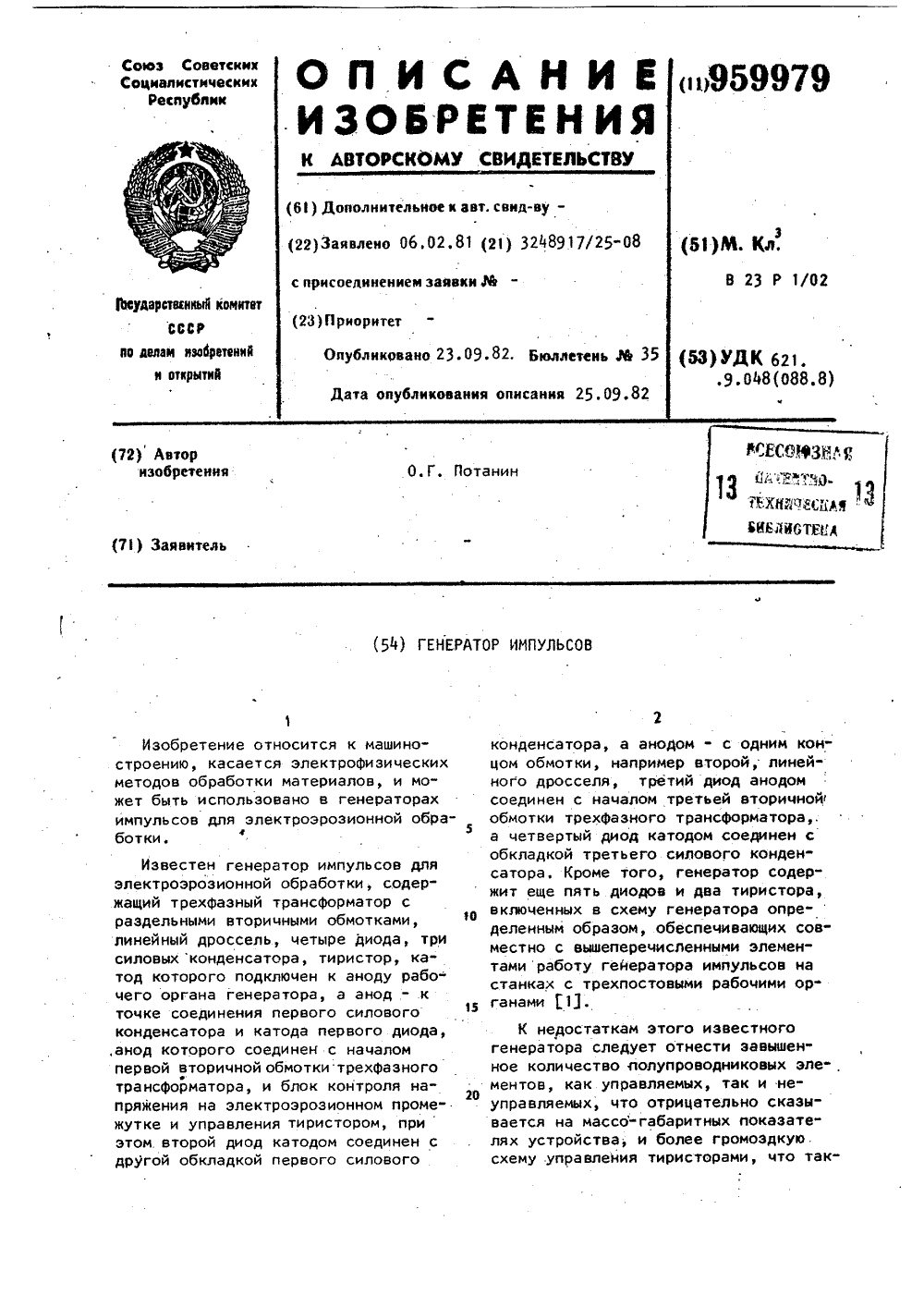

Номер патента: 959979

Опубликовано: 23.09.1982

Автор: Потанин

МПК: B23P 1/02

Метки: генератор, импульсов

...обмотки трехфазного линейного дросселяна две секции - первую и вторую, при5 95997 этом вторичные обмотки 2-4 трансформатора 1 подключены через резонансные конденсаторы 14-16 к первым секциям обмоток 17-19 трехфазного линейного дросселя. 5Генератор работает следующим об разом.Каждая вторичная обмотка 2(3 или 4) совместно с резонансным конденсатором 14 (15 или 16) и первой 1 О секцией обмотки 17 (18 или 19) трехфазного линейного дросселя образует независимый последовательный индук" тивно-емкостной контур. При равенстве по абсолютному значению на час тоте источника индуктивного сопротивления первой секции обмотки трехфазного линейного дросселя емкостному сопротивлению резонансного конденсатора на этих элементах возникают 20 резонансные...

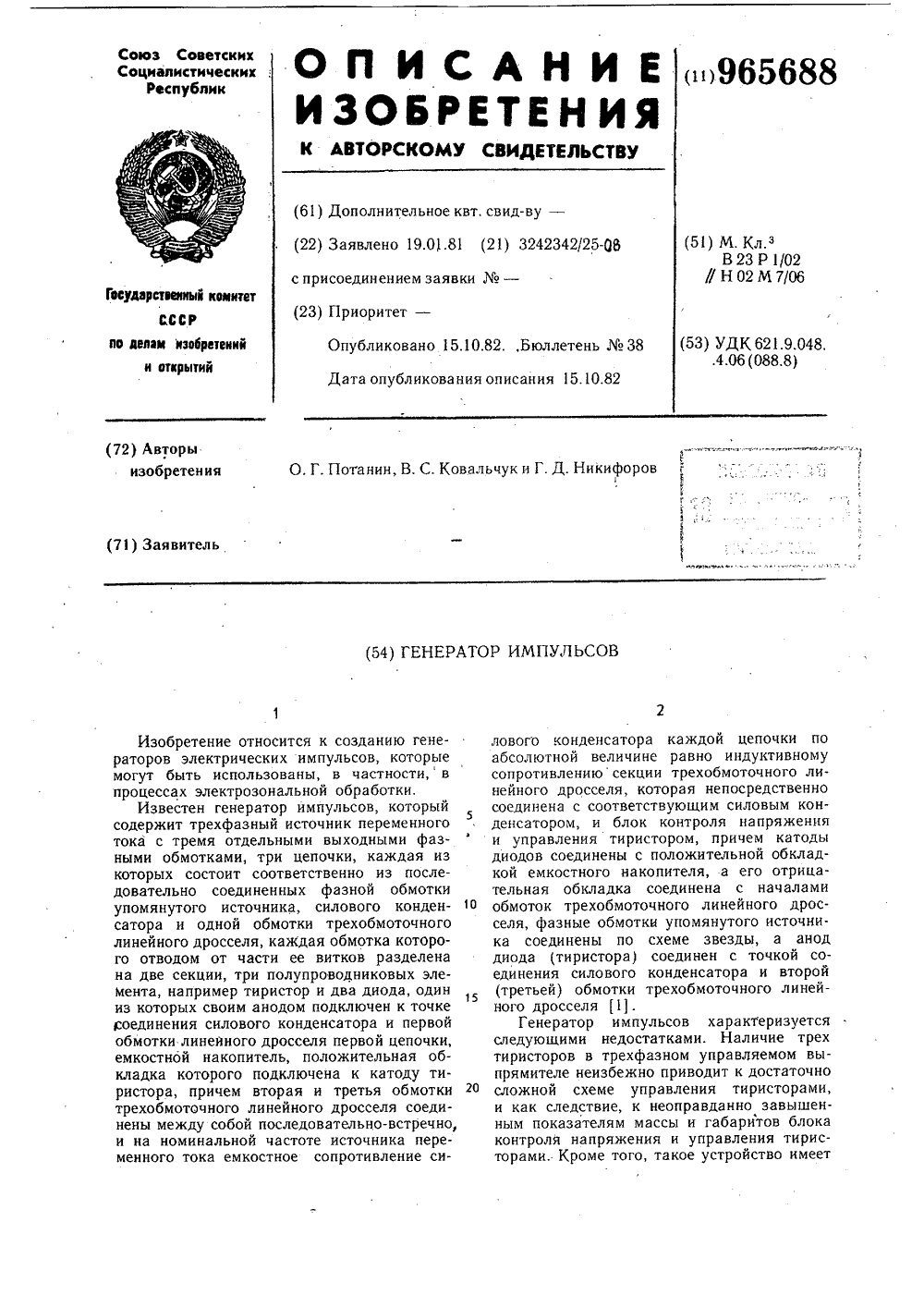

Номер патента: 965688

Опубликовано: 15.10.1982

Авторы: Ковальчук, Никифоров, Потанин

МПК: B23P 1/02

Метки: генератор, импульсов

...а анодом -к точке соединения накопительного конденсатора и конденсатора 15, другая обкладкакоторого соединена с началом обмотки 4трехобмоточного линейного дросселя. Начала выходных фазных обмоток 8, 9 и 1020 источника переменного тока соединены сотводами от части витков соответствующихобмоток 2, 3 и 4 трехобмоточного линейногодросселя, а концы обмоток 3 и 4 трехобмоточного линейного дросселя подсоединенык аноду диода 12.Предложенный генератор импульсов дляэлектроэрозионной обработки работает следующим образом,Каждая фазная обмотка 8 (9 и 10)трехфазного источника переменного токазо с соответствующей секцией обмотки 2 (3, 4)трехобмоточного линейного дросселя и силовым конденсатором 5 (6, 7) образуютпоследовательные 1.С - контуры,...

Номер патента: 965689

Опубликовано: 15.10.1982

Авторы: Ветошкин, Злотник, Иванов, Ким, Тимченко, Шатохин

МПК: B23P 1/02

Метки: прошивания, электроэрозионного

...детали 5 согласуется Заданным профилем кулачка 3 так, что в результате обеспечивается сложная формообразующая траектория их относительного движения.Простая форма электродов в 3 - 4 раза5 снижает трудоемкость при их изготовлениии по кинематическим условиям позволяет вести съем металла в малом объеме, непосредственно примыкающем к обрабатываемой поверхности, производить одновременную обработку всех межлопастных каналов1 О одного колеса. Это обеспечивает увеличениепроизводительности обработки в 1,5 - 2 раза по сравнению с известным устройством. Формула изобретения 15 равке, установленной в ступице с возможностью вращения и соосно обойме. На обойме закреплен кулачок, который сопрягается со щупом, жестко соединенным с оправкой,...

Номер патента: 965690

Опубликовано: 15.10.1982

Авторы: Воронцов, Зайцев, Крупецкий

МПК: B23P 1/02

Метки: электрофизической

...шарнирно закреплена на рычаге 6, установленном на оси 7.С рычагом 6 шарнирно связан шток пневмоцилиндра 8, а на оси качания этого рыча965690 Формула изобретения Эга установлен рычаг 9 тормозной токоведущей колодки 10, к которому крепится токоподводящая шина 11.Оба рычага стянуты пружиной 12, Устройство работает следующим образом.После завершения обработки впадины колеса вращающимся профильным электродом-инструментом источник тока отключается, срабатывает электромагнитный пневмораспределитель и направляет сжатый воздух в переднюю полость пневмоцилиндра 8. При этом шток пневмоцилиндра вдвигается и тянет рычаг 6 с собачкой 5. Зуб собачки выходит из зацепления с храповым колесом 4, и собачка под собственным весом опускается до...

Номер патента: 971603

Опубликовано: 07.11.1982

Авторы: Быстров, Макаровский, Ратцев

МПК: B23P 1/02

Метки: режимов, станков, электроэрозионных

...выходного напряжения от входного выход регулятора 3 скорости связан с входом посредством резистора 4 и емкости 5, Вход регулятора 3 скорости соединен с выходом преобразователя 2 мощности через резистор 6. Второй вход регулятора 3 скорости через резистор 7 соединен с выходной цепью усилителей 8 и 9, получающих питание от источника 10, На вход усилителя 8 подается сигнал, равный напряжению межэлектродного промежутка 11. Вход усилителя 9 подсоединен к шунту 12 в цепи источника питания Мпт межэлектродного промежутка. Вал цвигателя связан с функциональным 65 преобразователем 13, выход которогоподключен к переключателю 14 режимов,Рассмотрим работу предлагаемогоустройстваВ процессе работы система измерения площади обработки получает информацию...

Номер патента: 973267

Опубликовано: 15.11.1982

Авторы: Дубовик, Лекарев, Макеев, Суслин

МПК: B23P 1/02

Метки: заусенцев, снятия, электрохимического

...поверхность 8, выполненную на наружной поверхности стакана б. При этом форма базовой поверхности 8 соответствует форме обрабатываемого отверстия детали. В дне стакана б выполнены отверстия 9 для подачи электролита в зону обработки. В стакане б посредством гайки 10 укреплен электрод 11 с рабочим зазором 12 между обрабатывающей кромкой электрода 11 и обрабатываемой кромкой детали 13. Для обеспечения перемещения электрода 11 в плоскости обрабатываемой кромки отверстия детали 13 между стаканом 6 и основанием 4 имеются зазоры 14, Токопровод 5 соединен с электродом 11 посредством гибкого провода 15.3.0Устройство работает следующим образом.Перед обработкой детали верхнюю часть 1 устройства отводят в верхнее нерабочееположение, обеспечивая...

Номер патента: 973268

Опубликовано: 15.11.1982

Авторы: Александровская, Галушин, Журавлев, Ильин, Страдов

МПК: B23P 1/02

Метки: активного

...импульсов. Узел 13 состоитиз датчика-преобразователя 15, связанного сизмерительным наконечником 3, и блока 16обработки измерительной информации.Устройство работает следующим образом.35Электрод. инструмент 1 совершает возвратно-поступательные перемещения вдоль поверхности обрабатываемой детали 7 и радиальныеперемещения к ней с целью обеспечения рабочего процесса - съема металла с поверхно.сти детали с помощью разрядных импульсовот генератора 14, Измерительный наконечник3 отведен от детали 7 через измерительнуюоснастку 2 с помощью механизма 4 арретирования,В процессе обработки сигнал о состоянии 4 фмежэлектродного промежутка (электрод-инструмент и деталь) поступает в блок 8 контролясостояния обрабатываемой поверхности, а именно на...

Номер патента: 973269

Опубликовано: 15.11.1982

Авторы: Гаврилов, Поздняков

МПК: B23P 1/02

Метки: глубины, отверстий

...11Измерительная штанга 10 может вертикальноперемещаться в направляющей втулке 12 ив свободном состоянии удерживается в верхнем положении пружиной 13, Направляющиевтулки 7 и 12 расположены на общей пли.те 14, выполненной из диэлектрического материала и закрепленной на станине станка,Устройство работает следующим образом,Измерительная штанга 10 подводится кдетали, например заготовке коночного штампа,через выполненную в электроде 1 прорезь докасания своим наконечником 9 с обрабатыва.емой поверхностью,Ширина прорези в электроде должна бытьне более двух межэлектродных зазоров, таккак в противном случае напротив прорезибудет оставаться необработанньш участок детали,Рычаг 4 поворачивается влево и щуп 3 под.водится к упору 11, Затем рычаг 4...

Номер патента: 973270

Опубликовано: 15.11.1982

Авторы: Белов, Михайлов, Сумеркин, Шапиро

МПК: B23P 1/02

Метки: копировально-прошивочному, станку, электроэрозионному

...22, крепящихся на плите 2, и жесткого45упора 23, неподвижно закрепленного на гибкомэлементе, Контроль углового перемещенияосуществляется по делительной шкале 24, жест.ко закрепленной на каретке 4.В неподвижном корпусе 1,расположен механизм, состоящий из подпружиненного штыревого фиксатора 25, шарнирно связанного с рукояткой 26 для его вертикального перемещения,При этом ось штыревого фиксатора 25 совпадает с осью шестерни 17 и осью поворота подвижной плиты 2, а при определенном положе.нии каретки, 4 - и с осью электрододержателя 5,0 4Устройство к электроэрозионному копировально - прошивочному станку жестко крепитсяк шпинделю электрозроэионного копировально -прощивочного станка,Устройство работает следующим образом,Для осуществления...

Номер патента: 984784

Опубликовано: 30.12.1982

Авторы: Блох, Дубовик, Лекарев, Суслин

МПК: B23P 1/02

Метки: электрохимической

...и гидросистему, содержащую нагнетающий насос 7, напорный и сливной трубопроводы 8 и 9 соответственно, Трубопроводы 8 и 9 снабжены запорно-регулирующим элементом, встроенным в стол 1 и выполненным в виде корпуса 10 и золотника 11, связанного со штоком 12, соединенным с траверсой 2.В корпусе 10 выполнены напорные окна 13 для подключения напорного трубопровода 8 и сливные окна 14 для подключения сливного трубопровода 9, а в золотнике 11 - напорный и сливной каналы 15 и 16 соответственно. Между каналами 15 и 16 плоскости сечения канала 16 вдоль оси золотника 11 выполнены сливные каналы 17, расстояние между смежными краями (о и Ь на фиг. 2) которых меньше размера окна 14.Устройство работает следующим образом.На стол 1 устанавливают...

Номер патента: 669578

Опубликовано: 30.12.1982

Авторы: Созинов, Щепетов

МПК: B23P 1/02

Метки: каналов, электроэрозионной

...элементом, о т л и ч аЗ 5 ю щ е е с я тем, что, с целью обес- печения возможности обработки каналов на криволинейных поверхностях,электрод-инструмент выполнен в видежелоба с отогнутыми краями, копир 40 . снабжен направляющими выступами, накоторые опираются отогнутые краяэлектрода, а направляющий элементвыполнен в виде ребра, входящего вжелоб.45 электрод-инструмент 6, при помощикоторого обрабатывается канал в заготовке 7,Шкивы вращаются на осях 8 и 9,которые закреплены на траверсе 1.Ось 8 шкива 4 соединена с приводомвращения, а ось шкива 5 с механизмом натяжения (привод и механизм натяжения на фиг.1 не показаны).Электрод-инструмент представляетсобой желоб с отогнутыми краями,которые выполняют роль технологическихнаправляющих 10,...

Номер патента: 322035

Опубликовано: 07.01.1983

Автор: Щепетов

МПК: B23P 1/02

Метки: источник, питания, размерной, токопроводящих, устройствам, электрической

...одновременно подают от маломощного генератора 24 пусковые импульсы, длительность которых должна быть меньше длительности фронта импульсов, возбуждаемых в межзлектродном зазоре. За счет этих импульсов все коммутирующие приборы одновременно открываются, и накопительные конденсаторы 12- 14 начинают сразу крутыми фронтами передних волн разряжаться на соответствующие первичные обмотки 8-10 импульсного трансформатора 4, вследствие чего на общей вторичной (в большинстве случаев одновитковой) обмотке 25 возникает импульс с коротким передним фронтом волны высокого (по сравнениюс напряжением низковольтного выпрямителя) напряжения и сильного тока, который через шунтирующий конденсатор 11 многократно усиляет (при согласованном включении)...

Номер патента: 986695

Опубликовано: 07.01.1983

Авторы: Голубев, Кузнецов, Петухов, Фильченков

МПК: B23P 1/02

Метки: электроэрозионной

...обеспечения отвода его от заготовки 2 в направлении, близком к нормальному. Отклонение от нормального не должно превышать величины межэлект .родного эазора при максимальной глубине обработки.Оптимальное расстояние между упомянутыми осями 1500 1800 мм. Регулировочными винтами 8 рамка от клонена от вертикали на угол с 8, достаточный, чтобы обеспечить надежный контакт нижней ее части с поворотной планкой 9 и шариковой винтовой парой ходовой винт ) 10 в начале 35 и конце обработки заготовки . Поворот рамки под действием силы тяжести, а следовательно и глубина обработки, ограничивается упорами 11. На стенке ванны 1 установлен серно двигатель 12 с шариковой винтовой парой 10 для подачи электрода-инструмента при обработке, Синхронное вращение...

Номер патента: 990463

Опубликовано: 23.01.1983

Автор: Золян

МПК: B23P 1/02

Метки: электроконтактной

...валом и периферией диска возникает разность потенциалов Б, величина которой в зависимости от требуемой по техническому режиму регулируется величиной индукции магнитного поля В и скоростью вращения диска Ч согласно выражению1. = ВЧК,где К - радиус диска инструмента 1. Указанная разность потенциалов .) вызывает в электрической цепи, состояцей из обмотки магнитной системы 2 и диска 1 с общим сопротивлением г ток 1 = 1 1;г = ВЧК:г,Этот ток 1, в свою очередь, приводит кросту 1 и т. д., поскольку катушка магнитной системы 2 играет роль обмотки самовозбуждения, обеспечивая тем самым режимсамовозбуждения устройства до достиженияим номинального режима работы. Разностьпотенциалов 11, возниКающая между валомдиска 1 и его периферией, идет на...
