B23P 1/02 — B23P 1/02

Номер патента: 649537

Опубликовано: 28.02.1979

Авторы: Дубовик, Лекарев, Макеев, Пилипенко, Суслин

МПК: B23P 1/02

Метки: жидкости, обработке, рабочей, электрофизической, электрохимической

...б, соединенный с насосом 7 и запорно-регулирующим элементом 8, и обводной трубопровод с патрубком 9, подключенный к выходу насоса 7 через запорно-регулирующий элемент 10. Конусная вставка 3 связана с приводом 11 поворота и приводом 12 вертикального перемещения и может поворачиваться на угол, соответствующий угловому шагу между фильтрами. Напорный патрубок б и обводной патрубок 9 торцами примыкают к фильтрам 5. На конической поверхности вставки 3 выполнены отверстия 13, связывающие ее полость с баком 1.Отстойник 2 снабжен промыво рубком 14 с запорно-регулиру649537 Составитель М. Климовская Изд. Мо 202 Подписное ного комитета СССР етений и открытий Ж.35, Раушская наб.,. 4/5Заказ 82/13 Тираж 1221 НПО Государств по делам изо 113035,...

Номер патента: 655491

Опубликовано: 05.04.1979

Авторы: Вашкевич, Гарифуллин, Цеслинский, Шапиро

МПК: B23P 1/02

Метки: электроэрозионной

...выходнуюобмотку 8 (условно показана одна), подсоединенную к управляющим электродамтириоторов формирователя 9 импульсов,силовой импульсный трансформатор 10,формирователь 11 скважности импульсов, деталь 12, электрод 13, подвижной сердечник 14, расположенный внутрикатушки индуктивности и жестко связанный с электродом - инструментом 13,катушку 15 индуктивности, включеннуюпоследовательно с обмотками 6 и 7 под%магничивания и источником литания.Схема работает следующим образом. При включении автогенератор начинает генерировать импульсы с частотой, определяемой величиной тока подмагничивания, протекающего по обмоткам 6 и 7.Эти импульсы поступают на управляющие электроды тиристоров формировате 45 ля 9 импульсов и на вторичной обмотке...

Номер патента: 655492

Опубликовано: 05.04.1979

Авторы: Конушин, Пушков

МПК: B23P 1/02

Метки: генератор, импульсов, электроэрозионной

...генератора импульсов,Формула изобретения Генератор импульсов для электроэрозионной обработки, содержащий источник постоянного напряжения, параллельно которому подключены последовательные цепочки, состоящие из силового транзисторного ключа и первичной обмотки трансформатора, вторичная обмотка которого подключена к межэлектродному промежутку, о т л и ч а ю щ и й с я тем, что, с целью согласования выходного сопротивления генератора с нелинейным сопротивлением промежутка, в него введены компенсируюшие трансформаторы, первичные обмотки которых вклю .ены последовательно - согласно с первичными обмотками основных трансформаторов, а вторичные обмотки соединены последовательно и встречно с вторичными обмотками основных трансформаторов, причем...

Номер патента: 657945

Опубликовано: 25.04.1979

Авторы: Конушин, Ставицкий

МПК: B23P 1/02

Метки: генератор, импульсов, транзисторный

...конденсатораимпульсами тока от источника постоянного напряжения через силовой транзисторный ключ показывает, что электролиз слабопроводяшей межэлектродной среды, в частности 5воды, и соответствующие нежелательные электрохимические процессы в основном имеют место во время холостого хода, когда на электродах присутствует постоянное напряжение от заряженного накопительного конденсатора. Во время нормального рабо чего режима, когда через межэлектродныйпромежуток с определенной вероятностной частотой следуют рабочие им пул ьсы тока, постоянная составляющая напряжения на электродах резко уменьшается. Кроме того,657945 1948/1 О Тираж 1221 Подписноеатент, г. Ужгород, ул. Проектная,ЦНИИПИ Зак филиал ПППком от источника переменного...

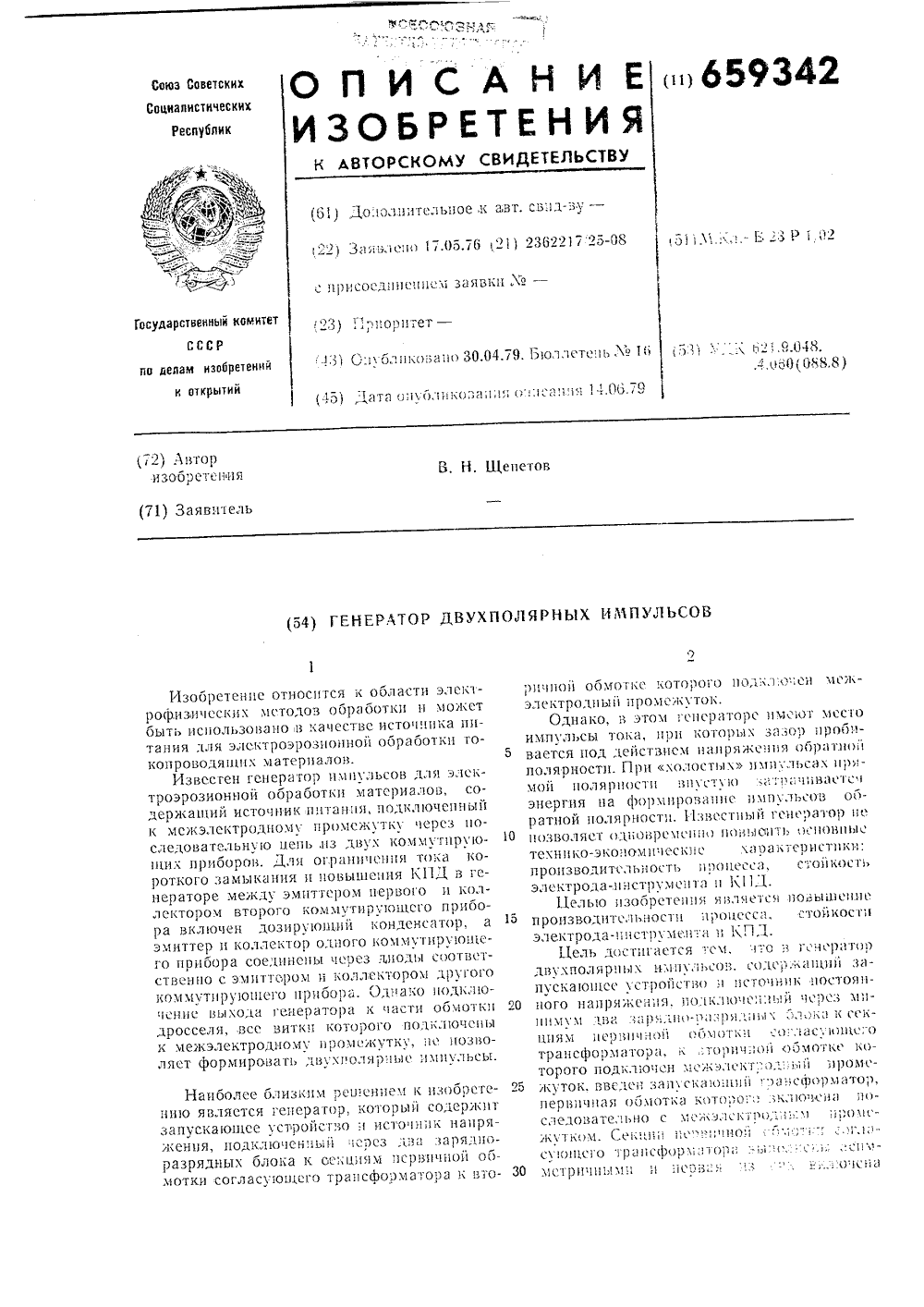

Номер патента: 659342

Опубликовано: 30.04.1979

Автор: Щепетов

МПК: B23P 1/02

Метки: генератор, двухполярных, импульсов

...источника1 постоянного напряжения.После зарядки конденсаторов за счсгподачи импульсов от запускающего устройства 10 синхронно открываются коммутирующие приборы 3 и б, создающие условиядля запирания диодов Б и 9 при помощи напряжения заряженного конденсатора 4, Врезультате этого на 1-ой секции перигчнойобмотки согласующего трансформатора бвозбуждается сумма двух согласных напряжений; напдяжений источника 1 и заряженного копдснсатора 4, а на межэлсктродном зазоре 7 формируется импульс напряжения прямой полярности (см. фиг. 2), поддействием которого возникает проводящийканал и напряжение на зазоре резко падает,а ток, проходящий через него и первичнуюобмотку трансформатора 11 (см. фиг. 1),возрастает. Под действием этого тока наего...

Номер патента: 662307

Опубликовано: 15.05.1979

Авторы: Аитов, Нурмухаметов

МПК: B23P 1/02

Метки: генератор, импульсов, тиристорный

...8. Параллельно эрозионномупромещутку встречно включен вентиль 9,Генератор в установившемся режиме работает следующим образом,В момент временй(см, фиг. 2) Явключается тиристор 8, и к промежутку 4 через индуктивность 5 прикладывается суммарноенапряжение двух источников, Далее после пробоя промежутка в моментвключается тиристор 208, и напряжение на эрозионном промежутке сйижается до напряжения источ-"ника питания 2. При этом с моментадо 1 через тиристор 8 протекаетлйшь разностный ток 1 1 -1. Ве"личина тока 1 з, протекающего в цепиисточника 1 устанавливается резисто-.ром. В результате этого разностныйтокпротекающий через тиристор 8,может быть установлен весьма малым.Это позволяет значительно снизить фустановленную мощность тиристоров...

Номер патента: 663515

Опубликовано: 25.05.1979

Автор: Фоминский

МПК: B23P 1/02

Метки: диспергирования, металлов, электроэрозионного

...Периодическоеперемешивание кусочков металла жидкостью вкипящем слое препятствует их слипанию, Элек.троды по мере износа их концов непрерывноподаются под действием собственного веса и 29усилия толкателей, Расположение электродовпод углом к днищу обеспечивает их износ толь.ко в нижней части непосредственно у него, гдерасстояние между электродами наименьшее и,следовательно, вероятность разряда наибольшая, 2 ЗПредотвращение слипания кусочков металла инепрерывная подача электродов обеспечиваютнепрерывную работу. При этом отпадает необходимость периодически выгружать из сосудаслипшиеся кусочки и остатки электродов, сле- Юдовательно, исключаются отходы,На чертеже представлена принципиальнаясхема предлагаемого устройства.Оно состоит из...

Номер патента: 664807

Опубликовано: 30.05.1979

Автор: Полуянов

МПК: B23P 1/02

Метки: площадей, поперечных, сечений, станков, фасонных, электродов-инструментов, электроэрозионных

...на чертеже линией А - А), находящейся на расстоянии а от вершины электрода, последний погружают в сосуд 1 таким образом, чтобы расстояние от уровня 15 жидкости до плоскости сечения А - А былоравно половине единичного перемещения.При этом в сосуд 2 вытесняется часть жидкости, объем которой измеряется по шкале 6.20 Затем электрод 4 погружается в жидкость на величину единичного перемещения й, измеряемого по индикатору 7. При этом объем вытесненной жидкости будет примерно равен объему цилиндра 8, основани ем которого является сечение электрода 4в плоскости А - А. Высота цилиндра 8 равна величине единичного перемещения,Зная объем жидкости, вытесненной приединичном перемещении электрода, и вели чину единичного перемещения (высота...

Номер патента: 666022

Опубликовано: 05.06.1979

Авторы: Касьян, Маркарян, Мартиросян

МПК: B23P 1/02

Метки: воздушной, среде, электроэрозионной

...предлагаемое устройство,Устройство содержит электрод-инструмент 1, изделие 2, генераторэлектрических импульсов 3, металлический диск 4, который укреплен нашпинделе устройства 5 микрометрической подачи и источник постоянноготока б.Устройство работает следующимобразом.,ца Заказ 3044/11 ирж цНИИПН Государст по делам изобр 113035, Москва) Л Подписноеега СССРытийнаб Д.4/5 венного коми етений и отк 35, Раушская ент", г.у.:огород, ул .Проектная При подключении металлического диска 4 и электрода-инструмента к источнику постоянного тока б в межзлектродном промежутке между электродом-инструментом 1 и металли- ЧЕСКИМ ДИСКОМ 4 СОЭдЕТся Поотояняс а электрическое поле, напряженность которого может регулироваться величи-. ной напряжения...

Номер патента: 666023

Опубликовано: 05.06.1979

Авторы: Кириенко, Парамонов, Рыбалко

МПК: B23P 1/02

Метки: генератор, импульсов, униполярных

...В. Вторичная обмотка Оз импульФормула изобретения Истчники внимание приСоставитель Техред И, П урад я едакто Тираж 1221 Государственного коми ам изобретений и откр осква, Ж, Раушская Заказ 3044/ одпис та СССРийаб., д. 4/5 ПИд ЦН 30 лиал ППППатент , г.ужгород, ул.Проектна" )Ф г Ф %,3 Ф666 сного трансформатора Тр подсоединена к рабочему зазору.Генератор униполярных импульсов работает следующим образом.Накопительный конденсатор С заряжается Форсированно через Фильтрующую емкость С, разделительный тирис тор Т и вторую секцию О" первичной обмотки О, трансформатора Тр. При зарядке накопительного конденсатора С бросок тока на нем передается секцией первичной обмотки О на вторичную 10 обмотку О, где получается рабочий импульс тока.Бо...

Номер патента: 666024

Опубликовано: 05.06.1979

Автор: Луцков

МПК: B23P 1/02

Метки: импульсный, источник, питания

...балластныйрезистор 2, накопительный конденса666024 Составитель ВеВлодавскийТехред М, Петко Корректор С, Шекмар Редактор Р.Мурадян Тираж 1221 ПодписноеЦПИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, К, Раушская наб д.4/5 Заказ 3044/11 Филиал ППП Патент, г.ужгород, ул.Проектная,4 тор 3. Накопительный конденсатор 3заряжается до напряжения, достаточного для пробоя жидкостного разрядника 5, В момент пробоя регулируемого разрядника 5 его сопротивлениеизменяется скачком от бесконечности до нуля. Таким образом вмомент пробоя разрядника 5 накопительный Конденсатор 3 подключается к нагрузке 4 и начинает разряжаться через нее. Ток разряда протекает черезпервичную обмотку импульсного трансформатора 7, что...

Номер патента: 667368

Опубликовано: 15.06.1979

Авторы: Бочков, Киселев

МПК: B23P 1/02

Метки: комбинированный, станок, электроэрозионный

...5 смонтированы обмотки 13 статора этого электродвигателя. На столе 14 станка в направляющих установлен суппорт 15 профилируюшего устройства, на котором закреплен резец 16. Суппорт постоянно поджат с помощью пружины через упор 17 к копиру 18, который жестко соединен с рабочей головкой 5 через кронштейн 19. Для установки суппорта на копир служит ручка 20, а для точной выставки резца 16 относительно электрода 6 - микрометр 21, Обрабатываемая деталь 9 закрепляется на рабочем столе с помощью электромагнитного приспособления 22.Электроэрозионный станок работает следуюшим образом.Электрод 6 устанавливается в шпиндель 11 и зажимается цанговым зажимом 10. Резец 16 устанавливается в профилируюшем устройстве 15 режущей кромкой вверх таким...

Номер патента: 671971

Опубликовано: 05.07.1979

Авторы: Бондаренко, Прасолов, Сафронов, Стрелков

МПК: B23P 1/02

Метки: анодно-механических, источник, питания, станков

...с питающей сетью системуимпульсов, которые могут перемещаться во времени. изменения напряжения управления, подаваемого на формирователи, Импульсы сдвинутымежду собой на 60 эл,град.Эти импульсы подают одновременно на однивходы элементов И 2, а также на входы элемен.та ИЛИ 4, который осуществляет логическое сложение импульсов, Импульсное напряжение с выхода ИЛИ 4 подают на вход счетчика 5, имеющего пять устойчивых состояний, переключение которого осуществляется задним фронтом импуль.сов. При этом счетчик производит деление частоты следования входных импульсов на пять.С помощью дешифратора 6, входы которогоподключены к выходам счетчика 5, обеспечиваютформирование импульсного напряжения с длительностью импульса 60 эл. град. и...

Номер патента: 673411

Опубликовано: 15.07.1979

Авторы: Конушин, Ставицкий

МПК: B23P 1/02

Метки: генератор, импульсов, транзисторный

...через токоограничивающее сопротивление к транзйсторному силовому ключу, который через Формирователь импульсов подключен к межэлектродному промежутку, и генератор управляющих импульсов, адин выход которого подключен к базе транзисторного ключа, о т л и ч а ю щ и й с я тем, что, с целью упрощения регулировки амплитуды импульсов напряжения, улучшения. качества. обработанной поверхности, Формирователь импульсов выполнен в виде Т-образной схемы, состоящей иэ конденсатора и шунтирующего переменного сопротивления, а второй выход генератора управляющих импульсов подключен к другому полюсу упомянутого источника постоянного напряжения.Источники информации, принятые во внимание прй экспертизе1. Голубков й.К. Транзисторный генератор...

Номер патента: 677862

Опубликовано: 05.08.1979

Авторы: Дубовик, Колосов, Лекарев, Макеев, Пилипенко, Суслин

МПК: B23P 1/02

Метки: жидкости, обработке, рабочей, электрофизической, электрохимической

...очистки рабочей жид- Поскольку в устройстве исключено смекости содержит бак 1. с заборным отверс- шивание очищенной и неочищенной жидкостием 2 в боковой стенке бака 1; фильтру тей, а также влияние интенсивности забоюший короб 3 с горизонтальным буртиком ра на взбалтывание осевшего шлама и по 4 по .периметру; экран 5, охватывающий паданне его в очюпенную жидкость, то какороб Э с зазором. чество забираемой очищенной жидкости вОтверстие 2 расположено напротив эк- описываемом устройстве выше, чем в израна 5. Экран 5 прикреплен к баку 1. о вестных.Горизонтальный буртик 4 фильтруюшего При подъеме фильтрующего короба 3короба 3 перекрывает пространство между .для удаления шлама жидкость ие него, .стенками баха 1 и короба 3. фильтруясь, стекает...

Номер патента: 685469

Опубликовано: 15.09.1979

Авторы: Бронштейн, Нефедов, Пермяков, Солома

МПК: B23P 1/02

Метки: генератор, станков, тиристорный, электроэрозионных

...гашения и восстановленияуправляемости силового тиркстора4 наступает после включения коммутирующих ткристоров 10 И 13. При упоступлении управляющих импульсовна тиристоры 10 и 13 происходитперезаряд коммутирующих конденсаторов 12 и 15, каждого в своейячейке 12-10-11-12 и 15-14"13-15в полярность, показанную на чертеже в скобках.После процесса перезаряда коммутирующих конденсаторов происходит гашение тиристоров. Тиристар 10гасится конденсатором Х 2 через дроссель 11 путем подачи обратного напряжения, а ткристор 13 гасится конденсатором 15 через дроссель 14. Гашение силового ткристора 4 происходит одновременно с гашением коммутирующих ткристоров 10 и 13, но коммутирующие конденсаторы 12 и 15 подкиочаются к нему параллельно, сначала...

Номер патента: 685470

Опубликовано: 15.09.1979

Авторы: Гац, Николаев, Потанин

МПК: B23P 1/02

Метки: генератор, импульсов, электроэрозионной

...это 22, в случае равенства реактивных сопротивлений конденсатора 14 и дросселя 2, ток вЗР Одном канапе Еемеет чистО емкостнОЙ, а в другом - чисто индуктивный характер, .в то время как источник 1 нагружен только активным током, т. е. работает с максимально возможным коэффициентом использования 4 О ,мощности источника. Ток заряда акОпительногО конденсатОра Быпрямгеяетсее всего четырьма вентилями, работающими в обоих каналах. Кроме того, канал с конденсаторами 14 не 45 только ограничивает величину протекающего по нему тока, но и удваивает зарядное напряжение накопительного конденсатора 5, т. е. является одновременно и удвоителем напряжения.Работает генератор импульсов следуеОщим образом.В каждый полупериод изменения напряжения источника 1...

Номер патента: 691265

Опубликовано: 15.10.1979

Авторы: Дубинин, Кацнельсон, Шитов

МПК: B23P 1/02

Метки: замыканий, защиты, коротких, обработке, электрохимической

...данного изобретения является и ение надежности устройства зашить и питании биполярным током. РОТКИХ ЗАМЫКАНИЙ ОБРАБОТКЕ3 691265 4Устройство работает следующим обра- станка по сравнению с известным, такзом, как обеспечивает защиту электродов отПри подключении шины 7 к источнику короткого замыкания независимо от напитания на компараторах 1 и 2 прямого правления технологического тока, Кромеканала происходит сравнение напряжениятого, схема устройства более компактнана межэлектродном промежутке ( 0и позволяет использовать любой источникс заданным значением источника опорно- питания.го напряжения ( У ). Причем, в случаеобработки детали работает один из ком параторов, например 2, в случае обработ Ф о р м у л а и з о б р е т е н и яки...

Номер патента: 694342

Опубликовано: 30.10.1979

Авторы: Шарков, Шель

МПК: B23P 1/02

Метки: винтов, гребных, лопастей, электрохимической

...с командоадпаратом 4 через связь 5 который посредством электрической связи б,получает, команды от датчико,в 7, 8, 9, 10, 11. Датчики 7, 8, 9, 1 О, 11 установлены на планшете 12, заведенном в пространсгво между лопастями Зтт 13, 14, которые связанны между собой сту694342 Риг. Я Изд.632 Тираж 1222 Подписное Заказ 7029НПО Поиск Загорская типография Упрполиграфиздата Мособлисполкома 3пиццей гребного винта (на чертеже ступица условно не показана).Положение датчиков 7, 8, 9, 10, 11 на планшете 12 выбирают таким, что электрод-инструмент, взаимодействуя с ними участком своей рабочей поверхности 15, получает траекторию, обеспечивающую его авод,в межлопастное пространство.При этом на участках между смежныъи датчиками движение прямолинейно,...

Номер патента: 700315

Опубликовано: 30.11.1979

Авторы: Блинов, Кац, Неволин, Ураков, Хакимов

МПК: B23P 1/02

Метки: методов, станок, электрофизикохимических

...поворота,Каждая из гильз снабжена штоками16 и 17, на которых закрепляются за",готовки 18 и 19. Штоки 16 и 17 связаны между собой с помощью гидроцилиндра 20 во времяускоренного пово 1рота при смене позиций. Гидроцилиндр21 служит для фиксации штоков во время замены деталей.15Станок работает следующим образом.В положении, изображенном на схеме,верхнил шток 16 зафиксирован гидроцилиндром 21 в по,1 ожении загрузки заготовки 18, В этот же момент нижний20шток 17 уже прошел рабочую зону идеталь 19 обработана.Когда заготовка 18 установлена,гидроцилиндр 21 освобождает шток 16,включается гидроцилиндр 20, которыйжестко соединяет штоки 16 и 17 междусобой, После этого включаются муфта14 и привод 15 ускоренного поворота,При этом шток 16 с...

Номер патента: 700316

Опубликовано: 30.11.1979

Авторы: Береза, Говберг, Лазаренко, Паршутин

МПК: B23P 1/02

Метки: биполярным, источник, питания, током, электрохимической

...расы - рение технологических возможностей источника питания.Поставленная цель достигается тем, что в качестве выпрямительных элементов включены тиристоры,включенные согласно первым двум тиристорам,а в качестве третьего элемента включен диод.На чертеже изображена принципиальная схема предложенного источника питания.Источник состоит из силового трансформатора 1, тиристоров 2-5 и диода б. Тиристор 4, диод б и тиристор 5 подключены к концам Х, У, Е вторичных обмоток Фаз А, В и С и к тиристорам 2 и 3, аноды которых имеют общую точку, а катоды подключены к межэлектродному промежутку 7.Источник питания работает следующим образом.Ток прямой полярности проходит через вторичные обмотки фаз А и В, тиристор 4, диод б и тиристор 3. Ток700316 Сйоф...

Номер патента: 700317

Опубликовано: 30.11.1979

Авторы: Деев, Любченко

МПК: B23P 1/02

Метки: шлифования, электроэрозионного

...от друга, в процессе шлифования это расстояние сохраняется неизменным, т.е. при обработке обеспечивается неизменность взаимного расположения токоподводов.На чертеже изображено предлагаемое устройство Устройство содержит корпус 1, на одном конце которого с помощью зажимного винта 2 крепится брусковый электрод-инструмент 3. На другом конце корпуса 1 через изоляционную втулку 4, шайбу 5 и переходную втулку б устанавливается, с возвратной пружиной 7, подвижной токоподвод 8 к обрабатываемой детали 9. Ток от источника питания подводится к детали 9 при помощи привода 10, к брусковому электроду-инструменту - приводом 11, Корпус устройства крепится700317 Составитель М. Климовскаядактор С,улыбина Техред Л,Алферова Корректс В, ьутя а...

Номер патента: 703282

Опубликовано: 15.12.1979

Авторы: Покровский, Фурер

МПК: B23P 1/02

Метки: генератор, импульсов

...и эммитер транзистора соединен с межэлектродным промежутком через диод, направление проводимости которого соответствует направлению проводимости транзистора, база которого соединена через межэлектродный промежуток с другим полюсом источни703282 Формула изобретения Заказ 7713/13 Тираж 1222 Подписное Филиал ППП Патентф, г, Ужгород ул, Проектная транзистора подключена через резистор 8 к коллектору и электроду 7.Схемы аналогичны, работают одинаково и могут быть как одна, так и другая применяться для обработки или легирования.Работу с 1 ем целесообразно рассмот. реть с момента, когдаисточник напряжения отключен и конденсатор 1 разряжен, При электроискровой обработке электрод 7 подводится к детали б на необходимое расстояние и...

Номер патента: 704747

Опубликовано: 25.12.1979

Авторы: Жуков, Кравченко, Шубин

МПК: B23P 1/02

Метки: станок, фотокопировальный, электроэрозионный

...пазан обрабатываемой детали происхо.-итдо тех пор, пока фотоприемник 8 не 65 оксзжется В критической . яюке (углу) контура, а фотоприемцик 12 це окажется цапротив ко андцой метки. При этом произойдет переключение цца следующую команду, так как цепь уиравцеция прямым ходом блока управления замыкается вследствие замыкания ключа 22. Ключ 21 при этом также закрыт, так как на электродах станка короткое замыкание (КЗ) отсутствует. Цепь управления обратным ходом в это время разомкнута, так как разомкнут ключ О. Ключи 18 и 19 замкнуты, Процесс обработки будет проходить в другом направлении в соответствии с приписанной командой до следующей встречи фотоприемника 12 с командной меткой и т.д.Если в процессе обработки на электродах станка возникает...

Номер патента: 704748

Опубликовано: 25.12.1979

Авторы: Жучков, Синяткин, Слепушкин, Щитова

МПК: B23P 1/02

Метки: генератор, импульсов, электроэрозионной

...ходана контур рабочего режима.На холостом ходу работу генератора обеспечивает двухобмоточный дроссель с обмотками 4 и 5,Генератор работает следующим образом.При включении тиристора 1 рабочийконденсатор 3 заряжается по цепи:(-) источника 13, тиристор 1, конден-.сатор 3 (на холостом ходу далее - 30обмотка 5 дросселя, диод 11, (-) источ.ика питания 13) на рабочем режимеи в режиме короткого замыкания, далеедиод 7, эрозионный промежуток 12,диод 9, (-) источника питания 13,35При этом в рабочем режиме через эрозионный промежуток проходит зарядныйимпульс,После восстановления запирающих 40свойств тиристора 1 включается тиристор 2. Конденсатор 3 разряжается поцепи: (+) рабочего конденсатора 3,тиристор 2 (на холостом ходу далеедиор 10, - обмотка 4...

Номер патента: 704749

Опубликовано: 25.12.1979

Авторы: Думпе, Измалков, Шуляков

МПК: B23P 1/02

Метки: плоских, электроэрозионной

...микропереключатели 6 и 7, при взаимодействии с ко 10торыми ползуны 8 и 9, закрепленные накаретке 4, обеспечивают реверс электродвигателя 1, а следовательно, обратный ход каретки 4. Для установкин обходимой величины поперечного пеРемещения детали служат дистанционные втулки 10 и 11. Положение дистанционных втулок 10 и 11 относительно стоек 12 и 13 определяется"дистан,ционными стопорными кольцами 14 и 15,При перемещении каретки 4 в крайнее левое положение стакан 16 своимторцом упирается в дистанциойную втулку 10, которая останавливает стакан.относительно движущейся каретки 4.Стакан 16 имеет возможность упругогойеремещения относительно продольнойоси каретки 4, при этом плоская пружина 18 скользит йо поверхности стержня 21,После...

Номер патента: 707745

Опубликовано: 05.01.1980

Автор: Николаев

МПК: B23P 1/02

Метки: генератор, импульсов, электроэрозионной

...13завершается в конце первой четверти периода, т.е. в моментвремени, когда мгновенное значение напряжения обмотки 5 достигнетсвоего максимального амплитудногозначения. В дальнейшем, по мереуменьшения мгновенных значений напряжения обмотки 5, напряжение,прикладываемое к посту генератора,увеличивается, в результате чего вовторой четверти периода от анода 1к катоду поста начинает протекатьток, а конденсатор 13 разряжаетсяна электроэрозионный промежуток,отдавая в него энергию, запасеннуюво время заряда от источника. Таккак напряжение генератора, уменьшаясь от максимального значения,изменяется по закону косинуса, токразряда конденсатора, протекающийв аэрозионном промежутке, изменяется по,закону синуса (зтот ток определяется как производная от...

Номер патента: 707746

Опубликовано: 05.01.1980

Авторы: Голубев, Копылов-Хейфец, Панасов, Политов, Розенович, Фридман

МПК: B23P 1/02

Метки: вырезания, контуров, сложных, станок, электроэрозионного

...тормозными колодкамимуфты 8 и фрикциона 5, а тяга 16между колодками муфты 4 и фрикциона17, закрепленного на станине 1.,Деталь 18 установлена на столе 19с помощью прижимной планки 20,Работает устройство следующим 15 обра з ом.П ри параллель н ом перемещенииэлектрода 14, по программе включается муфта 4 и 8 и их тормозные колодкисжимают тяги 15 и 16, При этом 20 сила их сжатия больше силы сжатияколодок фрикционов 5 и 17. Электродвигатели 3 и 7 по заданной программе перемещают каретки 2 и 6, приэтом скоба 9 и столик 10 обеспечиваютпараллельное перемещение направляющих 12 и 13 с проволочным. электродом 14, При вырезке контура с наклонной образующей для получения необходимого угла наклона электрода 14 от 30 вертикали, например только в...

Номер патента: 707747

Опубликовано: 05.01.1980

Авторы: Афонин, Мигунов, Ножиков

МПК: B23P 1/02

Метки: электроэрозионной

...жестко связанного с корпусом 1.При этом устраняется возможностьвращения электрододержателя 3, таккак последний оказывается сблокированным с корпусом 1, однако сохраняется возможность его возвратно-поступательного движения относительнокорпуса 1 и муфты 18. Фиксируетсямуфта 18 в этом положении вилкой спомощью рукоятки 19 или любым другимизвестным способом, например нижнюючасть направляющего паза в выполняют байонетной и т.п.В нижней части электрододержателя3 расположена сменная инструментальная головка 23 с закрепленным в нейэлектродом-инструментом 24. Инструментальная головка 23 изолирована отэлектрододержателя и других деталейприспособления с помощью втулки 25и содержит контактное кольцо 26,предназначенное для подвода...

Номер патента: 707748

Опубликовано: 05.01.1980

Авторы: Бакуто, Мицкевич, Мрочек, Терехов, Труханович

МПК: B23P 1/02

Метки: электроэрозионной

...устройства к работенеобходимо включить блок питания,нажать кнопкуСброс , это приводит к включению 1-9 команды и подготовке схемы к работе, нажать кнопку.Пуск- происходит подключениезадающего генератора прямоугольныхимпульсов 9 и начинает работу блок 15формирования импульсов 10, включитьрегулятор подачи,Набор комбинаций работы секций попорядку их следования набирается напульте управления переключателями.Программный регулятор подачи сек -ций электрода-инструмента обеспечивает автоматическую схему комбинаций для "п" электродов в К командах, следующих через времякоторое можно регулировать в пределахвремени от д доПериод следования команд определяет блок формирования импульсов 10.Его импульс управляет блоком распределения импульсов 11,...
