Генератор импульсов

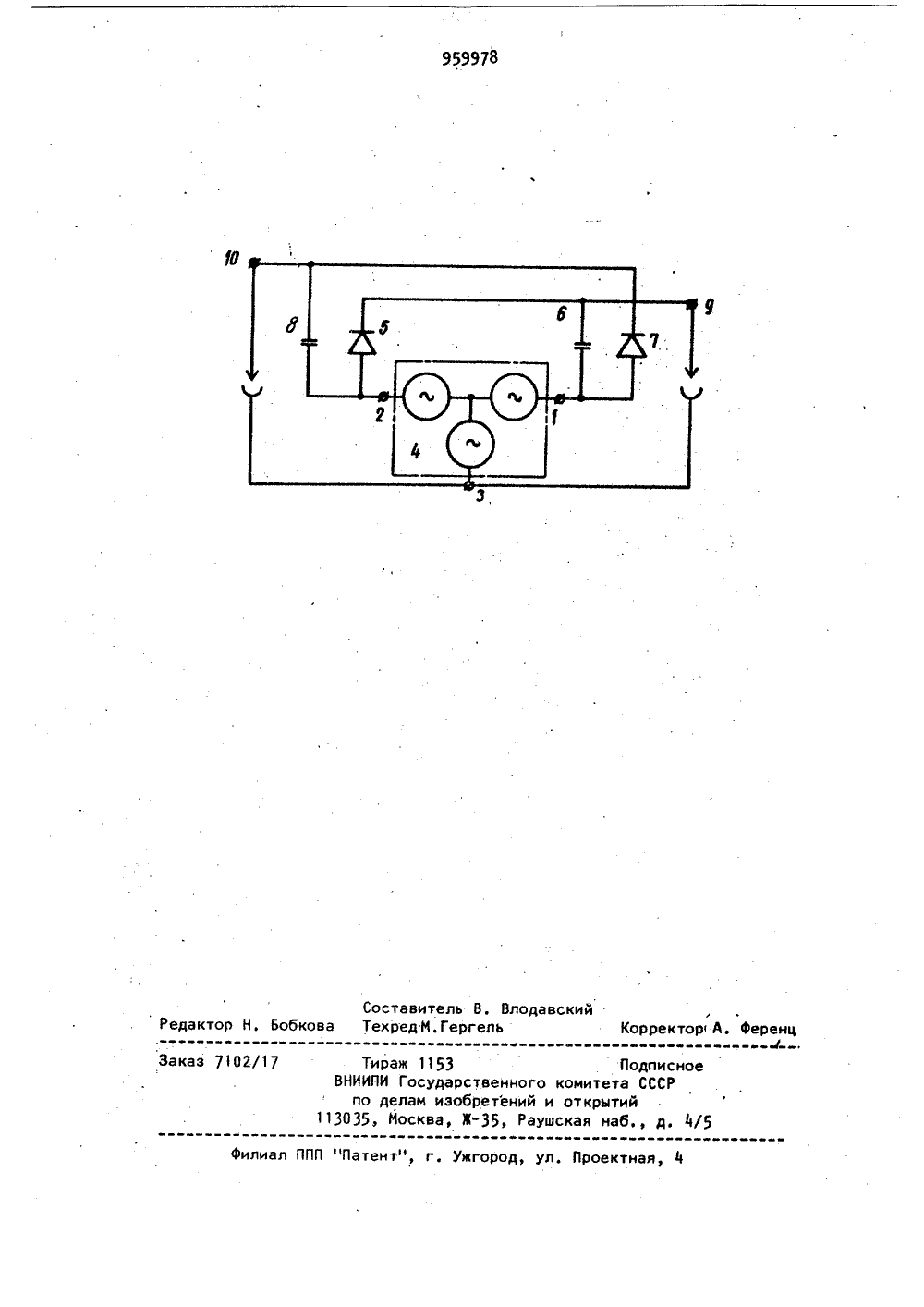

(23) Приоритет 1)М. Кл. В 23 Р 1/О 9 кударетввыЯ кемтет СССР ао делам эобретея еткрыт 123,09.82. Бюллетень ЛЬ 3 убликов 3) УДК 621. .9.048(088.8). Дата опубликования описания 25,0(54) ГЕНЕРАТОР ИМПУЛЬСОВ дель"не 5 мам 1.11. Изобретение относится к электро- физическим методам обработки и, в частности касается генератора импульсов для электроэрозионной обработки металлов.Известен генератор, который содержит четыре входные клеммы для подключения трехфазного источника пере" менного тока, обмотки которого соединены по схеме "звезда с нейтралью" и две вентильно-конденсаторные цепоч-, ки, Аноды вентилей подключены к нейтрали. Катоды этих вентилей соединены с обкладками конденсаторов и подключены к положительным выходным клеммам. Вторые обкладки конденсаторов подключены к выходным клемНедостатком известного устройст"ва является сравнительно небольшаявеличина напряжения на рабочих элект"родах. Цель изобретения - улучшение уных энергетических показателей гератора путем повышения амплитудынапряжения разрядных импульсов.Поставленная цель достигается тем,что в генераторе импульсов для электроэрозионной обработки материалов,содержащем три входные клеммы дляподключения трехфазного источника пео, рейенного тока, две положительныхи одну отрицательную выходные клеммыдля соединения а рабочими электродами, две вентипьно-конденсаторные це"почки, состоящие из вентиля и кон денсатора, одна обкладка которогосоединена с катодом вентиля и положительной выходной клеммой, вторые обкладки конденсаторов вентильно-конденсаторных цепочек подключены кпервой и второй входным клеммам соответственно, причем третья входнаяклемма является одновременно отрицательной выходной клеммой, свободные959978 Формула изобретения Генератор импульсов для электроэрозионной обработки материалов, содержащий три входные клеммы для подключения трехфазного источника пере"менного тока, две положительных и одну отрицательную выходные клеммы дляподключения к двум парам рабочих элементов, две вентильно-конденсаторныецепочки, состоящие из вентиля и конденсатора, одна обкладка которогосоединена с катодом вентиля и положительной выходной клеммой, вторые обкладки конденсаторов первой и второйвентильно-конденсаторных цепочек подключены соответственно к первой ивторой входным клеммам, причем третьявходная клемма является одновременноотрицательной выходной клеммой, о тл и ч а ю щ и й с я тем, что, сцелью улучшения его удельных энергетических показателей путем повышения амплитуды напряжения разрядныхимпульсов, свободные аноды второйи первой вентильно-конденсаторныхцепочек подключены соответственнок первой и второй входным клеммам,.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке У 2845041/08,кл. В 23 Р 1/02, 1979аноды второй и первой вентильно"конденсаторских цепочек соединены с первой и второй входными клеммами соответственно.. Такой генератор позволяет без уве-личения числа элементов схемы увеличить амплитуду разрядного импульса выходного напряжения, что позволяет одновременно улучшить удельные энер-, гетические показатели устройства в 1 о целом.На чертеже представлена электри" ческая схема генератора импульсов для электроэрозионной обработки ма- . териалов, 15Генератор содержит три входные клеммы 1-3 для подключения трехфаз-ного источника 4 переменного тока, обмотки которого соединены по схеме электрической звезды и две вентильно- о . ,конденсаторные цепочки 5 и би 7 и 8. Одна из обкладок каждого конденсатора 6 и 8 соединена с катодом соответствующего вентиля 5 и 7 и положительной выходной клеммой 9 и .10. Вторые 2 з ,обмотки конденсаторов подключены к первой и второй входным клеммам 1 и 2 соответственно. Входная клемма 3 является одновременно отрицательной выходной клеммой. Анод вентиляпер" Зо вой вентильно-конденсаторной цепочки: подключен ко входной клемме 2, а анод вентиля 7 второй вентильно-конденсаторной цепочки - ко второй клемме 1,При рассмотрении электромагнитных35 процессов в устройстве, в целях упрощения, рассмотрим его работу в режиме холостого хода.Пусть в исходный момент времени линейное напряжение фаз 1 и 2 равно46 нулю, а Фаз 2 и 3 - отрицательно. Тогда через 90 эл, град, до линейного напряжения фаз через вентиль 3 зарядится конденсатор 6, а через 270 эл, град. до линейного напряжения фаз 1 и 2 через вентиль 745 зарядится конденсатор 8. Через 210 эл. град линейное напряжение фаз 2 и 3 достигает максимума и суммируется с напряжением конденсатора 8. К выходным клеммам 10 и 3 генератора приложено удвоенное значение линейного напряжения фаз источника. В по-следующем максимум линейного напряжения фаз 1 и 3 совпадет с напряжением конденсатора 6 и к выходнымклеммам 9 и 3 устройства также приложено удвоенное значение линейногонапряжения источника. Таким образом,дважды за период к выходным клеммамгенератора прикладываются импульсынапряжения с амплитудой, равной удвоенному значению линейного напряжения источника. Это позволяет увеличить амплитуду разрядного импульсавыходного напряжения приблизительнона 273, что позволяет улучшить удельные энергетические показатели устройства в целом,959978 Заказ 710 лиал ППП "Патент", г. Ужгород, ул. Проектная Составитель В. Влодатор Н. Бобкова Техред И.Гергелье ее ю тиюаюавефв е ВЕЕЕВВвеа маивТираж 11 ВНИИПИ Госу по делам 13035, Москварственног зобретенийЖ, Ра ий Корректор А. фе Подписнокомитета СССРоткрытийская наб., д. 4
