B07B 1/28 — подвижные грохоты или сита, не отнесенные к другим рубрикам, например, качающиеся, перемещающиеся возвратно-поступательно, вибрационные, сотрясательные

Номер патента: 784948

Опубликовано: 07.12.1980

Авторы: Аврахов, Зарогатский, Кравченко, Рудин

МПК: B07B 1/28

Метки: грохот-измельчитель

...своими цапфами колосники 5,На коробе, над колосниками, закрепленопросеивающее сито 6, а под колосниками -разгрузочный лоток 7. В зоне размещениявтулки бортов и цапф колосников закреплены боковые распределительные емкости 8,в которые надрешетные фракции направляются течкой 9. Короб установлен на фундаменте через упругие элементы 10.Устройство работает следующим образом.Материал загружается на плоскость сита 6 и разделяется им на два потока: надрешетный, который направляется течкой 9 в емкости 8 и подрешетный, выходящий из грохота по лотку 7. Емкости 8 равномерно распределяют крупные фракции надрешетного продукта по втулкам 4 бортов 3, где он измельчается обкатывающимися по втулкам цапфами колосников 5 до фракций подрешетного продукта...

Номер патента: 787110

Опубликовано: 15.12.1980

Авторы: Плохотнюк, Потураев, Сансиев, Юшин

МПК: B07B 1/28

Метки: грохот

...состоит из корпуса 1, жестко закрепленной в нем ситовой поверхности 2, гибких гидропроводов 3, опирающихся, например, на балки 4. Гибкие гидропроводы 3, заполненные жидкостью, соединены однимконцом с гидропульсатором 5, а другим концом с предохранительным клапаном 6, Гибкие гидропроводы 3 заполняют жидкостью объемом, достаточным для рабочего натяжения ситовой поверхности. Сито 2 может быть жестко закреплено в корпусе без натяжения и даже с провисанием, Предварительное заполнение гибких гидропроводов жидкостью увеличивает их геометрические размеры в вертикальной плоскости. Этим и достигается оптимальное натяжение ситовой поверхности. Ситовая поверхность может быть как металлической проволочкой, так и из эластичного материала.Грохот...

Номер патента: 816571

Опубликовано: 30.03.1981

Авторы: Деев, Калинин, Малинин, Новиков, Ржондковский, Самейщев, Станиславов, Темнова

МПК: B07B 1/28

Метки: грунта, известняка, отделения, отсуглинистого, устройстводля

...к импеллеру.На чертеже схематически изображено предлагаемое устройство, общийВидУстройство для отделейия известняка от суглинистого грунта состоитиз камеры (условно не показана) сводой, плоского решета 1 с круглойобечайкой 2, подвешенного к шаровойопоре 3 с помощью трех ступиц 4,пружины 5 и шаровой пяты б, самобалансного вибратора 7, импеллера 8 скронштейном 9 и роликом 10, вертикального вала 11, передающего вращение импеллеру 8 от привода, внутреннего конуса-приемника 12, расположенного под разгрузочным окном 13,загрузочной воронки 14, прикрепленной к .раме-крестовине 15, защитногоконуса 16 направляющего конуса 17.По периметру сита выполнена кольцевая направляющая дорожка 18.Устройство работает следующимобразом.При работе вибратора 7...

Номер патента: 818670

Опубликовано: 07.04.1981

Авторы: Воротеляк, Вотинов, Горбунов

МПК: B07B 1/28

Метки: сепаратор

...транспортер 1, заключенный в вертикально расположенном корпусе 2, который имеет воздуховод 3 с патрубками 4. Вращение перфорированного спирального транспортера производится через вал 5. В нижней части корпуса устройства расположены поочередно открывающиеся отверстия для выпуска слюды и породы. Для полученич осевых колебаний транспортера имеется осевой вибратор 6. Патрубки 4 воздуховода подведены к каждому витку шнека.Порционный забойный сепаратор работает следующим образом.В приемный бункер при помощи загрузочного механизма поступает р дная масса. Включается привод перфорированного спирального транспортера и одновременно включается вентилятор, создающий разрежение в воздуховоде 3. После полного за818670 аказ 7348 Изд.2 ираж бб 1 ПО Попс...

Номер патента: 820905

Опубликовано: 15.04.1981

Авторы: Байков, Гойхрах, Ермолаева

МПК: B07B 1/28

Метки: грохот

...грохота имеется загрузочный штуцер 21, а на корпусе-штуцеры 22 и 23 аля выгрузки проаукта из агре 0 15 го г 5 30 35 40 45 50 55 гата. Грохоа связан с привоаным устройством 24 ( показано частично),Грокот-классификатор периоаичесногоаействия работает слеауюшим образом.В верхнюю камеру загружают поалежащее рассеву на фракции искоаное вещество,закрывают камеру крышкой и пускают грохот в работу. При авижении грохота сситами в горизонтальной плоскости инерционные решетки 7 в силу инерции стремятся сохранить свое положение в пространстве, в результате чего межау ситами и решетками осуществляется относительное авижение. При этом перемычкимежау отверстиями инерционнык решетокпрепятствуют зависанию в отверстияхсит клиновианых частиц., Хоа решетки...

Номер патента: 831208

Опубликовано: 23.05.1981

Авторы: Грибняк, Есионов, Швец

МПК: B07B 1/28

Метки: сепаратор

...смеси с поверхностью ленты транспортера,10 На чертеже показан сепаратор, общийвид.Сепаратор включает систему 1 загрузки,просеивающую поверхность 2, наклоннуюрешетку 3, отгрузочный транспортер 4, наленте которого закреплены пальцы 5, и гребенки 6. Под просеивающей поверхностью 2и наклонной решеткой 3 расположено приемное устройство 7 для продуктов сепарации.В зоне траектории движения пальцев 5 игребенок 6 наклонная решетка 3 имеет прощ дольные щели. Лента загрузочного транспортера установлена под углом к плоскостинаклонной решетки, при этом угол установкивыбран больше угла сцепления минеральныхудобрений с поверхностью ленты.831208 Формула изобретения Состави гель В. ШвеЛов Редактор В. Жиленко Техред Л. Бойкас Корректор Ю....

Номер патента: 839607

Опубликовано: 23.06.1981

Авторы: Вайсберг, Корниенко, Скарин

МПК: B07B 1/28

Метки: грохот

...и вал,связанный с приводом 2.Недостатком данного грохота является небольшой диапазон классификадин материалов. 30Кроме того, концы подвижной направляющей 2 выполнены в виде цилиндрических выступов 11, входящих в зацепление с кольцевыми пазами 12 дисков 13, эксцентрично насаженных йа вал 14, который установлен в подшипниковых опорах 15 и связан с приводом 16. Для5 предотвращения провисания просеивающей поверхности 5 служат поперечные балки 4, по крайней мере. две, по которым перемещается подвижная продольная направляющая балка 2,Грохот работает следущим образом.Привод 16 вращает вал 14, вместе с которым вращаются эксцентричнонасаженные на него диски 13. Вращаясь, диски 13 отталкивают влево 15 или сдвигают вправо подвижную продольную...

Номер патента: 839608

Опубликовано: 23.06.1981

Авторы: Бикметов, Богатырев, Мартынин

МПК: B07B 1/28

Метки: вибрационный, классификатор

...видезиновых блоков, которые установлтангенциально ситу.Кроме того, блоки установленыуглом 15-ЗОО к вертикальной геомческой оси классификатора.Все это позволяет усложнить текторию движения классифицируемоматериала и сделать эти движенияФигурам Лиссажу.На фиг.1 показан вибрационныйсификатор, общий вид; на фигез А-А на фиг.1; на Фиг.3Б-В на фиг.2. Вибрационный классжит корпус 1, сита 2.лен на виброопорах 3лены вкбраторы 4. Решкорпусу на упругих элвых блоках 5, которыегенциально к рештакупод углом ос= 15-30катара.;и равномерно птака через 120839608 20 Сверху корпус закрыт крышкой 6, вкоторой расположен загрузочный патру-бок 7.Мелкая фракция, прошедшая через сито,выгружается через патрубок 8, а крупная с сита выгружается через патрубок...

Номер патента: 848080

Опубликовано: 23.07.1981

Авторы: Волотковский, Зимин

МПК: B07B 1/28

Метки: грохот

...являются скорость движения транспортируемого материала по грохоту и угол взаимодействия кусков с Футеровкой.Скорость движения куска по криволинейным колосникам имеет максималь-ное значение примерно в средней их части и может быть описана пароболической функцией вида где у - скорость движения куска вточке, расположенной на расстоянииот начала футеровки;а,б,с - коэффициенты для грохота,работающего в комплекте сконвейером с шириной ленты1200 мм, а=0,075, в=1,14,с=0,2.Входящий в Формулу ( 1) угол взаимодействия кусков с футеровкой сК определяется углом между плоскостями, одна на которых параллельна ли- нейной части колосников (поверхности плиты), а другая является касательной к поверхности футеровки и к рассматриваемой точке. В...

Номер патента: 860886

Опубликовано: 07.09.1981

Автор: Матюшкин

МПК: B07B 1/28

Метки: гранулометрического, состава, сыпучих

...частью потока;1; - время заполнения бункераг-м классом руды; где отношение вместимости весового бункера, заполняемого 1-м классом и неклассифицированной частью потока;- отношение интенсивностиб 5 Из выражения (5) следует, что отношение времени 1 и 1; прямо пропорционально содержанию 1-го класса в потоке исходного 4 О материала, Коэффициентом пропорциональности является величина, обратная отношению вместимостей бункеров.В случае деления потока руды на нерав ные части коэффициентом пропорциональности должно учитываться соотношение интенсивностей потока, т, е.части потока для определения содержания -го класса и неклассифицированной его части.Из (6) следует, чтод;т(7) На чертеже изображено устройство дляопределения...

Номер патента: 874214

Опубликовано: 23.10.1981

Авторы: Бессонов, Дмитриев, Миронов, Путрин, Тагиров

МПК: B07B 1/28

Метки: гидрогрохот, разделения

...де113035, Моефилиал ППП Государственн ам изобрете ва, Ж - 35,Патент, г. Уперфорированных и неперфорированных участков 5 и 6, расположенных в направлении движения материала по ситу, а приспособления для подачи воды 4 установлены над неперфорированными участками 6. Неперфорированные участки располагаются по всей ширине сита и могут быть выполнены плоскими, вогнутыми или иметь на разгрузочном конце бортики. Высота бортика зависит от крупности материала, подвергаемого грохочению,Грохот работает следующим образом.Исходный материал в виде жидкой суспензии поступает по питающему желобу 1 на первый неперфорированный участок сита 3 для более равномерного распределения суспензии по всей ширине сита. Затем материал попадает на первый...

Номер патента: 878355

Опубликовано: 07.11.1981

Авторы: Бердяев, Голдобин, Дябин, Степанова

МПК: B07B 1/28

Метки: грохот, многоситный

...желобами 4 соот 0 ветственно для отвода надрешетного и подрешетного продуктов.Желоба попарно соединены между собой боковыми стенками б, при этом стенкиразмещены в шахматном порядке, образуя15 выходы б, объединенные в общие герметичные каналы-шахты 7 с каждой из сторон желобов 4. Один из каналов-шахт 7для подрешетной фракции имеет аспирационный патрубок 8 для подсоединения к20 пневмосистеме, Грохот подвешен к перекрытию .илп к опорной раме и имеет отводные патрубки 9,Грохот работает следующим образом,Исходный продукт, например черновойконцентрат асбеста, поступает в корпус 1,где загрузочным устройством 3 распределяется по ситовым патрубкам 2. За счеткруговых колебаний корпуса 1 от колебателя центробежного типа (не показан) из 0...

Номер патента: 897316

Опубликовано: 15.01.1982

Автор: Попов

МПК: B07B 1/28

Метки: виброгрохот

...при этомкатки соединены с рамой посредствомупругих связей,На фиг,1 изображена принципиальная схема виброгрохота; на фиг.2разрез А-А на фиг.1; на фнг.3разрез Б-.Б на Фиг.1.Виброгрохот включает неподвижнуюраму 1, к которой прикреплен сборник 2 для подрешетного продукта,просеивающую поверхность 3, катки 4,соединенные через упругую связь 5с рамой 1, вибратор б, привод 7 возвратно-поступательного движения.Виброгрохот работает следующимобразом,При включении вибратора н приводавозвратно-поступательного движениявозникает движение катков. Еатки, совершающие вибрации и возвратно-поступательное движение, передают просеивающей поверхности колебания двоякого роца - волнообразное за счет возвратйо-поступательного движения ичастотное эа счет вибраций....

Номер патента: 899158

Опубликовано: 23.01.1982

Авторы: Берлин, Гурин, Никитин

МПК: B07B 1/28

Метки: грохот

...конец эластичного сита неподвижно закреплен на опорной раме 1,а другой конец связан через обечайкус приводом. Эластичному ситу задаютэллиптическую форму поперечного се- уЕчения с помощью жестких элементов 5.Грохот работает следующим образом,При вращении эксцентрикоеого вала привода ч концу эластичного ситарукава 2 через связанную с приводом . Иобечайку 3 сообщаются круговые колебания. Эластичный рукав при этомподвергается циклическим упругимдеформациям изгиба и растяженияпереходя поочередно из состояния провисания,ЗЕв состояние натяжения. Под воздействием колебаний эластичного рукавапоступающий в него через питающийжелоб 6 сыпучий материал перемещается к разгрузочному концу грохота.При движении материала происходит отсев его...

Номер патента: 906628

Опубликовано: 23.02.1982

Авторы: Бардовский, Картавый, Степанов, Шевченко

МПК: B07B 1/28

Метки: грохот

...типароме то4я идл ередачи движеа и устройствония ситам.ния рабочого, такой ха аих пове хнорактер движеные сита выполнеЭластич- вра ар стеи сит предотлнены из резиновыщает забивание еле"резинотросовых ух струнвых или ми трщелей между струн .у , натянутых вдоль истройство 7 для пе едвижения ситамдля передачи шаетениями, что также повым выполнено в ви еет з ективность г оновленных в корпусе гноусе грохота параллелция устройства для педруг другу пантог фгра ов. Вель- жения ситамел - значительередачи двинижние вершин4ы пантог асравнению ссоединенг . ерхние и поно упрощаетсяы между собой ир фов попарно 10известными гро хотами,которым кй планками 8, кГкрепятся сита 2 иПреимуществом тарохот работаеткои констследую им3. грохота такж е...

Номер патента: 908421

Опубликовано: 28.02.1982

Авторы: Дятчин, Миронюк, Платонов, Поддубный, Франчук

МПК: B07B 1/28

Метки: вибрационный, грохот

...1 установлены по криволинейной поверхности, причем если на верхнем каскаде колосники 6 образуют вогнутую поверхность В, то на следующем нижележащем каскаде они образуют выпуклую поверхность Г. Количество каскадов на просеивающей поверхности 3 может быть различным, при этом поверхности В и Г, образованные колосниками 6, чередуются по длине короба 1, Для снижения динамических нагрузок на колосники 6 от падающих кусков сыпучего материала с каскада на каскад, колосники 6 установлены на упругие элементы 9,Устройство работает следующим обраПри включении вибровозбудителя 4, сыпучий материал, находящийся на сплошной части 2 рабочей поверхности короба 1, под действием вынуждающей силы перемещается на просеивающую поверхность 3, на которой...

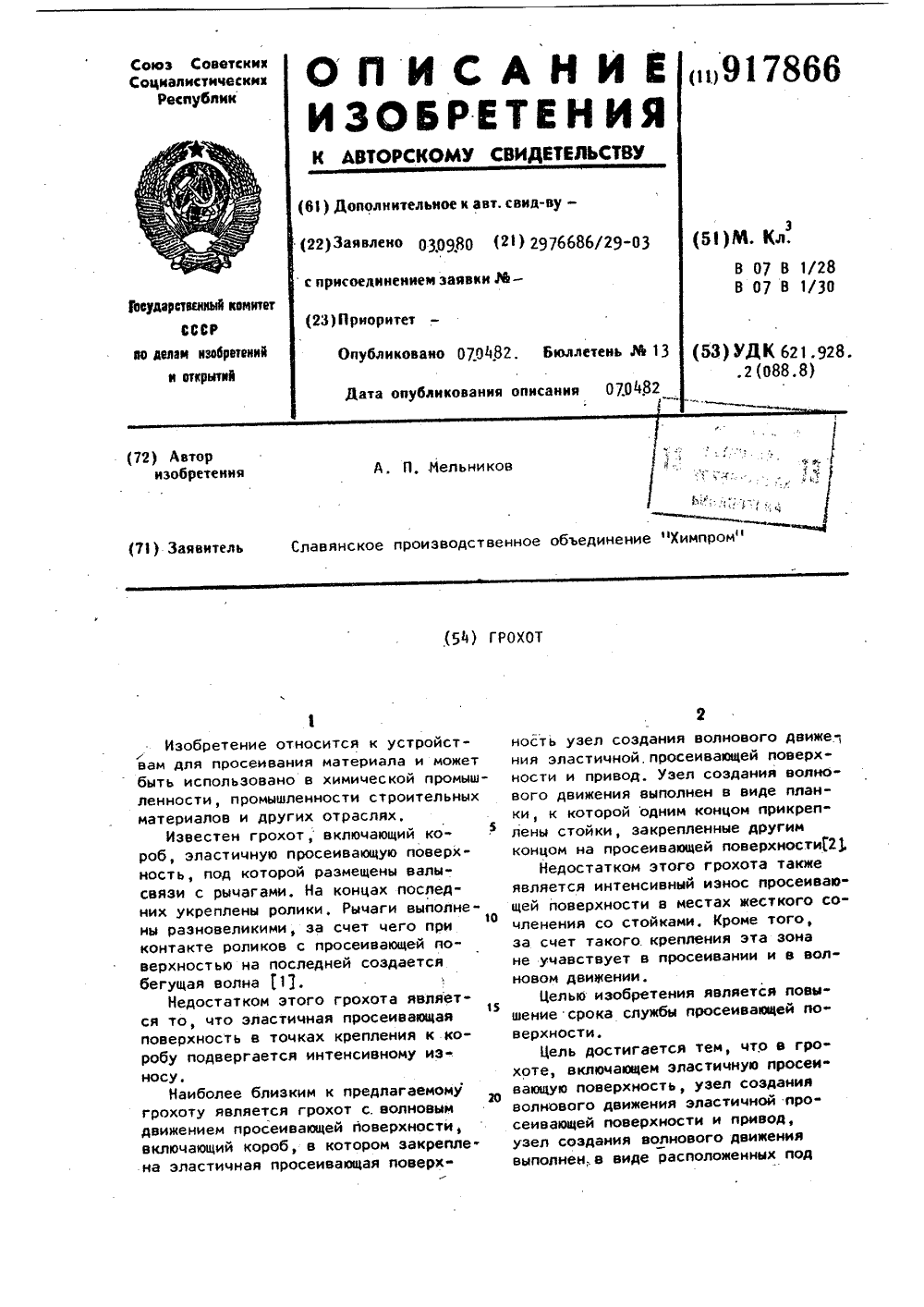

Номер патента: 917866

Опубликовано: 07.04.1982

Автор: Мельников

МПК: B07B 1/28

Метки: грохот

...поверхности в местах жесткого сочленения со стойками, Кроме того,эа счет такого. крепления эта зонане учавствует в просеивании и в волновом движении,Целью изобретенишение срока службыверхности,Цель достигается тем, что в грохоте, включающем эластичную просеи"вающую поверхность, узел созданияволнового движения эластичной просеивающей поверхности и привод,узел создания волнового движениявыполнен, в виде расположенных под9,1 7866производительность и эффективностьгрохочения благодаря вовлечению всейпросеивающей поверхности в процессволнового движения,формула изобретения иг. 8 ВНИИПИ Заказ 1965/8 Тираж 634 Подписное илиал ППП "Патент", г. Ужгород, ул. Проектная,просеивающей поверхностью звездо,зкс натянутой на них цепью и...

Номер патента: 921640

Опубликовано: 23.04.1982

Автор: Копеин

МПК: B07B 1/28

Метки: ситовое, сортирующее

...13. На винтах 12 установлены ползуныгайки 14, к которым прикреплены верхние концы тросовых подвесок 3 ситового корпуса 1. Ползуны - гайки 14 с помощью конической подачи 13 и винтов 12 установлены таким образом, что точки крепления тросовых подвесок 3 на станине 4 смещены по отношению к точкам их крепления на ситовом корпусена некоторую величину.При50 этом фигура, образованная соединением точек крепления тросовых подвесок 3 на станине 4, подобна фигуре,образованной соединением точек крепления тросовых подвесок 3 на ситовом корпусе 1. Вследствие смещения ситового корпуса 1 эксцентриковым валом от положения равновесия, отклонение тросовых подвесок 3 от вертикали раз 40 4лично, что обеспечивает наклон ситового корпуса 1. Шарнирная...

Номер патента: 952381

Опубликовано: 23.08.1982

Авторы: Гончаров, Прилуцкий, Шевчук

МПК: B07B 1/28

Метки: семян, сортирования

...12 и решет 14-1 б.От шкива 37 посредством вала Зб,муфт 34 и стержней 35, соединенных 35между собой, приводятся во вращательное движение кривошипные валы 29 сгрузами 33. Кривошипные валы 29 черезшатуны 28 превращают вращательноедвижение кривошипов в возвратно-поступательное движение решетного барабана, со строго фиксированной амплитудой, равной радиусу кривошипа.Сила инерции колеблющейся массы решетного .барабана уравновешиваетсявертикальной составляющей силы инерции вращающихся грузов, при этом горизонтальная составляющая силы инерции грузов уравновешивается силойинерции колебания подвижной массывибратора относительно шарнирных соединений 31.Зерновой материал, подлежащий разделению на фракции, при открытии заслонки...

Номер патента: 956052

Опубликовано: 07.09.1982

Авторы: Алехин, Денисенко, Джалалов, Киричек, Питателев, Прокопов, Тихонов

МПК: B07B 1/28

Метки: вибросито

...аслонка 4 с рычагом щим при прекращении956052 Формула изобретения ИИПИ Заказ 6889/ раж 636 Подписно ЮРА 7 ио срюижие а циркуляции раствора с концевым выключателем 6 системы 3 орошения. Вибросито включает также электромагнит 7, зксцентрик 8, храповый механизм 9, Система орошения смонтирована на роликах 10 в пазах 11 корпуса под 5 сеткой и соединена шатуном 12 с храповым механизмом 9, эксцентрик которого связан с тягой 13 электромагнита 7. Рычаг 14 храпового механизма, к которому крепится шатун, взаимо действует с концевым выключателем 15. Вибросито включает также фрикционную поверхность 16 и собачку 17.Вибросито работает следующим образом. 15При прекращении подачи исходного продукта (бурового раствора) заслонка 4 под силой собственной...

Номер патента: 956053

Опубликовано: 07.09.1982

Автор: Трубицын

МПК: B07B 1/28

Метки: грохочения, сыпучих

...шение эффективности грохоченеизменных амплитуде и частровозбуждений.Цель достигается тем, что в способе грохочения, включающем придание материалу направленных прямолинейных вибровозбуждений, направлени прямолинейных вибровозбуждений совмещают с направлением силы тяжести материалов.На фиг.1 схематически изображен вариант выполнения грохота, работаю щего по предложенному способу, вид сбоку; на Фиг.2 - сечение А-А на фиг.1.Грохот состоит и с 2 и упругих опор 3.н рующийся вибратор 4 й хоту прямолинейные е лебания, закреплен т956053 Формула изобретения НИИПИ Заказ 688 ираж 636 Подписное Филиал ППП "Пате ул,Проектная,4 г. У балке 5, которая установлена на цапфах б, находят(ихся в центре тяжестикороба, с воэможностью поворота вокруг них и...

Номер патента: 975117

Опубликовано: 23.11.1982

Авторы: Арутюнов, Батов, Соркин, Хечанов

МПК: B07B 1/28

Метки: грохочения

...циркулирует противчасовой стрелки под воздействием 50того же компонента б, но направленного в противоположную сторону (фиг.3)Реверс производят необходимое числораз.В случае тонкого слоя эффект циркуляции практически отсутствует, материал направляется от борта к бортуи обратно. В любом случае дополнительное (поперечное) перемещениесовершается наряду и одновременнос основным (продольным) так что врезультате сложения движений абсолютное (суммарное) движение совершается вдоль вектора 8, построенного известным образом, - как диагональ прямоугольника.65 Угол между векторами А , Б , б иих величины определяются углом наклона осей вращения дебалансов к горизонтали. При горизонтальном расположении осей вращения отсутствуетпродольное перемещение...

Номер патента: 977315

Опубликовано: 30.11.1982

Авторы: Виноградов, Корзун, Путята, Тишков, Фрейдин, Чекушкин, Чулков

МПК: B07B 1/28, B65G 27/08, E21F 13/08 ...

Метки: вибрационный, выпуска, питатель, руды

...7 транспортирования, которая принадлежит листу 1, разделителей 8, сквозных пазов 9, выполненных в листе 1, рамы 10, на которуюсвободно уложен лист 1, демпирующего элемента 11, элемента 12 регулиро 977315вки для поджима раструба 4 к листу, упругого уплотнителя 13, закрепленного на раструбе, оси 14, принадлежащей раструбу, и Опоры 15 раструбаВибрационный питатель работает следующим образом. 5Гибкий лист 1 приводится в коле- . бательное движение вибратором 3, Руда, лежащая на листе 1 под углом естественного откоса о, начинает перемещаться по транспортирующей по верхности 7. Под действием сил вибрации происходит частичное разделение руды на слои, причем мелкие наиболее тяжелые классы стремятся к транспортирующей поверхности 7,...

Номер патента: 986513

Опубликовано: 07.01.1983

Авторы: Конаш, Наталич, Студзинский, Федорович

МПК: B07B 1/28

Метки: рассев

...5разгрузочного патрубка 10, вертикаль"нОго 11 и горизонтальных лоткбв 12,и 13, расположенных на общей оси вер"тикального вала 14 й соединенных сприводом 15 посредством коромысла 16,шатуна 17 и кривошипа 18.На выходе горизонтальных лотков12 и 13 установлены рассекатели 19,выполненные в виде пластин. В верти"кальном лстке 11 жестко укреплены 15направляющие 20 и 21, а на оси 22 установлена поворотная направляющая 23,Фиксируемая стопорным винтом,В вертикальном лотке 11 жестко ук"реплен вертикальный стержень 24 с по".20перечными планками, входящий в непод"вижный загрузочный патрубок 9.Винты 25 и 26 служат для регулирования угла наклона горизонтальныхлотков к основанию сита. 25Рассев работает следующим образом.Исходный продукт через...

Номер патента: 1011278

Опубликовано: 15.04.1983

Авторы: Болотин, Буторина, Дябин, Шабашова, Шапиро

МПК: B07B 1/28

Метки: рассев

...движение продукта при его сходес сита,что снижает производительностьрассева. Лабиринтное пространствобоковых желобов и угловых каналовснижает рабочую площадь сит, что всвою очередь также приводит к сниже"нию производительности машины.Цель изобретения - повышение производительности и эффективности раз" деления исходного материала-эа счет увеличения скорости разгрузки подрешетного продукта и увеличения площа;ди рабочей поверхности сит.Поставленная цель достигается тем, что в рассеве, вклочающем колебатель, распределительные и разгрузочные при" способления и каркасы с установленными в них друг над другом наклонными ситами с поддонами, поддоны сит выполнены с боковыми вырезвми в раэгрузочной части и снабжены сопряженныминаправляющими,...

Номер патента: 1022753

Опубликовано: 15.06.1983

Авторы: Безуглый, Глущенко, Криштапович, Нагорная, Панченко

МПК: B07B 1/28

Метки: грохот, колосниковый

...и разгрузочноеприспособления, грохот снабжен дополни. тельной просеивающей поверхностью, выполненной из колосников, насаженных надополнительный вал с постоякным шагомд 5причем колосники: установлены со смещением по отношению к пластикам, которыеснабжены закрепленными иа них стержкя. ми. На фиг. 1 показан описываемый колосниковый грохот, продольный разрез; нафиг. 2 - то же, вид сверху,Колосниковый грохот включает корпус1, просеивающую поверхность 2, выпол-,ненную из пластин, насаженных на вал3 с постоянным шагом и размещенную вкорпусе 1, загрузочное 4 и разгрузочное5 и 6 приспособления, дополнительную просеивающую поверхность 7, выполненнуюиэ колосников, насаженных на дополнительный вал 8 с постоянным шагом, Причемколосники...

Номер патента: 1033230

Опубликовано: 07.08.1983

Авторы: Август, Коломиец, Лесной

МПК: B07B 1/28

Метки: грохот

...грохот, включающий верхний и нижний" коробы с ситами, привод, упругиеэлементы, опорные стойки и подвески,снабжен разделителем и катками, установленными между коробами с возможностью возвратно-поступательногоперемещения в горизонтальной плос,кости, причем разделитель размещенна катках посредством направляющих,при этом катки шарнирно закреплены 40на цапфах подвесок.Кроме того, разделитель выполненв виде лотка.На фиг. 1 изображен грохот, общийвид, на фиг. 2 - разрез А-А на Фиг,.1;45на фиг. 3 - разрез Б-Б на фиг. 1;на фиг. 4 - грохот с эластичным уплотнением,поперечное сечение.Грохот включает верхний 1.и нижний 2 коробы с ситами 3, 4,5 и 6,соединенными между собой шарнирно посредством подвесок, состоящих изрычагов 7, опорных стоек 8,...

Номер патента: 1036398

Опубликовано: 23.08.1983

Авторы: Зимин, Пронер, Тимофеев

МПК: B07B 1/28

Метки: классификации, мелкозернистых, мокрой, смесей

...восходящим потоком, подрешетную мелкую Фракцию постоянно интенсивно отсасывают а выпавшую в осадок крупную Фракцию и находящуюся во взвешенном состоя398 4 вывода тонкой фракции, соединенный свсасывающей полостью пескового насоса или другого известного средстваперекачки пульпы, размеры и производительность которого зависят от размеров и производительности грохота илиотсека (при оборудовании каждого отсека отдельным насосом). Сита 2 грохота (щелевые колосниковые) армируются продольными ребрами 12 жесткостии монтируются в резервуаре посредством мягких прокладок ( не показаны,обеспечивающих их вибрирование сцелью интенсификации процесса грохочения и очистки сит от труднопро"ходимых зерен.Грохот работает следующим образом,Исходная пульпа...

Номер патента: 1036399

Опубликовано: 23.08.1983

Авторы: Август, Коломиец, Лесной

МПК: B07B 1/28

Метки: грохот

...изобретения является повыше.35ние производительности грохочения,степени обезвоживания материала и самоочистки ситЭта цель достигается тем, что в4 Огрохоте, включающем поддоны сит,раз"мещенных в установленных один над дру"гими коробами, соединенных между собой упругими элементами и шарнирнымирычагами на опорных стойках, и привод45с шатуном, грохот снабжен уплотнени"ем, которое установлено между поддоном и соответствующим ему коробомвдоль их периметра, причем поддонышарнирно соединены между собой рычагами коробов с Возможностью противоФаз 5 Оного перемещения Относительно последних,Кроме того, уплотнение выполнено ввиде пазов короба и размещенных в нихчастей поддонов,Причем уплотнение выполнено в аиденаполненного воздухом...

Номер патента: 1050760

Опубликовано: 30.10.1983

Автор: Матюшкин

МПК: B07B 1/28

Метки: гранулометрического, состава, сыпучих

...содержит желобы 1 и2, причем желоб 1 выполнен со сплошным днищем, а желоб 2 с днищем нвиде колосников, сквозь которые просыпается неконтролируемая частьруды. Желобы установлены на ползунах 3 и 4, предназначенных для перемещения желобов под поток рудыи вывода их из потока. Передача,выполненная из троса 5 с роликами 6 и 7, предназначена для перемеще .ния желобов в противоположных направлениях. Весовые бункеры 8 и 9предназначены для взвешивания поступающей в них руды, подвешены к раме 10. посредством осей .11 и 12, снабжены рычагами 13 н 14, предназначенными для опрокидывания бункеров.Серьги 15 и 16 с пружинами 17 и 18,подвешенные к раме посредством осей 10 .11 и 12, предназначены для удержания бункеров в подвешенном...
