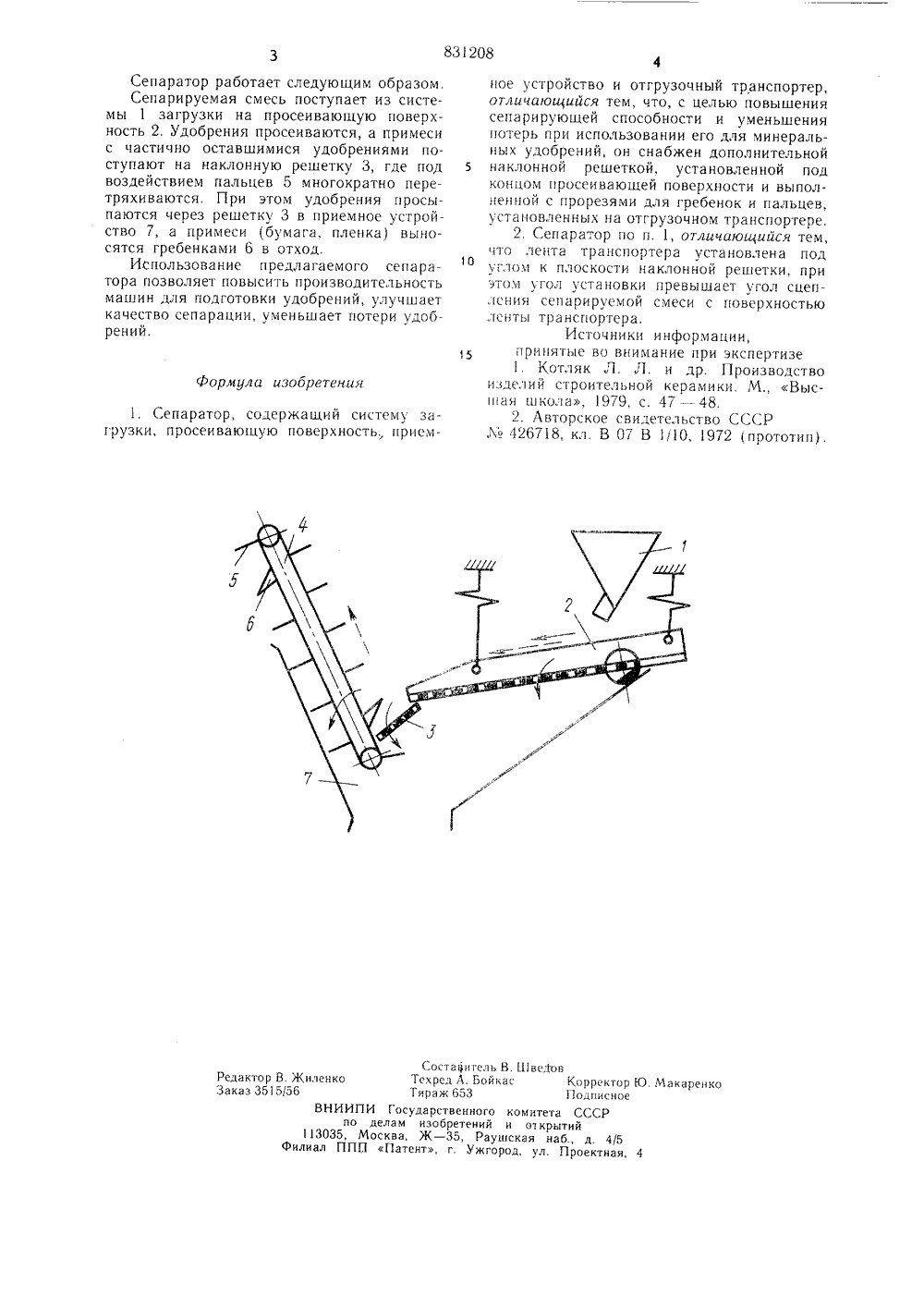

Союз СоаетскикСоциалистическикРеспублик ОЛ ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пи 831208(51) М. Кл. В 07 В 1/28 Гоеударстеелиый комитет Опубликовано 23.05.8. Бюллетень 19Дата опубликования описания 25.05,81(53) УДК 621,928. .242 (088.8) ло делам изооретеиий и открытий(72) Авторы изобретения Запорожский конструкторско-технологическии-мысхитут сельскохозяйственного машиностроения(54) СЕПАРАТОР Изобретение относится к технике разделения или сортировки твердых материалов и может быть использовано в машинах для подготовки удобрений.Известны сепарирующие устройства, состоящие из вибросита, загрузочного устройства и привода 1.Однако у таких устройств низкая сепарирующая способность.Известен сепаратор, содержащий систему загрузки, просеивающую поверхность, приемное устройство и отгрузочный транспортер 2.Недостатками такого сепаратора являются низкая сепарирующая способность, особенно при работе с минеральными удобрениями, содержащими различные включения в виде обрывков бумаги или пленочной упаковки, а также большие потери сепарируемого материала.Цель изобретения - повышение сепарирующей способности и уменьшение потерь при использовании сепаратора для минеральных удобрений.Указанная цель достигается тем, что сепаратор, содержащий систему загрузки, просеивающую поверхность, приемное устройство и отгрузочный транспортер, снабжендополнительной наклонной решеткой, установленной под концом просеивающей поверхности и выполненной с прорезями длягребенок и пальцев, установленных на отгрузочном транспортере.Кроме того, лента транспортера установлена под углом к плоскости наклоннойрешетки, при этом угол установки превышаетугол сцепления сепарируемой смеси с поверхностью ленты транспортера,10 На чертеже показан сепаратор, общийвид.Сепаратор включает систему 1 загрузки,просеивающую поверхность 2, наклоннуюрешетку 3, отгрузочный транспортер 4, наленте которого закреплены пальцы 5, и гребенки 6. Под просеивающей поверхностью 2и наклонной решеткой 3 расположено приемное устройство 7 для продуктов сепарации.В зоне траектории движения пальцев 5 игребенок 6 наклонная решетка 3 имеет прощ дольные щели. Лента загрузочного транспортера установлена под углом к плоскостинаклонной решетки, при этом угол установкивыбран больше угла сцепления минеральныхудобрений с поверхностью ленты.831208 Формула изобретения Состави гель В. ШвеЛов Редактор В. Жиленко Техред Л. Бойкас Корректор Ю. Макаренко Заказ 3515/56 Тираж 653 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и ог крытий 113035, Москва, Ж - 35, Раушская наб., д. 45 Филиал ППП Патент, г Ужгород, ул. Проектная, 4Сепаратор работает следующим образом.Сепарируемая смесь поступает из системы 1 загрузки на просеивающую поверхность 2, Удобрения просеиваются, а примеси с частично оставшимися удобрениями поступают на наклонную решетку 3, где под воздействием пальцев 5 многократно перетряхиваются, При этом удобрения просыпаются через решетку 3 в приемное устройство 7, а примеси (бумага, пленка) выносятся гребенками 6 в отход.Использование предлагаемого сепаратора позволяет повысить производительность машин для подготовки удобрений, улучшает качество сепарации, уменьшает потери удобнии. 1, Сепаратор, содержащий систему загрузки, просеивающую поверхность., приемное устройство и отгрузочный транспортер, отличающийся тем, что, с целью повышения сепарирующей способности и уменьшения потерь при использовании его для минеральных удобрений, он снабжен дополнительной наклонной решеткой, установленной под концом просеивающей поверхности и выполненной с прорезями для гребенок и пальцев, установленных на отгрузочном транспортере.2. Сепаратор по п. 1, отличающийся тем, что лента транспортера установлена под углом к плоскости наклонной решетки, при этом угол установки превышает угол сцепления сепарируемой смеси с поверхностью ленты транспортера.Источники информации,принятые во внимание при экспертизе 1. Котляк Л. Л. и др. Производство изделий строительной керамики. М., Выспая школа, 1979, с, 47 - 48.2. Авторское свидетельство СССР426718, кл. В 07 В 110, 1972 (прототип).
