B07B 1/28 — подвижные грохоты или сита, не отнесенные к другим рубрикам, например, качающиеся, перемещающиеся возвратно-поступательно, вибрационные, сотрясательные

Номер патента: 1375355

Опубликовано: 23.02.1988

Авторы: Воронцов, Иванов, Матюшенко

МПК: B07B 1/28

Метки: включений, крупных, отделения

...при изменяющемся количестве подаваемого на сито материала за счет стабилизации скорости поступления материала на сито и его самоочистки.На фиг. 1 изображено устройство для отделения крупных включений, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Устройство состоит из корпуса 1, дугового колосникового сита 2, подводящего 3 и отводящего 4 патрубков. Колосники дугового сита выполнены в виде продольных поочередно размещенных неподвижных 5 и подвижных 6 элементов. Неподвижные колосники 5 закреплены на подводящем патрубке 3, а подвижные колосники 6 своими верхними концами соединены с рычагом 7 с противовесами 8 и с помощью шарнира 9 установлены на корпусе 1, К днищу подводящего патрубка 3 прикреплена пластинчатая пружина 10 с...

Номер патента: 1400672

Опубликовано: 07.06.1988

Авторы: Дейнеко, Сафонов

МПК: B07B 1/28

Метки: вибрационное, сито

...22 иболтов 23, с помощью которых фланец22 подтягивается к кронштейнам 24,жестко закрепленным на крьппке 5. Надне поддона 3 расположена перемычка25, которая обеспечивает сбор мелкойфракции со всего поддона и направляетее к выгруэочному патрубку 10, Началообводного лотка 7 плотно прижато ксетке 11 в центре крьппки 5, и один иэего бортов 26 является продолжениемконца спиральной направляющей 6, адругой борт 27 плотно прижат к упору12, при этом угол подъема обводноголотка 7 выбран с учетом транспортируемости крупной фракции и отбивныхтел 28.На конце обводного лотка 7, исходяиэ движения просеиваемого материалаи отбивных тел, установлен дополнительный перфорированный лоток 29, который своим началом 30 состыкован собводным лотком 7,При...

Номер патента: 1400673

Опубликовано: 07.06.1988

Автор: Дейнеко

МПК: B07B 1/28

Метки: вибрационное, сито

...фракции размещен накрышке 5 и соединен с одним концомобводного лотка 8 (является егопродолжением), а другой конец обводного лотка расположен в центресетки 7 (плотно прижат к сетке), сопряжен с концом спиральной направляющей 6 и прижат к упору 12, Другойконец патрубка 9 для разгрузки плюсовой фракции и один иэ концов загрузочного патрубка 11 расположеныгоризонтально и соосно с осью шарнира 14, а другой конец загрузочногопатрубка 11 сопряжен с началом спиральной направляющей 6.Горизонтальный участок (конец)патрубка 11 соединен с питателем(не показан) гибким рукавом 17, который при этом может быть жестким,если в месте соединения с патрубком11 может поворачиваться на нем беэнарушения герметичности,Горизонтальный участок (конец)патрубка...

Номер патента: 1407581

Опубликовано: 07.07.1988

Авторы: Архипов, Лопань, Чумаков

МПК: B07B 1/04, B07B 1/28

Метки: решетный, стан

...1 с решетом 2, вибровозбудителя 3 с рычагами 4, звеньев 5 и 6 подвески решета, шарнирно закрепленных соответственно на его загрузочном и разгрузочном концах. Звенья 6 подвески одним концом прикреплены к решету по оси О, - О, а другим концом по, средством шарового шарнира О, установ.ленного на полозке 7, связаны с кольцевойнаправляющей 8, закрепленной с возможностью вертикального перемещения на раме 9. Для сбора проходовой фракции служит приемник 10, а сходовая фракция поступает в приемник 11, Установочное угловое смеще, ние звеньев 6 подвески обеспечивается спомощью кольцевого паза 12, выполненного на круговом секторе 13, закрепленном на коробе 1, и барашка 14.Решетный стан работает следующим образом.Короб 1 с решетом 2 приводятся в...

Номер патента: 1407582

Опубликовано: 07.07.1988

Авторы: Гулямов, Забора, Кузьмин, Наумов, Нечаев, Панченко, Романенко, Рудниченко

МПК: B07B 1/28

Метки: грохот, колосниковый

...с возможностью взаимодействия со 20 ержнями 8. В нижней части корпуса на си0 установлена перегородка 11.Верхняя часть перегородки 11 выполнена в виде гребенки, концы зубьев которой размещены в зазорах, образованных плоскостяк 1 и вращения смежных пластин 7. На наружной части корпуса установлен фиксатор положения перегородки, выполненный в виде я естко связанного с осью 10 плеча 12 и штита 13. Формула изобретения 30Устройство работает следующим образ м.Пластины 7, вращающиеся от привода, п и помощи стержней 8 вызывают колебат льные движения колосников 5. Причем есл четные колосники осуществляют подъем, 35 т нечетные опускаются вниз. При подаче исх диого материала через входное окно 2 на р ссеивающую поверхность мелкие классы п...

Номер патента: 1409556

Опубликовано: 15.07.1988

Авторы: Бутаков, Матанцев, Терентьев

МПК: B07B 1/28, B65G 67/06

Метки: железнодорожных, загрузки, полувагонов

...предприятие, г. Ужгород, ул. П Редактор М. Вандура Заказ 344121 ВНИИПИ Государствен 13035, М Производственно-полигЧерни ткрытий ектная, 4 Изобретение относится к железнодорож 1 ому транспорту и может быть использова о в горной промышленности на карьерах 1 ри погрузке экскаваторами скальной горНой массы в железнодорожные полувагоны ипа думпкаров.Целью изобретения является расширение функциональных возможностей путем обесечения раздельной подачи крупных и мелих фракций в полувагон.На фиг. 1 изображено предлагаемое устойство, общий вид; на фиг. 2 - лоток. Устройство для загрузки железнодорожых полувагонов типа думпкаров состоит из есущей рамы 1, на которой установлен налонный перегрузочный лоток 2, поверх котоого смонтирован...

Номер патента: 1411058

Опубликовано: 23.07.1988

Автор: Украинский

МПК: B07B 1/28

Метки: асбеста, настройки, рассеивателя, ситового

...промышленности, а также в промышленности неметаллорудных материалов.Цель изобретения - повышение качества и интенсивности рассева за счет устранения одностороннего смещения рассеиваемого материала.На фиг. 1 представлен рассеиватель асбеста; на фиг. 2 - разрез ЛА на фиг. 1,Сита 1 закреплены на рычаге 2, который связан с эксцентриком 3, Между эксцентриком и двигателем 4 установлен вариатор 5 скорости, связанный с двигателем клиноременной передачей. Зазор между дисками вариатора регулируется шайбами 6. Рассеиватель закрепляется на фундаменте 7.Рассеиватель работает следующим образом. Двигатель 4 через клиноременную передачу вращает вариатор 5 скорости, на оси которого закреплен эксцентрик 3. Вращение эксцентрика вызывает качание...

Номер патента: 1424874

Опубликовано: 23.09.1988

Авторы: Андреев, Иванов, Полупарнев, Свиридов

МПК: B07B 1/28

Метки: калибровки, семян

...требуемый угол наклона Р 8. .4 ил.4 направляющих 16 с возможностью продольного перемещения по ним, и коленчатой оси 17 с фиксатором 18 ее положения. Подвески шарнирно установленына осях - одна пара 13 на коленчатойоси 17, а другая 14 - на оси 15. Фиксатор 18 выполнен в виде втулки 19,жестко закрепленной на оси 17, пружины 20, расположенной в корпусе 21штока 22 подшипника 23 скольженияс отверстиями 24, в которые при фиксации оси 17 устанавливают шток 22.Колебания решет производятся через эксцентриковый вал 25 и два шатуна 26. Привод машины осуществляетсяот электродвигателя 27 через клиноременный привод 28.Машина для очистки и калибровкилесных семян работает следующим образом.Исходный семенной материал засыпает в загрузочный бункер 2,...

Номер патента: 1435321

Опубликовано: 07.11.1988

Авторы: Архипов, Гималов, Лопань, Чумаков

МПК: B07B 1/28

Метки: решетный, стан

...9 подвески, прибольшей их длине вертикальная составляющая амплитуды колебаний меньше,Для обеспечения постепенного ,по линейному закону) уменьшения вертикальной и горизонтальной составляющихамплитуды колебаний точек рабочей поверхности короба 1 в сторону его разгрузочной части он сообщен в этойчасти с рамой 8 посредством регулируемого по длине звена 13, котороес коробом соединено жестко, а с рамой через шаровой шарнир 1 прячем опора последнего выполнена с возможностью перемещения относительно рамы в горизонтальном направлении в плоскости продольной оси решетного стана, Изменением длины звена 13 и положения оцоры шарового шарнира 14 относительно рамы обеспечивается различный характер изменения горизонтальной и вертикальной...

Номер патента: 1435322

Опубликовано: 07.11.1988

Автор: Рябов

МПК: B07B 1/28

Метки: сортировки, щепы

...споддонов (не показаны) ситовых ящиков 5 и 6. Формула изобретения Устройство для сортировки щепы, включающее привод, вал котороговыполнен с эксцентриковым участком, иситовой короб, установленный на круговой упорный подшипник, выполненный в виде вкладышей с кольцеобразными канавками, смещенных друг относительно друга на величину эксцентриситета, и размещенных в канавках шаров, о т л и ч а ю щ е е с я тем,что, с целью повышения качества сортирования щепы при одновременномснижении материалоемкости к энергоемкости устройства., устройство снабженодополнительным круговым упорным подшипником, вкладыши которого смещеныдруг относительно друга на величинудвух эксцентриситетов, а эксцентриковый вал выполнен с дополнительнымэксцентриковым участком,...

Номер патента: 1438854

Опубликовано: 23.11.1988

Авторы: Вавилов, Засельский, Лялюк, Муйземнек, Почекайло, Учитель

МПК: B07B 1/00, B07B 1/28

Метки: грохочения

...трудных фракций ФЙ (Фракций, один из размеров которых равен 0,5- 10 меньшего параметра отверстия) от Е до 24 Е, причем для больших значений ФЙ следует принимать большие значения К.55Кроме то го, продолжит ельнос ть паузы между порциями равна 0,8-1,2 продолжительности подачи порции, причем большие значения этого соотношенияследует принимать при больших значениях Ф 1. Например, при ФЙ=8-127, продолжительность паузы принимается 0,8продолжительности подачи, а при Фс 1==20-24 Е - соответственно 1,2.Указанные продолжительности подачи материала и паузы между подачамиустановлены на основании экспериментов.Забиваемость отверстий сита трудными частицами материала происходитво времени следующим образом. Вначале такие частицы, гопав в...

Номер патента: 1445815

Опубликовано: 23.12.1988

Авторы: Взоров, Заболотный, Иноземцева, Червоненко

МПК: B07B 1/28, B07B 1/30

Метки: грохочения

...концах секций 6 просеивающей поверхности, Концы двух соседних секций 6 просеивающей поверхности закреплены между уголками О болтами 11 3 Очерез прокладку 12, Этими же концамиупругие рычаги 7 посредством гибкихсвязей, например тросов 13, закрепленных в проушинах 14, соединены через систему блоков 15, пружину 16 истойку 17 с качающейся кулисой 5.Система блоков 15 жестко закрепленана боковине 18 короба 1. Качающаясякулиса 5 с помощью рессор 19, выполненных, например, из транспортернойленты, закреплена на поперечной балке 9 короба 1. Концы каждой пары упругих рычагов 7 и 7 , закрепленныхна концах секций 6 просеивающей поверхностиизогнуты в противоположные стороны,Каждая пара упругих рычагов 7,изогнутых в одну сторону, или 7. изогнутых...

Номер патента: 1459730

Опубликовано: 23.02.1989

Авторы: Архипов, Лопань

МПК: B07B 1/28

Метки: решетный, стан

...у загрузочного конца решета 1 равен длинеподвесок 2,Решетный стан работает следующим 40образом,Зерновая смесь Х подается на загрузочный конец решета 1. В результате колебания решета 1 зерновая смесь перемещается по нему к разгрузочному окну 8, при этом мелкие частицы просеиваются через отверстия решета. Так как каждая точка решета совершает . колебания по дуге относительно шарового шарнира 5 в горизонтальной плоскости с наложением колебаний по дуге переменного радиуса в поперечной вертикальной плоскости, а просеивающая поверхность имеет волны, то каждая частица зернового вороха перемещается по синусоидальной затухающей траектории В, в результате чего ускоряется процесс ориентации частиц по длине решета и увеличивается интенсивность...

Номер патента: 1466811

Опубликовано: 23.03.1989

Авторы: Август, Брагин, Коломиец

МПК: B07B 1/28

Метки: грохот

...1 происходит пульсация воздуха межс(3ду желобом 15 и поверхностью сит 2 и 3, что Ооеспечивает разрыхление грохотимого матс)нала, самоочистку сит и интенсивный отвод воды, благодаря чему увеличивается поизво дительность при прочих условиях.30 Фор 1(ула изобретенияОХ" 1 Г;с. (,10., КМ О(с.30 М..101)ст 11: (гБО,:Гс) к1 ОГ)дО.) И ХИ М и СС с 1: .:") О.,1 Ь(.11,1 "1; НО(.";, и МЕ)3 НО к уС)1) О)(Г с .1, Ь 11 гОХч С . 51 )( О(3 80- дк И В а с 1ЯЫ П с 1 И Х М аС;.) и а Г 1 0 Б.11 сл) зоб)стс).ия счижс;)пс эн( ргс- З;1"" с 1 Т.,:Б1 С 1:10 1:а дс:КОСТИ И дОЛ ГО)СИОСОС Г Зс( (СТ УМЕН ЬП(1И Я КОЛ( ОЛЮЦИХС 5 Мс)СГ1а 1). 10 к с) з а1 г ". 0 : О, с 0( и 1 :3 с;(1а фп(. 2 Бит 3, на ф(. 1; На фи. 3 ХО Г,(сс (00 Б ХО,Л(ТСН Б К:,),СМ ВСРХ(СМ И...

Номер патента: 1473868

Опубликовано: 23.04.1989

Автор: Клушанцев

МПК: B07B 1/28

Метки: виброразделитель

...относится к технике дляразделения материалов по крупности и плотности и может быть использовано в горнорудной и других отраслях промышленности.Цель изобретения - повышение качества разделения,На чертеже изображен предлагаемыйвиброразделитель.Виброразделитель состоит из наклонногок горизонтальной плоскости короба 1 с днищем 2, установленного на амортизаторе 3,вибратора 4, упоров 5, загрузочнего патрубка 6, выходной конец которого размещенмежду днищем 2 короба 1 и разделительным приспособлением 7, установленнымс возможностью установочного перемещенияи фиксации относительно днища 2 короба 1посредством регулировочных болтов 8. Разделительное приспособление 7 состоит из наклонных пластин 9, расположенных с зазором и в плане перекрывающих...

Номер патента: 1500393

Опубликовано: 15.08.1989

Автор: Корбут

МПК: B07B 1/28

Метки: грохот

...На поперечных связях тяговых цепей шарнирно закреплены скребки 11. Каждый скребок состоит из изогнутой пластины 12 с расположенными на ее нерабочей поверхности выступами (упорами) 13 и 14 и с закрепленной 40 на ее рабочей поверхности тягой 15, которая шарнирно установлена на поперечной связи 8 посредством проушины. Поперечная связь размещена между выступами последующего по ходу движения скребка с возможностью взаимодействия с ними. Выступы скребков ограничивают их поворот по отношению тяговых цепей конвейера и позволяют скребкам в процессе транспортирования материала свободно перемещаться в вертикальной плоскости в пределах расположения упоров с возможностью изменения зазора относительно просеивающей поверхности. Верхние упоры...

Номер патента: 1518029

Опубликовано: 30.10.1989

Автор: Скворцов

МПК: B07B 1/28

Метки: вибрационного, механизм, натяжения, сетки, сита

...оги 6 дния рхцих 10 и нижних) натяжных валиков. Трдвсрса 2 В р 1 очс л Н.нженин (Иксируетс 51 шдрцирн гни,(н;оц(ил(ися 6 олгдми 12, ц; котор(х1;Нов.ецы кроцштс ицы с рез 6 ыми Втулками 13 и 6 олт;мц 4 для прик:тин элемсцгв фиксации коццов сетки идс фд ссцц(,л ц.дцк 5 и В(цогНснныл нд корцу ( Н(; ц;В 6,1,.и 1; се гк и 11 д,ж и д быпг Всегд; п(с)Ниной и тдкй, чтоб В рабочсм нл- ж е ц и ирс р (. ыц с ц (. л ь 3 ц с),1 и .1 11 сВ ( рх 1 с 1 11.жс 1111111. В 1(р1 и дном (,1 чсс В(. - .111111 1 ЕР 1 И К (1,111(О ( 11 СРСЛ 1 Е(11(.111151 1(11 Р(- ,инициал ицт 4 В дВх 5) оцр( геля СТ(5 Ц( ОГНОШс ЦИЮаС2 пгде ).Ве.Ичиц; лдлицеция сетки процессс сс экц.л дтдции;П КО.ИЧССТВО НИЖНИХ Н(Т 51 ЖЦЫХ ВДЛИКОВ.Механизм ц(тяжция Ви 6 рациоццого сита р;6...

Номер патента: 1535651

Опубликовано: 15.01.1990

Авторы: Боклан, Засельский, Лялюк, Муйземнек, Учитель

МПК: B07B 1/00, B07B 1/28

Метки: грохочения

...Москва, Ж - :)5. Рву инская наб., д. 4)511 роизодствснно-издательский комбн)т Гатент, г. Ужгород, угь Гагарина, 101 згде Ф, - содержание в материале трудныхфракций, доли;размер отверстия сита м;частота подачи повышенных виброускорений сита, сКз - эмпирический коэффициент, м с,равный (16 - 40) 10м с, который также зависит от содержания в материале трудных фракций (с увеличениемм Ф д К -- уменьшается) .Величину амплитудного значения виброускорения а) и частоту подачи их определ 51 к) т и о ц) о Р м У л с) м: где Киэмпирический коэффициент, м-/с,равный ( 8,6- - 30,3)10 м/с, и зависит от частоты подачи повышенных ускорений (с увелицением частоты растет);К,-, эмпирический коэффициент, равный 277 - 333;1 - продолжительность подачи...

Номер патента: 1540869

Опубликовано: 07.02.1990

Автор: Кравченко

МПК: B07B 1/28

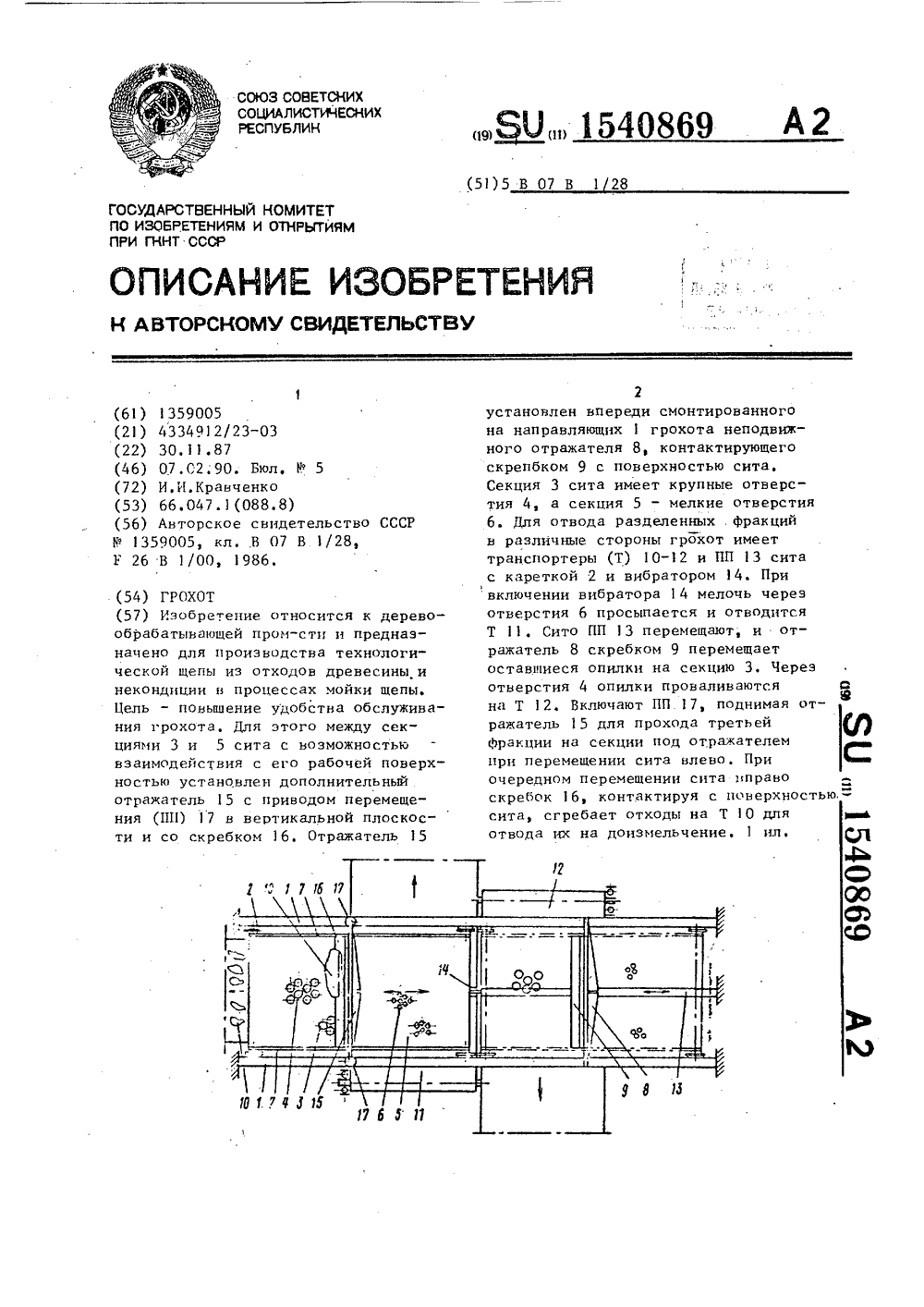

Метки: грохот

...между секциями сита с возможностью взаимодействия с его рабочей поверхностью и приводом для перемещения дополнительного отражателя в вертикальной плоскости. Составитель С,ШестаковаТехред Л,Олийнык Корректор В.Гирняк Редактор М,Гербер Тираж 515 Подписное Заказ 245 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к деревообрабатывающей промышленности, может быть использовано в процессах производства технологической щепы из отходов древесины и некондиции в процессах мойки щепы и является усовершенствованием изобретения по авт.св.1 1359005.Целью изобретения является повы- О...

Номер патента: 1542634

Опубликовано: 15.02.1990

Авторы: Габдуллин, Яруллин

МПК: B07B 1/28

Метки: вибросепаратор

...соединены между собой посредством жесткой муфты 2, которая сопряЖена с валом 13 привода верхнего дебаланса посредством шлицевого соединения, а с валом 14 привода нижнего дебаланса - посредством несамотормозяшей 1 я винтовой передачи. Муфта 12 и каретКа 15 имеют возможность перемещения вдоль опрягаемых с ними валов 13 и 7 с поЧошьк) рычагов 16 и 17. В каждом из положений муч)тг 12 и каретка 15 фиксируются.Вибросепаратор работает следуюшим образом.Перед пуском муфта 12 с помошьюрычага7 перемешается по шлицевому соединению вала 13. При этом поступа= тельное перемешение муфты 12 преобразуется посредством несамотормозя шейся винтовой передачи во врашение вала 4, которое передается дебалансу 8. Перемецение муфты 12 осушествляют до...

Номер патента: 1562023

Опубликовано: 07.05.1990

Авторы: Бродский, Неклюдов, Новикова, Подоба, Резис, Харламов, Юрцев

МПК: B07B 1/28

Метки: вибрационное, сито

...на изоляторах 8. Резиновые шары 7 под действием вибрационных колебаний начинают совершать упругие перемещения, свободно подпрыгивая и деформируя верхнее 3 и нижнее 4 сита в пределах сектора 9. Направляющие 5 на нижнем секторном сите 4 предотвращают концентрацию резиновых шаров в одном месте и обеспечивают контакт шаров с ситами по всей поверхности устройства. Локальные деформации верхнего и секторного сита, вызванные свободными упругими перемещениями шаров, способствуют увеличению производительности устройства.В процессе фракционного разделения диэлектрических дисперсных материалов за счет трибоэлектризации на порошке образуется значительный электрический разряд и в случае использования заземленного сита с пылевых облаков,...

Номер патента: 1567287

Опубликовано: 30.05.1990

Авторы: Бардовский, Барков, Картавый

МПК: B07B 1/28, B07B 1/40

Метки: грохочения

...сита, направленных под различными углами наклона к ситу, разделяется на сите по крупности на подрешетный и надрешетный материал. Ускорения на сите в пучностях достигают 25-30 Г при частоте колебаний вибровозбудителя свыше 100 Гц. Такой характер колебаний способствует хорошему расслоению и разделению липких и влажных материалов, а периодические Уудлинения сита интенсиФицируют процесс самоочистки сита.При увеличении частоты вынуждающих колебаний от нуля и выше происходит установление обычных вынужденных колебаний сита с частотой вынуждающей силы, причем поперечные колебания сита приобретают устойчивость при частоте, большей частоты собственных поперечных колебаний сита. При вхождении вынуждающей частоты в область динамической...

Номер патента: 1579592

Опубликовано: 23.07.1990

Авторы: Лопань, Чумаков

МПК: B07B 1/28, B07B 13/065

Метки: сепарирования, сыпучих

...барабану 8 переменное по направлению вращение, при этом ветви канатной сепарирующей поверхности имеют линейное попеременное перемещение. От вала 4 посредством клиноременной передачи 22, шестерен 23 и зубчатых колес 24 сообщается вращательное движение валам 18 ворошителей слоя зерновой смеси.Технологический процесс дифференцированного просевания частиц по длине сепарирующей поверхности осуществляется следующим образом.Исходная зерновая смесь подается на неперфорированную поверхность 15, где под действием колебательного движения в вертикальной плоскости короба происходит предварительное расслоение частиц по их крупности и плотности и перемещение смеси на сепарирующую поверхность.При этом стержни 20 ворошителей, перемещаясь в слое...

Номер патента: 1602581

Опубликовано: 30.10.1990

Авторы: Здоровцев, Олейников, Степанов, Хабрат

МПК: B07B 1/28

Метки: вибрационный, сепаратор

...изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к устройствам для сепарации сыпучих материалов и может быть использовано в сельском хозяйстве и обогатительной промышленности.Цель изобретения - упрощение кон 5 струкции и обслуживания сепаратора.На чертеже изображена схема вибрационного сепаратора.Вал 1 кривошипно-шатунного вибровозбудителя 1 установлен в подшипниках маятниковой опоры 2, опирающейся на ось, укрепленную на раме сепаратора и совпадающую с осью двигателя 3. На шатунной шейке вала 1 через подшипник установлена головка шатуна 4. На маятниковой опоре 2 установлена направляющая 5 с грузом 6. Груз...

Номер патента: 1609517

Опубликовано: 30.11.1990

Автор: Дейнеко

МПК: B07B 1/28

Метки: вибрационное, сито

...для автоматического отключения виброприводов 4 и остановки вибрационного сита в случае нарушения целостности сетки 6 и поступления плюсовой фракции на сетку 7, Это устройство может быть выполнено иэ герметической емкости, в которой расположена чаша 23, дно которой покрыто сеткой с отверстиями, размер которых равен размеру отверстий в сетках 6 и 7, чтобы при попадения пыли минусовой фракции она не могла ее накапливать и таким образом отключать виброприводы. Чаша 23 может быть заделана в резиновую перегородку 24, служащую упругим элементом, и иметь контргруэ 25, который при наполнении чаши 23 плюсовой фракцией поднимается и посредством мостика 26, расположенного в другой герметической емкости, перемкнет контакты 27 и 28 управления...

Номер патента: 1613202

Опубликовано: 15.12.1990

Авторы: Гельцер, Подойников, Санаров

МПК: B07B 1/28

Метки: виброгрохот

...округлую Форму, перемещает К 1вверх. При сбрасывании ПЖ на слив К 1опускается. Т,обр. осуществляется вибровоздействие на виброгрохот. 1 з,п,ф-лы, 1 ил,В этом случае пружина 8 отжимает поршень 7 вправо, и пульсирующий поток жидкости от гидропульсатора 5 свободно сливается в бак 13 через эластич- ный объемный элемент 2 и отверстия "а" и "б" в рет улируемом дросселе б. В этом случае колебания в виброгрохоте не возбуждаются.При загружении вибрагрохота коробпод действием веса загружаемого ма-. териала, опускаясь вниз, сжимает пружину 9, эластичный объемный элемент, 3 и подвижную часть сильфана 10. При сжатии сильфона вытесненная из него яркость по трубопроводу 11 через демпфер 12 переместит поршень 7 влево, прикрывая окна "а" и "б"....

Номер патента: 1618465

Опубликовано: 07.01.1991

Автор: Кравченко

МПК: B07B 1/28

Метки: грохот

...6 сжатым газом или жидкостью, Оба отражателя установлены с возможностью взаимодействия с ситом, а сито соединено с приводом 12 через тягу 13 и имеет вибратор 14 на каретке 15, Под ситом установлены приемники 16 - 18 для сортиментов и приемник 19 для грязи. Приемники для разделенного материала имеют двухскатный клин 20, Грохот снабжен расположенной под ситом разделительной перегородкой, выполненной из участков 21 и 22, соединенных шарниром 23 между собой по высоте перегородки, нижний конец которой соединен с клином, а верхний - шарниром 25 с ситом между его секциями, Эта ками сита щепа просыпается через отверстия 6 на участки 21, 22 и скатывается в приемник 18. Через заданное время тяга 13 перемещает сито вправо и секция 3...

Номер патента: 1641464

Опубликовано: 15.04.1991

Авторы: Беляев, Пепелин

МПК: B07B 1/28

Метки: вибрационный, грохот

...закрепленным на кронштейне 23, установленном посредством оси 24 на коробе 1 с возможностью осевого поворота относительно последнего,Устройство работает следующим образом Перед началом работы еще при монтаже устройства определяют его центр тяжести без вибровозбудителей 10 и отмечают его краской сбоку и сверху, Затем монтируют вибровозбудители в соответствии с фиг.1,2 или фиг,5,6, При этом оси их вращения располагают на одинаковом расстоянии от центра тяжести.Вращение вибровозбудителей осуществляется в противоположные стороны. При регулировке режима грохочения с помощью приводного механизма винт - гайка перемещают вибровозбудители 10 в противоположные стороны относительно центра тяжести на равное расстояние таким образом, чтобы угол...

Номер патента: 1641465

Опубликовано: 15.04.1991

Автор: Сальников

МПК: B07B 1/28

Метки: вибрационный, грохот

...7. Через торцовое отверстие барабана на этой опоре в Ьго полость введен загрузочный лоток 39, закрепленный на втулке 37 посредством листа 40, который выполняет роль неподвижной торцовой стенки барабана 31, Торцовая стенка 35 имеет выступы 41, входящие в пазы звездочки 42 со втулкой 43, соединенной роликовой цепью 44 со звездочкой 16. Отсекатель 45, смонтированный на стойках 7 и 8, укреплен болтами 46 (см, фиг.З),В коробе 1 (см, фиг,2) смонтированы сита 47, количество которых варьируется в зависимости от геометрических характеристик сортируемых деталей. В данном случае установлено шесть сит. Сита 47 одной стороной жестко закреплены на коробе 1 посредством реек 48, а другой опираются на спиральные пружины 49, фиксируемые на коробе...

Номер патента: 1641466

Опубликовано: 15.04.1991

Автор: Дейнеко

МПК: B07B 1/28

Метки: вибрационное, сито

...со всего поддона и направляет ее к вцгруэочному патрубку 10, Начало обводного лотка 7 плотно прижато к сетке 11 в центре крышки 5 и один из его бортов 26 является продолжением конца спиральной направляющей 6, в другой борт 27 плотно прижат к упору 12, при этом угол подъема обводного лотка 7 выбран с учетом транспортируемости крупной фракции и отбивных тел 28. В середине части лотка 7 в месте,где он поднимается на высоту, достаточную для беспрепятственного прохода отбивных тел и просеиваемого материала, установлен дополнительный перфорированный лоток 29, который своим началом 30 состыкован с обводным лотком 7 и сохраняет тот же угол подъема, а лоток 7 располагается горизонтально или с незначительным подъемом вплоть до его перехода...
