Номер патента: 741832

Опубликовано: 25.06.1980

Авторы: Кононов, Шпагин

МПК: A01K 5/02

Метки: кормов, смеситель

...кормов состоит из наклонной врашаюшейся смещивающей камеры 1 с эксцентрично размецтенным рабочим органом, выполненным в виде перфорированной трубы 2 с установленным на ней делителем потока. Делитель потока выполнен в виде винтовых лопастей 3, изогнутых по направлению врацения смешиваюшей камеры 1, диаметр которой превышает диаметр перфорированной трубы 2 в 3-4 раза.Смеситель кормов работает следующим образом.Поток кормов, непрерывно подаваемый в смеситель, под воздействием инерционных сил и сил трения перемецтается в верхнюю часть камеры 1, а затем под действием сил тяжести устремляется вниз. В зоне обрушения кормов на них воздействуют винтовые лопасти 3, расчленяя и перераспределяя массу корма, что в значительной степени способствует...

Номер патента: 741833

Опубликовано: 25.06.1980

Автор: Моисеев

МПК: A01K 17/00

Метки: животных, образований, роговых

...рабочего органа выполнена р виде полусферического выступа.3. Уст,тво.по и. 1, о т л и ч а ющ е е с я тем, что режущий рабочийорган выполнен в виде двояковыпуклогопустотелого диска, центральная часть рабочей поверхности которого имеет полусферическое углубление,4, Устройство по п. 1, о т л и ч а ющ в е с я тем, что экран установлен свозможностью перемещения и последующего фиксирования относительно рабочегооргана.Источники информации,принятые во внимание при экспертизе1. Патент США Ио 2523368,кл. 168-48, 1950.2. Авторское свидетельство СССРМо 123802, кл. А 01 К 17/00, 1959(прототип),з 7418 сменный режущий рабочий орган, выполненный в виде двояковыпуклого диска с насечками; на фиг. 5 - то жеразрез Б-Б на фиг. 4.Устройство для...

Номер патента: 741834

Опубликовано: 25.06.1980

Авторы: Гущин, Кузьмин, Щедролосев

МПК: A01K 73/06

Метки: выборки, лова, орудий

...шарнирно присоединены соответственно к корпусу и к несущему рычагу 1, а также гидроцилиндр 6, шарнирно приСоединенный к шарниру сочленения стержней 4 и 5 с помощью оси 7 и несущему рычагу 1. Длина хода гидроцилиндра 6 превышаетрасстояние, необходимое для установкистержней 4 и 5 на одной прямой, т. е.под углом 180 между ними.о, ул. Проектная филиал 3 74Устройство для выбирания орудий ловаработает следующим образом. Для отжатия ролика 2 от тягового барабана 3 подается рабочая жидкость в полость Агидроцилиндра 6.Поршень гидроцилиндра 6, перемещаясьпод давлением рабочей жидкости, с помощью оси 7 перемещает концы стержней 4и 5 таким образом, что при упоре поршняв крышку гидроцилиндра угол междустержнями 4 и 5 достигает величиныболее 180,...

Номер патента: 741835

Опубликовано: 25.06.1980

Автор: Сапегин

МПК: A01K 97/00

Метки: кружок

...тем, чтсдиск имеет продольный канал для оиыряи пюы, расположенные симметрично осиотверстия, при атом пазы сообщены с каналом.20На фиг. 1 изображен предлагаемый кружок, общий вид нв фиг. 2 - то же, разрез по каналу; на фиг, 3 - разрез А-Ана фиг, 2,2Кружок содержит диск 1 с центральным отверстием 2 и штырь 3, На диске 1 вьзполнены пазы. 4 для крючка 5 и канал 6 для размещения штыря 3. Пазы 4 расположены симметрично относительно оси оъ-верстия. 2 и сообщены с каналом 6.Для приведения кружка в компактное состояние для транспортирования леска наматьтвается на желоб в нижней части диска 1, крючок 5 ьтройник, двойник или одинарный) укладывается в паз 4 и запираетси от вьшадания штырем 3, вставленным в канал 6Для приведения кружка в рабочее...

Номер патента: 743649

Опубликовано: 30.06.1980

Автор: Богдан

МПК: A01K 1/00

Метки: животных, моциона

...моциона жцвотных, включаощее манеи( с,внутрепнцм и,наружным,огражденнем и перегородки с электропастухом, одна из,которых слабже на и р ив одем 1,Однако при экаплуатации известного успройспва перегсродки сюр киваотея по длинс, изгибаотся, чпО пяриводит 1. трав.11- рова,1 ио живовных и пол,о,мкс узлов ц талей.Целью изобрепния является,повзц 1 с:111 е эксплуатационной надежности.Указанная цель достигается тем, что внутреннее ограждение установлено с возможностью вращения, а каждая перегородка соед 1 внеца с внутренним ограждс:1 цсм досродством связи, выполнсг 1 но 11 в виде тяги с двумя шарнврами, оди из которых закреплен на перегородкс, а другой - ца внупреннем,ограждении. Кроме того, проволока электропастуха,подпрркинсса.На фиг, 1...

Номер патента: 743650

Опубликовано: 30.06.1980

Автор: Найденко

МПК: A01K 1/01

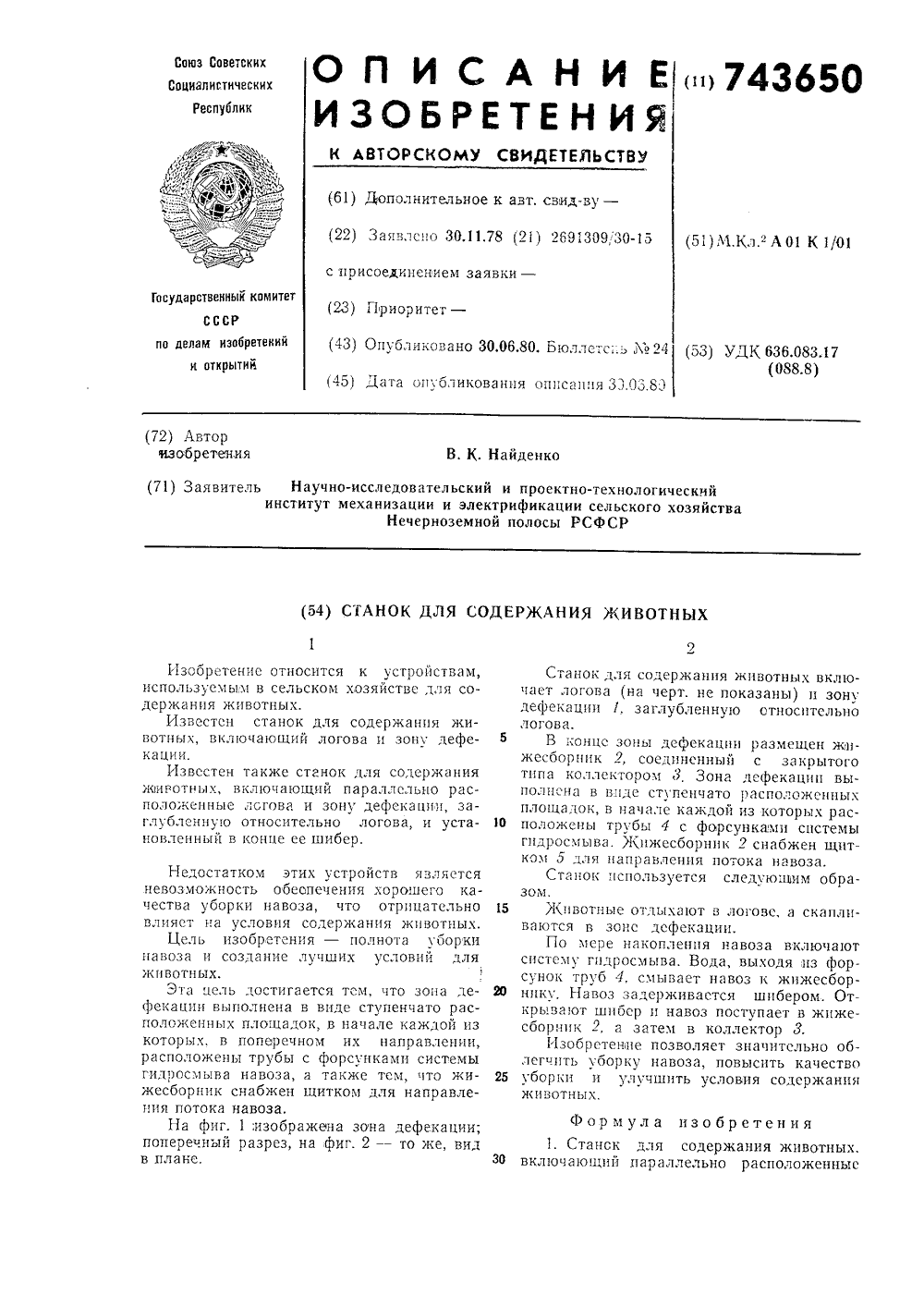

Метки: животных, содержания, станок

...из которых, в поперечном их направлении, расположены трубы с форсункамп системы гидросмыва навоза, а также тем, что жижссборник снабжен щитком для направления потока навоза,На фиг. 1;изображена зона дефекации; поперечный разрез, на фиг. 2 - то же, вид в плане. Станок для содержания животных включает логова (на черт. не показаны) и зону дефекации 1, заглубленную относительнологова.5 В концс зоны дефекации размещен иижесборник 2, соединенный с закрытого типа коллектором в, Зона дсфекацип выполнена в вндс ступенчато расположенных площадок, в начале каждой из которых рас- О положены трубы 4 с форсунками системыП 1 дросмыва. Жижесборник 2 снабжен щитком 5 для направления потока навоза.Станок используется следуюлим образом.15 Животные отдыхают...

Номер патента: 743651

Опубликовано: 30.06.1980

Автор: Подоба

МПК: A01K 53/00

Метки: кормушка, ульевая

...из тсплоизоляционного материала, на котором закреплена емкость со стороны, 1 ротю:оложной тоц, на которой образова:ы Ог:срстця, а сама скость вьтполче:д из этз ти. - ного материала. Ем.(ость закреплена ня ссцовдццц по "родством заткимцык ггЯцок. Длина кормушки равна Ллцнс стороны у,ья, на когорой крепятся рамки.1-1 а фцг. 1 изображена корюшка. Общий вцл на фц 2 кор Пт(2 т ст;0 Синая в улье, оперечный разрез. Кормуш:;д солери(цт осцоздццс , Пзготозлсцое цз лсрсвлиой лос.(ц ц емкостьв влс рукава цз полиэтилена с зал(атыми своболнымц концдмц 3. Емкость скреплена с основан:ем с:томошью за:ким;ы плаок (, прц этом свооол:ые концы емкости 2 заправлены в пропилы 5, выцол:сццьс и ср- ей ч асти ОСНОЗЗ 11.л. 3 я л(ц т ные лл 21. к 1 ( волящце...

Номер патента: 743652

Опубликовано: 30.06.1980

Авторы: Чайка, Чаусовский

МПК: A01K 61/00

Метки: водоустойчивости, гранулированных, комбикормов, рыб

...ПРО:3305(И 1 Ь КОНТРОЛЬ СО:ЕЕРЖЯЦИ 51 Рс 3;3- ,1)иих коИОНцт 013 Б 130 лцОЙ сР;с,В рзультатс созлдется Воз.ожность цс)осрслстсц 30 В холе анализа Волоустойч 1- Востиряцул автоматически регистрировать 13)СНСИИ 51 БО ВР 11 СН И КЯК БССД Г) Дц) Л ЦО МСрС .; рс)збуХЯЕЕИ 51 1 рс)3,)цСН 1 я ВОЛЕ 10 И срлОЙ, тдк и потср 0 их нитятсльцых свойств по мсрс рястворсц;я в Во;ецой сре;с 1(0)поиситОБ 1(омби 1(ор(112. Это цозвол 5 с ИОГ 1):ГЬ ЛЯ ЦЦ 1( 0 135 И:ц .30.1;Еоц )РСЛЬ С О 1 К 1 ЗРСНИЯ КдК МС:;ДЦЦЧССКОГО РДЗРУ- шдОцсГО БОЗЛСЙст 13151, Як и химчсскОГО, обусля)лвдюшсго цотср 1 о питятсльцых цсц- ностеЙ )яу., Зд счет рястВОрен 51 13 ВО.е- ЦОЙ СРСЛ( ОГЛСГЬ:1( Хо)ГЦОЦСИ 0.3 .(О:)1 с).1 р Н 11 р Ос)и(.СтБ,1 сИН 51 сиосоо(1.Про ю.лось оцрслслнис...

Номер патента: 743653

Опубликовано: 30.06.1980

Авторы: Лупандин, Малеванчик, Ряховская

МПК: A01K 63/02

Метки: живой, контейнер, перевозки, рыбы

...порционная 1 разгру)ка ц гпогрузка рьгб, что созыве)р. шеннго необходимо при доставке рыб в розвпчнло торговую сеть гарыов.Целью изобретения ввлястс 1 обеспечен)1 е удобсва парциан)ной разгрузки и погрузки товарной рыбы. Для достижения этого п)огрузочно-)разгрузочное устройОтво состоит 1 цз еякостс 131. разме)цецнь)х рядами, каждая из ооторых образов;)На,11)аикамц, т)1)оположенНымц одна гцяд .1 р г 1)11 и с.ослицсчцымц пцбким материалам. дн 1 Нце,кзмс- )1)ы Гвьоп)олцено )Г Оортамо 1, я на 1)Явля:Осс закреплены на последних, пр 1 этдм каждая ЕМКОСТЬ ООНЯ ЦЕН Я К Р Ю 1 КЯ М:1:1 К;) С"1 ЧЕ 1,КР ЮПОВ ЕМКДСПИ.Дп(1 ис ем О с гц прдреил ед к и я,с) 1;,К(5 Р;Р; ) И 1,К 1 ,1 Д ,из сстчаого тк),опн(я,(5)13 г. 1 ПОКявяН ПВСГтгаяс)Ы,:.тснер...

Номер патента: 743654

Опубликовано: 30.06.1980

Авторы: Балахнин, Зряков, Малыжев, Романов, Тимченко

МПК: A01K 67/00

Метки: животных, происхождения

...0,5 лгкКОри/ггл в 0,1 лгл среды 199 и культивировагцгс лродолжают еще 24 н.Культуры после этого охлаждают ца ,Сдяной базс и уровень включения изотопа определяют с помощью жидкостного сцин"иляционного счетчика любым полход 5 пщлг методом, например опрегслснцсм радцоактцвгцостц,кислотонерастворцмо: о осадка, егерсцесснцого на миллипоровые фи;ьтры.Результат выражают з колцчествс цмггуль сов радиоактивно;о распада в минуту наробу. Прц этом определяют среднее зна:сццс тр х параллельных проб, После этого Оцрсдсляот индекс реакции (ИР) по фор- МУ,Ес.Ои;оц,;якВг:;с: ь ггЕсгкс.гьттг11 Рзь ,Е,.;цс.с ст и .,: .03Рл х к 1 л ьу."акция счцтается положительной при1 Р 1 лаццом 1,б ц Въгшс. Результаты реакции учитываются лишь прц зца;енин ИР ч."шс 4 в...

Номер патента: 743655

Опубликовано: 30.06.1980

Авторы: Журавлев, Матвеенко, Толпинская

МПК: A01K 67/00

Метки: зародышей, культивирования, куриных, ранних

...способа; на фиг. 2 - разрс. А- - А на фиг. 1,П р и м с р. От кур-несушек породы ослый леггорн получили 70 бесакорлупцых яцц, зародыши которых находились иа стадии 2- 4 бластомера. Бесскорлупцые яйца получали через 5,5- 6 ч после сцсссния предыдущего яйца путем продвижения их рукамц по половому тракту. Желток оавобои(- дался от вязкого беляка и помещался в центрифужный старикан с вчутренцим диаметром 40 .ця в жидкий белок, полученный пз сзсжих куриных яиц. Объем жидкого ослка 13 - 15,ял, Сверху на желток надели апециальиое устройство из органического стекла,Устройство представляет собой полый цилиндр /, высота внутренней стенки которого равна 11 м.я, с наруисным диаметром 35 я,и и внутренним диаметром 15 я,я. Цили др сверю на...

Номер патента: 743656

Опубликовано: 30.06.1980

Авторы: Аюпов, Темиргалиев

МПК: A01K 67/04

Метки: грены, дозирования, тутового, шелкопряда

...введецпой в кассетницу 44, а также микрон)ыключдтсль 43.Устройство работает следующим оора 1)Из буцкерд 1 через калиброванные от 35 Бсрсти 51: и ) гренд цостмпяст в см кОсь 81 рбо засыпки ц емкость 9 тоцкОЙ;10 сыпкц, при этом Верхняя зяс 10 цкс 1 10 Открытя,д цижцяя заслонка 11 закрыта. Электромагниты 12, 13, 22 обесточены, поэтому за 40 слонка 21 стакана 20, управляемая чсрсзрв 11 с)Г Э,1 СКТромс 1 ГНИТО)1 22) Нс)ХОЛИТС 51 В Зякрытом состоянии, а пучок света осветителя 24 закрыт флажком 33 квадранта вссов1945 Нз первом выходе первого триггера 36",Зпряжсн:е отсутствует, а на втором вь 1- ходс сеть, цо отсюда из-за отсутствия кассеты в кдссстницс 44 напряжение нс подается на обмотку электромагнита 22 и элек 50 тронный счетчик 41, так как...

Номер патента: 743657

Опубликовано: 30.06.1980

Авторы: Аугулис, Бакалин, Найденко, Привалов

МПК: A01K 73/045

Метки: горизонтального, раскрытия, трала, устья

...сти 12ПСсджси 1 гд ст:)к 2 ц- с)с.:с 3)ОМ 10(ппп(5 к(3 15,;усе( х,.цсвые (;лшг 1 лх 16, вздцмолесгвук)ццс с г",гзстстльым элем(СГт(эи д и 4 рам, И С 12 ОЖЕ( с СТР(Н 01 ЭЯ,.11 1/;Л 5 Ц) Ц,с 1115: )3(се ч(о сп, Для устр аН оп и я воз мо )кны к ПЗЕ,")ЕКОСО(В И У Л(УШЕ:ИЯ У СЛОВЙ (В;) сШС- ни 51 .лд(стгцны 1 3 В ВСр.нем 4 и 111)кс.,1;) го(и 3(с н та л ь Ь. э л е м е н т а.( 1 э я м 11 1 м (. О тс 1 эд)1 к 3 с ИО 53 32 ны), КОт 01 эь 1 с 31)31 ;а .(- НИ ПЛТСТЬ 1 ПС(рЕМЕщсОТС 53 ТГО Ги:1 р 13- л 51 30 п гэл с и 0 к а 3 я н ы ), 33 т д н ОГ е:э 1 2стиггера к 17.,СТ;.),ОЙ(.(.;)) 3(б(ОТЯ(". (С,1 СГ(10 и(Э 1 О,Э св 30 В.1-11 палубе судна псрел отдачей тралового комло(сд В(стаВляют т(п(рь 10 В о 1 с)- ".тия 9, устдндвливдя оз ря(1 лчтслсгу ы-...

Номер патента: 743658

Опубликовано: 30.06.1980

Автор: Аркадьев

МПК: A01K 73/05

Метки: вертикального, гидродинамическое, раскрытия, трала, устья

...-- 25. Высмк; 2 1 сцолоксчя с выпклой стороПы кч.1, с, .;, ччч;57 стрОЙсБО цри п(моцп чр3130 к 11 .- линч)Рчесиц.( Отвсрстий 4 (репи;С 5 10СЕ Ц Ы 1 ЦО,(ОТОМ сБЕР )7 ЦСИ ПОЛОГРНЫ ТР с,1 К Цсс 1 Гонцом ТРОС 1 7 И ПО)КИЛЕнс 6. ;ОЖнлнцссКоецТС 51 НЯ Вор.(СИ НО )Б 1( тРДЛа ЦаРаЛЛСЛЬНГО ЗОСй.сОРР(МУ ТРОСУ ): способс 7уст равномерном ряс:редел( ццю ЦДГРУЗОК (ЦД СЕ 1 НУО ЧИСПЬ, КО 1 ОРЫС БОЗЦР- КЯЮТ ОТ СОПРОТИВЛЕНИ 51 Сс"ММЯРПс)Й ПОДЪЕМ. ЦОЦ СИЛ УСТ)ОИСТБс. В РСЗУ,1 ТсТС ДКО(: )КОС)КОГО (КРЕПЛЕНИЯ СфЕРИССКД 51 ССГМЕН Г.1(51 ВЫЕМ Ка У Стан ЯВЛГИВЯ Е 1)О 51 НОД Г, 0 ". атаки 20- 25 к набегающему потоку.Гр(диц 7 мееское мс 1)ройс 11 ВО дл)1 3 ерГИСВЛЬНОПО ряСКрЫТИя уСТЬя ТОЯГ 11;ботиег сле;и юцим образомС)0 ЙСТ 30 ЖССТКО К 1)Ю 1 И 1)С 5,П 03, ССНЫМ...

Номер патента: 745446

Опубликовано: 05.07.1980

Авторы: Арнаутов, Иванов

МПК: A01K 1/015

Метки: животных, содержания

...планок 3,расположенных под проемами 2 верхнегопола 1. Расстояние между полами меньше высоты копытца животных, в частности .свиней. Устройство посредством шарниров 4 закреплено на ограждении 5 свозможностью поворота на горизонтальной оси, проходящей через шарниры 4.Устройство снабжено жестко закрепленной на нем пластиной 6, на пути движения745446 Формула изобретения которой при повороте устройства установлен упор 7. Под нижним полом расположен навозный канал 8. Ширина проемов 2 равна ширине пятачка свиней, содержащихся на этом устройстве.Работает устройство следующим об. разом.Животные, перемещаясь по верхнему полу 1 и пропуская ноги через проемыФ 2, продавливают навоз, который затем с планок 3 стекает в навозный канал 8 и по нему...

Номер патента: 745447

Опубликовано: 05.07.1980

Авторы: Деменюк, Ивахин, Хлебников, Шахнович

МПК: A01K 1/06

Метки: животных, привязь

...выгулах груз ударяет по ногаивотногб, цепь волочится по землеепляется за различные предметы. ательский и ароектнстехнологическийивотноводства Привязь включает ошейник 1 и прикрепленную к нему гибкую тягу 2 с гру зом 3 на ее свободном конце, закреплен- ные на ошейнике 1 кожухи 4, внутри которых установлены пружины 5 и упорные кольца 6 и 7.При подходе животного к кормушке гибкая тяга 2 .и груз 3 попадают в запорное устройство и происходит фиксация После этого возможность изменения положения животного зависит от длины свободного конца тяги 2, которая может быть увеличена при вытягивании тяги 2 и сжатии пружины 5. При содержании живот.ных на выгулах, пастбищах и т,д, тяга 2 с грузом 3 не зафиксированы и пружины 5 подтягивают тягу 2 с...

Номер патента: 745448

Опубликовано: 05.07.1980

Авторы: Бондарук, Борисов, Ларионова, Чуприн

МПК: A01K 1/06

Метки: животных, удерживания

...3установлены боковины 4, 5 -хомутовогозахвата. Боковины 4, 5 соединены междусобой работающей на растяжение пружиной6, установленной в нижних относительноосей креплений, частях боковин 4 5, В15верхних частях боковин 4, 5.размещенфиксатор, состоящий из пальца 7, жесткозакрепленного на боковине 5, и рейки 8.с зубьями, шарнирно установленной набоковине 4,Для возврата боковин 4, 5 в йсходноеположение после фиксации животного служит расположенный в их верхних частяхтрособлочный механизм 9 с рукояткой 10.,Для фиксирования боковин 4, 5 захвата 15в исходном положении использованы шарнирно установленные на стенках 1 раскола защелки 11, размещенные в нижнейчасти захвата.Механизм управления боковинами 4, 5выполнен в виде двух горизонтально...

Номер патента: 745449

Опубликовано: 05.07.1980

Автор: Иванов

МПК: A01K 5/00

Метки: влажного, корма, потока, разделитель

...фигтока влажфиг 2 -Изобретение относится к сельскому хоэяйству, в частности к разделителям потока влажного корма,Известен разделитель потока влажногокорма, включающий цилиндрическую емкостьс отверстиями для загрузки и выгрузкикорма и диаметрально расположенную в нейвертикальную лопатку, установленную свозможностью поворота на вертикальнойоси, размещенной на ее середине 113.10Известный разделитель не обеспечиваетобразования двух равных потоков корма,Цель изобретения - образование двухравных потоков корма.Достигается это тем, что диаметрально расположенная лопатка снабжена закрепленной наее верхнем ребре полкой вформе полукруга, а корпус снабжбком, установленным над полкой,того выгрузное отверстие имеет 1 изображен разделитель пго...

Номер патента: 745450

Опубликовано: 05.07.1980

Автор: Щеголев

МПК: A01K 5/00

Метки: кормораздатчик

...7, атакже приводом 8 поворота (червячноеколесо) кормопровода 3 вокруг оси кормопровода на 180. Оном кормушки служиттранспортная лента 9. Ограничителем подачи корма является концевой выключатель 10. Кормушка 5 имеет вверху нап равляющее. кольцо. лКормораздатчик работает следуницимобразом.Корм избункера 1 поступает в кормопровод 3, из которого спиралью 7 раздается по патрубкам 4 в кормушки 5. Как .только кормушка наполнится кормом, концевой выключатель 10 выключит электропривод 6. Когда потребуется очистиьчаши от остатков корма и налипшего .снаружи помета (например, при пересадке1. Патент США3033163,кл. 119-52, 1964 г,Рг, 3 Составитель Л, КотовРедактор Н. Тимонина Техред И, Нипц Корректор Н. ГригорукЗаказ 38 ое 38/3 "Тираж 723 ЦНИИПИ...

Номер патента: 745451

Опубликовано: 05.07.1980

Авторы: Волощик, Давыдов, Зеников, Моргачев, Попов

МПК: A01K 5/02

Метки: кормов, раздатчик

...явняется повышеттие равномерности выдачи корма,Бень достигается тем, что сбрасыватель корма выполнен в виде упругой пнастины, один конец которой закреплен на нотке, а другой, свободный имеет криволинейную форму и обращен вогнутостью к выгрузному окну:На фиг. 1 изображен общий вид кормораздатчика" на фиг. 2 - сечение лотка у выгрузного окна. Раздатчик кормов имеет тележку 1 с механизмом привода, бункер 2 с выгруэнымиокнами 3, транспортер 4, размещенный в бункере, и выгрузные шнеки 5.Выгрузная ветвь транспортера размещеназ 745451,в лотке, образованном передней стенкойбункера и раздепитепьной стенкой 6, наКоторой )Фреппен сбрасыватепь корма ввйде упругой ппастины 7. Ппастины зак-,реппеньг против выгрузных, окон, а ихсвободные...

Номер патента: 745452

Опубликовано: 05.07.1980

Авторы: Байбульсинов, Газизов, Погуляев

МПК: A01K 5/02

Метки: животных, кормления

...в вице горизонталь ной планки 7 и установленной к ней под тупым углом дополнительной планки 8, размещенной под острым углом к направпению движения бункера. Крышка 3 подвешена к каркасу 1 вертикально над внешней кромкой 9 кормового жепоба 2. Лополнительная планка 8 подъемника для крьпдки размещена в горизонтальной плос. кости и обращена к бункеру 5. При этом , кронштейн 6 подпружинен относительно бункера и прикреплен к нему шарнирно, а подъемник дпя крьпдки размещен перед выгрузным транспортером 4, Над кормовым желобом 2 к каркасу 1 прикреплен навес 10.При работе устройства бункер 5 пере мещается вдоль кормового желоба 2, при этом н 8 входит в контакт с крышкой 3, отодвигая ее внутрь кормового желоба и устанавливая наклонно. При...

Номер патента: 745454

Опубликовано: 05.07.1980

Авторы: Гроховская, Корн, Подборнов, Просян

МПК: A01K 67/00

Метки: заражения, клещей, кормления, кровососущих, насекомых

...а водная баня соединена с ультратермост атомНа чертеже изображен общий вид устройства.Устройство для кормлены и заражениякровососущих насекомых и клешей содержит помещенную в водяную. баню 1 емкостьдля крови 2 с биологической мембраной 3,приспособление 4 для удержания насекомых и клещей на мембране 3, емкость 2соединена через стабилизатор давлении 5с пробкой 6 и фильтром 7 перистальтичеоким насосом 8, а водяная баня 1 соединена с ультратермостатом 9,Устройство работает следующим образом.На емкость 2 натягивают стерильнообработанную биологическую мембрану 3,которую закрепляют резиновым кольпом."-=йри пбйбщи входных и выходныхштуцерови шлангов соединяется со стабилизатором" давления 5 и перистапьтическим насосом...

Номер патента: 745455

Опубликовано: 05.07.1980

Авторы: Базаров, Свиридов, Янов

МПК: A01K 67/04

Метки: коконовглухарей, удаления

...нониже ппанки 2, параппельной ей, на рас стоянии, равном 0,25-3,0 диаметра6,кокона. Выбор такого соотношения обуслбвлен следующими причинами. Нормальныйкокон скатывается, вращаясьвокруг своейпродольной оси, равномерно; а кокой-глухарь вращается с переменной скоростью,Если угол с( накпона ленты транспортера50выбран оптимальным, то кокон-глухарьпрворачивается на 2, 5-3, 0 диаметра кокона до устойчивого положения равновесия,и не скатывается с ленты, а переносится. до конца транспортера и сбрасывается в55приемную емкость 5,Однако бывают случаи, когда кокон-гщхарь перекатывается (по инерции, от вибрации ленты и других причин) и попадает/е: м 55в емкость 4, вызывая погрешность сортировки, Ппя уменьшения такой погрешностислужит...

Номер патента: 745456

Опубликовано: 05.07.1980

Авторы: Деребизов, Иванов, Мякишев

МПК: A01K 73/06

Метки: выборки, ярусов

...ее в корзины с одновременной медотвращает падение наматываемой хребти- хани йх изацие операции цо смотке буйрепа ины, и отбойным щитком 10, выполненным формирормирований его в бухту,в виде фигурно изогн Расположение барабана 3 снизу ойБарабан 4 состоит из двух втулок 11на снизу устрой 12 Пу о 15 ства уменьшает вероятность затягивания2. Причем втулка 12 насажена на втул" поцводцднов в ра очий диск и зацепы ючбку 11, которая закреплена на горизонталь.дц крном валу ед а. Кков за элементы лебедки так как подвод 1ет по реборде 13, ые и е ор уктор . аждая из втулок име- цы под действием и собсилы ственнсго весае, которые при сборе об- занимают вертикальное положение и своразуют две параллельные стороны бараба-. 20 бодно о она 4. Ба...

Номер патента: 745458

Опубликовано: 05.07.1980

Авторы: Акифьев, Бердичевский, Гюльбадамов, Дубровский, Любимов, Протасов, Пятницкий, Силаев, Титов

МПК: A01K 79/00

Метки: лова, ловушка, рыбы

...13 и соединен25 . шлангом 14 с судном 15. Приспособление.для подгонарыбы представляет собой полый диск 5 с основаниями 16 и 17, изготовленными из прозрачного материала на30 пример оргстекла, при этом на основании 17 имеется съемный непрозрачный акран (на фиг. не показан), Диск 5 имеет каркас с центральной втулкой 18, надетой с зазором на трубу 9, при атом между дис ком 5 и тягами 10 остается зазор в351-3 см. Боковая поверхность диска 5 изготовлена из непрозрачного материала, на пример брезента. Внутри диска 5 установлены лампьг 1, а снаружи его, на основа нии 16, кольцевые алектроды 2 и 3, На40основания 16 и 17 диска 5 нанесен слой люминофора 19 вторичного свечения. Слой люминофора 19 нанесен также на внутреннюю поверхность...

Номер патента: 745459

Опубликовано: 05.07.1980

Авторы: Бердичевский, Гюльбадамов, Дубровский, Протасов, Пятницкий, Титов

МПК: A01K 79/02

Метки: лова, рыбы

...зента. Основания 18 и 19 диска 14 изго 25 товлены из прозрачного материала, например оргстекла, при этом основание 19 снабжено съемным непрозрачным акраном (на фиг. не показан),. Внутри диска 14 установлены алэктролампы 2, а снаружизо его, на основании 18, кольцевые электроды 3 и 4. На основания 18 и 19 диска 14 нанесен слой люминофора 20 вторичного свечения, Гофрированный патрубок 15 изготовлен из эластичного материала и арми 35 рован кольцами 21 жесткости, его верхний конец прикреплен к камере 1 в месте соединения ее с емкостью 5, а нижний конец свободно расположен внутри камеры 1 с возможностью взаимодействия с диском4 О 14. Диаметр патрубка 15 на нижнем конце меньше диаметра диска 14 на 5- 10 см. Основание 16 камеры 1 изгото лено из...

Номер патента: 745460

Опубликовано: 05.07.1980

Авторы: Важенин, Кузнецов, Матвеев

МПК: A01K 79/02

Метки: рыбы, электролова

...подключен непосредственно анод 21, катод 22, соединенныйсо средней точкой конденсаторов 23 и24, с которых второй вывод включен накатод 25 и общую точку катодов сипового 2 р и допопнитепьного 26 тиристоров,коммутирующего конденсатора 27, черезкоторый включен регулируемый дроссепь28, отсекающий диод 29, переменныйрезистор 30 для регулирования частоты.и переменный резистор 31 дпя регулирования длительности.Устройство работает следующим обра- ЖМе 5460При включении кнопки "Пуск блок зе.пуска 3 через диод 9, обмотку силовогоконтакторе 10 и динистор 11 зекйкаетцепь питания источника 1 Еспи полярность истОчника тока соответствует попярности 9 и напряжению включения динисторе 11, включается контактор 1 О,блок управления 2, преобразователь...

Номер патента: 745461

Опубликовано: 05.07.1980

Авторы: Евдокимов, Кокошкин, Чернов

МПК: A01K 87/00

Метки: удочка

...относительно оси 7 шестика и взаимодействующие с вийтовыми канавками,Удочка работает следующим образом,В исходном состоянии шток 2 поддействием пружины находится в заднем положении. Верхний рычаг 6 касается впадины. резьбы и смещен ближе. к оси штока.Нижний рычаг 6 касается вершины резь-,бы. и удален от оси штока. Таким образом,вся торцовая часть шестика смещена внизотносительно оси штока и вокругоси 7,а наружная конусная часть - приподнята. 25Если верхний рычаг 6 касается вершинырезьбы, а нижний рычаг 6 - впадины, то.торцовая часть шестнка смещается вверх,а наружная часть - опускается. Такимобразом, если обеспечить изменение поло- зожения витков резьбы в точках контактиро. вания с рычагами, то шестик будет колебаться вокруг...

Номер патента: 747453

Опубликовано: 15.07.1980

Авторы: Бахарев, Кириленко

МПК: A01K 29/00

Метки: животных, самообработки, санитарной

...Регулирующий элемент распределительного устройства кинематически связан с блоком 5 и выполнен в виде установленной на блоке 5 и связанной с выходом 10 насоса 2 трубки 15. Трубка 15 сообщена вторым концом, в котором установлен дроссель 16, с полостью резервуара 1, а в средней части имеет расположенное над бачком 14 сопло 17, Каждый из выходов 18 и 19 распределительного устройства - бачка 14 сообщен с системой каналов 9 для прохода рабочей жидкости в одну из ветвей гибкой зубчатой ленты 7.При чесании животное воздействет на одну из ветвей гибкой зубчатой ленты 7, которая прогибается и нажимает на блок 5. Блок 5 опускается на пружинной подвеске 6, приводя в движение через шток 4 поршень 3 насоса 2. Насос подает рабочую жидкость на выход...

Номер патента: 747454

Опубликовано: 15.07.1980

Авторы: Ачкасов, Величкин, Кузнецов, Нагорный, Соловьев, Сурдутович, Хмыров, Широков

МПК: A01K 41/00

Метки: инкубатор, птицы, сельскохозяйственной

...в лотки 7. Когда тележки достигают нужного положения, то в камере происходит зацепление параллелограммных шарнирных подвесок с ходовыми винтами пар 22 и 23. Закрывают двери и включают инкубатор.Системы инкубатора, автоматически управляемые из пульса, начинают работу в необходимой последовательности с нужной производительностью. Вентиляторы 15 подхватывают находящийся в камере свежий засасываемый черех приточные отверстия 10 воздух, перемещивак)т и направляют на и-рсватсли 1 и 18 и увлажнитель 16. Пере.,с шанный, подогретый и увлажненный воздух устремляется к задней стенке отсека 3.1111., ток свежего воздуха в инкубатор регулии,ется положением заслонок 11. Наличие диффузоров 12 и обецаек 14 способствует улуч пению воздухообмена....
