Номер патента: 1136772

Опубликовано: 30.01.1985

Авторы: Редькин, Танасов, Шевченко

МПК: A01K 1/06

Метки: групповая, животных, привязь, стойловая

...от привода в противоположные направления. Ветвь 2, прикрепленная к верхней тяге 4, выполнена раздвоенной в верхней своей части б и охватывает с обеих сторон нижнюю тягу 5.Цепь выполнена цельной и пропущена через блок 7, обойма 8 которого прикреплена к полу с возможностью поворота вокруг вертикальной оси 9, Крепление раздвоенной части б ветви 2 к верхней тяге 4 осуществляется посредством скобы 10, а ветви 3 к нижней тяге 5 - с помощью петли 11, Хотя. это устройство и обеспечивает возможность одновременного привязывания группы животных и надежное ЗО удержание их в стойлах, однако ограничивает их подвижность при подходе к кормушке и поилкевследствие жесткого закрепления одной из ветвей цепи к полу. 35 Цель изобретения -...

Номер патента: 1136773

Опубликовано: 30.01.1985

Авторы: Майданюк, Марышев, Шин, Эм

МПК: A01K 5/00

Метки: кормораздатчик

...надежность, а также высокая энергоемкость процесса раздачикорма вследствие того, что при перемещении ленты происходит подпрессо"25вывание корма и ее преждевременныйизнос,Цель изобретения - повышение эксплуатационной надежности кормораз-.датчика, а также снижение энергоемкости процесса раздачи корма путемпредотвращения его подпрессовывания.Указанная цель достигается тем,Гчто днище питателя совмещено с кормопроводом и выполнено в виде набора35последовательно перекрывающих пластин, связанных с лентой и установленных с возможностью перемешения в горизонтальной ппоскости по направ 40ляющим. Кроме того, воздушный Фильтр выполнен в виде циклона, размещенного в выгрузной части кормопровода.45На Фиг,1 изображен кормораздатчик, общий...

Номер патента: 1136774

Опубликовано: 30.01.1985

Авторы: Анспакс, Тищенко

МПК: A01K 5/02

Метки: кормов, раздатчик-смеситель

...как иа отражателях зависает кор шнека, равным их расстоянию от стен"ки бункера, а угол атаки отражателяк направлению потока кормовой массы,выходящей из-под выгрузного шнекасоставляет 25-40б мовая масса, что ухудшает качествосмешивания и увеличивает остаток корф.ма в бункере после раздачи, особенно, когда в состав кормосмеси входят липкие компоненты, например, мелясса, жом и другие, Кроме того, установка отражателей над верхнимишнеками малоэффективна, так как кормовая масса в верхних слоях бункерарыхлая и поэтому защемления кормовой массы между витками верхнихшнеков и стенкой бункера не происхб=дит.Цель изобретения - упрощение конструкции системы цепных передач путем обеспечения вращения упомянутыхшнеков в одном направлении,...

Номер патента: 1136775

Опубликовано: 30.01.1985

Авторы: Коломиец, Мякишев, Рязанова

МПК: A01K 5/02

Метки: кормораспределитель

...расположены внутри сильфона.45На фиг. 1 изображен кормораспределитель, общий вид; на фиг. 2 - разрез Л-А на фиг. 1,Кормораспределитель содержит расположенную на рельсовом пути 1 плат О форму 2 с бункером 3, имеющим пружинный амортизатор 4 и выполненный в виде планки 5, установленной наклонно, нажимной элемент, взаимодействующий с конечным выключателем 6, кор мупки 7. Кормораспределитель снабжен сильфоном 8, размещенным внутри бункера 3 в нижней его части и соединенным с нажимным элементом, установленным с возможностью возвратно- поступательного перемещения в вертикальной плоскости по направляющим 9 посредством штанги 10, Кормораспределитель имеет электропривод 11,Кормораспределитель работает следуюидм образом.После загрузки бункера 3...

Номер патента: 1136776

Опубликовано: 30.01.1985

Авторы: Кишечников, Славин

МПК: A01K 31/06

Метки: автоматизированной, выгрузки, выращивания, молодняка, птицы

...ветви конвейера скапливается помет, поэтому необходимы дополнительные затраты на ее очистку, Жесткая оцинкованная или покрытая слоем полимера сетка на поворотных средствах деформируется и выходит из строя. В батареях с лентой, закольцованной тросом, нельзя обеспечить требуемой жесткости пола и преодолеть вытяж ку ленты, так как сопряжено с резким возрастанием натяжения ленты и тяговых усилий. Цель изобретения, - повышение производительности, снижение энергоемкости процесса выгрузки птицы, а также повышение эксплуатационной на. дежности устройства.Указанная цель достигается тем что в устройстве для выращивания и автоматизированной выгрузки молод- няка птицы перфорированный транспортер выполнен в виде набора шарнир- но соединенных...

Номер патента: 1136777

Опубликовано: 30.01.1985

Авторы: Бойко, Гриненко, Кислухина, Федоренко, Янчевский

МПК: A01K 61/02, A23K 1/165

Метки: искусственного, корма, молоди, рыб

...ценности и переваримости нуклеиновых кислот кормовой смеси пищенарительным трактом рыб способствует Фермвнтатинный гидролиз ее препаратом рибонуклеазы ГЗХ из Васс 111 цз зцЬг. 11 з Кр.349, исключающий образование продуктов расщепления кормосмеси, приостанавливающих рост и разнитие рыб.Ввод рибонуклеазы через 1 ч от начала гидролиза необходим дпя того, чтобы сначала обеспечить в течение 1 ч расщепление ферментным препаратом лизосубтилин Г 10 Х нуклеопротеинового комплекса дрожжевой клетки до высокомолекулярных белков и нуклеиновых кислот, а затем гидролиз нуклеиновых кислот при повышенной степени атакуемости последних рибонуклеазой, Установленные экспериментально дозировка рибонуклеазы 0,2-0,3% к сухой массе кормосмеси и РН...

Номер патента: 1136778

Опубликовано: 30.01.1985

Авторы: Веселкин, Домацкий, Корж, Котляр, Терновой, Ямов

МПК: A01K 67/00

Метки: вольфартовой, культивирования, мухи

...куколки,что зависит от времени изъятия личи-нок из ран: куколки, полученные изличинок, взятых из ран овец до 20 августа, развивались без диапаузы, а3позже - с диапаузой, Эти способы необеспечивают постоянного наличия напротяжении года всех фаз развитиямухи, а количество получаемых куколок зависит от числа собранных в ранах личинок,Цель изобретения - получение всехфаз развития Вольфартовой мухи напротяжении всего года.Поставленная цель достигаетсятем, что согласно способу культивирования вольфартовой мухи, включающему выращивание отложенных самкамиличинок в ранах теплокровных животных, окукливание личинок в песке,выращивание куколок, содержание 45взрослых мух в инсектарии и кормление их мецом и стабилчзированнойкровью крупного рогатого...

Номер патента: 1138076

Опубликовано: 07.02.1985

Авторы: Калинин, Румковский, Фельдман

МПК: A01K 1/01

Метки: конвейер, навозоуборочный

...над скребками, воперечный разрез; на фиг. 4 - навозный канал с дополнительным желобом в полу для цепирасположенной под скребками; на фиг. 5 - навозный канал с гладким дном для цепи, расположенной над скребками.Навозоуборочный конвейер включае механизм привода 1, замкнутую цепь 2 со скребками 3, расположенную в навозном канале 4 и огибающую поворотные устройства 5 и натяжное устройство 6, На приводе 1 установлены электродвигатель 7 и ведущая звездочка 8, входящая в зацепление с цепью 2. Поворотные устройства 5 содержат йижний Г-образный кронштейн 9, закрепленный в фундаменте в месте изгиба навозного канала 4 и имеющий на концах параллельные нижнюю пластину 10 и верхнюю пластину 11, с которыми сопряже. ны концы верхнего...

Номер патента: 1138077

Опубликовано: 07.02.1985

Автор: Звиняцковский

МПК: A01K 1/01

Метки: навоза, удаления

...навоза, содержащее навозосборный канал с прикрепленной к его стенке на шарнире крышкой, взаимодействующей с копиром, и скребок для сбрасывания навоза в навозосборный канал 2.Недостатком известного устройства являются большие затраты ручного труда на удаление навоза с поверхности крышки, загрязняемой навозом, и из навозосбор ного канала, что существенно снижает его эксплуатацию.Цель изобретения - упрощение эксплуатации устройства путем снижения заттрат труда на удаление навоза с поверхности крышки и из навозосборного канала.Поставленная цель достигается тем, что скребок снабжен прикрепленным к нему держателем, свободный конец которого шарнирно закреплен над шарниром крышки, и размещен на поверхности последней, а навозосборный канал...

Номер патента: 1138078

Опубликовано: 07.02.1985

Автор: Любинас

МПК: A01K 1/02

Метки: группового, свиней, содержания, станок

...в виде крюков, установленных на горизонтальном участке выемки, а другие - в виде последовательно расположенных на задней стенке скоб.На фиг. 1 изображен станок для группового содержания свиней, план; на фиг, 2 - разрез А - А на фиг. 1.Станок содержит две боковых сплошных стенки 1 и 2, ворота 3 и 4, заднюю стенку 5 и переднюю стенку 6 с дверцей 7. В передней части станка образована зона 8 дефекации и кормления с кормушкой 9, огороженной продольной перегородкой 10. Логово 11 в станке выполнено с возможностью изменения полезной площади, для чего предусмотрена передвижная поперечная перегородка 12, имеющая длину больше длины боковых стенок 1 и 2. Перегородка 12 в нижней задней части 13 выполнена скошенной, а в ее нижней передней. части...

Номер патента: 1138079

Опубликовано: 07.02.1985

Автор: Жабин

МПК: A01K 5/00

Метки: кормораздатчик

...к 5свободному концу упомянутой тяги, а другое его плечо жестко соединено с червячным колесом, зацепленным с червяком, к которому соосно прикреплен расположенный вдоль бункера и эксцентрично относи О тельно него стержень с поворотно установленной на нем рукояткой, и храпового механизма, зубчатое колесо которого жестко закреплено на стержне, выполненного с двумя сблокированными между собой, симметрично расположенными относительно рукоятки и прикрепленными к ней собачками с противовесом, имеющими противоположные рабочие поверхности. Привод каретки выполнен в виде соединенного с последней замкнутого цепного контура, запасованного в двух парах звездочек, закрепленных у торцов бункера, одна из которых соединена при помощи конической передачи...

Номер патента: 1138080

Опубликовано: 07.02.1985

Автор: Игнатченко

МПК: A01K 5/02

Метки: животных, кормления

...с подпружиненным рычагом 21 и подпружиненную защелку 22, взаимодействующую с вторым сектором 13, при этом якорь 4 связан с подпружиненным рычагом 21, а,на первом секторе 11 установлен третий упор 23 с возможностью взаимодействия с вторым сектором 13.Блок 6 управления содержит реле 24 времени с замыкающим контактом 25, реле 26 времени с размыкающим контактом 27, промежуточное реле 28 с замыкающими контактами 29 и 30, промежуточное реле 31 с замыкающим контактом 32, индикатор 33 и выключатель 34. Датчик имеет замыкающий 35 и размыкающий 36 контакты. Первый сектор 11 имеет уступ 37, а сектор 12 подпружинен пружиной 38 и имеет уступ 39.Устройство работает следующим образом,После подачи питания выключателем 34 загорается индикатор...

Номер патента: 1138081

Опубликовано: 07.02.1985

Авторы: Андренко, Бойков, Болотин, Черкун, Шацкий

МПК: A01K 5/02

Метки: кормов, питатель, стебельчатых

...со стороны выходного конца основного подающего транспортера, и с нижней ветвью, имеющей одинаковые с верхней ветвью последнего направление движения и большую скорость, при этом ось нижнего барабана и режущие кромки дисков в зоне резания размещены в одной вертикальной плоскости, а отбрасывающее приспособление выполнено в виде расположенной в открытом снизу кожухе швырялкиизмельчителя, свободный конец отводящего патрубка которой размещен над прием-ным бункером,С целью предотвращения наматывания кормов на дополнительный подающий транспортер захватывающие элементы последнего установлены между режущими элементами швырял ки-измельчителя с возможностью встречного вращения.На фиг. 1 схематично изображен пита- тель стебельчатых кормов,...

Номер патента: 1138082

Опубликовано: 07.02.1985

Авторы: Доценко, Коба

МПК: A01K 5/02

Метки: кормов, разравнивания

...балке 9. С нижней стороны кулиса 12 снабжена вертикальными разравнивающими пальцами13. Внутри кулисы 12 установлен ползун 14 с одной стороны заканчивающийся поршнем 15, а с другой - парой распределяющих горизонтальных пальцев 16, установленных под прямым углом друг к другу. Ползун 14 выполнен с каналом 17 (полым), заканчивающимся распылителем. В канале 17 установлен обратный клапан 18, выполненный в виде подвижного шарика. Кулисы 12 посредством трубопровода 19 с обратными клапанами 20 связаны с емкостью для минеральных добавок (не показана).Ползун 14 шарнирно связан с кривошипом 21. Кривошип 21 посредством цепной передачи 22 связан с приводом 23.Устройство работает следующим образом,В начальный момент работы каретка устанавливается в...

Номер патента: 1138083

Опубликовано: 07.02.1985

Авторы: Леманова, Слуцкий

МПК: A01K 61/00

Метки: маточных, стад, форели, формирования

...по индивидуальной оценке, и в хозяйстве не содержится избыточного количества рыб.Пример 1. После получения личинок из икры радужной форели их выращивают в бассейнах, отбирая каждые 1 О дней пробы для определения темпа роста. 07.98,79 г. был произведен отбор молоди радужной форели в возрасте 70 дней от начала активного питания. Средняя масса мальков до отбора была 1,6 г. Для формирования маточного стада были отобраны рыбы с массой тела выше 2,0 г и из 12625 шт, были отобраны 1275 особей или 10,1%,Племенная группа в течение осеннего и зимнего сезонов имела большие размеры и массу тела, чем форель контрольной группы, которая при осуществлении отбора по своим размерам и массе тела наиболее близка к племенной группе (средняя...

Номер патента: 1138084

Опубликовано: 07.02.1985

Автор: Вихарев

МПК: A01K 61/00, F25C 5/16

Метки: водоема, водозаборных, льду, отверстий, формирования

...причем шток 11 снабжен средством 12 опознавания камеры 1 и сообщает полость камеры 1 с атмосферой посредством отйерстий 13 и 14, выполненных в его нижней части над пробкой 5 и в верхней части над крышкой 7 и в местах крепления рукояток 10 к штоку 11.Устройство может быть снабжено дополнительно питательной трубкой 15 для подвода кислорода и корма под лед, выходящей нижним концом за пределы пробки 5, а верхним за пределы крышки 7, При этом на верхнем конце размещены приемная воронка 16, герметизированная крышкой 17, в которой установлен вентиль 18 со штуцером 19.Средство 12 опознавания может быть выполнено, например, в виде вымпела красного цвета, видимого в дневное время и фонаря (с автономным питанием) того же цвета, видимого...

Номер патента: 1138085

Опубликовано: 07.02.1985

Автор: Бурлаков

МПК: A01K 61/00

Метки: гонад, массы, прижизненного, рыб, самок

...стандартного препарата агглютината сенсибилизированных ХГ эритроцитов. После добавления агллютината сенсибилизированных ГХ эритроцитов содержимое всех лунок планшетки тщательно перемешивают и помещают планшетку в холодильник, в котором полностью отсутствует вибрация при автоматическом включении и выключении его, мешающая образованию четких зон преципитации, при температуре +4 С, Через 6 ч путем сравнения интенсивности реакции агглютинации (ширины кольца преципитации) в различных концентрациях стандартного препарата ХГ и в. различных концентрациях сыворотки крови белого толстолобика визуально, как например принято при определении концентрации гемоглобина в крови или денситометрически на микроденситометре ИФО в 4, определяют суммарное...

Номер патента: 1138086

Опубликовано: 07.02.1985

Автор: Владимиров

МПК: A01K 67/00

Метки: воспроизводительной, зверей, оценки, пушных, самцов, способности

...на их прощупывании. Путем прощупывания устанавливают величину и консистенцию семенников, которые служат косвенным свидетельством их функционального состояния 2Однако при обследовании большого количества зверей снижается тактильная чувствительность обследующего, что снижает точность получаемых результатов. Кроме того, анатомические показатели, такие как размер семенника, консистенция, зачастую не соответствуют интенсивности сперм ато генеза и качеству спермы, Поэтому использование самцов, отобранных по известному способу, приводит к пропустованию самок,35Цель изобретения - повышение точности определения состояния семенников, позволяющее отобрать на племя самцов с высокой оплодотворяющей способностью.Поставленная цель достигается...

Номер патента: 1138087

Опубликовано: 07.02.1985

Авторы: Будаев, Исаев, Максимов

МПК: A01K 71/00

Метки: летучих, лова, рыб

...В пустотелом цилиндре 27 образовано сквозное отверстие для штанги 26, Корпус цилиндра 27 закреплен на штанге 26 зажимными втулками 34 и 35. На втулке 34 закреплен герметизированный корпус 33 электрического фонаря 32. Закрылки 28 цилиндра 27 служат для лучшего удержания на поверхности моря орудия лова при волнении. 4Между корпусом цилиндра 27 и втулкой 34 закреплен кронштейн 36 для удержания конца вожака 11 с оттугами 12, необходимыми при постановке и выборке орудия лова. Вместо вожака 11 может быть применен подмаячный конец.Дрифтерный буй 6 (фиг. 7) служит дляудержания орудия лова на поверхности моря и для создания парусности при расправлении горизонтального сетного полотна на10 поверхности моря под действием ветра.Дрифтерные буи 6...

Номер патента: 1138088

Опубликовано: 07.02.1985

Авторы: Акифьев, Бердичевский, Колпачков, Кузьмин, Молоков, Панферов

МПК: A01K 73/02

Метки: лова, рыбы, трал

...показан) и содержит канатные крылья 4, залавливающую часть 5, переходной пояс 6 и сетной мешок 7,Крылья 4 подсоединены любым известным способом к передней кромке 8 залавливающей части 5, которая состоит из направляющей 9 и удерживающей 10 частей и образована по периметру пластями 11 трапециевидной формы. Пласти 11 выполнены из равноячейной дели со стороной ячеи равной, например, 800 или 1000 мм. Шаг ячей залавливающей части 5 как в вертикальных, так и в горизонтальных рядах пластей 11 постоянен по размеру.К задней кромке 12 заливающей части 5 подсоединен переходной пояст 6 таким образом, что ячеи переходного пояса крепятся к вершинам ячей предпоследнего и последнего рядов залавливающей части 5. Переходной пояс 6 образован наборами...

Номер патента: 1138089

Опубликовано: 07.02.1985

Автор: Пузаков

МПК: A01K 73/045

Метки: горизонтального, раскрытия, трала, устья

...пластины. Поставленная цель достигается тем, что в устройстве для горизонтального раскрытия устья трала, содержащем распорную пластину, укрепленную на раме с возможностью поворота, и гидравлическую систему управления, состоящую из гидроцилиндра со штоком, связанным с пластиной, распределителя и преобразователя, рама выполнена полой и герметичной, при этом полости гидро- цилиндра через распределитель связаны одна с окружающей средой, а другая - с полостью рамы. На фиг. 1 схематично изображено устройство для горизонтального раскрытия устья трала, общий вид сбоку; на фиг. 2 -5 10 15 20 25 30 35 40 45 то же, при минимальном угле атаки, план; на фиг, 3 - то же, при максимальном угле атаки, план; на фиг. 4 - принципиальная схема...

Номер патента: 1138090

Опубликовано: 07.02.1985

Автор: Чурунов

МПК: A01K 75/02, A01K 79/00

Метки: лова, рыбы, свет

...на шланге выше уровня крепления крон 5 0 15 20 25 ЗО 35 2штейна так, что плоскость, в которой они рас положены, разделяют полость залавливаюшего наконечника на две равные части.На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, вид сверху.Устройство для лова рыбы на свет содержит шланг рыбонасоса, состоящий из вертикального и изогнутого участков 1 и 2, укрепленного на конце изогнутого участка 2 залавливаюшего наконечника 3, изготовленного из прозрачного материала и имеющего коническую форму, кронштейна 4, установленного в нижней части вертикального участка 1 шланга, и источников 5 света с отражателями 6, радиально смонтированными в нижней части вертикального участка 1 шланга выше уровня крепления...

Номер патента: 1138091

Опубликовано: 07.02.1985

Автор: Матяшов

МПК: A01K 87/00

Метки: ловли, мормышку, подледной, удочка

...последовательно соединенные счетчик, делитель частоты и логический элемент И, включенные между мультивибратором и электромагнитом.На фиг. 1 изображена удочка, общий вид; на фиг. 2 - узел 1 на фиг, 1; на фиг. 3 - функциональная электрическая схема вибратор а.Удочка содержит корпус с размещенной внутри него печатной платой 1, Между подвижной частью 2 нормально замкнутой контактной пары и подвижной частью 3 нормально разомкнутой контактной пары размещены элементы мультивибратора 4, управляющего устройства 5 и, ограничивающий ток светодиода 6, резистор 7. Электромагнит 8 закреплен на днище 9 корпуса в месте размещения микроэлектродвигателя 10. Подвижная часть 3 нормально разомкнутой, контактной дары закреплена на якоре...

Номер патента: 1139390

Опубликовано: 15.02.1985

Автор: Головин

МПК: A01K 47/04

Метки: вощины, головина, искусственной

...другого основного валка.4. Устройство по п. 3, отличающееся тем, что дополнительные прессующие валки снабжены губчатыми валками, расположенными в емкости со смачивающей жидкостью и взаимодействующими с прессующими валками.5. Устройство по п. 3, отличающееся тем, что поверхности каждой пары прессующих валков выполнены из упругого материала, например резины. го материала, ванну с воском, прессующиевалки с выступами и впадинами на их поверхности, взаимодействующие с губчатыми валками, расположенными в емкости ссмачивающей жидкостью средство для резки и транспортирующее средство, снабжено дополнительными прессующими валками, установленными за основными по ходудвижения ленты, а выступы одного основного валка расположены напротив выступов...

Номер патента: 1139391

Опубликовано: 15.02.1985

Авторы: Ермолаев, Костылев

МПК: A01K 61/00

Метки: атлантического, лосося, пола

...пола у атлантического лосося в любое время года.Поставленная цель достигается тем, чтосогласно способу определения пола у атлантического лосося по экстерьерным признакам головы, в качестве экстерьерного признака при определении пола у лосося используют угол наклона между верхнечелюстной(ргаегпах 111 аге ) костями, при этом особейс углом наклона челюстных костей, равным 150-155, относят к самцам, остальных - к самкам,Способ осуществляют следующим обра. зом.Один человек держит рыбу вниз головой, а другой приставляет установочную меру (две шарнирно соединенные металлические или деревянные планки, соединенные между собой под минимальным углом в 150 и максимальным в 155 к месту сочленения верхнечелюстной (тах 111 аге) и передне-верх...

Номер патента: 1139392

Опубликовано: 15.02.1985

Авторы: Исматуллаев, Морозов, Соколов, Султанов, Токарев, Халматов

МПК: A01K 67/04, H01F 17/04

Метки: грены, магнитным, полем, постоянным, тутового, шелкопряда

...постоянного тока, между полюсами которого расположен контейнер с коробочками грены, и выпрямитель с регулирующим устройством 11.Известная установка неудобна в эксплуатации, так как имеет большой вес, неравномерное магнитное поле и большую пульсацию питающего электромагнит постоянного тока,Цель изобретения - повышение эксплуатационных качеств и производительности установки, уменьшение пульсаций выпрямленного тока. Поставленная цель достигается тем, что в установке для обработки грены тутового шелкопряда постоянным магнитным полем, содержащей электромагнит постоянного тока, между полюсами которого расположен контейнер с коробочками грены, и выпрямитель с, регулирующим устройством, электромагнит выполнен в виде двух круглых катушек,...

Номер патента: 1139393

Опубликовано: 15.02.1985

Авторы: Рыбики, Энде

МПК: A01K 73/06

Метки: кошелькового, невода, рыбопромысловом, судне, транспортировки

...приемное приспособление.Поставленная цель достигается тем, что устройство для транспортировки кошелькового невода на рыбопромысловом судне, содержащее грузоподъемное средство с блоками для проводки стяжного троса, транспортировочные тросы, приемное приспособление и дугу для подвески стяжных колец, снабжено канатным стропом, на грузо- подъемном средстве укреплены глаголь- гаки, дуга для подвески стяжных колец выполнена или из прутка, или из цепного, или канатного жгута с изогнутым стержнем, а по концам дуги расположены проушины, при этом к каждой проушине с помощью скоб прикреплены кольцо для подключения посредством скобы, вертлюга концов канатного стропа и транспортировочных тросов, звено цепи для взаимодействия с глаголь-гаком и для...

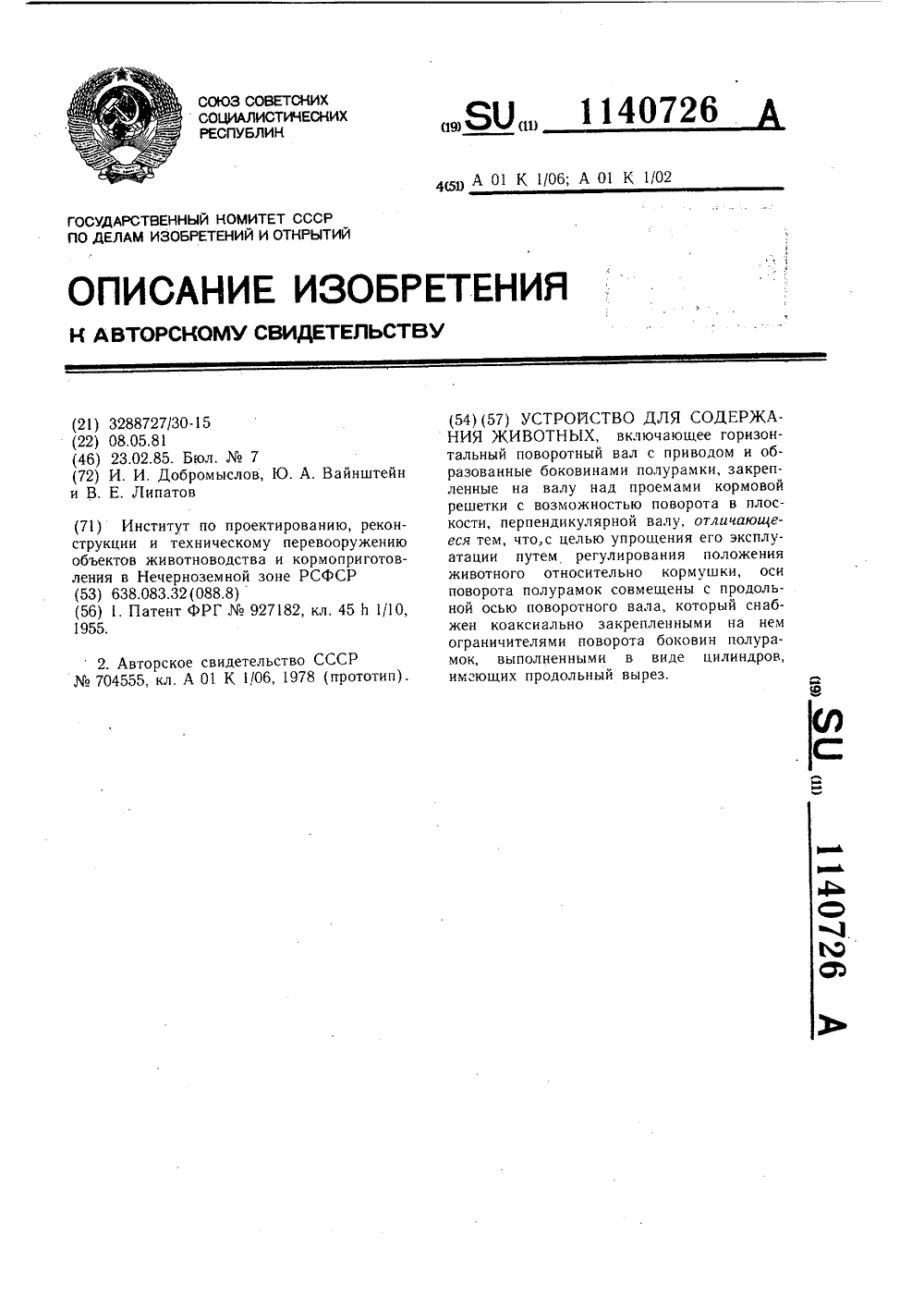

Номер патента: 1140726

Опубликовано: 23.02.1985

Авторы: Вайнштейн, Добромыслов, Липатов

МПК: A01K 1/02, A01K 1/06

Метки: животных, содержания

...менее прямых углов и направлены своими вершинами навстречу друг к другу. Полурамки 4 закреплены с возможностью поворота в плоскости, перпендикулярной валу 1. Оси поворота полу- рамок 4 совмещены с продольной осью поворотного вала 1, секторные ограничители 5 которого выполнены в виде коаксиально закрепленных на штанге 2 вала 1 цилиндров, имеющих продольный вырез.Устройство для содержания животных работает следуюшим образом. Животное входит в устройство с задней его части и, пытаясь достать корм, отклоняет головой в сторону кормушки 19 полу- рамки 4, свободно установленные на горизонтальной штанге 2, на угол, необходимый для просовывания им шеи в кормовую шель, образованную натянутыми с помощью плечевых ограничителей 12 гибкими связями...

Номер патента: 1140727

Опубликовано: 23.02.1985

Автор: Богдан

МПК: A01K 1/06, A01K 1/064

Метки: крупного, привязь, рогатого, скота

...и поперечной прорезями 1 .Известна также привязь для крупного рогатого скота, содержащая цепь ошейника, свободные концы которой соединены замком, выполненным в виде пластины с продольной и поперечной прорезями 2.Недостатком известных привязей является сложность эксплуатации, связанная с необходимостью регулирования размера ошейника в зависимости от величины шеи привязываемого животного, соблюдая при этом симметричное расположение на ней ошейника.Цель изобретения - упрощение в эксплуатации привязи для крупного рогатого скота.Эта цель достигается тем, что в привязи для крупного рогатого скота, содержащей цепь ошейника, свободные концы которой соединены замком, выполненным в виде пластины с продольной и поперечной прорезями,...

Номер патента: 1140728

Опубликовано: 23.02.1985

Авторы: Давыдов, Казанков, Кривинский, Романов, Шкредов

МПК: A01K 39/014

Метки: батареям, клеточным, кормушка, птиц

...кормления птицы разных возрастов.Эта цель достигается тем, что в кормушке к клеточным батареям для птиц, содержащей желоб с шарнирно прикрепленной на одной из его продольных стенок крышкой, крышка выполнена из двух частей, соединенных между собой шарниром, расположенным вдоль желоба, и имеет в поперечном сечениМЧ-образную форму.Кроме того, в месте расположения шарнира на крышке установлено уплотнение.На фиг. 1 изображена кормушка к клеточным батареям для птиц, общий вид; на фиг. 2 - вид А на фиг. 1.Кормушка содержит желоб 1, с которым шарнирно с помощью кронштейнов 2 и вала 3 соединена Ч-образная крышка 4, выполненная из двух частей 5 и 6, соединенных между собой шарниром 7, расположенным вдоль желоба 1. Место расположения...
