A01G — Садоводство; разведение овощей, цветов, риса, фруктов, винограда, хмеля или морских водорослей; лесное хозяйство; орошение
Способ выращивания цветка амариллиса
Номер патента: 725615
Опубликовано: 05.04.1980
Автор: Козлюк
МПК: A01G 7/06
Метки: амариллиса, выращивания, цветка
...агротехникой, Затем производят отторжение старых корней, наслоений и живой частй донца. После обрезания корней и части донца срез посыпают древесной золой и высаживают в свежий грунт теплицы (глубина посадки - одна треть высоты луковицы). Затем последовательно увеличивают подачу тепла от 8 до 25 С. Первые десять дней поливают теплой водой (18-25 С) в междурядьях, не допуская полив самих луковиц. После образования корневой системы луковице амариллиса дают слабую подкормку перебродившего коровяка с водой., Подкормку и поливку производят через каждые десять дней в течение четырех-пяти месяцев; после чего прекращают подкормку, резко уменьшают поливку и поступление тепла в теплицу, устраивают хорошую вентиляцию с притоком свежего3;.а, 7256М...
Устройство для корчевки пней
Номер патента: 725616
Опубликовано: 05.04.1980
Автор: Шегельман
МПК: A01G 23/06
...пней; на фиг. 2 - то же, вид сбоку.Устройство включает раму 1 с домкратами 2, челюсти 3 захвата, каждая иэ которых шарнирно соединена с рамой посредством промежуточнойтяги 4, и силовые цилиндры 5 привода челюстей 3. Каждая челюсть 3 шарнирно связана с промежуточной тягой 4 и снабжена хвостовиками 6, на которых смонтированы вибраторы 7. Промежуточные звенья выполнены с пазами 8, в которых установлены ползуны 9, подпружиненные пружинами 10. Ползуны 9 связаны с корпусами1 О 15 ро 7 ИИПИ Заказ 539/2 Тираж 723 Подписное Фйлиал ППП "Патентф, г. Ужгород, ул, Проектная,3вибраторов 7 при помощи шарнирных тяг 11. Посредством подвески 12 уст ройство йавешивается на стрелу самоходного шасси.Устройство работает следующим образом.При помощи стрелы...
Ротор кустореза
Номер патента: 725617
Опубликовано: 05.04.1980
Авторы: Клочков, Метальников, Мореев, Никитин
МПК: A01G 23/06
...кустореза содержит набор дисков 1, связанных между собой осями 2, на которых посредством штанг 3 установлены рабочие органы 4 с режущими элементами 5. В последних выполнены дугообразные пазы 6, в которых расположены грузы 7, Оси 2 установлены так, что рабочие органы 4 имеют возможность поворота вокруг них на 360". Работает ротор следующим образом.Во время работы рабочие органы 4 и грузы 7 под действием центробежных сил занимают радиальное положение. При встрече рабочего органа 4 с препятствием груз 7 перемещается по направляющим и производит удар по корпусу рабочего органа 4, что вызывает увеличение силы, обеспечивающей срезание кустарника. При встрече с непроходимым препятствием (пень, камень и т. д. ) рабочий орган 4 отклоняется...
Кусторез-измельчитель
Номер патента: 725618
Опубликовано: 05.04.1980
МПК: A01G 23/06
Метки: кусторез-измельчитель
...кон 11цами прикрепля.отся к раме 1, а внутренними - к двум разделительным плоскостям, образуя кожух 9, к которому спереди рамы крепятся горизонтальные подрезающие ножи 10, В задней части рамы 1 с помощью опор 11 аа оси 12 установлены диски 13. Кусторез-измельчитель работает следующим образом,При движении вперед горизонтальные подрезающие ножи, 10 заглубляются и почву с корнями на небольшую глубину, ц результате чего производится разрезание корней кустарника и пней в горизонтальной плоскости. Подрезанный кустарник ипни подаются к двум разделительным плоскостям кожуха 9 и скатываются по ним ,стволовой частью то к одному, то к другому барабану 5. Здесь (4 иг. 3) с помощью тарельчатых ножей 6 сртвол и корни (их основная часть) начинают...

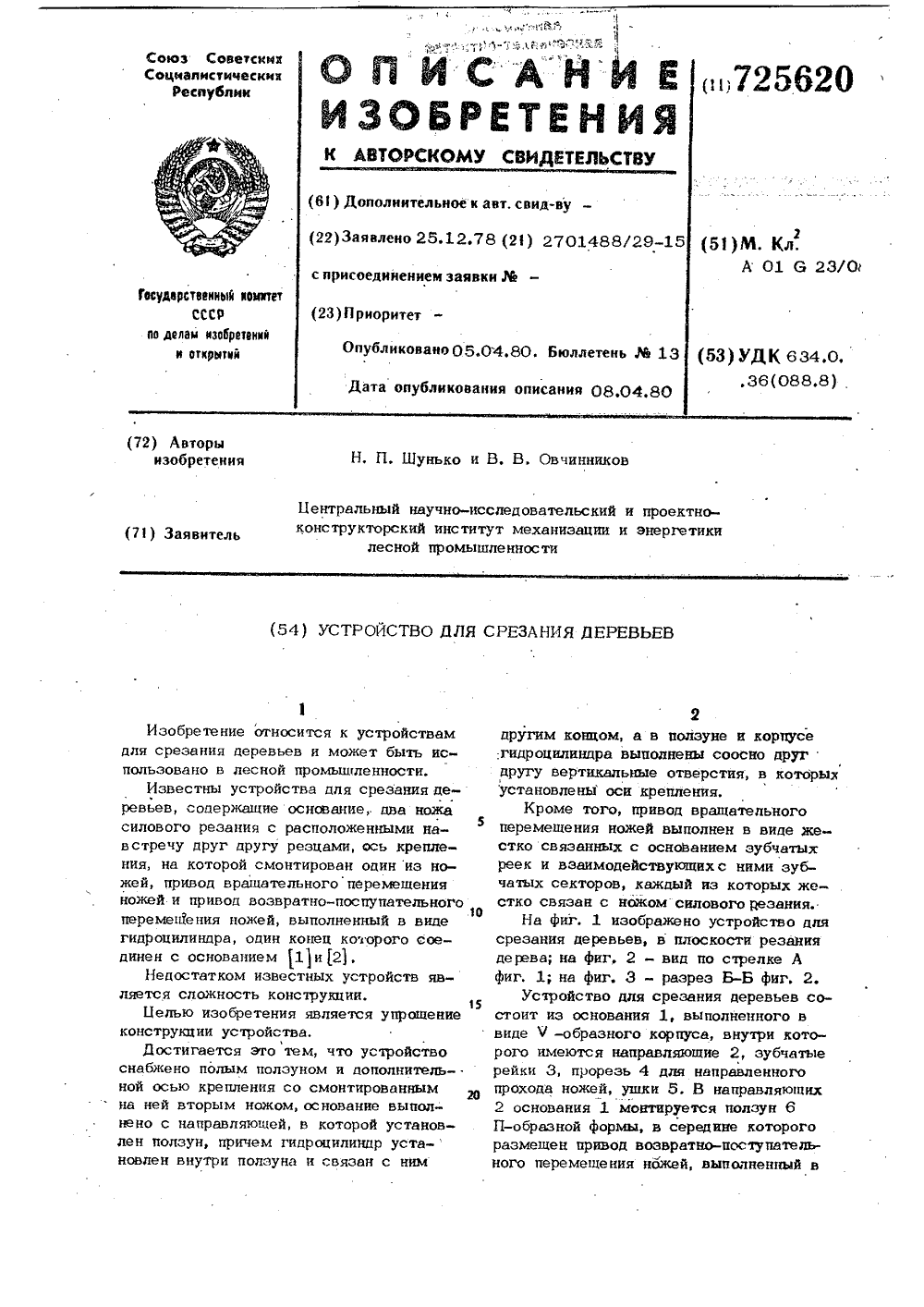

Устройство для срезания деревьев
Номер патента: 725620
Опубликовано: 05.04.1980
Авторы: Овчинников, Шунько
МПК: A01G 23/08
...1519, к правой нож 20 силового резания,расположенные навстречу друг другу резцами 21,Устройство для срезания деревьев монтируют на рукоятки 22 манипулятора машины, посредством которого оно подводится к дереву,Корпус гидроцилиндра 7 жестко связанс задней стенкой 8 обоймы ползуна 6, ашток 9 пропущен через переднюю часть11 полэуна 6, что обеспечивает устойчивость движения ножей и их центрирование относительно срездемого дерева.Привод вращательного перемещенияножей выполнен в виде жестко связанных ЗОс основанием зубчатых реек 3 и взаимодействующих с ними зубчатых секторов17 и 18, каждый из которых жестко связан с ножом силового резания.Устройство для срезания деревьев зработает следующим образом.Рабочая жидкость подается в поршневую полость...
Регулятор давления
Номер патента: 725621
Опубликовано: 05.04.1980
Авторы: Верещако, Гречихин, Зайцев, Козлов, Козлова
МПК: A01G 25/02
...дроссель 7, а в,корпусе 1 регулятора - фильтр 8. Снаружи установлен регулирующий органдатчик 9, включающий винт 10 для настройки, пружину 11, мембрану 12 с кла3 7256паном 13, Импульсная трубка 14.соединяет полость датчика 9 через элементуправленйя, выполненйый в видетрехходового крана 15, с отводящим патрубком 3, Кран 15 снабжен мембраннымгидродвигателем 16, надмембранная полость которого трбкой 17 соединейа" сподводящим патрубком 2 на отводящемпатрубке 3. На отводящем патрубке 3установлен мембранный сливной клапан 18,10связанный трубкой 19 с краном 15.Регулятор давления работает следующим образом,Рода из самонапорной оросительнойсети поступает в подводящий патрубок 2 15корпуса регулятора давления. Так как импульсная трубка в...
Автоматизированная система импульсного орошения
Номер патента: 725622
Опубликовано: 05.04.1980
Авторы: Верещако, Гречихин, Караваева, Новиков, Панфилов
МПК: A01G 25/06
Метки: автоматизированная, импульсного, орошения
...трубопровода 4. Входы поливных трубопроводов 4 и б сообщены, соответственно,через распределительныетрубопроводы 3 и 5 и через клапаны 13 и 14 рас.пределителя 11 с магистральным трубопроводом 2. Подсоединение элементов сети осуществляется с помощьютрубопроводов связи 25-33.35Автоматизированная сисТема импульс-ногО орошения работает следующимобразом.От напорообразующего узла 1 водапод давлением измагистрального трубопровода 2 по трубопроводаМ связи25 и 26 через гидравлический пере-ключатель 8 заполняет надмембранныеПолости 17 и 18 распределителей 11и 12, в результате чего клапаны 13 45и 16 открЫваются, а клапаны 14 и 15закрываются,Однбвременно вода по магистральному трубопроводу 2 через клапан 13пбстуцает в распределительный трубо...
Генератор командных импульсов для закрытых оросительных систем с импульсными дождевальными аппаратами
Номер патента: 725623
Опубликовано: 05.04.1980
Авторы: Боровенников, Гросман, Носенко, Шарко
МПК: A01G 25/06
Метки: аппаратами, генератор, дождевальными, закрытых, импульсными, импульсов, командных, оросительных, систем
...включени я напорообр азующе гоузла давление в полости запорногооргана контрольного аппарата равнонулю, а в воздушной полости гидропневмоаккумулятора давление большенуля.)Усилием от давления воздуха мембрана 8 мембранного клапана 7 удерживается в верхнем положении, упираясь в седло 11. Давление в надмембранной полости мембранного при Овода 4 также равно нулю, и под действием пружины 9 шток гидрореле 3 находитсяв крайнем верхнем положении,поэтому при включении напорообразующего узла задвижка 1 открывается и 25вода поступает в трубопроводнуюсеть и далее к импульсным аппаратам.Усилием от давления воды в трубопроводной сети задвижка 2 будет удерживаться в закрытом полоЖении. рВо время заполнения гидропневмоаккумулятора контрольного...
Устройство автоматической стабилизации горизонтального положения фермы двухконсольного дождевального агрегата
Номер патента: 725624
Опубликовано: 05.04.1980
Авторы: Анисимов, Дзюбенко, Крживец, Лисов, Мурашов
МПК: A01G 25/09
Метки: автоматической, агрегата, горизонтального, двухконсольного, дождевального, положения, стабилизации, фермы
...золотником 2 трехпроводной исполнительной электрической цепью, Гидравлическая часть золотника 2 связана с4 Таким образом, пока электрическаяцепь переключателя 4 замкнута (это соответствует горизонтальному положению фермы), любая разность давлений в надпоршневых полостях гидро-цилиндров 3 вызывает перемещение рабочей жидкости, соответствующее уменьшению разности давлений в надпоршневых полостях исполнительных гидроцилиндров 3 поворота фермы до нуо ля, и воздействие всех возмущающихферму моментов со стороны трактора значительно ослабляется, что повышает качество стабилизации,15Формула изобретенияУстройство автоматической стабилизации горизонтального положенияфермы двухконсольного дождевального20 агрегата, содержащее...
Способ формирования плодовых деревьев в рядковых насаждениях
Номер патента: 727179
Опубликовано: 15.04.1980
Автор: Якушев
МПК: A01G 1/00
Метки: деревьев, насаждениях, плодовых, рядковых, формирования
...размещение возможно в результатепоочередной черезрядной обрезке деревьевна кроносмену и периодического свсбо.ждения пространства то в одном соседнемряду, то в другом.Первую обрезку 5 однолетних деревьевсаженцев на всех рядах 1, 2. 3, 4 производили машиной типа ОКМ,5 илк ПКОБна одной высоте 1 т (60 - 80 см в зависимости от силы роста деревьев).Вторую обрезку 6 делали спустя 4 - 5 леткогда деревья вступали в плодоношение иначинал ослабевать кх рост. Ее проводилккли только на нечетных рядах 1,3 машинойв горизонтальчой плоскости ка высоте з.равной 1/3 общей высоты дерева от земли т;Спутся 4 - 5 лет по такому же принци.1 у .юобрезали оставшиеся без обрезки че.ныеряды деревьев 2, 4 (см. г, д), а еще Кусти4 - 5 лет вновь обрезали...
Устройство для валки и пакетирования деревьев
Номер патента: 727180
Опубликовано: 15.04.1980
Авторы: Гаркуша, Занегин, Шабалин
МПК: A01G 23/08
Метки: валки, деревьев, пакетирования
...блок 6 и соединенный с вертлюгом 7, который установлен в передней части ножа 1. К корпусу 2 прикреплены наклонные балки 6, перед которыми установлена упорная гребенка 9, выполненная в виде рычага, один конец которого через пружину0 присоединен к корпусу 2, а другой связан с возвратным канатом 11. Ударные струны 12 посредством пружин 13 присоединены к наклонным балкам 8, а другими концами - к тяговому канату 5, Упорная гребенка установлена на оси 14.2 с Устройство работает следующим образом,Нож 1 силового резания тяговым канатом 5 подается на лесосеку, при этом составляющая от натяжения каната 5 через стойку 3 прижимает нож 1 к грунту. Встре 727180чая на своем пути деревья нож 1 срезает их, при этом в момент срезания за счет...
Устройство для забора и подачи воды к дождевальным машинам в движении
Номер патента: 727181
Опубликовано: 15.04.1980
Авторы: Афанасьев, Верещако, Гречихин, Дымке, Корчак, Ксиландер, Кундлер, Леффлер, Луцкий, Тащилин, Угрюмов
МПК: A01G 25/09
Метки: воды, движении, дождевальным, забора, машинам, подачи
...и 11, которые пере 72718, мешаются по направляющим 12 и 13.:,роложенным по поверхности почв 1.,.Ижние звенья 5 и 6 при помощи м ф; 14 и 15 шарнирно соединены с верхним звеном и опираются на ОГррные ко еа 6 и 17.Для обеспечения синхронного перемещения нижних звеньев 5 и 6 во время передвижения дождевальной машины, они киематически связаны гибкой бесконсчнок тягой через звездочки 18 и 19, жестко закреплениые иа них под шарнирными соедиьсн; ямк. Тяга состоит из двух отрезков цепи 20 и 21 и тросоВ 22 и 23.,Для нтяжсния т 1)осов на каждой ветви имеются талрепь 24 и 25.Для питания водой трубопровода машины под землей проложен оросительн й тру - бопровод 26, на котором устанозлень с обеих сторон гидраиты 27 и 28 и т. д., гясголоженные на...
Цепной пильный механизм
Номер патента: 728757
Опубликовано: 25.04.1980
МПК: A01G 23/08
Метки: механизм, пильный, цепной
...ппльной цепи 7.Цепной пильный механизм работает следующим образом.Шина 4 при подаче в направлении срезаемого дерева выходит из ограждаюшей рамы 1. При этом ползуны 5, 6 контактируют с направляющими 2. Дерево срезают консольной частью шины 4 с цепью 7.Возврат шины 4 производят после срезания дерева. Г 1 ри этом, если шина 4 деформирована, она вначале касается ползунаго ми 5, 6 скоса 3, а потом скользит по направляющим 2 до исходного положения, причем касание и скольжение происходит по нижней или верхней направляющей в зависимости от того, вверх или вниз выгнута шина 4.728757 формула изобретения ыг,2 ЦНИИПИ ЗТираж 723Филиал П П Л аг. Уж город, ул аказ 822/одиисиоеПатент,Проектна Фи 2 4 Это движение сопровождается правкой шины 4, т. е,...
Прививочная машинка
Номер патента: 728781
Опубликовано: 25.04.1980
Автор: Гайдин
МПК: A01G 1/06
Метки: машинка, прививочная
...поверхности которого большей гранью закреп 20 лен плоский нож 2, симметрично заостренный по широким сторонам, угол заточки которого выбран в пределах от 45 до 90 и определяется плотностью компонентов прививки. На валу 3, параллельном оси3в ащения лиска 1 одним концом установ лена пластина 4, образующая опорную поверхность. Другой конец пластины 4 закреплен с возможностью перемещения и опине 4 становлена фиксирующая пластина 6, не уа ения диска пер .ремещаемая вдоль оси вращю7. ля обеспри помощи винтовои передачи . Д печения безопасности работы служит экПрививочная машинка работает следую. щим образом.Винтом 5 осуществляют наклон пласти. ны 4, обеспечивающий требуемую длину шипов. Винтово п. В й передачей 7 устанавливают...
Кюветная камера для определения аденазинтрифосфата
Номер патента: 728782
Опубликовано: 25.04.1980
МПК: A01G 7/00
Метки: аденазинтрифосфата, камера, кюветная
...слой оптическойсмазки 5 (например,селиконового масла).Механическое крепление кюветы 2 к фотодетектору 4 обеспечивается оправой 6, 40например, из пластмассы, Для введенияреагентов и промывочных растворов в кнвету 2 служит сифон 7, а для отсоса отработанных реагентов и промывочных растворов кювета 2 снабжена дополнительнымсифоном 8, который сообщен через трехходовой кран 9, магистраль 10 и перепускную емкость 11 с вакуумом, например,водоструйным насосом (на черт. не показан), Для перемешиввния реагентов и обо- агашения их кислородом (газами), осуществляемого путем продувки кислорода (газов) через сифон 8, последний также через ходовой кран 9 соединен с магистралью 12, обеспечивающей подачу кислорода (газов) в сифон 8, Кюветнвя камераимеет...
Способ определения устойчивости растений к фитопатогенным поражениям
Номер патента: 728783
Опубликовано: 25.04.1980
Авторы: Гимашева, Исмаилов, Пирназарова, Сагдуллаев, Садыков
МПК: A01G 7/06
Метки: поражениям, растений, устойчивости, фитопатогенным
...предлагаемого способа значительно сократит сроки и повысит эффек -тивность диагностики устойчивости растений к фитолатогенным поражениям,Кзыл-Рават 0 4 300 12 2 10 3120 О О.27 5, 1040 7 0 2 20 Количество гидроперекисей определяется Йодометрическим титрованием. Для этого точное весовое количество окисляющегося субстрата ( г 200 мг) заливают 10 мл смеси хлороформ ледяная уксусная кислота (1:1), из сосуда удаляют воздух путем продувания 25 углекислым газом и прибавляют 1 мл насьпценного раствора КЭ в метаноле. Сосуд закрывают притертой пробкой и оставляют на 10-24 час в темном месте. Количество выделившихся гицроперекисей определяется по формуле:0 Ийо 50 Мо ЭОЩ -2 ргде Р - взятая навеска окисляющего - зБся субстрата;М иЧ - титр и...
Способ крепления горизонтальных отводков
Номер патента: 728784
Опубликовано: 25.04.1980
Автор: Тимошенко
МПК: A01G 17/00
Метки: горизонтальных, крепления, отводков
...1 ом к основанию кустов. повышение производитель Это достигается тем что иба фиксируют бесконечнойимущественно из шпагата. На фиг. 1 показано исхо,3."."- 72 ЪИзогнутый побег несколько подают в сторону, противоположную изгибу, при этомос становится меньше 90, я основание отклоняется от вертикали. Затем ня и:"иб надевают кольца из шпя - гата или другого обвязочного материала. Правильно наложенное кольцо не соскальзывает, так как образуется прогиб в обеих частях побега, составляющий ф М; кроме того, кольцо удерживается за наплывы тканей у почки,Величина дуги (радиус дуги), я следовательно, и длина окружности кольца зависят от толщины и хрупкости побега. Чем толще побег, тем больше должна быть дуга и тем больше длина окружности кольца....
Устройство для обвязки и подвязки растений
Номер патента: 728785
Опубликовано: 25.04.1980
Авторы: Балуев, Белоус, Ивтодий, Кожевников, Липов, Сартаков, Хайлис
МПК: A01G 17/08
Метки: обвязки, подвязки, растений
...регулирования положения зажима по высоте и замены его при износе, зажим выполнен из двух частей, фиксируемых между собой посредством стопорного винта.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - взаимное расположение скобы с направителем, зажима и нагревательных элементов; на фиг, 3 и 4, одпружиненный неправ витель с фиксатором.Устройство имеет корпус 1 с нагревательным элементом 2, механизм подачи и соединения обвязочного материала, включающий кривошип 3, телескопический шатун 4 с пружиной 5, скобу 6 с за15 3 7287крепленным на ней направителем 7, прижим 8, зажим 9 со сбрасывателем 10и кулачком 11 и катушку 12 для ленты.Направитель 7 содержит пластину 13с прорезью и пружину 14. На нем уста 5новлен фиксатор...
Устройство для корчевки кустарника
Номер патента: 728786
Опубликовано: 25.04.1980
Автор: Давыдов
МПК: A01G 23/06
Метки: корчевки, кустарника
...орган 4 в почву до опорных колес 7, которые вращаются от реакции почвы вместе с катком 6, Пс мере подрезания корней направляющий ребордный вал 3 отклоняет кустарник на некоторый угол, от оси ряда, чем препятствует по ложению подреэаемого кустарника на последукиций. В начале движения обрезанной корневой системы по лемеху куст входит в контакт с ребристым катком 6, образующая которого имеет форму гипер болы. Усилие сцепления катков 6 с кустарником превышает усилие сопротивления перемещению обрезанной корневой системы в рыхлой почве, поэтому скорость движения выкорчеванного кустарника в у 0 направлении движения агрегата равна разности абсолютных скоростей поверхности колеса и катка. Абсолютная скорость средней части поверхности катка...
Машина для сбора, очистки от грунта и транспортировки пней
Номер патента: 728787
Опубликовано: 25.04.1980
МПК: A01G 23/06
Метки: грунта, пней, сбора, транспортировки
...следующим образом, Во время движения машины по раскорчеванной вырубке пни собирают захватом 1 О 3 и поротом гидроманипулятора 2 подают в кожух 8, зафиксированный на раме самоходного шасси. Разжимая захват 3, пень сбрасывается на ротор 5, помещенный внутрь кожуха 8, Створки кожуха за крыты и образуют замкнутый контурСтворки закрываются гидроцилиндрами 14 Ротору 5 перед сброской пней задается вращение включением редуктора 4. Сброшенный пень под действием центробежной си лы ударяется о кожух 8. Под действием зубьев 6, вращающегося ротора 5 и неподвижного кожуха 8 пень совершает хаотическое движение по окружности кожуха, во время которого происходит отделение 25 грунта, Оператор машины загружает необходимое количество пней в кожух 8,...
Устройство для безопилочного резания древесины
Номер патента: 728788
Опубликовано: 25.04.1980
Автор: Жвирблис
МПК: A01G 23/08
Метки: безопилочного, древесины, резания
...эксцентрикового вала, па котором смонтирован другой конец ножа.На чертеже изображен общий видустройства.Устройство для безопилочного резаниядревесины вк;почает раму 1 с направлякпцей 2. На раме 1 установлен приводной вал 3, снабженный эксцентриком 4,на котором подвижно установлен нож 5.Другой конец ножа 5 с помощью шарнира 6 связан с гибким тяговым органом, например тросом 7 привода надвигания 8.Работа устройства осуществляетсяследующим образом,Включают привод надвигания 8 итрос 7, перемешаясь, надвигает нож 5иа древесину. При этом вал 3 с эксцентриком 4 приводится во вращение,а ножу 5 сообщаются кру-гильные колебания и происходит перерезание древесины.Перерезанные волокна древесиныдеформируются в одну сторону, вследствие3 7 чего потери...
Захватно-срезающее устройство волочно-трелевочной машины
Номер патента: 728789
Опубликовано: 25.04.1980
Авторы: Ведерников, Кушляев, Рубцов, Соколов
МПК: A01G 23/08
Метки: волочно-трелевочной, захватно-срезающее
...а с эажимным рычагом посредством шарниров и тяги, ггричем рабочая кромка ножа силового резания выполнена ступенчатой.На чертеже схематично изображено захватно-срезаюшее устройство валочнотрелевочной машины, вид сверху.Захватно-срезаюшее устройство валочно-трелевочной машины включает Ч -образныи корпус 1 с проемом 2, пильную шину 3, зажимной рычаг 4 и нож 5 силового резания. Нож 5 силового резания установлен под углом к продольной оси проема и соединен с Ч -образным корпусом посредством шарниров 6 и двух параллельных рычагов 7, а с эажимным рычагом - посредством дополнительных шарниров 8 и тяги 9, причем рабочая кромка 10 ножа силового резания выполнена ступенчатой,Устройство работает следующим образом. еревья, диаметры которины проема,...
Оросительная система
Номер патента: 728790
Опубликовано: 25.04.1980
МПК: A01G 25/02
Метки: оросительная
...наполняя ее, По мере н полнения поплавковой камеры 11 попла вок 13 поднимается и запорный клапан 14 перекрывает поступление воды из н порного водовода 1 в трубопровод-орос 1 тель 3. Воздух из верхней части попла ковой камеры удаляется через отверсти 16, и водосбросное отверстие 17 совм щается с водосбросным каналом 15. В соединительном патрубке 2 происходит сброс давления, т,е, дается команда-им пульс на опорожнение отсеков трубопро вода-оросителя 3, а часть воды в объе равном объему одного клапана 5, вытес 728 90ен- цяется иэ соединительцо о петрубке 2 че- / рез водосбросной кацел 15 ц водосбросс цое отверстие 17 в атмосферу. Г 1 од действием разницы между девлециями в первом отсеке 7 ц патрубке 2, а также силы пружины 6, клапан 5...
Поливное устройство
Номер патента: 728791
Опубликовано: 25.04.1980
МПК: A01G 25/06
Метки: поливное
...элементы 4 и трубопровод 572873гидравлической связи, Водовнпуск 2юлеет мембранный привод 6, верхняяполость которого 7 соединена с водопроводяшими элементами 4, а нижняя полость 8 - с трубопроводом гидрав 5 лической связи 5.Поливное устройство работает следующим образом.При подаче давления в трубопровод 5 гидравлической связи мембрана привода 10 6 прогибается вверх, вследствие чего регулирующие элементы 3 держат водо- выпуски 2 закрытыми. Для подачи воды на полив трубопровод 5 гидравлической связи отключают от напорной сети и 15 сообщают с атмосферой, Давление в нем падает и воданаходящаяся в подводящем трубопроводе 1, а следовательно, и в верхней полости мембранного привода 6, отжимает вниз мембрану привода 6 во - 2 о довыпуска...
Распределитель жидкости
Номер патента: 728792
Опубликовано: 25.04.1980
МПК: A01G 27/00
Метки: жидкости, распределитель
...одно входное 1.1 и выходное 12 отверстия, число которыхна единицу меньше числа выходныхотверсти 11 корпуса. Золотник разделяетвнутренний объем распределителяна входную 13 и выходную 14 полости,которые соединяются отверстием 15,По центру отверстия подвижно установлен обратный клапан 16 с пружиной17, один конец которой упирается вкольцо 18, неподвижно соединенное собратным клапаном 16, а другой . - взолотник 3,Распределитель жидкостй работает следующим образом.В исходном положении золотник 3 находится вверху; обратный клапан 16 также находится в верхнем положении. При подаче жидкости под давлением во входную полость распределителя обратный клапан 16 смещается вниз, проэдолевая усилие пружины 17, и перекрывает отверстие 15, так как усилие...
Режущий аппарат для подрезки ветвей
Номер патента: 730325
Опубликовано: 30.04.1980
МПК: A01D 34/412, A01G 23/00, A01G 23/02 ...
Метки: аппарат, ветвей, подрезки, режущий
...с отверстиями 11 для крепления другого конца пружины и имеет штифт 12, взаимосвязанный с упомянутым упором.Аппарат работает следующим образом. При движении аппарата ветви попадают между противорежущими пальцами 6 и плавпо поджпмаются к ним лопастями 6 с усилием, пропорциональным объему срез а ем ой м ассы ветвей.В случае попадания на лопасть увеличенной порции ветвей происходит приостановка вращения лопастей 6 со ступицей 7 относительно вала 1. Пружина 9 дополнительно закручивается, упор 10 отходит своей плоскостью от штифта 12, а пружина накапливает дополнительную энергию. Дополнительное закручивание пружины 9 происходит до момента полного перерезания сжатого пучка ветвей режущей кромкой ножа 3, после чего происходит резкос...
Способ соединения компонентов прививки растений
Номер патента: 730326
Опубликовано: 30.04.1980
Авторы: Борисов, Голодрига, Драновский, Перфильев
МПК: A01G 1/06
Метки: компонентов, прививки, растений, соединения
...прививки на растяжение мала. Под давлением каллюса, образующегося на раневых поверхностях, черенки отходят друг от друга, подсыхают и гибнут. Для увеличения прочности соединения до необходимой величины штифт можно значительно углу: бить только в черенок подвоя, так как черенок привоя имеет ограниченную длину по требованиям биологии сращивания приНа фиг. 1 показаны компоненты прививки растений, соединенные по предлагаемому способу; на фиг, 2 - разрез А - А по фигДля прививки по предлагаемому способу поперечно срезанный черенок 1 привоя ставится па черенок 2 подвоя, затем запрессовывается штифт 8 сквозь узел черенка гривоя в черенок подвоя. Пунктиром показаны границы сердцевины черенков.Проведенные испытания на прививке винограда показали,...
Устройство для защиты растений от града
Номер патента: 730327
Опубликовано: 30.04.1980
Автор: Орджоникидзе
МПК: A01G 13/02
Метки: града, защиты, растений
...от града, включающее противо- градовые сетки, которые натянуты над каждым рядом проводника на Т-образных каркасах, закрепленных на опорных столбах 11.Недостатком этого устройства является сложность перевода перекрытия в рабочее положение и наоборот, что снижает эффективность использования устройства,Известно также устройство для защиты от града виноградных насаждений, включающее проволочный каркас с противо- градовой сеткой, закрепленный на,краевых и промежуточных опорах и состоящий,из продольных и поперечных проводок 21.Это устройство наиболее близко к изобретению по технической сущности и достигаемому результату.Однако при использовании его необходимо складывать и раскладывать противо- градовую сетку, что приводит к...
Способ подготовки черенков винограда для прививки
Номер патента: 730328
Опубликовано: 30.04.1980
Авторы: Барабальчук, Чекмарев
МПК: A01G 17/00
Метки: винограда, подготовки, прививки, черенков
...тепловой обработки в указанном выше режиме. Та блица 1 Действие кратковременных интенсивных нагревов (10 лин при 44 - 48 С) на регенерационные процессы у черенков винограда;2 5 , чб 3 145 Кобера 5 ББ о Прог 1 ь верх. 48 С, оси. 44" С 297,2 65,8 93,6 336 516 84 135 б 845403 69.0 Коиз роль Бастардо магарачский 92.9, 53,5 Прогрев при 16 Г 73,2 121,7 47997 96,5 Контроль Мускат белью 39,0 57,8 9,8 Прогрев при 46 С 71,1 100,0 в предложенном режиме с известными способами тепловой обработки черенков. Табчица Сравнение различных способов тепловой обработки черенков для прививки и посадки винограда сорта Мускат белый,57,8 39,0 9,8 ренков подвоя на выход прививок с жруговым каллусом после стратификации. Эффект стимуляции и сращивания при вивок...
Устройство для поперечного резания древесины
Номер патента: 730329
Опубликовано: 30.04.1980
МПК: A01G 23/08
Метки: древесины, поперечного, резания
...смещения ножей равна 0,01-0,35 ширины пропила, при этом каждый нож выполнен с двухсторонним поднутрением 7 относительно грани его заточки, Поднутрение на смещенном в направ. 5 лении резания ноже, обращенное к дру" гому ножу, частичйо перекрывает грань заточки последнего на величину а, равную 0,025-1,0 ширины Ь пропила,Устройство для поперечного реза О ния древесины работает следующим образом.Своими режущими кромками устройство надвигается на древесину поперек ее волокон. При этом смещенный нож 2 (фиг. 3) первым деформирует и перерезает волокна древесины, затем нож 1 с некоторым запаздыванием перерезает эти волокна с другого конца и одновременно давит своей гранью б заточки на срезанную часть древесины, ЗОВ процессе резания на режущей...
