A01G — Садоводство; разведение овощей, цветов, риса, фруктов, винограда, хмеля или морских водорослей; лесное хозяйство; орошение

Номер патента: 923458

Опубликовано: 30.04.1982

Авторы: Вольф, Петерсон, Томчук, Чернов, Юшковская

МПК: A01G 23/10

Метки: обыкновенной, подсочке, смоловыделения, смолообразования, сосны, стимулятор

...выход живицы.П р и м е р. Испытания стимулятора проводят методом обработки рабочей поверхности карр в период нанесения срезов через дозирующие устройства хаков для химической подсочки. Каждым составом было обработано по 20 деревьев. На одних группах деревьев применяли предлагаемый стимулятор смолообразования и смоловыделенияводный раствор бутадиона наивысшей концентрации - 1,0 вес.4 и наименьшей - 0,1 вес.Ф.23458 4ной технологии. Подковки в течениевсего сезона подсочки наносили однимиинструментами. з Результаты испытаний приведены в таблице Средний выход живи цы к выходу при подсочке без стимулятора,вес.Ф Стимулятор 0,14-ный водный раствор бутадиона 193 1,03-ный водный раствор бутадиона 131 0,53-ный водный...

Номер патента: 923459

Опубликовано: 30.04.1982

Авторы: Вольф, Петерсон, Томчук, Юшковская

МПК: A01G 23/10

Метки: деревьев, просмоления, сосновых, стимулятор

...на однихгруппах деревьев применяли предлагаемый стимулятор просмоления - водныйраствор бриллиантового зеленого концентрации 1,0 и 1,5 вес.Ф, с цельюопределения эффективности стимулятора, на,других - водный раствор карбатиона 8,0-ной концентрации, атакже раствор хлорной извести, широкоиспользуемый для просмоления сосновых деревьев. Стимулятор просмоления 1/-ный водный раствор бриллиантового зеленого 1,53-ный водный раствор бриллиантового зеленого 8,03-ный водный растворкарбатиона Хлорная известь (стандартный способ),Подсочка без химвоэдействия Из таблицы видно, что выход живицы, наряду с просмолением стволовой древесины, бриллиантовый зеленый дает на 531 больше, чем обычная подсочка, з на 181 больше, чем осмолоподсочка с хлорной...

Номер патента: 923460

Опубликовано: 30.04.1982

Авторы: Вольф, Петерсон, Юшковская

МПК: A01G 23/10

Метки: деревьев, подсочки, пород, состав, стимулятора, хвойных

...к изменению рН клеточного сока, влияющего на усилениесмоловыделения,Использование предлагаемого состава стимулятора не требует изменениятехнологического режима ведения подсочки и применяемых инструментов.П р и м е р, Для проведения проверки эффективности предлагаемогосостава стимулятора были подготовлены два состава, содержащие каждый,вес. .:Состав 111 наименьшая концентрация)Пирамин 0,13 923Ионохлоруксуснаякислота 0,05Вода ОстальноеСоставУ 2 оптимальная концентрация)Пирамин 1,0Ионохлоруксуснаякислота 0,1Вода ОстальноеОбработку составами стимуляторов поверхности карр осуществляли ло из вестной технологии, нанесение подновок - серийным хаком.Результаты подсонки представлены в таблице. 4604для подсочки деревьев хвойных пород обеспечивает...

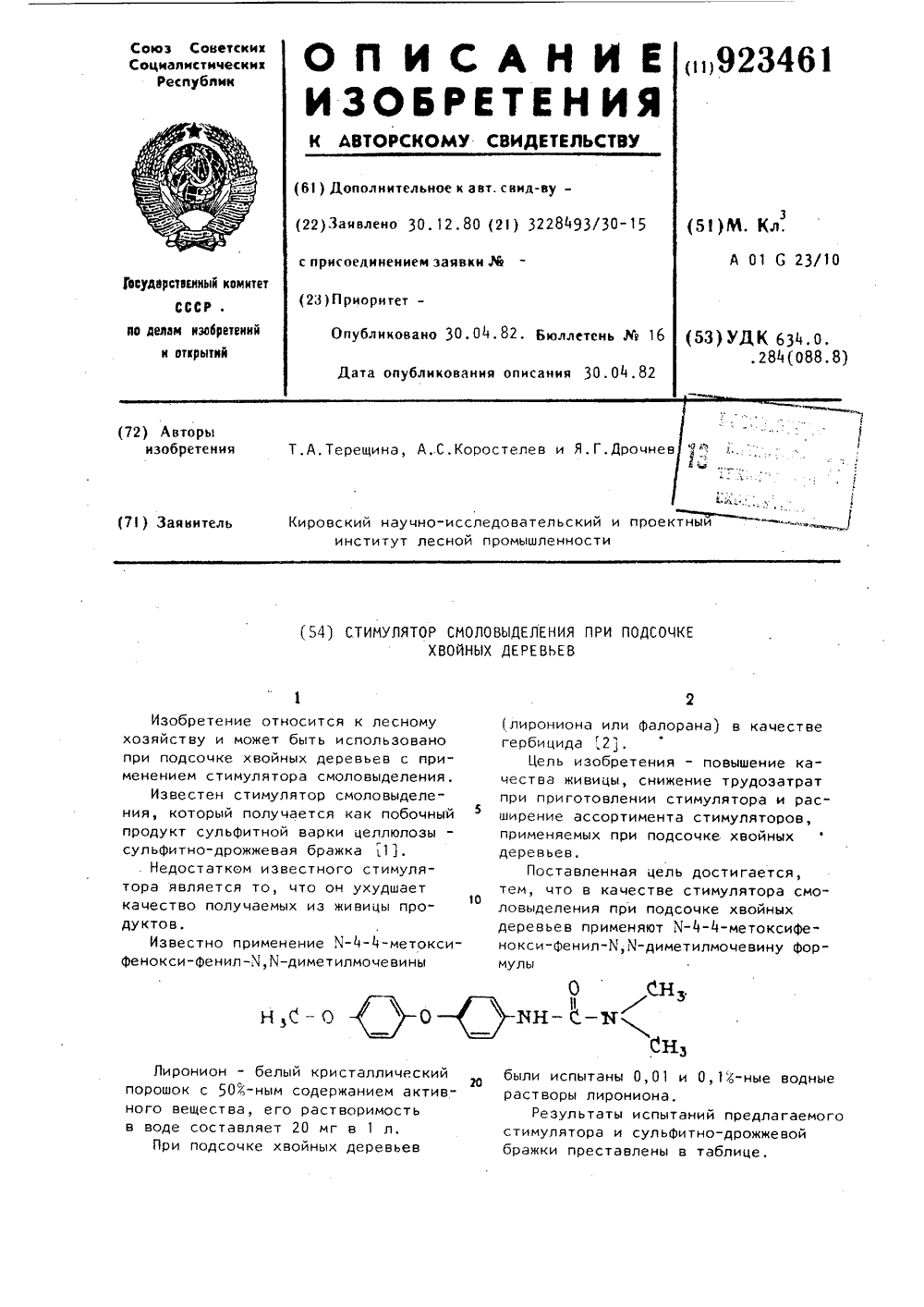

Номер патента: 923461

Опубликовано: 30.04.1982

Авторы: Дрочнев, Коростелев, Терещина

МПК: A01G 23/10

Метки: деревьев, подсочке, смоловыделения, стимулятор, хвойных

...Изобретение относится к лесномуозяйству и может быть использован в.вестно применение М-4-метокси-фенил-Х,М-диметилмочевины Й кристаллический содержанием активо растворимость 20 мг в 1 л.войных деревьев рименяемых приеревьев.Поставленная цель дем, цто в качестве стовыделения при подсоцеревьев применяют И окси-фенил-И,И-диметиулы3 923461Эффективность лирониона как стимуляторавыхода живицы Выход живицы на КДП при подсочке гГод исследования Концентрация,Выход живицы по отношению кконтролю ь с бражкой(контроль) с лиронионом 1978 0,01 12,0 11,8 12,1 1 1,8 99 1979 0,01 100 104 0,1 12,0 11,5 1980 13,7 12,6 12,4 104 13,2 0,01 13,0 97101 В среднем 12,3 Из таблицы видно, что эффективность лирониона находится на уровне сульфитно-дрожжевой...

Номер патента: 923462

Опубликовано: 30.04.1982

Авторы: Вахин, Ким, Пак

МПК: A01G 25/02

Метки: водовыпуск, капельного, орошения

...установкойнеобходимо проверить на герметичность водовыпуски заполнить его водой, например, через левую трубку 3, вследствие чегодиафрагма растягивается и перемещается в правую сторону. После проверки и заполнения вода в гидроаккумуляторе находится под давлением,равным разнице силы деформации и силупругости эластичной трубки 11 ниппельного наконечника 9, под действием этой составляющей клапан 5 прижимается к седлу. В заполненном видеводовыпуск устанавливается сверху наоросительный трубопровод 13,Водовыпуск работает следующим об-.разом,Вода из напорного трубопроводапоступает в незаполненную полость че.рез правую трубку 4, так как леваятрубка 3 закрыта клапаном 5. Клапан6 при этом поднимается вверх, закрывая вход водоотводной трубки...

Номер патента: 923463

Опубликовано: 30.04.1982

Авторы: Вахидов, Сафин, Чекирякин

МПК: A01G 25/02

Метки: аппарат, дождевальный, импульсный

...нижнюю полость 5бака необходимо заполнить сжатымвоздухом до расчетного нижнего давления через обратный клапан 7.Пос- фВле запуска насосной станции вода поднапором поступает через штуцер 10 вполость 16 запорного органа 2. Поддействием напора воды поршень 12 поднимается вверх до упора прокладки 14 5 зс горловиной 15, перекрывая при этомвыход воды в атмосферу через дождевальную насадку 1. Затем вода, отжи 3 амая края манжеты 13, поступает в полость 17 запорного органа, сообщающуюся с верхней полостью бака 8, и начинает давить на мембрану 9.Мембрана под действием воды начнет перемещаться вниз, сжимая воздух в полости 5 до расчетного верхнего давления,Наполнение водой верхней полости бака 8 будет продолжаться до тех пор, пока мембрана 9 не...

Номер патента: 923464

Опубликовано: 30.04.1982

Автор: Мирзоев

МПК: A01G 25/02

Метки: внутрипочвенного, капельного, орошения, системы, увлажнитель

...трубопроводом 16 для подачи в систему промывки чистой воды. Напорный трубопровод 16 снабжен регулятором 17 давления, запорным вентилем 18, насосом 19, установленным перед отстойником 20. Трубчатые водоводы 6 и 14 сообщены посредством отверстий 21, которые выполнены по всей длине соединительного стыка,25 36 3 40 4 Я И пусов в то время, как тарелки 10под действием пружин 11 закрываютпроходные отверстия патрубков, соединенных со сливным трубопроводом 12.Оросительная вода с двух сторон устремляется в водонепроницаемые трубчатые водоводы-отстойники 6, а затем,по мере их заполнения, проникает через сообщающие отверстия 21 в трубчатые водоводы 14, одна из стенок которых водопроницаема. При заполнениитрубчатых водоводов 14 они будут...

Номер патента: 923465

Опубликовано: 30.04.1982

Авторы: Балбеков, Величко, Лебедев, Лямперт, Чернышев

МПК: A01G 25/02

Метки: аппарата, дождевального, изменения, наклона, ствола, угла

...для автоматическогоизменения угла наклона ствола дождевального аппарата состоит из колено 3 92 образного ствола 1 с кривизной 7,5, шарнирно установленного на стояке 2, снабженного механизмом поворота (не показан), поршневого гидропривода 3, выполненного в виде внешней кольцевой обоймы 4 и внутренней кольцевой обоймы 5, установленных с возможностью вращения относительно друг друга, распределителя 6, контактирующего с парусом-датчиком 7, посредством рычажного клапана 8. Обойма 4 закреплена на стояке 2, а обойма 5 - на стволе 1, причем на ее внутренней стороне установлен секторо-образный поршень 9 и два диаметрально расположенных ограничителя 10. В пазах ,обоймы 5 размещены уплотнительные элементы 11, выполненные из эластичного...

Номер патента: 923466

Опубликовано: 30.04.1982

Авторы: Мавлютдинов, Путывко

МПК: A01G 25/02

Метки: водовыпускное, машинам, поливным

...на466 4более мелкие струи, в результате чего образуется разрыв потока с образованием воздушно-водной суспензии.Наличие пузырьков воздуха в потоке исопротивление мелкоячеистых сетокдвижению воды способствует торможе"нию струи потока. Поток воды получается не сплошным, а "разрушенным"на мелкие части с включением пузырь- О ков воздуха. Такой поток становится"мягким" и не производит размывапочвы в зоне истечения воды иэ водораспределительного устройства.Предлагаемое водовыпускное устрой ство к поливным машинам позволяетобеспечить надежное предотвращениеразмывающего действия потока водына почву,Формула изобретения Устройство работает следующим об З разом.Гидроцилиндром 8 разводят крайние лопасти б, растягивая и разворачивая при этом...

Номер патента: 923467

Опубликовано: 30.04.1982

Автор: Кухарев

МПК: A01G 25/02

Метки: капельница

...другом размещена емкость, при этом в коромысле выполненканал, сообщенный с емкостью и поливным трубопроводом.На фиг. 1 показана предлагаемаякапельница (положение ее в моментзакрытия водовыпускного отверстия)на фиг. 2 - то же, вид сверху.Капельница состоит из коромысла1, на одном конце которого укрепленштырь 2, входящий в водовыпускноеотверстие 3, а на другом - емкость4 со стопором 5, они соединяютсяручкой 6, в которой проходит каналнаправляющий воду в емкость923467 НИИПИ Заказ 2644/5 Тираж 69еПодписное ФилиаППП "Пат Проектна г.Ужгород,3с отверстиями 8. Коромысло держит кронштейн 9, заходящий в пазы 10.Капельница работает следующим образом.8 ода, вытекая из трубы через водовыпускное отверстие 3, стекает по штырю 2 и далее течет по каналу...

Номер патента: 923468

Опубликовано: 30.04.1982

Авторы: Боровенников, Горбунов, Гросман, Носенко, Шарко

МПК: A01G 25/02

Метки: аппарата, гидравлический, дождевального, затвор, импульсного

...оренней полостью ствола 4, а подмембранная полость 15 трубопроводом17 - с трубопроводной сетью. На стволе 4 установлен выступ-упор 18.На водовоздушном баке 1 имеетсяштуцер 19 для .подачи воды и обратныйклапан 20,Гидравлический затвор импульсногодождевального аппарата работает следующим образом. гоВода из трубопроводной сети поштуцеру 19 и трубопроводу 17 поступает в подмембранную полость 15 и передвигает мембрану 13 со штоком 11влево, При этом шток 11, воздействуя рпосредством кулисы 10 на палец 9Ч-образного рычага 7 перемещает ее,а вместе с ней и тягу 8 до упора овыступ 18 таким образом, что общаяось тяги 8 и рычага 7 оказывается звустановленной с малым переходом отно"сительно других осей тяги 8 и рычага7 Ори такой установке тяги 8...

Номер патента: 923469

Опубликовано: 30.04.1982

Авторы: Абрамсон, Бурдо, Ганкин, Котина, Левицкий, Родин, Родичев, Тарнижевский, Челноков

МПК: A01G 25/09

Метки: дождевальной, защиты, самоходной, электрической

...батареей фотопреобразователей; подключенной через разделительный диод к аккумуляторной батарее, 35промежуточным реле, включенным вцепь источника питания через датчикиконтроля синхронного движения опорных тележек, и концевым выключателемзакрытого положения задвижки, при 40этом обмотка электрогидравлическогораспределителя последовательно соединена с источником питания черезразмыкающие контакты промежуточногореле и концевого выключателя. 45 Источники информации, принятые во внимание при экспертизе Внешняя система электрозащиты дождевальной машины "фрегат",:Паспорт П, 060 ПС, Коломна, 1972. 3 92том концевого выключателя 5 закры"того положения задвижки и образуетцепь питания электрогидравлическогораспределителя 6,К аккумуляторной батарее 2...

Номер патента: 923470

Опубликовано: 30.04.1982

Авторы: Левчиков, Локшин, Мартынов, Овцов

МПК: A01G 25/09

Метки: многоопорный, поливной, трубопровод

...2,муфты3 с противовесами 4 шарнирных подпру.жиненных сочленений 5, по сторонамкоторых закреплены шлейфы 6. На концевых сочленениях установлены рассекатели-гасители наоора 7 и замкификсаторы 8,Замок-фиксатор состоит из стопора 9, пружины 10 и 11, чеки 12,проушин 13, тросика 14 и блока 15.Трубопровод работает следующимобразом.При создании в трубопроводе 1 давления, вода по нему через муфты 3 поступает в первые (от трубопровода)3 9234 шлейфы 6, масса их при этом увеличи- вается и,. преодолевая сопротивление пружин, они разворачиваются, В последнем сочленении при соприкосновении с поверхностью земли пяты стопора 9 ю замка"фиксатора 8 преодолевается усилие пружины 10 и стопор 9 освобождает чеку 12, который за счет энергии пружины 11...

Номер патента: 923471

Опубликовано: 30.04.1982

Авторы: Балцату, Попович, Топилин, Флюрцэ

МПК: A01G 25/16

Метки: оросительной, системой

...Приспособление 2 приведено в исходное. положение.В дальнейшем устройство работает при двух режимах: при отсутствии осадков или при выпадении осадков.При отсутствии осадков испарение Зф воды из бака-испарителя 1 приводит к снижению уровня воды в поплавковой камере 4 и поступлению в бак-ис.паритель 1,. тем самым горизонт воды в баке-испарителе будет всегда постоянным. Снижение уровня воды в основном резервуаре-накопителе 2 приводит сначала к размцканию от массы верхнего датчика 16 уровня, А размыкание нижнего датчика 17 уровня служит сигналом к началу работы оросительной системы. При поливе вода через трубопровод 1 ч поступает в резервуар-накопитель 2, Продолжительность заполнения объема между датчиками 16 и 17 (собственно...

Номер патента: 923472

Опубликовано: 30.04.1982

Автор: Ильмер

МПК: A01G 25/16

Метки: автоматическая, напорная, оросительная

...уменьшится до заданной,Пульт 2 управления автоматической насосной станции 1 обеспечивает включение и отключение насосов 6-8 по мере включения и отключения дождевальных машин от собственной системы датчиков, (не показано).Автоматическая напорная оросительная система образуется замыканием контуров устройств автоматизации дождевальных машин через блок контроля резерва производительности этой автоматической насосной станции,обеспечивающем взаимную увязку работы дождевальных машин с работой насосной станции. Система работает следующим образом. ФПри уменьшении запаса влаги в почве замыкается контакт, например 38, соответствующего реле минимальной влажности почвы данной дождевальной машины 29, подавая напряжение через замкнутый контакт 20-...

Номер патента: 923473

Опубликовано: 30.04.1982

Авторы: Буц, Куцин, Мостицкий, Новиков, Сандул, Сулима, Сухорская, Фесенко

МПК: A01G 31/00

Метки: выращивания, растений, субстрат

...520 мкм 90Базальтовое волокно фдиаметром 0,5.-5,0 мкм 10Влажные плиты и блоки субстрата непосредственно используются для выращивания растений.Для проведения исследований на физико-механические свойства блоки субстрата высушиваются в сушильной камере при 105- 140 С до постоянного веса.Впитываемость субстрата определяется весовым методом по истечении времени насыщения сухого образца,одновременно в процессе намокания определяется влагопроводность. образца, Процесс увлажнения происходит за счет соприкосновения нижней части образца с избыточным объемом воды.4Распределение влаги по высоте образца изучается с помощью датчика злектропроводности. Результаты измерения физико-химических свойств субстрата представлены в табл.1 1. ( 1 1 11 1 1...

Номер патента: 925268

Опубликовано: 07.05.1982

Авторы: Белюсенко, Лямин, Нагорный, Никиша

МПК: A01G 7/04

Метки: культур, сельскохозяйственных, семян

...защищенный объем заполняют трической смесью водорода и кискоторую после заполнения поджитеже показан пример реализацииемого способа.подачу взрывчатой смеси и ее зажигание (на чертеже не показано).При обработке в защитном объеме 1 фронт пламени имел высокую температуру свыше 2000 С, Его распространение, а 5 также распространение порождаемой при этом ударной волны регистрировалось с помощью датчиков. Определенная в эксперименте скорость распространения фронта пламени превышает скорость звука и 10 достигает значения 1600 м/с, После обработки на установке семена направляются на хранение или проводится их высевание.Рассредоточение взрывчатого вещества в пористой среде (семенах) обеспечивает по степенное его сгорание и исключает...

Номер патента: 927190

Опубликовано: 15.05.1982

Автор: Мишин

МПК: A01G 1/00

Метки: куста, малины, формирования

...2и роста новых однолетних побегов кор 35невых отпрысков 1, В качестве лишнихстеблей вырезают все корневые отпрыски 1, а кустообразование идет засчет одних побегов замещения 2.0 тплодоносившие побеги после плодоношения удаляют, а побеги 2, бывшие побегами замещения, становятся плодоносящими. Из почек у основания стеблей 2 вырастают новые побеги замещения 5, С увеличением количе тва побе 4гов замещения увеличивается корневище маточного куста. Одновременновырастают и новые корневые отпрыски6, которые так же как и корневые отпрыски 1 вырезают. На третий год пло-.доношения побеги 2 вырезают, а побеги 5 становятся плодоносящими. Изпочек у основания стеблей 5 вырастают новые побеги замещения 7, количество которых с каждым годом...

Номер патента: 927191

Опубликовано: 15.05.1982

Авторы: Барер, Пулатов, Раев

МПК: A01G 1/00

Метки: растений, формирования, хлопчатника

...машин, обеспечивает более качественное проведение дефолиации.Механическое удаление периферийной вегетативной массы при чеканке 20способствует уменьшению засоренности хлопка-сырца при уборке, ускорению созревания и повышению качества хлопка-сырца;,ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 1/5филиал ППП "Патент", г. Ужгород, ул. Проектная,1 3 9П р и м е р, Опыты по испытаниюданного способа проведены в 1975 г.во Всесоюзном ордена Пенина научноисследовательском институте хлопководства (СоюзИИХИ) и Среднеазиатском ордена Трудового Красного Знамени научно-исследовательском институте механизации и электрификациисельского хозяйства САИМЭ).Согласно данному способу в междурядьях 90...

Номер патента: 927192

Опубликовано: 15.05.1982

Авторы: Балобин, Лойко

МПК: A01G 7/00

Метки: выращивания, плодовых, растений, селекционных, сеянцев

...увеличение концентрации клеточного сока в растениях осуществляется за счет искусственного введения углеводов в растения после окончания ювенильного периода.Введейие раствора может производится одним из следующих приемов: внекорневой подкормкой, путем опрыс" кивания листьев, введением раствора в растение через срез корня, в древесину ствола.П р и м е р. В 1978 и 1979 гг, в сеянцы Антоновки обыкновенной на 5 и б годы после посева семян через срез боковой ветки вводилась 10 сахароза. На срез ветки плотно наде" валась резиновая трубка, которая соединялась с флаконом, наполненным раствором сахарозы, Из 21 растения в 1980 году у 11 появились единичные цветки. Ни на одном из 19 контрольных растений цветения не наблюдалось. У сеянцев Уэлси из...

Номер патента: 927193

Опубликовано: 15.05.1982

Авторы: Ефремов, Лебедев

МПК: A01G 11/00, A61L 2/06, A61L 2/20 ...

Метки: дезинфекции, почвы

...данные по содержанию подвижных форм азота в почвогрунте до и после его дезинфекции смесью пара и аммиака,П р и м е ч а н и е. Содержаниеаммиачного и нитратного азота определяют по "Методическим указаниямпо проведению агрохимических анализов тепличных грунтов", М., "Колос",1978,В табл.2 представлены данные по .оценке обеззараживания тепличногопочвогрунта от патогенной микрофлорыпри различной степени зараженностигрунта.Определения выполнены в соответствии с "методическими указаниямипо проведению дезинфекции грунтавнутренних поверхностей теплиц иоценки ее эффективности", И., 1978.Концентрация аммиака в паре должна быть в пределах 0,1-4 об.Ф.Верхний предел обусловлен требова 793 4ниями техники безопасности, так какаммиак с воздухом образует...

Номер патента: 927194

Опубликовано: 15.05.1982

Авторы: Багир-Заде, Гарбуз, Микаелян, Прянишникова, Расстригин, Сухарева

МПК: A01G 13/02

Метки: теплица

...92ны с двух сторон шарнирно черезпальцы 4 и втулки 5 к хомутам 6,установленным на опорные стойки 7теплицы с возможностью перестановкимест крепления по высоте, Свободныестороны рам снабжены крючками 8,связанными через тросы 9 с валомподъема 10, обеспечивающего поворотПри разогреве почвы в теплицах ипосле посева семян вплоть до появления всходов рамы 1 со светопрозрачным покрытием устанавливают наопорной стойке 7 теплицы вблизиповерхности почвы (фиг. 4, пунктирная линия), обеспечивая тем самымнеобходимую температуру в верхнемслое почвы при наименьших затратах электроэнергии. Для проведения технологических операций полив, подкормка. пооветривание, регулированиесветового режима и т.п.) с применением средств механизации укрытие...

Номер патента: 927195

Опубликовано: 15.05.1982

Автор: Марченко

МПК: A01G 23/00

Метки: выращивания, леса

...чтобы экологические ниши отвырубленНых деревьев не составлялипоследовательных отрезков спиралиотносительно перспективного дерева,а были бы ограничены по крайней мереодним невырубленным деревом.На Фиг. 1 показана схема вырубки1 о деревьев по предлагаемому способу;на Фиг. 2 - схема поперечного срезаствола косослойной сосны,Возраст,лет ПриемразреживаВарианты разреживания леса для Формирования древесины прямослойной косослойной ния 23 34 35 4,5 2,7 2,6 6,7 5,6 4,7 8 8 8 1 11 111 ЕЧ Л20 5,6 30 40 9 9 910 10 9 70 Характер разреживания при лесовы- ффращивании указан в таблице.В первыйприем удалить, например, деревья 2и 3, во второй прием -деревья 4 и 5,в третий прием - 6 и 7,в четвертый 8, в пятый - 9 и в шестой - 10. 45Использование...

Номер патента: 927196

Опубликовано: 15.05.1982

Автор: Кичкин

МПК: A01G 23/06

Метки: лесосечных, орган, отходов, подборщика, рабочий

...клин 1, кото. рый смещен навстречу направлению9271 3движения подборщика относительноконца зуба. Клин 4 имеет острый уголв плане, прямой угол резания и закругленную вершину.В процессе сбора сучьев зубьями 1передняя свободная часть пластины3 скользит по поверхности почвы.Рыхление грунта, необходимое дляулучшения содействия естественномулесовозобновлению, осуществляетсяклином 4, располагаемым сзади нижнего конца зуба. Грунт, вытолкнутыйбоковыми гранями клина 4 на поверхность земли, располагается с боковтыльной стороны нижнего конца зуба,исключая контакт его с сучьями. Передняя свободная часть пластины 3 исключает зарывание зуба 1,Необходимость в прямом угле резания клина 4 объясняется наличием впочве корневой системы древеснокустарниковой...

Номер патента: 927197

Опубликовано: 15.05.1982

Автор: Девяткин

МПК: A01G 23/06

Метки: древесины, корчеватель-измельчитель

...граблями 8 шарнирно прикрепленк раме 2 отражательный лист 12.Впереди барабана 6 к раме 2 прикреплена при помощи тяг 13 отбойнаяплита 14 с контрножами 15, связаннаяс рамой 2 шарниром 16, ось которогосмещена относительно оси вращениябарабана 6 . Отбойная плита 14 снабжена упором 17, размещенным над рамой 2,При движении самоходного шасси 1рама 2 при помощи гидроцилиндра 3опускается до соприкосновения отбойной плиты 14 с грунтом, затем гидроцилиндром 11 при помощи тяг 9 и 10заглубляют грабли 8. Древесина, вычесанная из грунта и собранная вфвалок, захватывается ножами 7 барабана 6, измельчаются об контрножи 15отбойной плиты 14.и, ударяясь оботражательный лист 12, разбрасывается, При встрече с пнем, создающимусилие корчевания, превышающее...

Номер патента: 927198

Опубликовано: 15.05.1982

Авторы: Гаркуша, Занегин

МПК: A01G 23/08

Метки: валки, деревьев, пакетирования, транспортирования

...рабочем положении.Тыловая мачта в прицепном положении самоходной лебедкой 1 доставляется на лесосеку и останавливается с таким расчетом, чтобы рычажное устройство 8 захватно-срезающим механизмом 9 могло эамать дерево 17. После этого самоходная лебедка становится на рабочую площадку, натягивает тягово-несущий канат 3 и перемецает каретку-захват 4. Тыловая мачта, удерживаясь рычажным устройством 8 за дерево 17, приводит телескопическую стойку 5 в рабочее поломение и закрепляет ее положение цилиндром 16, одновременно с этим на грунт лесосеки опускается клиновая площадка 15 при помощи упора-аутригера 14, выполненного в виде гидроцилиндра. Затем рычажное устройство 12 большей длины производит поиск дерева (на чертеже оно не показано) и...

Номер патента: 927199

Опубликовано: 15.05.1982

Авторы: Воевода, Преловский

МПК: A01G 23/08

Метки: нож, спиралевидный

...нома Л = 30- 120 о и углов наклона его боковых поверхностей 5 Р == 0,5-13 - приводит к серповиднойоформе ножа, режущая кромка которогорасположена на внешней спирали 3 (для 0ножа серпавидной формы спираль 3 является внешней по отношению к внутренней спирали 11).Режущая кромка 2 образована клином 12 и может быть выполнена по непрерывной спирали 3, или зубья 13 могут быть вписаны в спираль 3 (фиг.2) .Клиновая 12 часть ножа переходит вучасток 14 с гранями 15, параллель-ными плоскости резания 7. Этот участок введен с учетом износа ножа впроцессе его заточки. Длина участка14 в направлении резания по концентрическим окружностям небольшая, таккак нож бесструиечного резания эатачивают редко.Спиралевидный нож закреплен намаховике 16, который для...

Номер патента: 927200

Опубликовано: 15.05.1982

Автор: Перельман

МПК: A01G 25/02

Метки: капельница

...над малой мембраной б высокого давления.Затем через отверстия 17 водапоступает внутрь штока 8, откуда через отверстия 18 заполняет полостьпод большой мембраной 4 низкогодавления. Давление в этой полостиначинает возрастать и, воздействуяна мембрану 4 низкого давления, имеющую большую площадь, прогибает ее45вверх. При этом втулка 11 прикрывает щель 16 входной полой трубки 9:Одновременно клапан 15 приоткрывает выходное отверстие 19, образуякольцевую щель, из которой начинаетистекать вода.Подъем двухступенчатой мембраныпрекратится тогда, когда наступитдинамическое равновесие.Сила воздействия жидкости намембрану 6 высокого давления и усилие пружины 12 уравновесится с силойвоздействия жидкости на мембрану 4низкого давления. Количество...

Номер патента: 927201

Опубликовано: 15.05.1982

Авторы: Афанасик, Рябцев, Усенко, Финский

МПК: A01G 25/02

Метки: засоленных, почв, промывки

...грунта является неизбежный поверхностный переток воды по направлению к дрене, в результате чего снижается равномерность промывки.7201 Формула изобретения жФВНИИПИ Заказ 3029/4 Тираж 699 Подписное Филиал ППП "Патент", г. Ужгород, ул, Проектная,3 92Цель изобретения - повышение равномерности промывки и сокращениевремени этого процесса.Поставленная цель достигается тем,что толщину срезаемого в полосахслоя почвы увеличивают по мере удаления от дрены,На чертеже показана схема, поясняющая предлагаемый способ.На поверхности участка промывки,где слой почвы 1 подстилается песчаным или гравелистым . дренирующимслоем 2, ниже которого уложены горизонтальные дрены 3, устраиваютсязаграждения, например земляные валики 4, которые препятствуют...

Номер патента: 927202

Опубликовано: 15.05.1982

Автор: Ильмер

МПК: A01G 25/16

Метки: автоматизированная, оросительная

...между требуемым моделью ифактическим режимами не превышалоустановленных значений, Если разностьфактического давления Нф с выходадатчика 2 и минимального давления Н40с выхода модели 10,. определяемая устройством сравнения 15, по каким-топричинам, в частности из-за подключения (отключения) дождевальных машин, превысит установленные значения45"ЬН (+ьН), тогда пороговый элемент18(19) выдает команду увеличить (уменьшить) давление, по которой блоки управления 6, 7 и 8 соответственно изменяют режим работы насосных агрегатов3 1 и 5, например увеличивая (умень 50шая) частоту вращения их приводныхдвигателей до тех пор, пока давлениеИф в коллекторе 1 не станет равнымдавлению, минимально необходимомудля данного сочетания...
