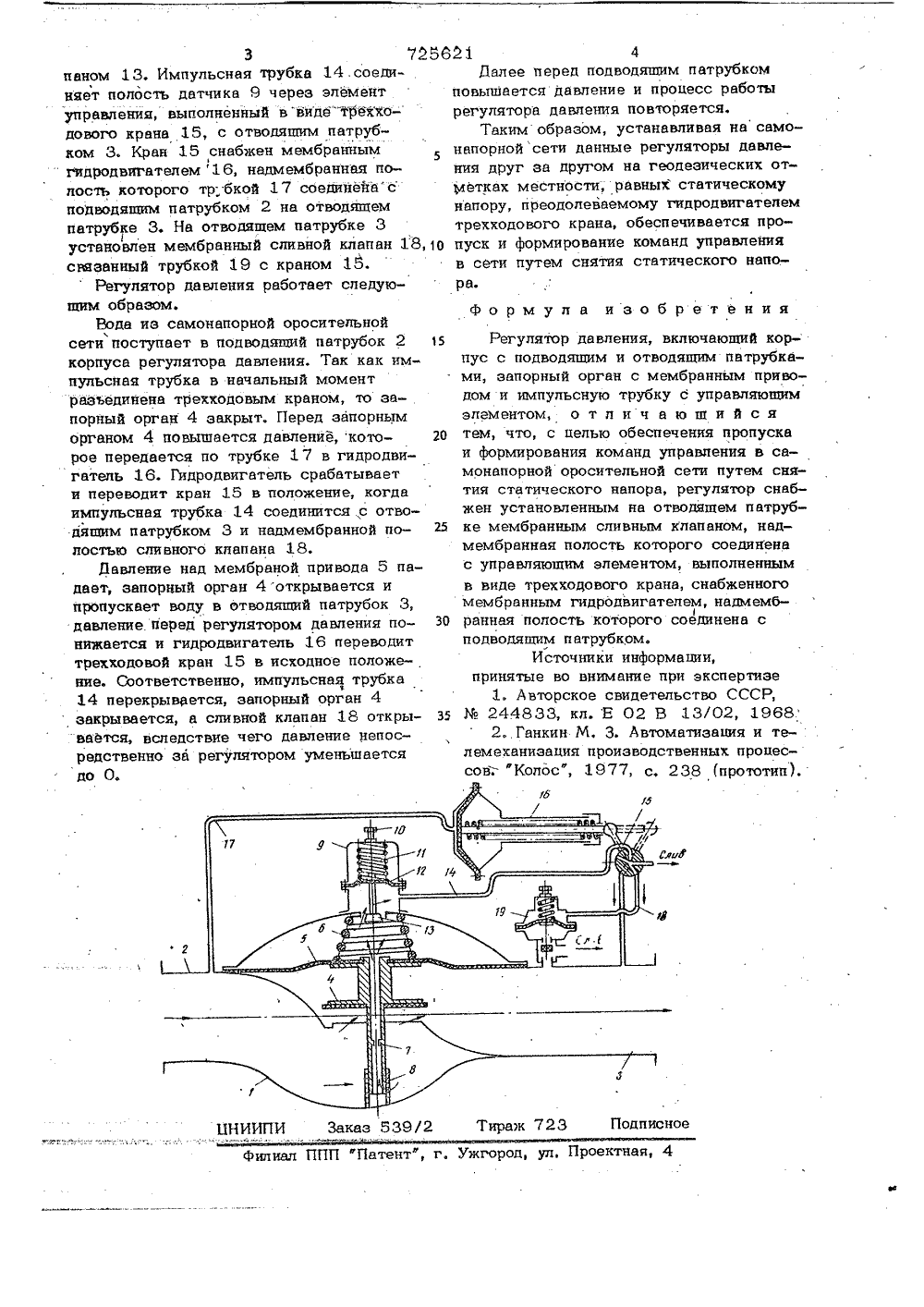

ОП ИСАНИЕИЗОЬРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоцивлисткческихРеслублнк1725621 Ж ъ У-:(23 ) П риоритет Опубликовано 05.04.80. Бюллетень % 13 ло делам изобретений и открытийДата опубликования описания 08.04 80 А. И, Козлов, Н. И. Гречихин, Д. А. Верещако, В. П. Зайцев и Л. К. Козлова(71) Заявитель Всесоюзное научно-производственное объединение "Радуга" 54) РЕГУЛЯТОР ДА ВЛЕНИЯ 2 Изобретение относится к области полива сельскохозяйственных культур и может быть использовано при ороптении самонапорными оросительными системами с гидроавтоматами.Известен регулятор давления, включающий корпус с подводящими и отводяшими патрубками, регулирующий орган с мембранным привбдом с регулируемой пружиной ( 1 .Недостатком данного регулятора является то, что он управляется напороМ в трубопроводе до себя, вследствие чего снижается точность регулирования.Известен и другой регулятор давле ния для оросительных систем, включающий корпус с подводящим и отводящим патрубками,запорный орган с мембранным приводом и импульсную трубку с управляющим элементом 12.Недостатком этого регулятора является то, что он не обеспечивает пропуск и формирование команд управлении в самонапорной оросительной сети. Цель предлагаемого изобретения -обеспечение пропуска и формирования команд управления в самонапорной сетипутем снятия статического напора.Указанная цель достигается тем, чторегулятор снабжен установленным наотводящем патрубке мембранным спивнымклапаном, надмембранная полость кото/рого соединена с элементом управления,выполненным в виде трехходового крана, Оснабженного мембранным гидродвигателем, надмембранная полость которогосоединена с подводящим патрубком.На чертеже представлена схема предлагаемого регулятора давления.Регулятор давления состоит из корпуса 1 с подводящим 2 и отводящиМ 3патрубками, запорного органа 4 с мембранным приводом 5, пружины 6. Р запорном органе имеется дроссель 7, а в,корпусе 1 регулятора - фильтр 8. Снаружи установлен регулирующий органдатчик 9, включающий винт 10 для настройки, пружину 11, мембрану 12 с кла3 7256паном 13, Импульсная трубка 14.соединяет полость датчика 9 через элементуправленйя, выполненйый в видетрехходового крана 15, с отводящим патрубком 3, Кран 15 снабжен мембраннымгидродвигателем 16, надмембранная полость которого трбкой 17 соединейа" сподводящим патрубком 2 на отводящемпатрубке 3. На отводящем патрубке 3установлен мембранный сливной клапан 18,10связанный трубкой 19 с краном 15.Регулятор давления работает следующим образом,Рода из самонапорной оросительнойсети поступает в подводящий патрубок 2 15корпуса регулятора давления. Так как импульсная трубка в начальный моментразъединена трехходовым краном, то запорный орган 4 закрыт. Перед запорныморганом 4 повьппается давление, которое передается по трубке 1 7 в гидродвигатель 16. Гидродвигатель срабатываети переводит кран 15 в положение, когдаимпульсная трубка 14 соединится.,с отводящим патрубком 3 и надмембранной полостью сливного клапана 18.Давление над мембраной привода 5 падает, запорный орган 4 открывается ипропускает воду в отводящий патрубок 3,давление перед регулятором давления по- ЗОнижается и гидродвигатель 16 переводиттрехходовой кран 15 в исходное положение. Соответственно, импульсная трубка14 перекрывается, запорный орган 4закрывается, а сливной клапан 18 открывается, вследствие чего давление непосредственно за регулятором уменьщаетсядо О. 21 4Далее перед подводящим патрубком повыщается давление и процесс работы регулятора давления повторяется.Таким образом, устанавливая насамо- напорной сети данные регуляторы давления друг за другом на геодезических отметках местности, равных статическому напору, преодолеваемому гидродвигателем трехходового крана, обеспечивается пропуск и формирование команд управления в сети путем снятия статического напора. формула изобретения Регулятор давления, включающий кор-пус с подводящим и отводящим патрубками, запорный орган с мембранным приводом и импульсную трубку с управляющимэлементом, о т л и ч а ю щ и й с ятем, что, с целью обеспечения пропускаи формирования команд управления в самонапорной оросительной сети путем снятия статического напора, регулятор снабжен установленным на отводящем патрубке мембранным сливным клапаном, надмембранная полость которого соединенас управляющим элементом, выполненнымв виде трехходового крана, снабженногомембранным гидродвигателем, надмембранная полость которого соединена сподводящим п атрубком.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР,
