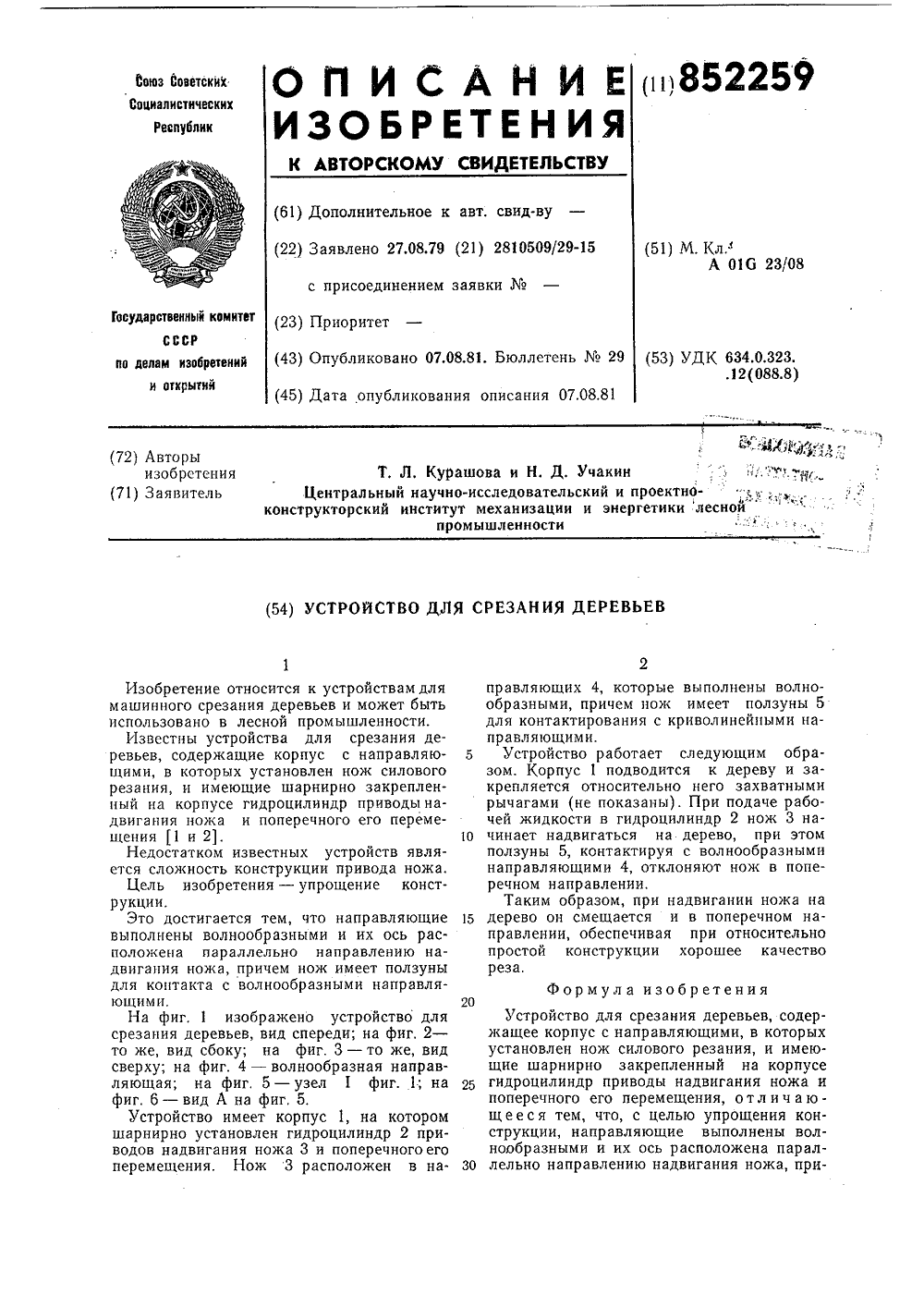

Устройство для срезания деревьев
Номер патента: 852259
Опубликовано: 07.08.1981
МПК: A01G 23/08
...использовано в лесной промышленности.Известны устройства для срезания деревьев, содержащие корпус с направляю- шими, в которых установлен нож силового резания, и имеющие шарнирно закрепленный на корпусе гидроцилиндр приводынадвигания ножа и поперечного его перемещения 1 и 2.Недостатком известных устройств является сложность конструкции привода ножа.Цель изобретения - упрощение конструкции.Это достигается тем, что направляющие выполнены волнообразными и их ось расположена параллельно направлению надвигания ножа, причем нож имеет ползуны для контакта с волнообразными направляющими,На фиг. 1 изображено устройство для срезания деревьев, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид сверху; на фиг. 4 - волнообразная...
Устройство для захвата и накоплениядеревьев при срезании их c корня
Номер патента: 852260
Опубликовано: 07.08.1981
Авторы: Алкснис, Вейдеман, Вигант, Розин, Рубулис, Эпалт
МПК: A01G 23/08
Метки: захвата, корня, накоплениядеревьев, срезании
...и кулачок 15 для взаимодействия со штоком реверсивного золотника 8, 8522603работает следующим обраУстройствозом,При наведении устройства на подлежащее срезанию дерево захват 3 находится в открытом положении, а захват 4 в закрытом. Дерево упирается в наружную поверхность захвата 4, после чего распределителем 7 приводятся в действие гидроцилиндры 5 и 6, при этом масло (рабочая жидкость) подается в поршневую полость гид О роцилиндра 6 и через обратный клапан 10 в штоковую полость гидроцилиндра 5. Так как захват 3 не нагружен, начинается закрытие его при втягивании поршня гидро- цилиндра 5. При этом поршень гидроци- ц линдра 6, а следовательно, и захват 4 не перемещаются, так как сливу масла из штоковой полости гидроцилиндра 6...
Устройство для бесстружечного срезаниядеревьев
Номер патента: 852261
Опубликовано: 07.08.1981
МПК: A01G 23/08
Метки: бесстружечного, срезаниядеревьев
...для бесстружечного срезания деревьев включает корпус 1 с двумя рабочими органами 2, 3. Рабочий орган 2 установлен на корпусе 1 неподвижно и выполнен в виде имеющих ребра жесткости 4 иголок 5, а рабочий орган 3 установлен на корпусе 1 при помощи оси 6 и снабжен гидроцилиндром 7 его поворота вокруг оси 6, Режущая часть рабочего органа 3 выполнена в виде тонкой заостренной пластины 8. Все устройство навешивается на валочную машину (на чертежах не показа. на) посредством проушин 9.Работает устройство для бесстружечного срезания деревьев следующим образом, 85226В исходном положении (см, фиг. 3) рабочий орган 3 устройства при помощи гидроцилиндра 7 занимает открытое положение. Валочная машина надвигает корпус 1, и иголками 5...
Стимулятор выхода живицы
Номер патента: 852262
Опубликовано: 07.08.1981
Авторы: Дрочнев, Перелюбский, Рябов, Цикарев
МПК: A01G 23/10
Метки: выхода, живицы, стимулятор
...влияния на выход жицццы црсллагаемого стимулятора были цсцыт;Иы )шзличные варианты композиций л(ншц к водным, экстрактам кормовых лрж.кой (ВЭД). Для приготовления 30 В:-) су;ис дрожжи (из р;. сг 5; (И)жжей цл воды) залп)алц Волй "(: и цстивали в течение 3 сутк 3)тс) цо- ,1)сц ц)1)1 В;)Д фил 1 тГ)ОВ,1 и ц В 3) Виси 1 О- сц т Варицта опыта причецялц его лля тичу,иИ)Вция выхода живицы В чистом В) ц (ли с добавками солей 2 МХ, илц (15; 2,5 и 5,0, поварсчИой сгп). Гоц ц) и) соль и 2 МХ лсн)авлялц цспосрелсщ,1 И) В волцые экстракты лрожжей ц пусч цсрсмешивация добивались пх полного ) )1 ТВР(.Ц 1 Я.Испытания провлили нисходящим и восхолящим сносбачи подсочки с паузой 3,5 дня, полерсццым методом сравнения, с причецсцисм хичхаков....
Стимулятор смоловыделения приподсочке сосны
Номер патента: 852263
Опубликовано: 07.08.1981
Авторы: Вольф, Петерсон, Цепилов, Чернов, Юшковская
МПК: A01G 23/10
Метки: приподсочке, смоловыделения, сосны, стимулятор
...при дживицы.Известен стимулятор смоловыделения для 5 подсочки сосны, содержащий в качестве физиологически активного вещества тетраметилтиурамдисульфит (ТМДТ) в концентрации 0,1 вес.% 11).Известен также состав стимулятора для О подсочки сосны, содержащий в качестве физиологически активных веществ смесь сульфитно-дрожжевой бражки и пирамина 2.Недостатком состава стимулятора, включающего сульфитно-дрожжевую бражку и 15 пирамин (0,1 - 1,0 вес.%), является то, что в состав сульфитно-дрожжевой бражки входят лигносульфонаты, которые приводят к эмульгированию живицы при переработке на канифоль. 20Целью изобретения является повышение качества живицы.Цель достигается тем, что стимулятор содержит водный раствор пирамина и карбонат натрия при...
Способ просмоления деревьев хвойныхпород
Номер патента: 852264
Опубликовано: 07.08.1981
Авторы: Видякин, Литвинов, Любчик, Новоселов, Слободин, Сысолятин
МПК: A01G 23/10
Метки: деревьев, просмоления, хвойныхпород
...изобретения в . стимуляция процесса просмолеция.Поставленная цель достигается тем, что ца ошкуреццуо и сназаннуо стимулятором поверхность ствола дерева цаносят поранения ца всю глубину заболони и вводят в цих стимулятор, при этом питательные ремни последовательно снимаот за гол до рубки деревьев и поверхность ствола в зоне их размецеция ошкуривают, смазывают стиву-. лятором, производят поранения и вводят в цих стимулятор.Способ осу 5 цествляют следуюцим образом.В нижней части ствола дерева снимают - ошкуривают припневой участок до заболони, снимая 2 - 3 мм заболони, на высоту 20 -РЕВЪЕВ ХВОЙНЫХ ПОРОД 30 см при установленной технологией нагрузке деревьев каррами, например, 60%. Одновременно ошкуренный участок смазывают стимулятором...
Способ добычи живицы с растущихдеревьев
Номер патента: 852265
Опубликовано: 07.08.1981
Автор: Рябов
МПК: A01G 23/10
Метки: добычи, живицы, растущихдеревьев
...от 3 до12 дней. Выделяющаяся живица по подновкам и желобу поступает в живицеприемник. В течение срока эксплуатации каждого дерева подсочкой подковки наносят в 15 каждом последующем сезоне на новыекарры этого дерева. Карры располагают на дереве, например, от шейки корня до 6,5 метров по высоте, К окончанию сезона на зеркалах карр накапливается сбаррасиро вавшаяся живица. При температуре воздуха 6 С и ниже зеркала карр 1 подвергают термическому воздействию нагреванием лампой 2 с горелкой, снабженной металлическим кожухом-экраном 8,25 Термическому ьоздействию подвергаютзеркала карр, на которые в текущем сезоне не наносили подновки. Нагревание осуществляют, начиная с нижних карр дереЗ 0 ва, постепенно продвигаясь вверх по егоИзд.481 Тираж...
Способ рассоления и рассолонцеванияпочвы
Номер патента: 852266
Опубликовано: 07.08.1981
Авторы: Елецкий, Николаев, Русских
МПК: A01G 25/00
Метки: рассоления, рассолонцеванияпочвы
...и может быть любым, но не менее четырех секций (по два для каждого из указанных сплавов).При подаче воды на поверхность со-.лонца происходит диссоциация солей,.входящих в его состав (МаСС,КСЙ и 30 т.д.), с образованием хорошо прово852266 ца, можно увеличить, если через подаваемую воду в течение 1,5-2 ч бар.ботировать кислород, В этом случаеконцентрация С 6 -ионов в центре солонца у медного анода при времениработы устройства в течение 10 сутвозрастает в среднем в 15-18 раэ,При этих условиях в почвенном слоена глубине 10 см в других точкахсолонца концентрация ионов На+,КС- и т.д уменьшается в среднем в О 5-6 раз (рН падает до 7,0-7,3).Реакция почвы становится близкой кнейтральной.Срок службы коррозионных секций1,5-2 г, Алюминиевые...
Устройство для определения срокаполива
Номер патента: 852267
Опубликовано: 07.08.1981
Авторы: Попович, Топилин, Флюрцэ
МПК: A01G 25/00
Метки: срокаполива
...коэффициент испарения, зависящий от вида сельскохозяйственных культур.Усгройство работает следующим образом,Первоначально,испаритель 3 заполняется водой, что достигается наливом ее в сосуд 1 с последующим переворачиванием лрибора при перекрытии сливной трубки 11 и отверстия для подключения собирателя 8 дождя. Затем прибор возвращается в исходное положение (при этом,испаритель остается заполненным водой за счет исключения просачивания воздуха через испаритель 3). В отверстии в верхней части сосуда 1 устанавливается собиратель дождя 8, через который осуществляется долив воды до заданного уровня на отметке шкалы 10, соответствующей запасам влаги в почве и предельной полевой влагоемкости.В зависимости от вида орошаемой культуры и ее...
Способ поверхностного полива
Номер патента: 852268
Опубликовано: 07.08.1981
МПК: A01G 25/02
Метки: поверхностного, полива
...полив вести вначале по рыхлым бороздам, не уплотненным колесами трактора. Пропускаемый расход поливной воды в этом случае 30 - 40 л/с, а время полива ограничивается временем добегания воды по рыхлой борозде до ее тупика. Встречный полив по промежуточным сухим бороздам ведется расходом 25 - 30 л/с, время полива также ограничивается временем добегания воды по уплотненной борозде от головной до тупиковой ее части.При каждом последующем поливе производится смена направления полива в каждой борозде путем соединения ее с противоположной выводной бороздой.Отметка горизонта воды в участковом распределителе у места забора воды в выводную борозду должна быть выше отметки спланированной поверхности поливного участка с тем, чтобы...
Дождевальная насадка
Номер патента: 852269
Опубликовано: 07.08.1981
Авторы: Драницын, Клочко, Кузьменко, Фарносов
МПК: A01G 25/09
Метки: дождевальная, насадка
...и соединена изолированным проводом 14 с блоком дистанционного регулирования 15, который включает в себя управляющую 2 и основную 3 секции обмоток, потенциометр 1 б и усилитель мощности 17,В начале полива жидкость из напорного трубопровода 13 поступает в корпус насадки 1. Давлением жидкости якорь-дефлектор выталкивается из катушки. Жидкость, пройдя по каналам 8 и через кольцевую щель, образовавшуюся между раструбом б и конической частью дефлектора б, орошает почву.В начальный момент полива на управляющую обмотку 2 электромагнита подается переменное напряжение, Величина тока в этой обмотке зависит от положения якорь-дефлектора, При его выходе из катушки (при увеличении кольцевой щели) ток в управляющей обмотке увеличивается. При этом с...
Машина для полива дождеванием и побороздам
Номер патента: 852270
Опубликовано: 07.08.1981
Авторы: Гаммер, Гладкий, Калашников, Креккер, Носенко, Рабинович, Сидоров, Таттибаев
МПК: A01G 25/09
Метки: дождеванием, побороздам, полива
...17 шарнирно сое.дицены с кольцами 20, охватывающимитрубопровод 3 ц закрепленными к корпусуводовыцусков 4. Длина всех вопомогательных тросов одинаковая и равна ходу порыня в гидроццлиндре 6. Блоки 17 и 19 прикреплены к трубопроводу 2 с,помощью хомутов 21.Для ориентации водовыпусков 4 лод определенным углом (около 45) относительно земликольца 20 снабжены направляющими 22, жестко соединенными с ними.Смешение точки крепления вспомогательны,; тросов с кольцом 20 относительно гертцкальной оси обеспечивает полный слив воды цз трубопровода 3 за счет поворота его относительно осц лод собственным ве- СОМ ЦРИ ПОДЪСМЕ.Работает машина для полива дождеваннем и по бороздам следуюцим образом,Полив дождеванием производится ма. шиной в движении с забором...
Агрегат для комбинированногополива
Номер патента: 852271
Опубликовано: 07.08.1981
МПК: A01G 25/09
Метки: агрегат, комбинированногополива
...органов трубкой 17 подключается к всасывающей линии, насоса, а регулирующие устройства 4 - к напорной. При этом в отводах 9 регулирующих устройств 5 создается разрежение, которым и втягиваются мембраны 15, полностью открывая прямоточные отверстия 7. В регулирующих устройствах 4 напором воды, подаваемой по трубкам,1 б, мембраны 14, растягиваясь, перекрывают прямоточные отверстия 10, отключая тем самым поливные и рабочие органы. При этом оросительная вода из водо- проводящего пояса 1 поступает по отверстиям,11 и 7 к дождевальным рабочим органам, Последними она дробится на капли и. в,виде дождя, распределяется по орошаемой площади,Регулируя величину разрежения в отводах 9 устройств 5 мембранами 15, изменяют площадь живого сечения...
Устройство для обогащения оросительнойводы химическими элементами
Номер патента: 852272
Опубликовано: 07.08.1981
Авторы: Ивашкин, Москвичев, Остроушко
МПК: A01G 25/09, C02F 1/48
Метки: обогащения, оросительнойводы, химическими, элементами
...включает проточную камеру 1 с одной или несколькими парами электродов 2 - 5 различных металлов. Камера 1 фланцами через задвижки б, 7 подключена к патрубкам 8, 9, которые расположены на основном трубопроводе 10, При наличии скоростного напора на бай852272 Формула изобретения Составитель Г. ПараевТекред А, Камышникова Корректор И, Осиновска едактор Т. Колод аз 1058/890 Изд.48 Тираж 72 Подписное О Поискъ Государственного комитета СССР по делам изобретений н открытий133035, Москва, Ж, Раушская наб., д. 4/5 ип. Харьк. фил. пасе приводится во вращение размещенная в патрубке 9 турбинка 11. Турбинка 11 кинематически через вал ,12 связана с тахогенератором И переменного тока, Вырабатываемое им напряжение по проводам 14, 15 через...
Способ выращивания овощей в теплице
Номер патента: 852273
Опубликовано: 07.08.1981
Авторы: Панкин, Смагина, Толочко
МПК: A01G 31/00
Метки: выращивания, овощей, теплице
...Корректор И. ОсниовскаяЗаказ 1058/890 Изд.481 Тираж 712 Подписное НПО Поиск Государственного комитета СССР ао делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 45Тип. Харьк. фил. пред. сПатент В опилки через промежутки 80 - 100 си высаживают рассаду огурцов.Подкормку растений растворами минеральных удобрений в течение всего вегетационного периода производят тол., . 5 дождеванием. Режим полива и,подкормочный состав определяют для каждого вида растений индивидуально.,Поскольку подкормку растений производят дождеванием через определенные 1 О временные интервалы, корневая система растений замачивается периодически, после прекращения полива излишки влаги уходят в дренаж, не вызывая заболачивания. Рыхлая структура...
Машина для контурной обрезки деревьев и измельчения срезанных ветвей
Номер патента: 854318
Опубликовано: 15.08.1981
МПК: A01G 3/053
Метки: ветвей, деревьев, измельчения, контурной, обрезки, срезанных
...рабочие кромки дисковых пил.Над каждым транспортером в задней его части под острым углом относительно продольной оси машины установлены конусные шнеки 14, расположенные своими большими диаметрами по направлению к битер-подборщику 15 и связанные с валом последнего через промежуточное звено 16. На валу битер-подборщика расположены по винтовой линии пальцы 17. За битер-подборш,иком установлены подающие вальцы, верхний 18 и нижний 19. Верхний валец установлен на рычажной подвеске 20 и подпружинен, За вальцами расположен роторный измельчитель 21 с пневмоприводом 22. Привод машины осуществлен от вала отбора мощности трактора и содержит телескопический карданный вал 23, от которого движение передается на конический редуктор 24. С правого,...
Способ обеззараживания почвы и устройство для его осуществления
Номер патента: 854319
Опубликовано: 15.08.1981
Авторы: Гарбуз, Кабалоев, Малюгин, Прищеп
МПК: A01G 11/00
Метки: обеззараживания, почвы
...форму. Указанные явления, происходящие в почве под воздействием на нее энергии электричества и пара, обуславливают повытцение биологической активности почвы и аффективное обеззараживание.На фиг. 1 схематически изображе ройство дла обеззараживания паро сбоку; на фиг. 2 - то же, вид с фна фиг. 3 и 4 - рабочие органы (разрезы А - А и Б - Б на фиг. 2).Предложенное устройство навешивается на трактор (или другую машину) и состоит из рамы 1, с которой жестко соединен парораспределительный коллектор 2 с подводящим паропроводом 3, рабочих органов для подвода пара и электричества (перфорированных ножей-электродов) 4, закрепленных на раме 1 и соединенных прорезиненными патрубками 5 с парораспределительным коллектором 2, а также...
Устройство для удаления предварительно подрезаемой лозы со шпалерной проволоки
Номер патента: 854320
Опубликовано: 15.08.1981
Автор: Сизый
МПК: A01G 17/02
Метки: лозы, подрезаемой, предварительно, проволоки, удаления, шпалерной
...в сторону от оси междурядья во время движения, и предотвращаетсв отталкивание ножами лоз вместе со шпалерной проволокой в сторону соседнего междурядья. Постоянному контакту ножей с проволокой способствует и вогнутая форма боковой поверхности прижимного ролика, которая препятствует соскальзыванию проволоки по высоте с ножей ротационного рабочего органа. Снятая со шпалерной проволоки лоза подхватывается воздушным потоком, создаваемым лопастями 7, которые установлены внутри ротационного рабочего органа 5, и транспортируется в соседнее междурядье. Распределение снятой лозы по ширине междурядья регулируется дефлеклиндра ЗЗ, а регулировка по высоте - с помощью гидроцилиндра 34.Устройство работает следующим образом.Перед въездом в междурядье...
Способ подготовки подвойных черенков винограда к прививке
Номер патента: 854321
Опубликовано: 15.08.1981
Авторы: Гадиев, Подгорный, Шерер
МПК: A01G 17/02
Метки: винограда, подвойных, подготовки, прививке, черенков
...температура позволяет ускорить данный процесс до 48 ч.15Способ осуществляется следующим об.разом. Подвойные черенки винограда, связанные в пучки, погружают в раствор мио-инозита в горизонтальном положении в ча- О нах, ямах и прочих емкостях. Предварительно, непосредственно перед обработкой, приготавливается раствор мио-инозита концентрацией 0,005 в ,01/ для чего навеска мио-инозита (5 - 10 г) растворяется в 100 л воды. Вымочку осуществляют до полного насыщения в течение 48 - 72 ч при 10 - 18 С. Полное насыщение черенков определяют по появлению на поперечных копуляционных срезах капель влаги. После этого подвойные черенки вынимают из зо раствора и направляются на подгон в соответствии с существующей технологией производства привитых...
Устройство для подвязывания растений к шпалерной проволоке
Номер патента: 854322
Опубликовано: 15.08.1981
Авторы: Алиев, Багдасарьян, Гаджиев, Кулиев, Мустафаев
МПК: A01G 17/08
Метки: подвязывания, проволоке, растений, шпалерной
...П-об- аразной пластины, на одной стойке которойвыполнен фигурный паз, а на другой - отверстие для удержания обвяэочного материала,эоКатушка с обвязочным материалом установлена на валике, один конец которого снаб.жен натяжным устройством в виде спиральной пружины.Механизм возврата обвяэочного мате риала выполнен в виде закрепленной перпен дикулярно корпусу устройства неподвнжнФ пластины, на которой размещен установленный на.оси диск с кольцевым пазом, причем ось на конце снабжена роликом, соединенным с водилом, взаимодействующим со втулкон, закрепленной на подпружиненной отно-,40 сительно водила Г-образной формы планке, ограничитель которой контактирует с кольцевым пазом упомянутого диска, при этомк планке прикреплены рычаг н кронштейн, с...
Устройство для отделения древесной зелени от срубленной кроны деревьев
Номер патента: 854323
Опубликовано: 15.08.1981
Авторы: Быков, Вассель, Демин, Чудинов
МПК: A01G 23/00
Метки: деревьев, древесной, зелени, кроны, отделения, срубленной
...который установлен на подающем механизме и соединен с лотком при помощи. гибкой связи типа троса.На фиг. 1 схематически изображено устройство для отделения древесной зелени от срубленной кроны деревьев, вид сбоку на фиг. 2 - сечение Л-А иа фиг, .Формула изобретекия 25 Устройство содержит термока меру 1, вращающийся внутри нее барабан 2, привод 3 и подающий механизм в виде прижимных вальцов 4 с патрубком 5, Вальцы 4 со стороны загрузки кроны имеют подвижный в вертикальной плоскости лоток 6 установленный шарнирно на нижнем вальце 7. Передний конец лотка 6 выполнен с выступом 8, перекрывающим нижний валец 7, а другой конец лотка 6 связан с подъемным механизмом 9, установленным на подающем механизме и соединенным с лотком 6 с помощью...
Корчеватель
Номер патента: 854324
Опубликовано: 15.08.1981
Авторы: Багров, Гильмсон, Ермилов
МПК: A01G 23/06
Метки: корчеватель
...зубьями содержит приводной вал 5, на котором с угловым смещением относительно друг друга закреплены кулачки б для подъема зубьев 3. На этом же валу 5 с угловым и осевым смещением относительно кулачковб установлены дополнительные кулачки 7 для заглубления зубьев 3. Для устранения внецентренного приложения сил к рабочим зубьям 3 заглубление каждого зуба может производиться двумя дополнительными кулачками 7, симметрично расположенными относительно кулачков б подьема зубьев. При работе корчевателя кулачки б взаимодействуют с упорами 4 зубьев 3, а дополнительные кулачки 7 - с рабочими зубьями 3.Корчеватель работает следующим образом.При любом положении приводного вала 5 одна пара рабочих зубьев 3 выглублена, а остальные заглублены в торфяную...
Способ орошения сельскохозяйственных культур
Номер патента: 854325
Опубликовано: 15.08.1981
МПК: A01G 25/02
Метки: культур, орошения, сельскохозяйственных
...сложной конфигурации, прилегающие к основному участку 2, оросительную сеть в виде напорного трубопровода 3 с гидрантами 4 для подключения широкозахватных фронтальных дождевальных машин 5 позиционного действия. Оросительная сеть на участках 1 включает распределительные 6 и поливные 7 борозды. Начало распределительных борозд 6 находится под концом трубопровода дождевальной машины 5 при ее подключении к гидранту 4 обслуживающему тот же модуль площади, к которой примыкает мелко контурный участок. Подача воды на орошаемый массив осуществляется насосной станцией 8.Орошение массива согласно данному способу происходит следующим образом.Оросительную воду подают из источникаорошения насосной стацией 8 в напорный трубопровод 3, откуда через гидрант...
Капельница
Номер патента: 854326
Опубликовано: 15.08.1981
Авторы: Романченко, Сикан, Филимоненко, Ярошенко
МПК: A01G 25/02
Метки: капельница
...4 наобращенной к выходному отвегональным ребром 5 на сторонобращенной к входному патрки 6 с входным патрубком 7, пми к трубопроводу 8Капельница работает следзом. рубопровода 8 через входной чинает поступать в капельниимальном давлении вода не леть сопротивление выпуклой гурной мембраной 3 и заполопровод 8. После заполнения давление в нем повышается выпуклая эластичная фигур выпрямляется и вода поссть крышки 6. До установлекрышки 6 рабочего давления вихрений струек воды у диаоложенного ребра 5 эластич. Бойкас Корректор00 Подписноеного комитета СССРний и открытийРаушская наб., д. 4/5жгород, ул. Проектная,Редактор С. ЛыжоваЗаказ 6538/2 Кост ВНИИПИ Гос ло делам 113035, Москва,илиал ППП Патная фигурная мембрана 3 проворачивается и тем самым...
Капельница
Номер патента: 854327
Опубликовано: 15.08.1981
Авторы: Нурматов, Сайфуллаев
МПК: A01G 25/02
Метки: капельница
...для крепления капельницы к внутренней поверхности трубопровода.Работает капельница следующим образом. Капельница вводится в капельную линию путем сжатия соединительного элемента 2 и установки его во входное отверстие трубопровода 5, при этом расширяющаяся часть эластичной трубки прижимается к внутренней поверхности трубопровода 5 за счет сил упругости и давления воды в трубопроводе. Для получения капель служат щетки 3, расположенные по периметру корпуса 1. Щетки сходятся на конус с углом С в вершине по отношению к оси капельницы. Величина угла зависит от диаметра входного и выходного отверстий капельницы и действующего напора. Выходящая из отверстия капельницы струя, ударяясь в вершине конуса о щетки, полностью гасится и...
Устройство для полива
Номер патента: 854328
Опубликовано: 15.08.1981
МПК: A01G 25/14
Метки: полива
...поджимает его к стенке углубления 1. Угол наклона стенки углубления 1 не менее 90 к плоскости дна исключает выдавливание шланга 2 наверх за счет силы упругости резины и веса витка шланга 2, Ориентация ручки 4 в центре углубления 1 совпадает со свободным пространством в центре витков шланга 2, обеспечивает удобство захвата рассеивателя 3 как левым, так и правым протезом. Ориентация паза 5 по длине перемычки П-образной ручки 4 задает горизонтальное положение захватной части рассеивателя 3, Совпадающее с профилем ладонной части протеза, что делает захват ее простым и естественным, так как 5 у механической кисти ладонное пространство не имеет гибкости, присущей здоровой руке, исключается активный поворот ее в лучезапястном суставе. При...
Культиватор для микроводорослей
Номер патента: 854329
Опубликовано: 15.08.1981
Авторы: Анисимов, Задорин, Николаева, Тимошков
МПК: A01G 33/00
Метки: культиватор, микроводорослей
...полыми и имеют отверстия 9 - 12, расположенные в камере 7 для подвода газа, полости мешалки 3, газоотделителе 13 и камере 8 для отвода газа. Вал 2 соединен с приводом 14. Культиватор снабжен системой терморегулирования, состоящей из датчика 15, задатчика 16 и регулирующего вентиля 17.В нижней части корпуса установлены датчики рН 18 системы поддержания реакции культуральной среды и датчики 19 и 20 соответственно растворенной углекислоты и растворенного кислорода системы регулировки состава газовой среды.Датчик 21 концентрации биомассы электрически связан с устройством 22 для подачи питательного раствора и слива суспензии микроводорослей.Культиватор работает следующим образом,Суспензия микроводорослей, находящаяся в светопрозрачом...
Способ защиты плодов от заморозков
Номер патента: 856407
Опубликовано: 23.08.1981
Авторы: Белоус, Гучок, Довбуш, Кибкало, Майдебура, Манк, Пушкарь, Соловьева, Шраго
МПК: A01G 13/06
Метки: заморозков, защиты, плодов
...сгнили, в то время,как у обработанных плодов признаковповреждения обнаружено не было,Способ является, простым в осуществлении, оказывает защитное действиена плоды и, таким образом, дает возможность предупредить потери плодовот заморозков. Применение полиэтиленоксида при наступлении заморозковдоступно в садовых хозяйствах. Препарат нетоксичен, легко растворяетсяв воде раствор его прост в применениипри опрыскивании. На заводах отечественной химической промышленности налажено крупнотоннажное производство полиэтиленоксида.Таким образом, предлагаемой способэффективен, надежен и позволяет сохранить плоды в товарном состоянии и пригодными для употребления в пищу. Формула изобретения ВНИИПИ Заказ 7025/1 Тираж 700 Подписное Филиал ППП...
Способ реконструкции и возделывания корнесобственных виноградников в зоне зараженияфиллоксерой
Номер патента: 856408
Опубликовано: 23.08.1981
Авторы: Дурноян, Мельниченко, Михайлов, Неговелов
МПК: A01G 17/00
Метки: виноградников, возделывания, зараженияфиллоксерой, зоне, корнесобственных, реконструкции
...цикл подрезки корней начинают осуществлять при появлении первых признаков угнетения Филлоксерой,Это приводит к тому, что активнее развиваются корни нижнего слой, которые менее подвержены заражению Филлоксерой из-эа более глубокого залегания в почве. Способ целесообразен при посадке растений с междурядьем 2,0- 2,5 м.П р и м е р. В совхозе "Рассвет" Анапского района Краснодарского края на отделении; У 2 в 1975 г проведена реконструкЦияплодоносяЩнх,насаждений со схемой посадки 2 х 1,25 м путем раскорчевки растений через ряд на ,глубину 45-50 смРаскорчевка проводи" лась скобой для выкопки саженцев, специально усиленной для: этих целей, и велась после снятия урожая в период покоя лозы. Были раскорчеваны виноград ники на площади 5,62...
Гидропривод срезающего устройства лесозаготовительной машины
Номер патента: 856409
Опубликовано: 23.08.1981
МПК: A01G 23/08
Метки: гидропривод, лесозаготовительной, срезающего, устройства
...гидродвигатель 1 привода пильной цепи, гидроцилиндр 2 подачи пилы, распределитель Э, гидроаккумулятор 4, гидроуправляемый золотник 5, сообщающий полость6 надвигания гидроцилиндра 2 со сливом, а полость 7 возврата - с гидроаккумулятором 4 трубопроводом 8 собратным клапаном 9. Полость 7 соединена с полостью б посредством трубопровода 10, в котором последовательноустановлены дроссель 11 и гидроуправляемый обратный клапан 12 с управляющей полостью 13. В трубопроводе 8после золотника 5 установлен обратныйклапан 14 и между ниии с помощьютрубопровода 15 подключена управляющая полость 13 гидроуправляемогообратного клапана 12. В линию управления золотника 5 подключен регулируемый дроссель 16,Гидропривод работает следующимобразом,По окончании...
