Устройство для валки и пакетирования деревьев

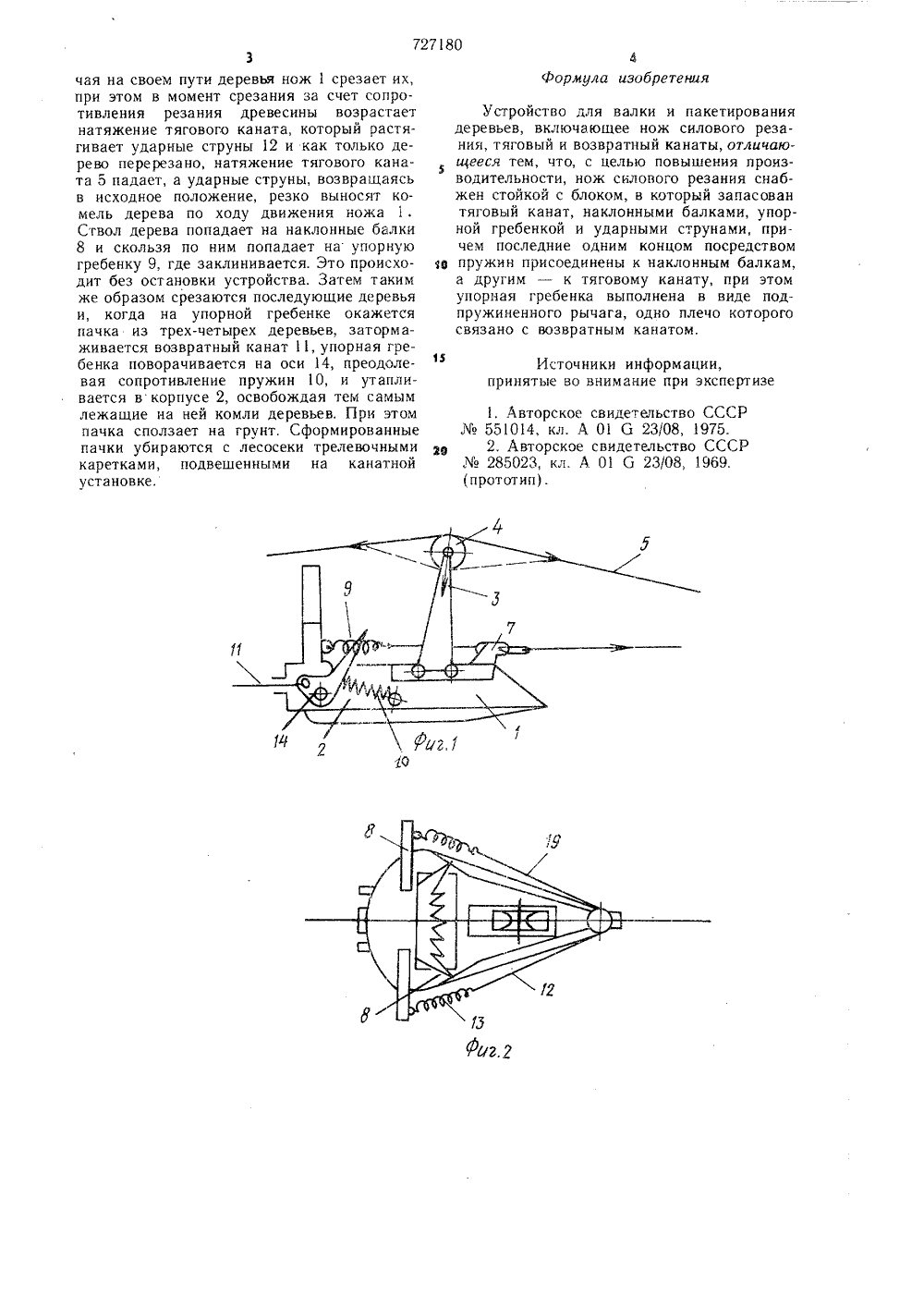

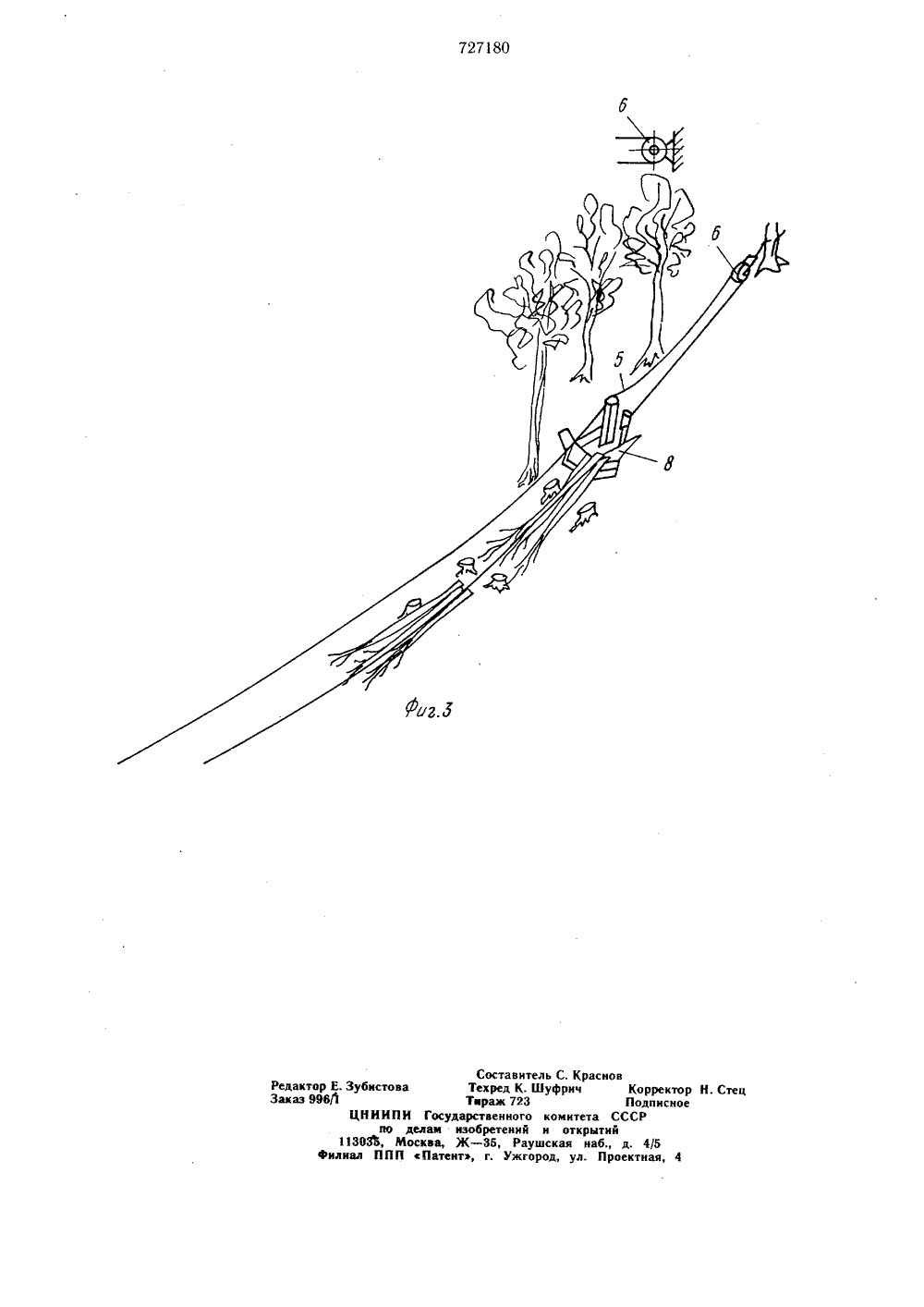

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоЫиелистическииРеспублик 1172718 О(2 с при Госудорстоеииый комитет СССР по делон изобретеиий и открытий(51) М. Кл, А 01 б 23/08 соединением заявки Ло - Приоритет -Опубликовано 15.04.80. Бюл Дата опубликования описани 53) УДК 634.0 .32 (088.8) летень ЛЪ 14я 25.04.80 вторыбретеиия Н. Гарькуша, Л. А. Занегин и А абали 1 Заявитель Иркутскии филиал Центрального научно-исследовательскогороектно-конструкторского института механизации и энергетиклесной п очышленности(54) УСТРОЙСТВО ДЛЯ ВАЛКИ ДЕРЕВЬЕВПАКЕТИ РОВАН Изобретение относится к устройствам для валки и последующего пакетирования деревьев и может быть использовано в лесной промышленности при освоении горных лесосек канатно-подвесными установками.Известны устройства для валки и пакетирования деревьев, включающие нож силового резания, тяговый и возвратный канаты 11 и 121.Недостатком известных устройств является то, что сваленные деревья укладываются на лесосеке не пачкой, а поштучно, в связи с чем необходимы трудозатраты для последующего пакетирования деревьев.Цель изобретения - повышение производительности.Это достигается тем, что нож силового резания снабжен стойкой с блоком, в который запасован тяговый канат, наклонными балками, упорной гребенкой и ударными струнами, причем последние одним концом посредством пружин присоединены к наклонным балкам, а другим - к тяговому канату, при этом упорная гребенка выполнена в виде подпружиненного рычага, одно плечо которого подпружинено и связано с возвратным канатом. На фиг. 1 изображено устройство длявалки и пакетирования деревьев, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, в аксонометрии.Устройство для валки и пакетированиядеревьев содержит нож 1 силового резания, соединенный с корпусом 2, на верхней части ножа 1 смонтирована стойка 3 с блоком 4, в которой запасован тяговый канат 5, пропущенный также через тыловой блок 6 и соединенный с вертлюгом 7, который установлен в передней части ножа 1. К корпусу 2 прикреплены наклонные балки 6, перед которыми установлена упорная гребенка 9, выполненная в виде рычага, один конец которого через пружину0 присоединен к корпусу 2, а другой связан с возвратным канатом 11. Ударные струны 12 посредством пружин 13 присоединены к наклонным балкам 8, а другими концами - к тяговому канату 5, Упорная гребенка установлена на оси 14.2 с Устройство работает следующим образом,Нож 1 силового резания тяговым канатом 5 подается на лесосеку, при этом составляющая от натяжения каната 5 через стойку 3 прижимает нож 1 к грунту. Встре 727180чая на своем пути деревья нож 1 срезает их, при этом в момент срезания за счет сопротивления резания древесины возр,астает натяжение тягового каната, который растягивает ударные струны 12 и как только дерево перерезано, натяжение тягового каната 5 падает, а ударные струны, возвращаясь в исходное положение, резко выносят комель дерева по ходу движения ножа 1, Ствол дерева попадает на наклонные балки 8 и скользя по ним попадает на упорную гребенку 9, где заклинивается, Это происходит без остановки устройства. Затем таким же образом срезаются последующие деревья и, когда на упорной гребенке окажется пачка из трех-четырех деревьев, затормаживается возвратный канат 11, упорная гребенка поворачивается на оси 14, преодолевая сопротивление пружин 10, и утапливается в корпусе 2, освобождая тем самым лежащие на ней комли деревьев, При этом пачка сползает на грунт. Сформированные пачки убираются с лесосеки трелевочными каретками, подвешенными на канатной установке. 4Формула изобретеюляУстройство для валки и пакетированиядеревьев, включа.ющее нож силового резания, тяговый и возвратный канаты, отличающееся тем, что, с целью повышения производительности, нож силового резания снабжен стойкой с блоком, в который запасован тяговый канат, наклонными балками, упорной гребенкой и ударными струнами, причем последние одним концом посредством е пружин присоединены к наклонным балкам,а другим - к тяговому канату, при этом упорная гребенка выполнена в виде подпружиненного рычага, одно плечо которого связано с возвратным канатом.15 Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР551014, кл. А 01 б 23/08, 1975.2. Авторское свидетельство СССР285023, кл. А 01 6 23/08, 1969.Составитель С. Краснов Редактор Е. Зубистова Техред К. Шуфрнч Корректор Н. Стен Заказ 996/1 Тираж 723 Подписное ЦН И И П Х Государственного комитета СССР по делам изобретений и открытий 11393 о, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП сПатентэ, г. Ужгород, ул. Проектная, 4
