A01D 90/00 — Транспортные средства для перевозки собранного урожая с устройствами для самозагрузки или разгрузки

Номер патента: 1192701

Опубликовано: 23.11.1985

Автор: Жебин

МПК: A01D 90/00

Метки: прицепное, стогов, транспортирования

...А. КрючковТехред И. Верес Корректор Л. ГилипенкТираж 742 ПодписноеИ Государственного комитета СССРделам изобретений и открытийосква, Ж - 35, Раушская наб., д. 4/5Патент, г. Ужгород, ул. Проектная, 4 Редактор А. ВоровичЗаказ 791/3 ВНИИПпо3035,ал ПП Целью изобретения является повышениенадежности работы и упрощение конструкции,На фиг. 1 представлено прицепное устройство для транспортирования стогов привведении под стог; на фиг. 2 - то же, при5транспортировке стога; на фиг: 3 - то же,при освобождении устройства из-под стога.Прицепное устройство для транспортирования Стогов состоит из ваедряемых подстог несущих элементов и средство для фик Осации на этих элементах стога (не показан),Несущие элементы выполнены в виде центрального бруса 1 с...

Номер патента: 1204148

Опубликовано: 15.01.1986

Авторы: Власенко, Литвинов, Пенкин, Распопов

МПК: A01D 90/00, A01F 12/10

Метки: молотилки, передвижной, питания, питатель

...к конкретной соломистости урожая, кг/с;Р -- средняя линейная плотность стебельной массы бурта скирды, наплощадке хранения, кг/м;Верхняя ветвь подъемного планчатого транспортера 14 внедряется под нижнюю часть бурта или скирды, перемещая ниж ние слои стебельной массы относительно рамы 3 со скоростьюР=/соваили7, м/с,2Ч смсгде а - угол наклона верхней ветви подъемного транспортера к поверхности хранения (условно принимается горизонтальной), действительная скорость подъемного транспортера устанавливается на несколько процентов выше с учетом проскальзывания планок подъемного транспортера 14 под нимим слоями стебельной массы),Заборный транспортер 8 посредством двуплечего рычага 9 и гидроцилиндров 10 и 11 перемещается и качается,...

Номер патента: 1205815

Опубликовано: 23.01.1986

Авторы: Затенацкий, Стол, Федоров

МПК: A01D 90/00

Метки: полунавесной, стоговоз, тракторный

...8 и соединяющей грабельныесекции 1 и 3 стягивающими тросами 9.Поворотные кронштейны 5 выполненыф П-образными. Механизмы подъема опорных колес .4 имеют ограничителимаксимального перемещения в видеупоров 10. Фрикционные тормоза 6содержат тормозные ленты 11 с натяжными 12 и опорными 13 тягами и разьемные тормозные барабаны 14, установленные с помощью разъемных подшипников 15 на цапфах 16 заднейграбельной секции 3. Трособлочнаясистема 7 снабжена блоками 17 иимеет кольца 18 для разъединениятросов 9.Стоговоз тракторный полунавеснойработает следующим образом,Задняя грабельная секция 3 доставляется к стогу на передней секции 1 с задвинутыми внутрь секциии зафиксированными в этом положении с помощью тормозов 6 опорнымиколесами 4, Для...

Номер патента: 1207425

Опубликовано: 30.01.1986

Авторы: Луговой, Рой, Рубченко, Шабанова

МПК: A01D 90/00

Метки: прицепная, продукции, сельскохозяйственной, тележка

...изобретения является снижение потерь зерна при формированиимощных вапков.На фиг. 1 схематически представлена прицепная тележка, вид спереди;на фиг, 2 - тб же, вид сверху приразвернутых емкостях.Прицепная тележка для сельскохозяйственной продукции содержитнесущую раму 1, самосвальный накопитель 2, даполнительный бункер 3с расположенными на его дне зерновым 4 и сообщаюЩийся с последнймвыгрузным 5 шнеками и размещеннымиперпендикулярно продольной оси рамы1 тележки двумя рядами штырей 6, направленных в противоположные стороны, а самосвальный накопитель 2 выполнен в виде двух расположенных поширине тележки емкостей 7, установленных на несущей раме 1 посредствомповоротных рам 8, шарнирно соединенных с несущей рамой 1, для поворотана 90 в...

Номер патента: 1218985

Опубликовано: 23.03.1986

Автор: Хромов

МПК: A01D 87/12, A01D 90/00

Метки: скирдовоз

...вала колес 7 и грабельными элементами 12. Для загрузки скирды на платформу 3 скирдовоза трактор 14 движением назад устанавливает агрегат возле скирды 1 положение показано на фиг, 1). Затем гидрокрюком 13 трактора 14 и выдвижением штоков гидроцилинд ров 2 платформа 3 устанавливается в соответствующее положение (фиг. 4), после чего под воздействием гидроцилиндров 11, корпуса которых закреплены шарнирно в кронштейнах 4 платформы 3, а штоки на осях шарниров 10 рамы 8, при этом рама с опорного вала колес 7 с закрепленными грабельными элементами 12 роликами 9, взаимодействуя с направляющими 6 поворотной платформы 3, перемещаясь оборачивается, после этого под воздействием гидро- крюка 13 и гидроцилиндров 2 втягиванием их штоков агрегат...

Номер патента: 1218986

Опубликовано: 23.03.1986

Авторы: Коптев, Пироженко, Чумаченко

МПК: A01D 87/12, A01D 90/00

Метки: копнособиратель, прицепной

...проволочной оплеткой 7. Внутри оболочки помещены пробки 8 с тросом или цепью 9. При помощи пальца 10 гибкое звено соединяется с трубчатыми тягами смежных секций. Внутренние продольные тяги, выполненные из полиэтиленовых труб, имеют концевые металлические наконечники 11 (фиг. 6).Передняя секция с гибким прицепом 12 является приемной частью устройства, расположена под днищем копнителя и, в отличие от остальных грузовых секций, ее тяги 13 могут быть выполнены, например, из стального прутка.Задняя грузовая секция является наиболее сложной и ответственной частью устройства. Она состоит из вертикальной П-образной рамы 14, прикрепленной к продольным боковым скользящим тягам посредтвом жестких наклонных распорок 15 и канатных растяжек...

Номер патента: 1230937

Опубликовано: 15.05.1986

Автор: Постников

МПК: A01D 90/00, B65G 53/04

Метки: пневмоустройство, продуктов, сельскохозяйственных, сыпучих, транспортировки, уборке

...5 для придания ей жесткости в поперечном направлении, а загрузочное устройство выполнено в виде расположенного вдоль всей длины трубопровода 2 и снабженного затвором 6 щелевого отверстия.Элементы 5 для придания секции гибкого транспортного трубопровода жесткости в поперечном направлении выполнены в виде связанных с воздухонагнетательным устройствомпневмокамер, а противоположные кромки щелевого отверстия соединены между собой растяжками (не показаны). Эластичная оболочка 4 образует внутреннюю поверхность транспортного трубопровода. Она выполняется из воздухонепроницаемого и прочного материала.Затвор 6 щелевого отверстия выполнен в виде связанной с одной из его сторон ленты, являющейся краем эластичной оболочки 4 и имеющей поперечно...

Номер патента: 1250207

Опубликовано: 15.08.1986

Авторы: Джамбуршин, Кунгуров, Хромов

МПК: A01D 90/00

Метки: подборщик-транспортировщик, рулонов

...выгрузным клапаном 3, гидроцилиндра 4 подъема кузова заборного устройства 5, установленного в передней части кузова 2, гидроцилиндра 6 привода заборного устройства, подъемного устройства 7 на второй ярус, смонтированного шарнирно в передней части кузова 2, гидроцилинд ра 8 привода подъемного устройства на второй ярус, направляющей 9 второго яруса, установленной подвижно на платформе на высоте, равной диаметру рулона, шарнира 10, привода выгрузного клапана, гидроцилиндра 11 перевода в рабочее и транспорт 1 ое положения. Выгрузной клапан 3 подвешен шарнирно к верху задней части кузова 2.Подборщик-транспортировщик рулонов работает следующим образом. При подъезде к рулону посредствомгидроцилиндра 11 переводят подборщиктранспортировщик в...

Номер патента: 1297756

Опубликовано: 23.03.1987

Авторы: Борисов, Стягов

МПК: A01D 90/00

Метки: волокуша, толкающая

...кронштейнами 22.Верхняя горизонтальная ферма состоит иэ верхнего бруса 4, стержней23, верхнего кронштейна 16 навески,боковых кронштейнов 17 и перемычек 24. 7756 2соединяются с кронштейнами 22, а надругом конце несколько отверстийсоединяются с кронштейнами 31.Волокуша работает следующим обра 5 эсм,Кронштейнами 16 волокуша навешивается на трактор и устанавливаетсяна колеса 9, Блоковые стенки 2 отсоединяются от рамок 8 и раздвигают 10 ся в рабочее положение с ширинойзахвата в зависимости от объемноймассы подбираемого продукта и фиксируются стержнями 3 в соответствующихотверстиях.В зависимости от плотности почвыпрокладками 10 устанавливается минимальный зазор между предохранительными полозьями и почвой. При этомзазор между подбирающими...

Номер патента: 1303075

Опубликовано: 15.04.1987

Авторы: Богачев, Казнин, Казнина, Попов, Сметнев

МПК: A01D 90/00, A01D 91/00

Метки: агрегата, доставки, массы, перерабатывающего, сельскохозяйственной, уборочной, урожайной

...транспортного средства и уменьшить травмирование почвы, После выгрузки зеленой массы из бункера 11 снова приступают к скашиванию.По заполнении бункера 11 комбайн подводят к транспортному средству и выгружают зеле О ную массу в пустук) секцию 5, при этом траектория подъезда комбайна к транспортному средству не совпадает с траекторией предыдущего подъезда, так как каждый последующий подъезд производят со смещением комбайна на ширину секции 5 в направлении продольной оси кузова 3.После заполнения массой всех секций 5производят ее транспортировку в кузове 3 к приемному средству.При подходе к ленточному транспортеру12 транспортное средство устанавливают от него на расстоянии, определяемом длиной направляющих 16, что вследствие улучшения...

Номер патента: 1344227

Опубликовано: 07.10.1987

Автор: Ханс

МПК: A01D 90/00

Метки: подобного, приемно-распределительная, силоса, соломы, тележка, тому

...смежно расположенньгх наклонныхскребковых транспортеров 17 а такЭЭже установленный под ними распределительный поперечный транспортер18 для боковой выгрузки материала изкузова 3, Верхний вал 19 каждоготранспортера 17 смещен относительнонижнего вала 20 в направлении к вто 3 13рой поперечной стенке 16 кузова 3,которая наклонена аналогично транспортерам 17, Между стенкой 16 и обращенными к ней ветвями 21 транспортеров 17 образована шахта 22, расположенная над поперечным транспортером 18. Скребки 23 транспортеров 17выполнены гребнеобразными.Днище кузова 3 выполнено в видескребкового конвейера 24, задний конец которого расположен перед нижними концами транспортеров 17 с образованием отверстия 25 для подачиматериала в направлении к...

Номер патента: 1344280

Опубликовано: 15.10.1987

Авторы: Атман, Лавор, Лосев, Раловец, Рехтман, Тимошек

МПК: A01D 90/00

Метки: волокуша, толкающая, широкозахватная

...боковых стенок относительно задней стенки в рабочем положении, соединены они со стенками при помощи шаровых шарниров. Возможно выполнение тяг 7 с креплением к стенкам при помощи плоских шарниров. Тогда эти шарниры должны быть установлены соосно с шарнирами параллелограмма, а плоскость вращения тяг параллельна плоскости перемещения боковой стенки в вертикальной плоскости.Фиксация боковых стенок в рабочем положении может быть выполнена при помощи кронштейнов, жестко соединенных со стойкой боковинь и с задней стенкой штыЗубья 3 установлены под несущими брусьями задней и боковых стенок. Они выполнены в форме двуплечих рычагов, одно плечо у которых вынесено в поле и опирается на почву, а второе плечо имеет некоторую свободу...

Номер патента: 1349716

Опубликовано: 07.11.1987

Авторы: Кулешов, Хоменко

МПК: A01D 90/00

Метки: одноосный, прицепной, стоговоз

...секции. а рычаги 7 -Г-образными фиксаторами 13 для изданияжесткой формы,Стоговоз работает следующим образом.При использовании стоговоза в качествеволокуши поперечная платформа 1 расположена вертикально, соединенная с ней пальцевая секция 4 находится в горизонтальномположении и соприкасается с землей, а боковые 2 и передняя 3 секции разведены. В этомположении стоговоз зафиксирован с помощью Г-образного фиксатора 10, закрепленного за рычаги гидронавески 7 трактора35(не показан). При движении трактора задним ходом, перемещая стоговоз, производятсталкивание копен или сеносоломистой массы в большие кучи. При загрузке, перемещаястоговоз задним ходом, загоняют пальцевую 40секцию 4 под основание стога или под кучусеносоломистой массы,...

Номер патента: 1358831

Опубликовано: 15.12.1987

Авторы: Локшин, Силуков, Утеев

МПК: A01D 90/00

Метки: стоговоз

...устройства для увязки стога, включающего гибкую сетчатую стяжку 6, передние концы которой закреплены на барабане ручной лебедки 4, а другие концы - на штоках гидроцилиндров 7, установленных по бокам в задней части платформы 2. Гидроцилиндры 7 установлены с возможностью поворота их из горизонтального в вертикальное положение с помощью гибких реактивных тяг 8, соединяющих штоки гидроцилиндров 7 с платформой 2 через стойки 9.Стоговоз работает следующим образом.В транспортном положении (фиг. 1) штоки гидроцилиндроввтянуты, гидроцилиндры и гибкая сетчатая стяжка 6 лежат на горизонтально расположенной платформе 2 стоговоза.Перед погрузкой стоговоз подают к торцу стога, включают гидроцилиндры 7. При выдвижении штоков гидроцилиндры 7...

Номер патента: 1360633

Опубликовано: 23.12.1987

Авторы: Лукьянчук, Черепащук

МПК: A01D 90/00

Метки: измельченной, массы, перевозки, силосной, средство, транспортное

...чертеже изображено транспортное средство для перевозки измельченной силосной массы.Транспортное средство содержит решетчатый разравниватель 1, установленный поперек кузова 2 в верхней его части. Раз О равниватель 1 жестко прикреплен к кронштейнам 3, размещенным вдоль левого и правого бортов кузова 2 с возможностью перемещения по направляющим, установленным на бортах. В передней части кузова 2 к борту прикреплены гидроцилиндр 4 и рычаг 5, шарнирно соединенный с гидроцилиндром 4, и тягой 6 - с кронштейном 3 разравнивателя 1. Гидроцилиндр 4 соединен с гидросистемой трактора через двухходовой распределитель 7 с приводом его регулирующего органа от кронштейнов 3 через поводок 8.Транспортное средство работает следуюцим...

Номер патента: 1360634

Опубликовано: 23.12.1987

Авторы: Андрусенко, Гильмханов, Журов, Шумейко

МПК: A01D 90/00

Метки: штабелеобразователь

...тюки упор 14 и стенку 15. После поперечного транспортера расположен механизм 16 загрузки платформы-подъемника, имеющий в противоположном конце конечный выключатель 17. Механизм 16 снабжен поворотным гидроцилиндром 18, связанным с ним через рычаг-шарнир 19. Платформа-подьемник 20, установленная параллельно механизму 16, имеет гидроцилиндр 21 подъема и конечный выключатель 22. Платформа-подъемник посредством шарнира 23 закреплена на раме 24, установленной на колесном ходе 25 и 26, Имеется спица 27 для транспортировки штабелеобразователя.В бункер-накопитель укладываются навалом тюки 28.Штабелеобразователь работает следующим образом.Выгруженные из транспортного средства в бункер-накопитель 1 тюки 28 перемещаются донным транспортером 2 к...

Номер патента: 1360635

Опубликовано: 23.12.1987

Авторы: Жебин, Королев, Ровинский, Фесюн

МПК: A01D 90/00, A23K 3/03

Метки: прицепное, стогов, транспортирования

...изобрегения по авт. св. Юо 1192701,Целью изобретения является улучшение сохранности транспортируемых стогов корма посредством введения в них консерванта. 10На фиг. 1 изображен центральный брус устройства для транспортирования стогов с устройством для введения консерванта в положении ввода под стог; на фиг. 2 - то же, в положении транспортирования стогов; на фиг. 3 - то же, в положении вывода уст 15 ройства из-под стога; на фиг. 4 - инъектор.Устройство состоит из установленной на центральном брусе 1 трубы 2, на которой имеется штуцер с резьбой 3 для подсоединения шланга от емкости с консервантомфумигантом, крепежная планка 4, обеспечиваюшая жесткое положение трубы на среднем брусе устройства, инъекторы 5 с отверстиями 6 на заостренном...

Номер патента: 1360636

Опубликовано: 23.12.1987

Авторы: Павилс, Романов

МПК: A01D 90/00

Метки: сеноуборочная

...съемным. К передней стенке кузова 12 крепятся ложемент 13 и ограничитель 14, второй конец которого прикреплен к загрузочному патрубку 3.Машина работает следующим образом. 25 При подборе валка материал с помощью пневмотранспортера 1 и пристыкованного к нему загрузочного патрубка 3 направляется в кузов 12. При этом захват 10 каретки 8 взаимодействует с выступом 5 загрузочного патрубка 3, удерживая последний в верти- ЗО кальном положении усилием гидроцилиндра 11. После заполнения кузова 12 сено- уборочная машина подьезжает к месту выгрузки (хранилигцу), где происходит смена патрубков для изменения направления струи выгружаемого из кузова материала.При этом с места водителя включается гидроцилиндр 11, шток которого перемещает каретку 8 на...

Номер патента: 1373616

Опубликовано: 15.02.1988

Авторы: Власов, Игнатов, Миркитанов, Якутин

МПК: A01D 90/00, B62D 63/06

Метки: массы, прицеп, растительной, сбора, транспортировки

...удлинителя 13 и прицеп опускается на грунт. В конце хода маятгпиковый рычаг 19 воздействует на ры -чаги открытия (не показаны) эамконого устройства 10. Механизатор включает гидроцилиндры 6 и 2 при этомпередций удлинитель 7 и задний удлинитель 13 открываются, занимая положение, показанное на фиг. 3, При открытии удлинителей 7 и 13 наконечникипальцев 3 (фиг. 3, разрез А-А) сходятс выступов опорных полок 9 и 14.В положении, когда прицеп опущен на грунта удлицители 7 и 13 открыты, пальцы3 касаются грунта. В таком положениина пальцы 3 можно надвигать солому,сено и другой груз (фиг, 4).Возможна и другая технология загрузки прицепа, при применении которой тягач перемещает прицеп за боковую сницу 2 в направлении раскрытыхудлинителей 7 и 13...

Номер патента: 1380665

Опубликовано: 15.03.1988

Авторы: Павилс, Романов

МПК: A01D 90/00

Метки: прицеп, самопогружающе-разгружающийся

...2,поворачиваясь, захватывает своимнильчатым концом упор 15 на тросе 13,поднимает подборщик 17 и отключаетего привод 18, как показано на фиг.6,Пружина 12, сжимаясь, удерживает трос13 в натянутом положении. В концеповорота сницы 2 толкатель 10 поворачивает храповик 6, устанавливая захваты 7 в положение, при которомупор 4 на тросе 13 не взаимодейст 65 2вует с ним. Такое положение захватов7 храповика 6 показано на фиг. 5.При этом нес подборщика через трос13 и упор 15 принимает на себя вильчатый конец сницы 2.В таком положении прицеп переезжает на поле, где переводится в рабочее положение, показанное на фиг,2.С помощью гидроцилиндра 3 поворачивается сница 2, смещая прицеп относительно трактора 1. При этом для нормальной работы общего...

Номер патента: 1384262

Опубликовано: 30.03.1988

Автор: Данн

МПК: A01D 90/00

Метки: стоговоз

...чего ригель 7 выходит из зацепления с выступами 10 и 11, расположенными на кронштейне 3, и входит в зацепление с выступами 12 и 13, расположенными на корпусе 4 откидной тележки. По мере дальнейшего подъема ригель 7 посред- ством оси 6 и выступов 12 и 13 вращает откидную тележку вокруг оси 5. При 5 этом поперечная балка 1 под действием собственного веса ложится на землю.Затем гидронавеску 14 соединяют посредством пальцев с проушинами 20 и движением трактора вперед внедряют штырь 2 под стог. Для большей устойчивости штыри 2 имеют оперение 19, которое под действием веса стога врезается в почву и служит при этом направляющей для прямолинейного движения без возможного изгиба .самого штыря 2. Штыри 2 должны быть на 200-300 мм длиннее...

Номер патента: 1395185

Опубликовано: 15.05.1988

Авторы: Попов, Свинарчук, Смирнов

МПК: A01D 45/06, A01D 90/00

Метки: накопитель, стеблей

...Чтобы цапфа не выпала иэ проушины 23, на цапфе закреплены два кольца 24. Таким образом,проушина 23 может быть повернута во. -круг пальца 21, а цапфа 16 балки 7может быть повернута в отверстиипроушины 23. С левой стороны балка 7крепится к полозу 2 через щеку 25,в которой выполнен сужающийся паэ.В этот паэ заходит утонченная частьцапфы 17, Удерживается цапфа 17 вщеке 25 при помощи фиксатора, приводимого в действие рычагом 26. Поворот балки 7 осуществляется рычагом 27,который крепится на цапфе 17. Накопитель стеблеи работает следующим образом.Перед накапливанием копны коленчатые балки 6 и 7 устанавливают и фиксируют при помощи рычагов 13 и 26 так, чтобы колена балок были в верх-, нем положении, а задние сережни 10 надеты на концы...

Номер патента: 1438653

Опубликовано: 23.11.1988

Авторы: Мирошников, Перфильев, Титаренко

МПК: A01D 90/00

Метки: балки, колесными, механизм, опускания, откидными, подъема, поперечной, стоговоза, тележками

...горизонтальной оси. Один конец рычага 22 имеет возможность взаимодействия с гибкой связью 16, а другой конец подпружинен и связан с помощью тросовой тяги 23, пропущенной через блок 12, установленный с помощью кронштейна 13 на траверсе 3; в кабину трактора,Механизм работает следующим образом.При загрузке стога трактор с навешенной на его гидронавесное устройство траверсой 3 и подсоединенным к ней с помощью чалочных цепей 20 рамой 1 стоговоза останавливается напротив стога. При включениигидронавесного устройства траверса3 опускается на землю, чалочные цепи20 отсоединяются от штырей 4, Тракторс освобожденной траверсой 3 подъезжает с другой стороны лежащей на. земле рамы 1 стоговоэа, осуществляетсяее сцепка с траверсой 3 с помощьюзахватов...

Номер патента: 1463180

Опубликовано: 07.03.1989

Автор: Васьковский

МПК: A01D 90/00

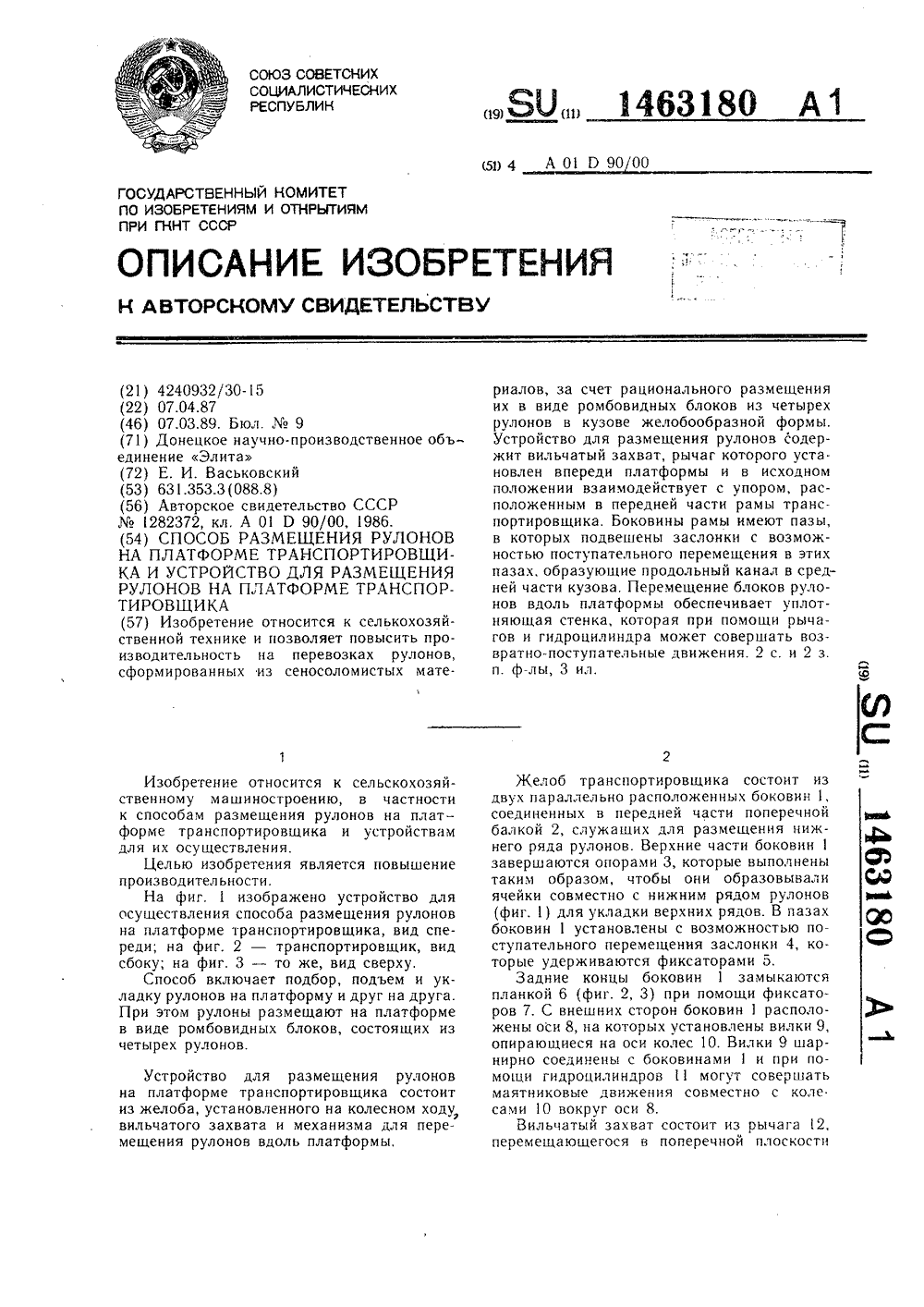

Метки: платформе, размещения, рулонов, транспортировщика

...10 15 рех рулонов перемешают в заднюю часть кузова при помощи уплотняющей стенки 17, которая приводится с помощью гидроцилиндра 21 и рычажной системы (фиг. 2).Перемещение блока вдоль платформы осуществляют на шаг, равный длине рулона. Возвращают уплотняющую стенку 17 в исходное положение и формирование следующего блока из четырех рулонов осуществляют в изложенной ранее последовательности. Процесс повторяют до полного и плотного заполнения кузова транспортировщика, огра 50 Устройство работает в агрегате с трактором 22 и шарнирно подсоединено к задней тяге 23 трактора 22 фиксатором 24. Тяга 23 может совершать движения по вертикали при помощи гидропривода, установленного на тракторе 22 (не показано).20Устройство для размещения рулонов на...

Номер патента: 1482583

Опубликовано: 30.05.1989

Авторы: Баушев, Журов, Киреев, Попович, Хромов

МПК: A01D 90/00, B60P 1/48

Метки: большой, выгрузки, массы, погрузки, рулонов, сена, соломы, транспортирования, тюков

...1 установлен транспортер 11,Машина работает следующим образом.Оператор направляет машину так, чтобытюк попал в открытый зев захвата 7, приэтом параллелограммный механизм находится в нижнем положении, После этого тюксжимается захватоми при помощи гидроцилиндра 9 поворотный рычаг 2 переме. щает тюк на платформу. Благодаря наличию параллелограммного механизма тюк совершает плоскопараллельиое движение, ипоэтому его опорная поверхность параллельна платформе транспортного средства 1,При подъеме тюка гидроцилиидр 10 давит на опорный рычаг 3, который через каток 8 опирается на грунт, повышая устойчивость транспортного средства,При переходе центра тяжести груза через ось 4 поворотный рычаг 2 через гидро- цилиндр 10 увлекает за собой опорный...

Номер патента: 1491391

Опубликовано: 07.07.1989

Авторы: Вашкявичюс, Захаревич, Ковбаса, Кунах, Тоторайтис, Шименас

МПК: A01D 90/00

Метки: кормов, питатель-перегрузчик

...из ограниченной боковыми стенками 1 15 и 2 площадки 3, заключенный в корпу 4 загрузочный транспортер 5, на конце которого установлены дозаторы 6 и отгрузочный транспортер 7. Стенки 1 и 2 закреплены к корпусу 4 загрузоч ного транспортера 5 с возможностью вращения вокруг шарнирно вертикальных осей 8 и через рычажные механизмы 9 1и 10 связаны с гидроцилиндрами 11 и 12, имеющими контакт с концевыми вы ключателями 13. Причем боковая стенка 1 приемной платформы выполнена плоской, а боковая стенка 2 по дуге окружности направленной вогнутой поверхностью к площадке 3 с радиусом, 30 равным ширине загрузочного транспортера 5 и длине плоской стенки 1.Питатель-перегруэчик работает следующим образом.Корм из транспортного средства (не показано)...

Номер патента: 1491392

Опубликовано: 07.07.1989

Авторы: Гильмханов, Шумейко

МПК: A01D 90/00

Метки: штабелеобразователь

...расположен механизм загрузки платформы-польемника 16, ссчснэшссй н противоположном конце конечный выключатель 17. Механизм 16 снабжен н)воротным гилроцилинлром 18, сня гднпый с шсм через рьсчас шарнир 1 с). Плат- З 5 форма-подьемник 20, установленная параллельно механизму 16, имеет гидроцилиндр 21 силъемд и кснсечный выключатель 22. Платформ д-под ьем пик посредством шарнира 23 здкрсп,и нд на раме 24, установленной в 40нс)н) очерель нд колесном холе 25 и 26. Имеегся спица 27 для транспортировки штабе. еобрдзонателя. В бункер-накопитель укладындн)тся наид,сом тюки 28.11 д п.сдтформе-польемнике имен)тся с ассрдн,сяк,щие 29,111 тдбелеобрдзователь работает следу осцим образом.Выгруженные из транспортного срелстза н с)ункер-накопитель 1...

Номер патента: 1491393

Опубликовано: 07.07.1989

Автор: Прекерис

МПК: A01D 90/00

Метки: корма, развертывания, рулонов, стебельчатого

...4 осей кдт) шки, чехдни )ч поджатия рулона, состояпий из Основных си,овых цилиндров 5 и дон)лниГельнцх силовых пилиндрсв 6 (исоки 7 ПСр 1)ЫХ П;1 ри 1 рпо Х КрСПЛС.НЫ И; Кори) ссилоцх Пи,Ипро 6), Очесцвдк)ции б;1 к- бди 8, бункер 9, выгрузной траппортер 10. 11 дружный конец итока 11 Ото ут под прячцч уггсо в ертикз)ьной и,ОскостиУстройс гс рдсн дет с, сдуюпич спрд- .)1.11 ри включении псдсюцего транспортераОчередной рулсн переходит нз Врдщдк)- пееся устройств 3, при этом ось катушки рулона попадает В напраляк)цие 4 111 ружый кснеп п 1 с)к 1 1си,Оыч п 1,и.11)ох 1 6 прижич,ст с)сь, 3 с,е 10 атель 31), 13 )х,ОИ к Вр;1 пак)ечу усГроис ГуОссцвзюпий 3 ардбдн 8 пос,13131) снп. ы)е ссбс,11 чть ко)51, которыи 31 гр).)нь транспортером...

Номер патента: 1528370

Опубликовано: 15.12.1989

Авторы: Воропаев, Еременко, Лебедев, Литвинов, Мещеряков, Мнацаканов, Недовесов, Песков, Распопов

МПК: A01D 90/00

Метки: стоговоз

...колесные опоры, включающие колеса 3, вертикальные оси 28 поводков 29 с амортизаторами 30, расположенными в корпусе 31, имеющем винтовое устройство для регулировки предварительного сжатия пружины амортизатора Передние колеса 3 связаны с опорными стойками 5 шарнирно, с поперечно-горизонтальными осями шарниров при помощи параллелограммного ме.ханизма 4.Заднис ходовые колеса 2 установлены ча поворотных кроншуейнах 14, соединенных шарнирно с продольными боковыми баллами 17 горизонтальной 11-образной рамы 1. Лля изменения положения всех колес в продольно-вертикальной плоскости, для опускаия или подъема стоговоза на горизонтальн)й плоскости, для опускания или подъема стоговоза на горизонтальной П-образной рамеустановлены силовые гидро-...

Номер патента: 1544264

Опубликовано: 23.02.1990

Автор: Сысоев

МПК: A01D 90/00

Метки: полунавесной, стоговоз

...с прицепной серьгой трактора (не показана).Стоговоз работает следующим образом.Трактор подвозит стоговоз к стогу. Гилросистемой трактора рама 1 стоговоза, а именно брусья 2 и 3, поднимается до максимального верхнего положения. Штокам гидроцилиндров 12 и 13 сообщают обратный ход. Звенья 9 и 10, перемещаемые гидроцилиндрами 12 и 13, выводят ось 6 с ходовыми колесами 7 за пальцевый брус 2. Гидросистемой трактора рама 1 с пальцами 4 опускается на грунт и затем подталкивается под стог, После введения пальцев 4 под стог гидросистемой трактора посредством спиц 14 и 15 поднимается рама 1, а именно пальцевый 2 и дополнительный брус 3 и консольные концы пальцев 4, свободные концы пальцев 4 опираются на грунт, Далее гидроцилиндры 12...
