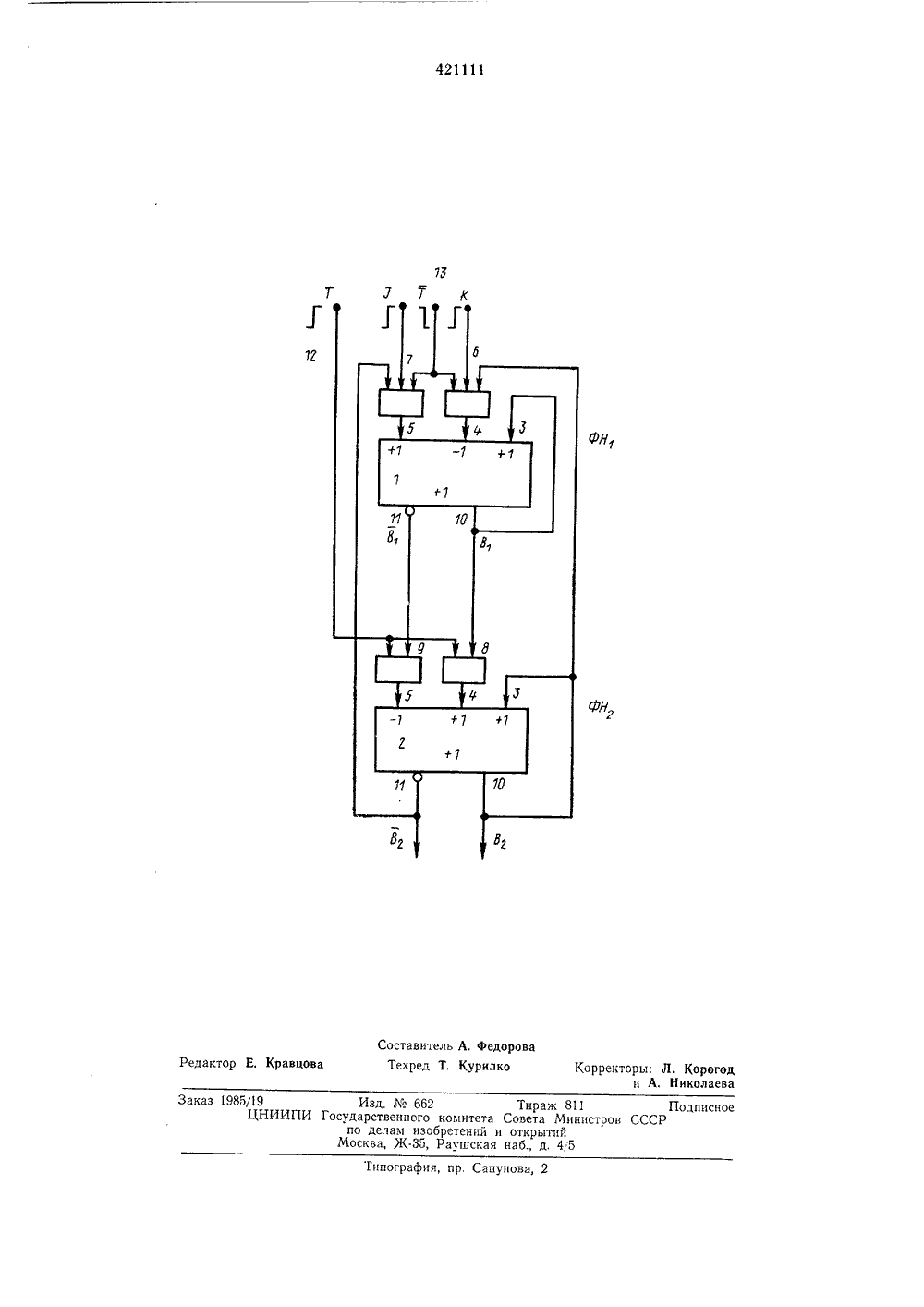

1 ц 1 42 ИИ О ПИЗОБРЕТЕНИЯ Союз Советских Социалистических Республикс п исоединением заявк осударстеенный хамитеСовета Министров СССРпо делам изобретенийи открытий) Заявите 54) 1-К-ТРИ ГГЕ Триггер можествах дискретноцой техники,Известен тригнейрон с прямимеющими пороми и одним топрямой выход сщим входом. сигнаальт быть использован в устро й автоматики и вычислител гер, солержащии формальныи ым и инверсным выходами, г +1, с двумя возбужлающирмозящим входами, в котором оелинец с первым возбуждаюПредложенный 1-К-триггер отличается от известных тем, что в него введен второй аналогичный формальный нейрон, первый и второй элементы ИЛИ на три входа, подключенные своими выходами соответственно ко второму возбуждающему и тормозящему входам первого формального нейрона, первый и второй элементы ИЛИ на три входа, выходы которых соединены соответственно со вторым возбуждающим и тормозящим выходами второго формаль 1 ого нейрона, причем прямой и инверсный выходы первого нейрона соединены соответственно с первыми входами первого и второго элементов ИЛИ ца лва входа, вторые вхолы которых соединены с шиной тактовых сигналов, а прямой и ицверсцыц выходы второго формального нейрона соединены соответствешо с первыми входамц первого и второго элементов ИЛИ ца три входа, вторые входы которых соединены с информационными ницами, а третьи входы полключены к шине инверсных тактовылов.Все это позволяет расширить функцые возможности триггера. На чертеже приведена схема 1-К-триггера,который содержит формальные нейроны (ФН) 1 и 2, каждый из которых имеет порог +1, два возбуждающих (положительных) 3, 4 и один тормозящий 5 (отрицательный) входы с елицичными весами, и два входных элемента ИЛ 1 Л 6, 7 и 8, 9, выходы которых соединены с одним из положительных входов и отрицательным входом. Элементы ИЛИ 6, 7 ФН 1 имеют по три вхола, а второго ФНе 8, 9 - по лва входа. Прямой выход 10 каждого ФН соелццсц со своим же первым положительным вхолом 3. Прямой 10 и инверсный 11 выходы ФНсоединены со входами эле ментов ИЛИ ФН вторые входы которыхсоединены междх собой и образуют вход для тактирующих сигналов 12 (Т), Выходы ФН, соединены с первыми входами элементов ИЛ 1 Л 6, 7 ФН,. Вторые входы этих элементов являются входами 1 и К триггера, а третьи входьэтих элементов 11 ЛИ соедипены между собой и с шиной 13 (Т) для инверсного зцачсцця тактирующих сигналов.В исхолцом состоянии отсутствует такти рующцй сигнал, т. е. Т=0, а Т=1, При этомтриггер может находиться либо в состоянии0, либо 1. Оба эти состояния триггера устойчивы.Допустим триггер находится в состоянии 0. Это означает, что В,=В=О. ФН не возбуждеп, так как в нем возбуждены один положительный и один отрицательный входы (связанпые с элементами ИЛИ, так как Т = 1), сумма весов которых меньше порога (+1). Следовательно, состояние ФН устойчиво. В ФН возбужден отрицательный вход, связанный с В поэтому состояние ФН, также устойчиво.Устойчиво также единичное состояние триггер а, когда В - -- В = 1, благодаря обратным связям с прямых выходов нейронов к своим же положительным входам.При отсутствии тактирующего сигнала (Т= 0) изменение информации на входах 1 и К не влияет па триггер.Допустим триггер находится в состоянии 0 и 1=1, К==-О. Пока Т=О, т. е, Т=1, сигнал 1 не действует на ФНь При поступлении тактирующего сигнала Т = О, вследствие чего положительный вход ФНь связанный с элементом ИЛИ, остается возбужденным (так как 1= 1), а тормозящий вход гасится (так как К = 0), ФН, возбуждается, т. е. В = 1. Этот сигнал не может возбуждать ФН пока Т = 1. При снятии тактирующего сигнала высокий потенциал выхода В, поддерживает ФН в возбужденном состоянии и одновременно возбуждает ФН, т. е. получается В = 1.Таким образом, положительный перепад тактирующего сигнала переключает ФН а отрицательный перепад - ФН В итоге после одного тактирующего импульса триггер переключается из состояния 0 в состояние 1.В этом состоянии, когда В = 1, 1 = 1, К = О, при повторном поступлении тактирующего сигнала состояпие ФН;, следовательно и состояние всего триггера, не изменится, так как при Т = 1, Т = 0 оба входа ФН остаются возбужденными, причем положительный вход - от сигнала 1, отрицательный вход - от сигнала В.Таким образом, вход 1 соответствует входу 5 (установки 1) Р-триггера. Аналогич го нейрона соединены соответственно с первыми 40;входами первого и второго элементов ИЛИпа два входа, вторые входы которых соединены с шиной тактовых сигналов, а прямой и инверсный выходы второго формального ней 5 о 15 25 30 35 ным образом можно показать, что вход К соответствует входу Р (установки 0) Л-триггера.При соединении входов 1 и К со входом Т или при подаче на входы 1 и К постоянного низкого потенциала (1= К=О), триггер изменит свое состояние на противоположное при каждом поступлении тактирующего сигнала Т, т. е. превратится в триггер со счетным входом или, в так называемый, Т-триггер.Если на вход 1 подавать прямое значение информационного сигнала (В), а на вход К - его инверсное значение (0), предлагаемый 1-К-триггер превратится в синхронный 0-тр игге р. Предмет изобретения 1-К-триггер, содержащий первый формальный нейрон с прямым и инверсным выходами, имеющими порог +1, с двумя возбуждающими и одним тормозящим входами, в котором прямой выход соединен с первым возбуждающим входом, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, в него введен второй аналогичный формальный нейрон, первый и второй элементы ИЛИ на три входа, подключенные своими выходами соответственно ко второму возбуждающему и тормозящему входам первого формального нейрона, первый и второй элементы ИЛИ на два входа, выходы которых соединены соответственно со вторым возбуждающим и тормозящим входами второго формального нейрона, причем прямой и инверсный выходы первого формального рона соединены соответственно с первыми входами первого и второго элементов ИЛИ на три входа, вторые входы которых соединены с информационными шинами, а третьи входы подключены к шине инверсных тактовых сигналов.421111 7 г едактор Е. Изд.662 Тираж 811 Государственного комитета Совета Министров по делам изобретений и открытий Москва, Ж.35, Раушская наб., д, 4,5
