Резервированный триггер

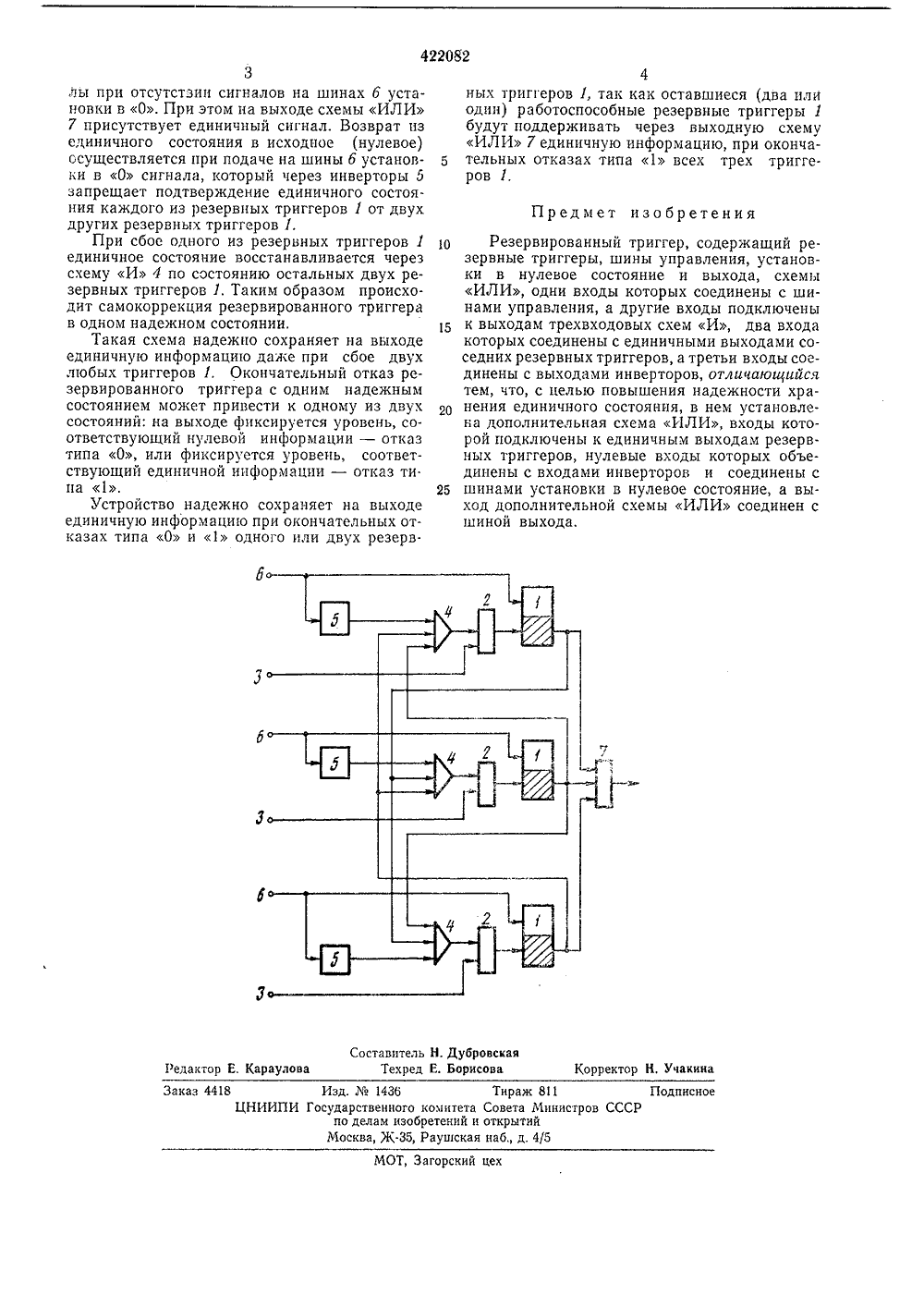

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ щ 422082 Союз Советских Социалистических Реслублик(51) М,1 л. Н 031 с 3/28 дццепцем заявки М -асудврственный комитетСовета Министров СССРаа делам изобретенийи открытии(54) РЕЗЕРВИРОВАННЫЙ ТРИГГЕ Изобретение относится к области вычислительной техники и автоматики и может использоваться в устройствах дискретного действия, в переключающих и управляющих схемах, а также в других устройствах, где необходимо наличие элемента с одним надежным состоянием.Известен резервированный триггер, содержащий резервные триггеры, шины управления, установки в нулевое состояние и выхода, схе- и мы ИЛИ, одни входы которых соединены с шинами управления, а другие входы подключены к выходам трехвходовых схем И, два входа которых соединены с единичными выходами соседних резервных триггеров, а третьив входы соединены с выходами ицверторов.Целью изобретения является повышение надежности хранения единичного состояния.Для этого в предлагаемый триггер введена дополнительная схема ИЛИ, входы которой 20 подключены к единичным выходам резервных триггеров, нулевые входы последних объединены с входами инверторов и соединены с шина-. ми установки в нулевое состояние, при этом выход дополнительной схемы ИЛИ соединен с шиной выхода.На чертеже представлена схема предлагаемого устройства.Оно состоит йз трех резервньк триггеров 1, трех схем ИЛИ 2, соединенных одними вхо- ЗО дами с управляющими входами 3, а другими подключенных к выходам трехвходовых схем И 4. Два входа каждой схемы И 4 соответствующего триггера 1 соединены с единичными выходами двух других резервных триггеров 1, а третий вход каждой схемы И 4 соединен с выходом инвертора 5. Входы трех инверторов 5 связаны с шинами 6 установки в О, которые непосредственно подключены к нулевым входам резервных триггеров 1. Единичные выходы трех резервных триггеров 1 соединены с входамц дополнительной схемы ИЛИ 7, выход которой является выходом устройства.Устройство работает следующим образом.При подаче сигнала на вход шины 6 резервные триггеры 1 устанавливаются в нуле вое состояние, и на выходе схемы ИЛИ 7 присутствует сигнал О. Сигналы с входов 3 через схемы ИЛИ 2 поступают на резервные триггеры 1 ц устанавливают их в надежное единичное состояние, которое обеспечивается тем, что на единичном входе каждого резервного триггера 1 постоянно присутствуют потенциальные сигналы, поступающие. через схемы ИЛИ 2 со схем И.4; на два входа которых подаются потенциальные сигналы с единичным выходов остальных двух резервных триггеров 1, а на третьи входы.схезт-И 4 через инверторы 5 подаются разрешающие потенциаКорректор Н, Учаки 1 едакто Заказ 4 араулова Изд.1436сударственногопо делам изобМосква, Ж 35, Р дписное ИПИ МОТ Загорскии цех 3лы при отсутстзии сигналов на шинах б установки в О. При этом на выходе схемы ИЛИ 7 присутствует единичный сигнал. Возврат цз единичного состояния в исходное (нулевое) осуществляется при подаче на шины б установки в О сигнала, который через инверторы 5 запрещает подтверждение единичного состояния каждого из резервных триггеров 1 от двух других резервных триггеров 1.При сбое одного из резервных триггеров 1 единичное состояние восстанавливается через схему И 4 по состоянию остальных двух резервных триггеров 1. Таким образом происходит самокоррекция резервированного триггера в одном надежном состоянии.Такая схема надежно сохраняет на выходе единичную информацию даже при сбое двух любых триггеров 1, Окончательный отказ резервированного триггера с одним надежным состоянием может привести к одному из двух состояний: на выходе фиксируется уровень, соответствующий нулевой информации - отказ типа О, или фиксируется уровень, соответствующий единичной информации - отказ ти па 1.Устройство надежно сохраняет на выходе единичную информацию при окончательных отказах типа О и 1 одного или двух резерв 4ных трип еров 1, так как оставшиеся (два или один) работоспособные резервные триггеры 1 будут поддерживать через выходную схему ИЛИ 7 единичную информацию, при оконча тельных отказах типа 1 всех трех триггеров 1. Предмет изобретения 1 О Резервированный триггер, содержащий резервные триггеры, шины управления, установки в нулевое состояние и выхода, схемы ИЛИ, одни входы которых соединены с шинами управления, а другие входы подключены к выходам трехвходовых схем И, два входа которых соединены с единичными выходами соседних резервных триггеров, а третьи входы соединены с выходами инверторов, отличающийся тем, что, с целью повышения надежности хранения единичного состояния, в нем установлена дополнительная схема ИЛИ, входы которой подключены к единичным выходам резервных триггеров, нулевые входы которых объединены с входами инверторов и соединены с 25 шинами установки в нулевое состояние, а выход дополнительной схемы ИЛИ соединен с шиной выхода. Тираж 811омитета Совета Министров СССРетений и открытийаушская наб д. 4/5
