Электронный программатор

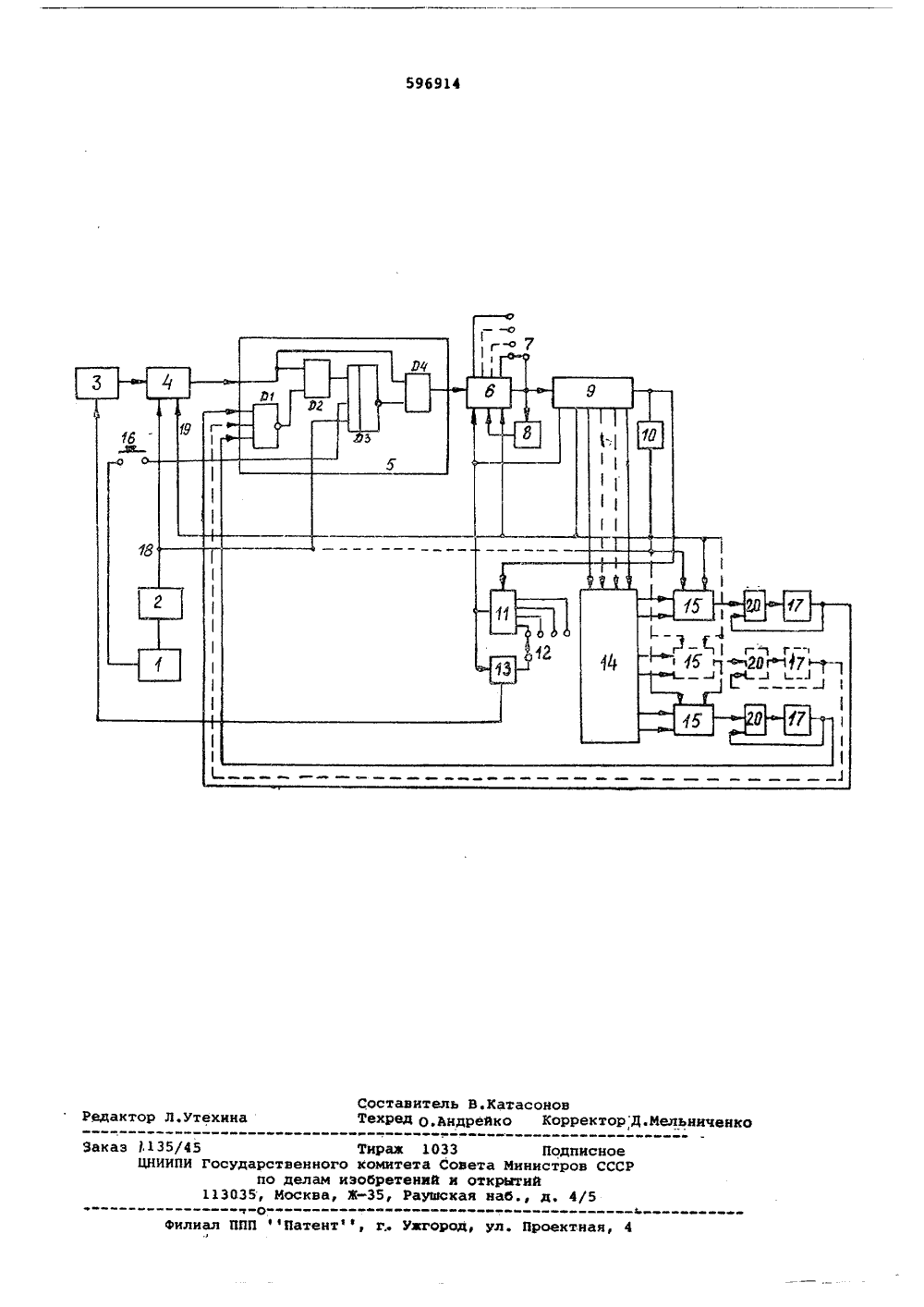

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Созовских Социалистических Республикаарврвтвввныв вамвтвтваввтв Мвнватрав ввОРвв даава вваарвтвввав втврытвв иорите Ди 681 1185 в :658.52,011.56 (088.8) 3) Опубликовано 050378.бволлетень ввв Дата опубликования описан(72) втор изобретения ф.флаксма Заявител ЭЛЕКТРОННЫЙ ПРОГРАИМЛТОР ол ра а О ом е Изобретение относится к об иавтоматики и предназначено дл п ьзования в системах программного уп в-ления различными технологическимипроцессами. бПо основному авт.св. (В 411435 известен электронный программатор.Однако такой программатор недостточно надежен.Целью изобретения является повышние надежности программатора.Эта целЬ достигается тем, что предложенный электронный программатор содержит коммутатор, блок переключениярежимов и элементы И, первые входыкоторых подключены к блокам выходныхкоманд, а вторые входы и выходы - т(управляемым агрегатам, соединеннымсо входами блока переключения режимов,выход которого подключен к задатчику 3)длительности циклов, а входы - к блоку деления частоты и через коммутаторк источнику питания,На чертеже дана структурная схемаэлектронного программатора. 25Программатор содержит источник питания 1, узел 2 автоматической установки исходного состояния, генератор3 синусоидальных колебаний, блок 4деления частоты, блок 5 переключения 30 режимов, задатчик 6 длительности циклов, переключатель 7 базового интерва" ла времени, узел 8 автоматического сброса задатчика длительности цикла, распределитель импульсов 9, узел 10 автоматического сброса программатора, узел 11 счета рабочих циклов, переключатель 12 числа циклов, узел 13 автоматической остановки программатора, коммутационное поле 14, блоки 15 выход ных команд, коммутатор 16,управляемые агрегаты 17, шину 18 установки в исходное состояние, шину 19 сброса программатора и элементы И 20.Программатор работает следующим обПри включении источника питания 1 узел 2 осуществляет автоматическую установку программатора в исходное состояние. В это же время начинает работать генератор 3, выходной сигнал которого поступает в блок деления частоты 4, так как его вход заперт. На коммутационном поле 14 набирают заданную программу, для чего перемычками (на чертеже не показаны) соединяют гнезда, одни из которых соединены с выходами распределителя импульсов 9, а другие - сс входами блока выходных оманд. Переключателем 7 устанавливаЮт дЛительность рабочего цикла, а уэ. лом счета рабочих циклов 11 - число рабочих циклов. При нажатии кнопки фПуск отпирается вход блока деления частоты 4 и поступаищего на него колебания генераторапреобразуются и импульсы, период следования которых определяется коэффициентом деления делителя. Эти импульсы поступают на блок 5 переключения режимов. Если с датчика нормальной работы агрегатов 39 подаются единицыф, т.е. все агрегаты рабстают нормально, то с выхода блока переключения режимов проходят импульсы на вход задатчика 6 длительности циклов. При этом с его выхода 16 снимаются импульсы с периодом следования, определяемьм положением переключателя 7. Эти импульсы поступают на узел 8 автоматического сброса. эа" датчика длительности цикла и на рас- еЕ пределитель 9 импульсов, с которого последовательно во времени распределяются по гнездам коммутационыого поля 14. Последний импульс заданного цикла с выхода распределителя 9 поступает на входузла 10 автоматического сброса программатора, который устанавливает блоки 41 6, 9 и 15 в исходное состояние, подготавливая нрограм"матор к новому циклу работы. Этот же импульс поступает на счетчик узла 11 диета рабочих циклов. Как только программатор отработает заданное число циклов, с выхода узла 11 через переключатель 12 числа циклов к узлу 13 поступает импульс, преобраэуюцийся в потенцйал, который, воздействуя иа генератор 3, останавливает работу программатЬра, При ненормальной работе любого иэ агрегатов 17 с выхода соответствующего ему датчика нормаль" ной работы выдается нуль, что приводит к запрещению прохода сигнала с блока 4 деления частоты на эадатчик 6 длительности циклов. При этом агрегаты технологической линни прекращают работу. Кроме того, нулевой сигнал с датЧика нормальной работы неисправного агрегата, поступая на входы соответствующих этому агрегату элементов И 20, запрещает прохождевие конд на неисправнйй агрегат с блока ыходных команд.Для повторного пуска агрегатов в работу по программе срабатывает коммутатор 16, подающий единицу на вход блока переключения режимов 5, к тем самым раэрешаеций проход управляющих сигналов на задатчик б длительности циклов.Изобретение позволяет исключить брак на ряде производств благодаря возможности останова технологической линии и блокировке работы неисправных агрегатов, а также уменьшить простои линии из-за неисправности отдельных агрегатов благодаря возможности нового пуска исправных агрегатов по программе.Формула изобретенияЭлектронный программатор по авт.св. В 411435, о т л и ч а ю щ и й с я тем, что, с целью повиаения надежности программатора, он содержит коммутатор, блок переключения режимов и элементы И, первые входы которых подключенык блокам выходных команд, а вторые входы и выходык управляемьм агрегатам, соединенным со входами блока переключения режимоэ, выход которого подклю" чен к задатчику длительности циклов, а входы - к блоку деления частоты и через коммутатор к источнику питания596914 Составитель В.КатасоновТехред О,йндрейко КорректорД.Мельниченко Редактор Л.утехина филиал ППП фПатентфф, г, Улгород, ул. Проектная, 4ше вш ш шаварш веаавшшв аевев ш ав ве ее вава Заказ 1,135/45 Тираж 1033 Подписное ЦНИиПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Ф - о
