Патенты с меткой «грохот»

Номер патента: 961789

Опубликовано: 30.09.1982

Авторы: Дуденков, Ройзман, Хворостяной, Шубов

МПК: B07B 1/12

Метки: грохот, компонентов, металлолома, разделения, сортировки

...надрешетного продукта верхнего сита, надрешетного продукта нижнегосита и подрешетного продукта, обозначенные 4,5 и 6 соответственно, а также вибропривод обоих сит (не показан).Верхнее сито 1 выполнено в виде листового решета с прямоугольными ячейками 7, 961789при этом прямоугольные ячейки верхнего сита выполнены при следующих соотношениях размеров:ь =0,75 - 1,5=3,5 - 6,где а -ширина ячейки;Ъ -расстояние между ячейками в продольном направлении;с -расстояние между ячейками в поперечном направлении;1-длина ячейки.Расстояние между колосниками 8 нижнего сита целесообразнее выполнить равным 0,33 - 0,5 ширины ячейки верхнего сита.Ма гнитную фракцию бытовых отходов через течку 3 подают на верхнее сито 1. В результате вибрации сит под действием...

Номер патента: 963574

Опубликовано: 07.10.1982

Авторы: Лукьяненко, Трубицын

МПК: B07B 1/40

Метки: грохот

...показавпредлагаемы грохот, продольный разрез на фиг, 2 - узел 1 на фиг, 1..(механизм натяжения струнной просеивающей поверхности с буферньдк уст ройством,) на Фиг, 3 - разрез А-А на Фиг. 1.Грохот содержит короб 1, струнную просеивающую поверхность 2, которая натянута вдоль короба грохота посред ством пружин 3, вращающийся вал 4 5 с закрепленными на нем рычаговыми вибраторами 5, буферы 6, поперечные связи 7, поперечный ролик 7, упругие подвески 9.Грохот работает следующим образом,0На участке от загрузки до поперечного ролика вращающийся вал 4 приводит в круговые движения рычаговые вибраторы 5, вследстВие чего струнная просеивающая поверхность 2 совершает 15 вертикальные колебания. Здесь про" исходит первоначальное разделение...

Номер патента: 963575

Опубликовано: 07.10.1982

Автор: Иголкин

МПК: B07B 1/46

Метки: грохот

...одновременно с одинаковойамплитудой по величине и направлению, в этом случае относительной подвижности между струнами не будет, исоответственно просеивающая способность грохота снизится.Целью изобретения являетсяшение эффективности грохота в Это достигается тем,что в предлагаемом грохоте часть струн закреп- лена на раме жестко, а опоры защитного козырька установлены над другой частью струн, при этом жестко закрепленные струны размещены через одну.На фиг. 1 иэображен предлагаемый грохот, вид сверхуу на фиг. 2 - сение А-А на фиг. 1 на фнг. 3 - разз Б-Б на фиг. 2; на фиг, 4 - раээ В-В на фнг. 2.Грохот содержит раму 1, защитный козырек 2., закрепленный на шарнирах 3; на защищаемом козырьке установлены опоры 4, которые...

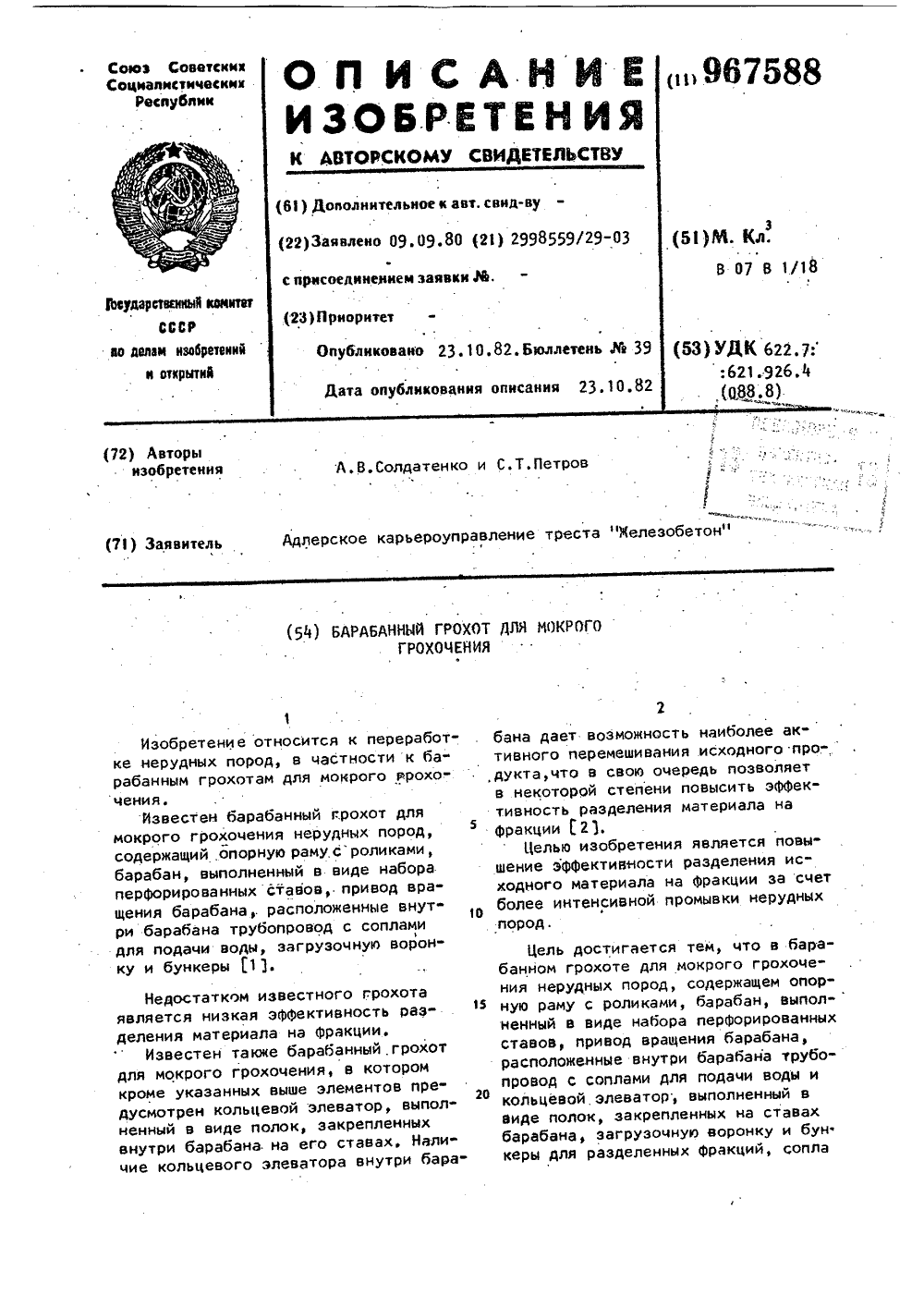

Номер патента: 967588

Опубликовано: 23.10.1982

Авторы: Петров, Солдатенко

МПК: B07B 1/18

Метки: барабанный, грохот, грохочения, мокрого

...8. В грохоте предусмотрен также кольцевой элеватор, выполненный в виде полок 9.Сопла б трубопровода 5 расположены на поверхности последнего под раз-ными углами от 15 до 45 к горизонту по ходу вращения барабана.Целесообразнее полки 9 выполнить перфорированными, при этом диаметр перфорации каждой полоски должен быть равен перфорации несущего ее става барабана.В процессе использования Ьарабанно З го грохота материал через загрузочную воронку 2 подается во вращающийся 6 араЬан 3. Передвигаясь по барабану, материал просеивается через пер" форированные ставы, крупные Фракции попадают в бункер 7, мелкие, проваливаясь через перфорацию, попадают в бункер 8Благодаря наличию кольцевого элеватора, выполненного из продольных полок, часть...

Номер патента: 967589

Опубликовано: 23.10.1982

Авторы: Гурин, Матвеев, Трубицын

МПК: B07B 1/40

Метки: грохот

...5 упругие подвески 6 и промежуточные параллельныеопоры, состоящие из неравнобокихуголков 7 и 8 с большой 9 и малой д10 полками. Промежуточная опоравключает в себя два параллельных неравноЬоких уголка 7 и 8 , большие 9и малые 10 полки которых образуютмежду собой пазы 11 и 12, а внутрипазов размещен цилиндрический стержень 13, установленный с возможностью перемещения внутри уголков 7 и 8вместе с оЬернутой вокруг него просеивающей поверхностью 3. Паз 11между большими 9 полками, контактирующими с тыльной частью просеивающейповерхности 3, имеет ширину, равнуюудвоенной толщине просеивающей поверхности 3, а паз 12 имеет ширину,30равную сумме удвоенной толщины просеивающей поверхности 3 и диаметрастержня 13. Торцы уголков 7 и 8 жестко...

Номер патента: 971512

Опубликовано: 07.11.1982

Авторы: Андриенко, Васючков, Глущенко, Мельничук, Мениович, Музычук, Нагорный, Чумак

МПК: B07B 1/46

Метки: грохот

...этих валах смонтированыс возможностью вращения очистители 12,выполненные в виде трехгранных элементов с отверстиями. Грани очистителеймогут быть плоскими (фиг. 3), выпуклыми (фиг. 4), нуми (фиг, 5) и приэтом быть перфорированными.Грохот работает следующим образом.С помощью привода 7 подвижный короб со струнной просеивающей поверхностью совершает возвратно-поступатель 20ное движение. При подаче на эту поверхность разделяемого материала мелкиекуски отсеиваются, а крупные движутсяпо наклонной вниз при этом на ннх воздействуют выступающие вершины очистителей, В результате надрешетный продуктразрыхляется и тем самым обеспечивается более полный отсев его мелких классов,Если кусковой материал заклиниваетсямежду струнами, то при движении...

Номер патента: 973187

Опубликовано: 15.11.1982

Авторы: Бардовский, Доброборский, Заславский, Зубков, Картавый, Мошников

МПК: B07B 1/14

Метки: грохот

...а также средства разгрузки надрешет ного и подрешетного продукта, которыми являются соответственно течки 4 и 5. Грохот присоединяется горловиной 6, явГрохот, включающий установленный с возможностью вращения барабан, выполненный в виде состоящего из дуговых секций сита и продольных карманов, размещенных между соседними секциями, средства загрузки и разгрузки материала, о т л и ч а ю щ и й с я тем, что, с. целью повышения эффективности процессагрохочения за счет использования центробежных сил по всей просеивающей поверхности, карманы выполнены по дуге и перфорированными, причем кривизна дуги кармана меньше кривизны дуги сек- ЮЩ. 3 9731ляющейся одновременно средством загруз .ки материала, к врашакицемуся сушильному аппарату барабанного...

Номер патента: 975116

Опубликовано: 23.11.1982

Авторы: Ершов, Есин

МПК: B07B 1/06

Метки: грохот, центробежный

...две фракции. Целью изобретения является расширение шкалы классификации.Поставленная цель достигаетсявыполнением приемного устройствав виде концентрично расположенныходин в другом цилиндров.На чертеже изображен предлагаемыйгрохот.Он включает рабочий орган в видеусеченного конуса 1 с радиально расположенными колосниками 2. В нижнейчасти грохота установлена разбрасывающая площадка 33.Вращение конуса осуществляетсяприводом 4, В верхней части грохотаустановлено устройство для загрузкиматериала 5. Приемное устройство грохота выполнено в виде концентричнорасположенных один в другом цилиндров б,Работа грохота осуществляется следующим образом.Классифицируемый материал череззагрузочное устройство 5 направляет 25 ся на разбрасывающую площадку 4...

Номер патента: 977053

Опубликовано: 30.11.1982

Авторы: Гозман, Рокач, Тутов, Шкловер

МПК: B07B 1/06

Метки: грохот

...2 определяется 20шириной рабочей поверхности грохота.Направляющие 2 служат опорами дляразмещения двух плоских шарнирно-рычажных механизмов многократного параллелограмма 3.Один конец каждого механизма параллелограмма 3 неподвижнозакреплен к направляющей 2, а к средней части механизма параллелограмма3 закреплен один из концов П-образнойрамки 4, соединенный с толкателем 30привода 5 (фиг, 2 и 3).Механизмы параллелограмма 3 отделены от рабочей зоны грохота огражде-.нием б, а в загрузочной части грохотаустановлен наклонный лист 7, предназначеный для направления потока материала на рабочую поверхность грохота.Рабочая поверхность грохота образована поперечными колосниками 8 в видеосей шарниров (фиг. 1).40Шарнирно-рычажный механизм...

Номер патента: 977057

Опубликовано: 30.11.1982

Автор: Трубицын

МПК: B07B 1/40

Метки: грохот, инерционный

...муфта или много"дисковая электромагнитная муфта.При достижении установившегося ре"рОжима работы грохота электродвигатель7 отключается от источника электроэнергии, одновременно автоматическаямуфта 9 отключается от вала самосинхронизирующегося вибратора 5. При этом 25свободно вращающийся вал вибратора 5 незамедляет своего вращения, так как силаинерции вибрационных колебаний, .поддерживаемая вращением второго валавибратора, постоянно соединенного свключенным электродвигателем б посредством эластичной упругой муфты 8,оказывает колебательное действие надебалансные грузы отключенного вала,заставляя его вращаться,В таком состоянии потрзбляемаямощность оставшегося в работе одногоэлектродвигателя не выходит за пре"делы номинальной...

Номер патента: 977059

Опубликовано: 30.11.1982

Авторы: Ненадкевич, Рыжко, Сансиев, Черкасский, Шуляк

МПК: B07B 1/40

Метки: вибрационный, грохот

...выполнены в виде спиральных пружин.25 На чертеже схематична представленгрохот.Вибрационный грохот состоит из короба 1, установленного на Фундаменте, в котором веерообразно закрепле цы сита 2. На коробе 1 установленывиброприводы 3, снабженные тросами 4, сопряженными с ситами 2 по нормали к их поверхности. В коробе 1 уста-.новлены отклоняющие 5 и обводные 6 ролики с чередованием между собой и со смещением вдоль плоскости сита 2, 5При этом тросы закреплены верхними конЦами в виброприводах 3, а нижние соединены с упругими элементами, выполненными в виде спиральных пру" ,жин 7, и натяжным устройством 8. 10Вибрационный грохот работает следующим образом.Просеиваемый.материал поступает на верхнее сито 2 при включенных виб" 15 роприводах 3. От...

Номер патента: 977072

Опубликовано: 30.11.1982

Авторы: Беринберг, Жовтюк, Кейтельгиссер, Ковыршин, Кочетов, Мехальчишин, Полулях, Соснов

МПК: B07B 9/00

Метки: грохот

...просеивающей поверхностямии.Кроме того, каждый из бункеров снабжен клапаном с контргрузом.На чертеже показана принципиальная схема грохота.Грохот состоит из неподвижной просеи вающей поверхности 1, перфорированной поверхности 2, воронки 3, загрузочного 4 и разгрузочного 5 бункеров, каждое из которых снабжено клапаном 6, установленным на шарнире 7 с регулируемым контр- грузом 8, диффузора 9, пластин 10 для рас 20 сечения потока и центральной пластины 11, ггричем пластины О и 1 выполнены различной длины и установлены на шарнирах -2. Грохот имеет подводящий воздухопровод 3, поддон 14, рессивер 15. Пластины 25 10 и 1 крепятся на воздуховыравнивающей решетке с ггомощью шарниров 12.Работа грохота осугцествляется следующим образом.Исходный...

Номер патента: 982825

Опубликовано: 23.12.1982

Авторы: Гурин, Простак

МПК: B07B 1/00

Метки: грохот, передвижной

...на ней коробом и колесами,.механизм привода грохота в рабочее или гранспортное положение, последний выполнен в виде заполненного сжатым воздухом рукава, который закреплен под рамой по периметру последней. На фиг. 1 показан грохот, вид ., сбоку на фиг. 2 - сечение А-А нафиг. 1; на фиг. 3 - транспортноеполоеие грох.Передвижной грохот состоит израмы 1, которая выполнена совместнос коробом 2, колес 3 и механизма привода грохота в рабочее или транс портное положение в виде рукава 4,заполненного сжатым воздухом и закрепленного по веему периметру раИ 33 1Грохот работает следующим образом.При создании достаточного давления в рукаве 4 грохот переводится врабочее положение, и динамическиенагрузки, возникающие при работегрохота, воспринимаются...

Номер патента: 984506

Опубликовано: 30.12.1982

Авторы: Азарова, Балабатько, Гаевский, Цветков

МПК: B07B 1/46

Метки: грохот

...поверхности.Эта цель достигается тем, что в грохоте,. включающем короб с поперечными балками,просеивающую поверхность и магниты длякрепления последней, магниты выполнены .в виде электромагнитов с якорями,и установлены на поперечных балках короба, аякоря прикреплены к просеивающей поверхности.3На фиг. 1 показан грохот, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - узел 1 крепления в виде электромагнита постоянного тока.Грохот состоит из короба в виде бортовых листов 1 и поперечных балок 2, просеивающей поверхности 3 с закрепленными на последней якорями 4, входящими в катушки 5 электромагнитов постоянного тока. Катушки защищены кожухами 6 и размещены на поперечных балках 2 короба.Устройство работает следующим...

Номер патента: 986512

Опубликовано: 07.01.1983

Автор: Фещенко

МПК: B07B 1/22

Метки: грохот

...с размещеннойвнутри валков пластической массой,а внутри пазов рай установлены хомуты из эластичного материала.На Фиг.1 изображен грохот, прО(дольный разрезу;на фиг.2 - разрез986512 Формула изобретения ВНИИПИ Зяказ 10381/11 Тираж 615 Подписчиц Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Грохот содержит загрузочное 1 и разгрузочные 2 приспособления и установленный на валу 3 барабан, состо-. ящий из рави 4 и жестко закрепленных на ней сортирующих валков 5 перемен- ного сечения. 5Барабан снабжен дополнительными сортирующими валками"6 переменногосечения, закрепленными в раме 4 в па. зах 7 удлиненной формы с возможйостью радиального перемещения:и черо дующимися с валками 5. Для снижения уровня шума во время работы валки пв; ременного...

Номер патента: 986514

Опубликовано: 07.01.1983

Авторы: Зусманович, Николаенко, Терехов

МПК: B07B 1/30

Метки: грохот, подвижный

...секции.На фиг.1 изображен грохот,с .на фиг.2 -. просеквающахность, вид в плане; на фиг.3разрез А-А на фиг.2.Подвижный грохот состоит из короба 1, закрепленного на подвесках2 и соединенного с приводом 3 эк-сцентриковым механизмом 4, Коробразмещен над бункером 5. Просеиваю.щая поверхность 6 короба 1 выполнена с уклоном в сторону разгрузкии состоит из секциойно-каскадно соединенных между собой клинообразныхэлементов 7, имеющих клинообразнуюформу как в плане, так и в попереч"ном сечении, торец 8 широкой стороны которых выполнен с углом наклона,равным 26,5 О (угол выбран исходяиз средней величины коэффициентатрения грунта о сталь, равного 0,5).Соединение клинообразных элементов между собой производят любымизвестным способом.При...

Номер патента: 994041

Опубликовано: 07.02.1983

Автор: Барышев

МПК: B07B 1/10

Метки: грохот, разделения, сыпучего

...сравнению с диаметром приводного барабана 6 для предотвращения заклинивания отверстий между Н-образными колос 994041никами, раскрывающимися на натяжном валу.Со стороны приводного барабана установлена с возможностью вращения очистная щетка 8. На фиг. 2 и 4 показано, как выходное отверстие загрузочного приспособления входит в просеивающую поверхность с зазорами с трех сторон, равными зазору между соседними колосниками в сомкнутом состоянии. На фиг. 3 показано расстояние между Н-образными колосниками в сомкнутом состоянии.Грохот для разделения сыпучего материала работает следующим образом.Сыпучий материал из загрузочного приспособления 1 поступает на верхнюю ветвь просеивающей поверхности, состоящей из Н-образных колосников 5, позволяющих...

Номер патента: 994049

Опубликовано: 07.02.1983

Автор: Бабурин

МПК: B07B 1/46

Метки: грохот

...склонного к слипанию.По основному авт. св.376130 известен грохот, содержащий смонтированные на раме неподвижную и подвижную колосниковые решетки со взаимно чередующимися колосниками, при этом подвижная колосниковая решетка смонтирована на раме и шарнирно соединена с домкратом 1.Недостатком этого грохота является то, что поскольку колосники подвижной и неподвижной решеток имеют одинаковую высоту, очистка . неподвижной решетки. от налипшего материала затруднена, что снижает эффективность процесса разделения,Целью изобретения является повышение эффективности разделения материала. -за счет. улучшения очистки колосниковой решетки.Цель достигается тем, что в грохоте взаимно чередующиеся колосники подвижной и неподвижной решеток...

Номер патента: 997838

Опубликовано: 23.02.1983

Авторы: Картавый, Маслобоев, Степанов

МПК: B07B 1/06

Метки: винтовой, грохот

...радиус внешнег - радиус внутрЬ - шаг винтовойлиндре, мм;Н - шаг винтовойцилиндре, мм.На чертеже предсальный разрез.Грохот включаетнутренним 1 и внеш997838 формула изобретения ешдейвг - Ь -при 1. А 3459 по на 2. А614 Составитель Е. Папк с Техред И. Верес Тираж 6 5 ВНИИПИ Государственного комит по делам изобретений и от 113035, Москва, Ж - 35, Раушская лиал ППП Патент, г. Ужгород, уваКорректор И. ВатрушкинаПодписноета СССРрытийнаб., д. 4/5Проектная, 4 едактор Г. Уаказ 10051 3 загрузочным патрубком 3 и разгрузочными патрубками 4 и 5.Внутри корпуса установлена ограниченная винтовыми линиями 6 и 7, щелевидная просеивающая поверхность 8, имеющая постоянную ширину щели.Для обеспечения постоянной ширины щели просеивающей поверхности...

Номер патента: 1002046

Опубликовано: 07.03.1983

Авторы: Взоров, Дрибин, Клименко, Ковальчук, Тарасенко

МПК: B07B 1/12

Метки: грохот

...и расположены попарно с обеих сторон рамы грохота вдоль движения материала, Число пар стоек 3 соответствует числу колосников 4. Б каж О дой стойке 3 выполнен продольный направляющий паэ б, в котором раэ - мешен конец колосника 4, установленного с воэможностью воэвратно-поступательного движения в пазе 5. Каж дый иэ колосников 4 установлен, по крайней мере, на двух пневматических подушках б посредством шарнирных опор 7, Каждая пневматическая ,подушка б закреплена на стойке 3 30 и соединена системой воздуховодов 8 с источником сжатого воздуха 9 через золотниксвый распределитель 10. Верхний 1 и нижний 2 каркасы соединены с приспособлением для иэгле нения угла наклона стоек относительно поверхности грохочения, представляющим собой пару...

Номер патента: 1002049

Опубликовано: 07.03.1983

Авторы: Измайлов, Омарбаев, Рыжнов, Сергеев, Чупахин, Шкарпетин

МПК: B07B 1/40

Метки: вибрационный, грохот

...того, грохот снабжен ползуном и кулисой Фиксации противоположных направлений наклона.На Фиг. 1 показан вибрационныйгрохот, вид сбоку; на фиг, 2 - то же,вид в плане,Грохот состоит из четных 1 и нечетных 2 колосников, опирающихся наупругие элементы 3, установленные наопорной раме 4, Между опорной рамой4 и колосниками 1 и 2 смонтированына шарнирах направляющие поводки 5,задающие направление транспортирования (угол направления вибраций). Колебания колосников 1 и 2 осуществляется с помощью эксцентрикового 15вала б, получающего вращение от приводного двигателя 7 через клиноременную передачу 8, Для измененияугла установки направляющих поводковслужит кулиса 9, имеющая свободный 20ход, ограниченный перемещением ползуна 10. Привод...

Номер патента: 1005949

Опубликовано: 23.03.1983

Авторы: Беринберг, Берлин, Винокуров, Дубров, Жовтюк, Канибаловский, Ковыршин, Кочетов, Мехальчишин, Полоцкий, Полулях, Соснов, Тодоров

МПК: B07B 1/06

Метки: грохот, классификации, мелкозернистого

...9, а часть 8 конуса посредством рамы 10 с расположенным на ней приводом 11 связана с конусом 12.Для подачи технической воды над конусом 12 установлены брызгала 13.Для сбора подрешетного продукта под конусом 12 установлен поддон 14, связанный желобом 15 с поддоном 9, и спиральный желоб 16.Разгрузка надрешетного продукта производится через желоб 17.Грохот работает следующим образом.Исходный материал, предварительно смоченный в загрузочном бункере 1 струями воды, вытекающими из торцевых щелей 4, самотеком поступает на распределительное устройство 6, где благодаря его сферической форме в процессе непрерывного движения равномерно распределяется на неподвижной части просеивающей поверхности части 7 верхнего конуса. В зависимости от высоты...

Номер патента: 1005950

Опубликовано: 23.03.1983

Авторы: Круш, Шифрин

МПК: B07B 1/12

Метки: грохот

...колосниками и размещенные симметрично относительно вертикальной, проходящей через центры масс колосников плоскости. Один из концов колосника, например у нечетных колосников 1 загрузочный, а у четных колосников 2 - разгрузочный снабжен осями 6. Смежные колосники посредством упругих шарниров 7 соединены с рамой 3 и закреплены в кронштейнах 8, жестко соединенных с рамой 3. Свободный конец каждого колосника посредством кронгнтсйна 8 опирается на поршень 9 установ 35 40 45 50 55 ленного на раме 3 на амортизаторах 4 силового пневмоцилиндра 5, снабженного устройством 10 воздухораспределени я, Кронштейн 8 выполнен с полусферической полостью, повторяющей профиль опорного выступа на крышке поршня 9. В качестве воздухораспределительного устройства...

Номер патента: 1005951

Опубликовано: 23.03.1983

Авторы: Николаев, Палеха, Федоточкин

МПК: B07B 1/22

Метки: барабанный, грохот, сыпучих

...сита в процессе работы.Цель достигается тем, что в барабанном грохоте для сьтучих материалов, включающем заключенное в кожух цилиндрическое сито, воздуховод, расположенный вдаль образующей сита, привод, установленный на раме, и станину, сито установлено с возможностью изменения угла наклона в вертикальной плоскости, а воздуховод имеет щелевое отверстие, причем сито и воздуховод закреплены в подшипниках на раме, которая шарнирно закреплена на станине,На фиг. 1 изображен предлагаемый грохот, общий вид; на фиг. 2 - вид А на фиг. 1.Барабанный грохот содержит цилиндрическое сито 1, предназначенное для рассева торфа и размещенное в кожухе 2. Привод 3, воздуховод 4 со щелевым отверстиемВид А вал 5 цилиндрического сита закрепленыподшипниках 6...

Номер патента: 1005952

Опубликовано: 23.03.1983

Авторы: Берлин, Жабронов, Королев, Сидоренко, Трайнис

МПК: B07B 1/26

Метки: грохот

...перемещения и снабжена отклоняющими роликами, 4 п а на кожухе грохота установлены упоры, при этом подвижные и неподвижные стойки соединены между собой упругими элементами.На фиг. 1 изображен грохот, общий вид; на фиг. 2 - разрез А - А на фиг, 1; на 45 фиг. 3 - узел 1 на фиг. 2.Грохот включает привод 1, барабан 2, эластичное сито 3, закрепленное на балках 4 и 5, стойки 6 и 7 крестовин, насаженных на вал 8, установленный в подшипниках 9, часть 7 из которых закрепленажестко, а другая часть 6 установлена с возможностью перемещения и снабжена роликами 10. На кожухе 11 грохота установленыупоры 12. Подвижные и неподвижные стойки 6 и 7 соединены между собой упругимиэлементами 13. Кроме того, грохот включает раму 14, загрузочное...

Номер патента: 1007755

Опубликовано: 30.03.1983

Авторы: Исмайылов, Исмайылова

МПК: B07B 1/10

Метки: грохот, многократного, разделения

...эластичного материа"ла в виде желоба из отдельных секций,Кроме того, звездочки выполненыв виде блоков, причем на каждый .пар"ный ряд звездочек установлены парныебесконечные несущие цепи. На фиг. 1 показан грохот, продбльный разрез; на фиг. 2 - разрез А-А на фиг. 1.Грохот для многократного разделе ния включает сварную раму 1, амортиааторы 2, смонтированные на сварной раме 1, подвижную раму 3, установленную на амортизаторах 2, одинаковые парные ведущие 4 и ведомые 5 блоки 65 звездочек, установленные на соответствующих ведущем б и ведомом 7 валах, опоры 8 и 9, закрепленные на подвижной раме 3, дебалансы 10, установленные на ведущих звездочках 4 с возможностью перемещения в вертикальной плоскости, парные бесконечные несущие цепи 11,...

Номер патента: 1009535

Опубликовано: 07.04.1983

Авторы: Картавый, Маслобоев, Степанов

МПК: B07B 1/40

Метки: грохот

...невысокая эффективностьпроцесса разделения. 20Наиболее близким по техническойсущности и достигаемому эффекту является грохот, включающий винтовуюпросеивающую поверхность, ограниченную двумя винтовыми линиями25и смонтированную между внешним ивнутренним цилиндрами, образующимикорпус, загрузочный и разгрузочныепатрубки 2 1.Недостатком данной конструкции 30является недостаточная эффективностьпроцесса грохочения вследствие того,что скорость движения разделяемогоматериала по просеивающей поверхности, которая может быть оптимальной только для определенного классакрупности.Целью изобретения является повышение эффективности грохочения за счетоптимизации скорости перемещения ма- фтериала по просеивающей поверхности.,35 2где Н - шаг винтовой...

Номер патента: 1009536

Опубликовано: 07.04.1983

Авторы: Картавый, Маслобоев, Степанов

МПК: B07B 1/46

Метки: грохот, зернистого, обезвоживания

...на уровне йижних витков винтовой поверхностивследствие того, что отфильтрованнаявода, стекая вниз по цилиндру, образует водную завесу,Целью изобретения является повышение эффективности обезвоживания засчет предотвращения водной завесына просеивающейповерхности,Поставленная цель достигается тем,что в грохоте для обезвоживания зернистого материала, включающем вертикально установленный корпус, внутрикоторого расположена винтовая поверхность, закрепленная на основании,ограниченная перфорированной поверхностью, загрузочный, разгрузочныйи сливной патрубки, перфорированнаяповерхность и основание выполненыв виде усеченных конусов, причем 9536 2меньшие основания конусов обращенык разгрузочному патрубку.На чертеже изображен...

Номер патента: 1015931

Опубликовано: 07.05.1983

Авторы: Гольдин, Гридин, Надутый, Ободан, Потураев, Сансиев, Червоненко, Шуляк

МПК: B07B 1/34

Метки: грохот

...В,Г.Сансиев, А.А.Гридин, А.А.Гольдин, Р.Я.Ободан и В,П.Надутый :(71) Специальное конструкторско-технологическое бюро Института геотехнической механики АН Украинской ССР ;(53) 631,362.36(088.8),(56) 1. Авторское свидетельство СССР Р 543433, кл. В 07 В 1/28, 1975.2. Патент СВЖ Р 3049235, кл. 209-324/325, опублик. 1962 (про.тотип).ЬФ.(54)57) ГРОХОТ, включающий короб, сито и укрепленные на коробе вибровозбудители, соединенные штоками с ситом, о т л и ч а и ц,и й с я тем, .что, с целью повышения эбективности .процесса грохбчения путем обеспечения равномерного вибрационного воздействия на материал по всей поверхности ЬэФ 1 В(1, - длина сита грохот,и Ъ - высота слоя материала призагрузке и разгрузке со"ответственно; (фе/К)1+ф+-+ )/Ь ярк ф...

Номер патента: 1015933

Опубликовано: 07.05.1983

Автор: Снаговский

МПК: B07B 1/46

Метки: грохот

...и достигаемо,му результату является грохот,включающий раму, наклонную просеивающую поверхность в виде последовательно соединенных между собой колосниковых секций, узел регулирования угла йаклона секций, соединяющий раму с верхней секцией 2 .Недостатком известного грохота яв ляется то, что при осуществлении регулирования угла наклона просеивающей поверхности при изменении ситового состава невозможно осуществить изменение общего угла наклона поверхности при постоянном угле наклона каждойз 0 из секций или, наоборот, вследствие наличия шарнирной связи средних секций с рамой грохота, что приводит к снижению эффективности грохочения, повышению трудоемкости обслуживания З 5 за счет недостаточного количества степеней свободы просеивающей...
