Патенты с меткой «дифференциальной»

Номер патента: 117721

Опубликовано: 01.01.1958

Автор: Дроздов

МПК: H01F 27/30, H01F 38/32, H02H 3/28 ...

Метки: дифференциальной, защиты, насыщающийся, силовых, торможением, трансформатор, трансформаторов

...как не требует суммирования вторичных токов всех обмоток силового трансформатора и позволяет осуществить выравнивание токов непосредственно на обмотках трансформатора тока.На чертеже изображена принципиальная схема про трансформатора,Насыщающийся трансформатор имеет однооконный сердечник 1, в стержнях которого расположены дополнительные окна 2, разделяющие каждый стержень на две магнитные перемычки. Токовые обмотки 3 наложены на наружныс перемычки 4 стержней и приключены к трансформаторам б тока в цепи силовых трансформаторов 6. Короткозамкнутые обмотки 7, которыми можно регулировать степень торможения, охватывают внутренние перемычки 8 этих стержней. Выходное реле 9 защиты приключено к обмотке 10, охватывающей один из стержней...

Номер патента: 119270

Опубликовано: 01.01.1959

Автор: Улановский

МПК: G01R 31/26

Метки: вольтамперной, выпрямителя, дифференциальной, крутизны, полупроводникового, способа, характеристики, этого

...на исследуемом выпрямителе 3 при номинальной и пониженной нагрузках, Разность указанных напряжений измеряется дифференциальным ламповым вольтметром б, Выпрямитель 3 питается от источника питания б, а переключатель 1 - от блока коммутации 7.При испытаниях производится непосредственное измерение с помощью вольтметра б разности двух максимальных значений прямого па119270 дения напряжения на выпрямителе 3, соответствующих двум известным величинам выпрямительного тока. Один из этих токов является номинальным, и соответствующее ему максимальное значение падения напряжения фиксируется с помощью подключаемой параллельно измеряемому выпрямителю ячейки из диода 4 и конденсатора 2, Затем ток нагрузки в цепи выпрямителя 3 периодически...

Номер патента: 125296

Опубликовано: 01.01.1960

Автор: Матюш

МПК: H02H 3/26

Метки: дифференциальной, защиты, линий, продольной, электропередачи

...замкнуты на выходные токовые реле Р. Управляющие и подмагничивающие обмотки 1 Г, и 1 Гнаусыщающихся трансформаторов-сумматоров на обоих концах защищаемой линии, а также вспомогательные провода соединены между собой последовательно и составляют замкнутую цепьПротекание токов в суммирующей обмотке Гвызывает появление в сердечнике трансформатора-сумматора магнитного потока Фзамыкающегося через средний и боковые стержни. Этот поток наводит э,д.с. только в управляющей обмотке 1 Г . Поэтому при нормальном режиме работы линии и сквозных коротких замыканиях, вследствие наличия баЬо 125296 ланса э,д.с тоиий,Всех обмотках (кроме суммирующей) отсутствуют. Нагрузка на цнсдьжоры тока в этом режиме создается за счет насыщейия матни 5 Щовода...

Номер патента: 125304

Опубликовано: 01.01.1960

Авторы: Гейман, Клейменов, Неплохов

МПК: H02M 1/16, H02M 7/06

Метки: выполненный, выпрямитель, дифференциальной, полупроводниковый, схеме

...энергии в обеих секциях вторичной обмотки трансформатора, з момент закрытия вентиля имеют на нагрузках Л нт и Рю встречное направление, При абсолютно симметричных параметрах обеих секций вторичной обмотки трансформатора эти токи полностью взаимно компенсируются и паразитные пульсации при этом автоматически подавляются.Предлагаемый выпрямитель предназначен преимущественно для работы на цепи, содержащие электронную лампу и активное сопротивление, в частности, в схеме управления электровакуумным прибором с наружным анодом и модулирующим устройством, включенным между корпусом и полюсом выпрямителя. В этом случае Рнс на чертеже представляет собой модулирующсе устройство. а Яда - электровакуумный прибор.125304 Двухполупериодные...

Номер патента: 130561

Опубликовано: 01.01.1960

Авторы: Лапаев, Штрафун

МПК: H02H 3/28, H02H 7/06

Метки: бесконтактной, генератора, дифференциальной, защиты

...насыщения, один из которых ДН, включен параллельно вторичной обмотке трансформатора тока ТТь а другой ДН, - последовательно с отключаю 1 цей катушкой. Обмотки управления ОУ, и ОУ. дросселей питаются от вторичных обмоток дифференциального трансформатора ТПД, который позволяет осуществить дифференциальную защиту с требуемой тормозной характеристикой.При нормальном режиме дроссель насыщения ДН, имеет малое сопротивление., а дроссель ДНв большое, вследствие чего ток в цепи отключающей катушки ОК будет практически отсутствовать, При повреждении (коротком замыкании) в зоне защиты, ограниченной трансформаторами тока ТТ 2 и ТТ сопротивление дросселя ДН, увеличивается, а дросселя ДН уменьшается, что обеспечивает протекание тока через...

Номер патента: 143246

Опубликовано: 01.01.1961

Автор: Каганов

МПК: G01K 7/10

Метки: автоматической, дифференциальной, изменений, компенсации, температурой, термобатареи, термопары, чувствительности

...Корректирующая цепочка находится при температуре среды, в которой производится измерение. При большом перепаде температур в корректирующую цепочку включают два сопротивления с отрицательным температурным коэффициентом, находящихся в средах с различной температурой,Г 1 ри измерении разности температур ХТ= рм14324 б Напряжение, фиксируемое измерительным прибором 1, определяют из соотношения: егде Я= р+г - суммарное значение со 1+ т 1+ противлений 2 и 3; гт и у. - соответственно сопротивления измерител,"т гного прибора и термопары; г, =тгТаким образом, подставляя значения ЛЕ, имеем: 1 Т1 Г ЬТ= К(Т) Ь Т, 1 - " 1 - ,2 1 - ;-21 - Р(То) 1 ар- абр Й Т т т,сопротивления 2;где г - сопротивление 3; Р - сопротивление 2; солютное зна;ение...

Номер патента: 146977

Опубликовано: 01.01.1962

Автор: Кияновский

МПК: G06G 7/188

Метки: времени, дифференциальной, дифференцирующее, кривой, максимум, момента, пиковое, прохождения

...с контактным водилом 5 приращений, которое свободно насажено на вал и возвращается в исходное положение с помощью пружины б при отсутствии сцепления с муфтой 4. На том жс валу свободно вращается контактное водило 7 максимума, которое может занимать на валу любое положение. При повороте движка реохорда 2 электромагнитная муфта 4 включается и поворачивает водило 5 на угол а равный углу поворота движка реохорда Угол а, пропорционален измеряемой э.д.с. Водило 5 передвигает водило 7 максимума на тот же угол а. При уравновешивании схемы муфта 4 выключается, водило 5 возвращается в исходное положение, а водило 7Ло 146977 Предмет изобретения Дифференцирующее пиковое устройство для определения момента времени прохождения через максимум...

Номер патента: 166947

Опубликовано: 01.01.1964

Авторы: Азимов, Всесоюзный, Игнатенко, Храпченков

МПК: B21B 37/54

Метки: водилом, дифференциальной, моталки, прокатного, стана

...от магнитного усилителяМУ, служащего сумматором. Обмотка ОУ,этого магнитного усилителя подключена к ис 30 точнику постоянного напряжения, а обмотка большого развеса ифференциальных ладку проката с аполнения бунта, отности укладки ть скорость водиого проката лучены на д изводящих ук фициентом звысокой пл димо изменя ему закону: 60 о 1 сс лсакс Ллсии с. лсин лсакслсии 2 Ялсик, - Ялсии 2 о - скорость прока в моталку лсик, - радиусы бунт И - шаг намотки; У - номер витка для намотки.а при вход Ллсии п 10 ГО сло й формулы, амплитуда изводила пропорциональна металла, а частота циклискорости пропорциональна Как видно из эт менения скорости скорости движения ческих изменений шагу укладки,Предложено уст дилом моталки по Устройство состо ля...

Номер патента: 170100

Опубликовано: 01.01.1965

Авторы: Бирюков, Подаруев

МПК: H02H 3/28, H02H 7/04

Метки: дифференциальной, защиты, трансформатора

...что каждый релейный элемент 10 фазы реагирует на входное 5 напряжение определенного знака. Уставка срабатьгвания релейного элемента 10 регулируется изменением положения двим(ка потенциометра 11, установленного на входе каждого релейного элемента. Для возможности сравне ния сигналов двух полупериодов релейные элементы 10 выполнены с небольшим запаздыванием на возврат.Логический орган 2 устройства выполнен налогических элементах И. В каждую фазу за щиты включено по два логических элементаИ, причем входы 12, 13, 14 и 15 одного элемента И соединены с прямыми выходами 1 б релейных элементов 10 данной и соседней фаз (напрпмер, А и В), а входы другого элемента 30 И соединены с прямыми выходамп 1 б ре170100 1г ---- -з /Цъъс 5 лейных элементов...

Номер патента: 173291

Опубликовано: 01.01.1965

Автор: Александров

МПК: H02H 3/28, H02H 7/06

Метки: ал1плитудно-фазовой, дифференциальной, защиты, обмотокгенератора, продольной, якорных

...режимах, когда возможны расхождения по фазе между вторичными э.д.с, е 2 и ,//Учитывая, что трансформаторы защиты работают в линейном режиме и, следовательно, их вторичные э.д.с. е 2 и е"2 практически синусоидальны и совпадают или сдвинуты на 180 по фазе соответственно при согласном или встречном включении вторичных обмоток, действие защиты объясняется так. При нормальном режиме работы генератора или при одно- б фазном коротком замыкании фазы А вне зоны защиты, например, на землю в точке к э.д,с. е и е" вторичных обмоток трансформаторов, охватывающих фазу А, оказываются направимеет фазу э.д.с. Е 2, а напряжение на управ 30 ляющем электроде, равноеС 1 У=Е 2 - 1 Йд,по-прежнему имеет фазу э.д,с. Е 2, т. е. фазыколлекторного У, и...

Номер патента: 175108

Опубликовано: 01.01.1965

Авторы: Алимо, Королев, Стефанович, Фалькович

МПК: B21B 37/54, H02P 5/00

Метки: водилом, дифференциальной, моталки, программного

...металла.Импульсные датчики 5 металла, связанныес валом следящих роликов, выдают информацию о дгпше металла, поступающего в моталку. Информационные импульсы поступают 25 па вход двоичного счетчика о, который с помощью перекгиочателя 7 и шифратора 8 программируется таким образом, что сигнал на его выходе соответствует входу в моталку элементарного участка длины, Переключатель 30 служит для выбора требуемого коэффициента175108 Предмет изобретения Составитель Г, Луцкая Редактор Е. А. Кречетова Текред Л. К. Ткаченко Корректор О. Б. Тюри50 М 90/з Объем 0 о делам изобретенпр. Серова, д. 4 изд. л. Цена 5 копн открытий СССР Заказ 33 Т 27 Тираж 1525 Формат бу ЦИИИ 11 И Государственного комитета Москва. ЦентрТипография, пр....

Номер патента: 176973

Опубликовано: 01.01.1965

Автор: Чувашский

МПК: H02H 3/28, H02H 7/04, H02H 7/26 ...

Метки: блока, блокировки, бросков, дифференциальной, защиты, линиятрансформатор, нал1агничивания, продольной

...первичной обмотки 9. Чг)- стотиый ф)Льтр служит для выделения перВой Гс Рм )пики Вт 01) исп 10 ГО иди) л )кеии 51 И Я с 11- щяющСГ)С 51 Трс 1 ИСС 1)Ор)Яторя. АКТИВИЫЕ СОПрот Влсиия 6 совместио с актиьч)ым сопротивлсиисм вторичной обмотки 10 и обмотки дросссЛл Оос СПЕ 1 ИВД 10 Т ОЫСТРОЕ ЗДТУХДИИЕ СВОООДИЫХ колеод;Пй в ф 1)пыре ) после отключения схпокого короткого замыкания. Выпрямители ПОЗВОЛ 5 ИОТ 11 ЕЗс 1 ВИСИ)10 РЯООТЯТЬ фс"133. с), с), С по схеме НЛИ. 11 сполиитсльиое реле 8 посто.яииого тока является общим длл трех фаз. Зто 1)СЛЕ РЕДГИРУЕТ И; ДМПЛИТУДИОЕ Зпяс 1 ЕИИЕ Иапряжеиия. В цепь реле включен стдбилитрои 11, поьышяющии крдтиость тока, активное ре гулирусмое сопрстивлепие 12, компенсирующее разброс параметров стдбилитроид и...

Номер патента: 182217

Опубликовано: 01.01.1966

Авторы: Гаевенко, Нишин, Пегрушев, Синельников

МПК: H02H 3/26, H02H 7/22

Метки: дифференциальной, токовой, фазовойзащиты, шин

...на баланс напряжения. Выпрямленное и сглаженное напряжение У пропорциональное переменному напряжению У, контура 1, поступает через диод Д на минусовый вывод нормально открытого диода ДЕсли напряжение У, превышает уровень опорного напряжения Удб, диод Д запирается, и открывающий ток перестает протекать через базу нормально открытого транзистора Т, по сопротивлению Р, Этот момент соответствует срабатыванию органа Н от дифференциального контура 1.Потенциометром Р устанавливают требуемый ток срабатывания органа Н.После запуска схемы от дифференциального контура 1 (запертое состояние диода Д)работа ПБУ целиком определяется располо. жением векторов токов в присоединениях защищаемой системы шин в фазной плоскости, т. е. действием фазного...

Номер патента: 208094

Опубликовано: 01.01.1968

Авторы: Глух, Зеленое, Канашев

МПК: H03K 17/74

Метки: дифференциальной, защиты, преобразователей

...тока преобразователя, пронизывающего сердечник.Описываемое устройство для дифференциальной защиты обеспечивает защиту преобразователя как от внутренних повреждений, так и от перегрузок и коротких замыканий в цепи нагрузки, Его особенность заключается в том, что параллельно рабочей обмотке устройства, связанной с цепью переменного тока, включен нелинейный элеменг, например переключающий диод. В нормальном режиме ампервиткп оомот 10 ки 4 превышают ампервитки обмотки 2. Привнутренних повреждениях ток в обмотке 4уменьшается, либо пропадает вовсе, а ток вобмотке 2 возрастает. Это приводит к перемагничиванию сердечника 1, и на выходной15 обмотке 8 появляется импульсный сигнал,который направляется в отключающее устройство.При внешних...

Номер патента: 237240

Опубликовано: 01.01.1969

Автор: Петров

МПК: H02H 3/28

Метки: дифференциальной, защиты, органа, пускового

...присоединений (ветвей дифференциальной схемы), тормозного сопротивления 2, включенного параллельно группе тормозных полумостов, одиночного по лумоста, состоящего из диодов 3 и 4, питаемого геометрической суммой токов всех присоединений (ветвей дифференциальной схемы) реагирующего органа 5, включенного параллельно одиночному полумосту, и двух ра. 3 бочих сопротивлении 6 и 7, включенных между разнополярнымп зажимами группы тормозных полумостов 1 и одиночного полумоста, состоящего из диодов 8 и 4.Коэффициент торможения регулируется изменением сопротивления 2, а чувствительность органа - изменением сопротивления реагирующего органа 5.Величина и направление токов вветвях схемы показаны на( 1 е, ,1) - токи отдельных п 1ний - ветвей...

Номер патента: 248042

Опубликовано: 01.01.1969

Авторы: Александров, Атабеков

МПК: H02H 3/28, H02H 7/06

Метки: амплитудно-фазовой, дифференциальной, защиты, продольной

...замыканиях управляющее напряжение на рабочем органе или, что то же самое, анодное напряжение на шунтирующем элементе отрицательно. Следовательно, управляющий ток тиристора 7 и анодный тиристора 8 отрицательны (обратные токи) и тиристоры надежно закрыты.Диоды 15 и 1 б включены для уменьшения обратных токов. При обрыве вспомогательного провода в левом плече дифференциальной схемы, например в точке 17, напряжение на рабочем органе может быть только отрицательным, так как положительное напряжение отсекается диодом 10; тиристор 7 закрыт.Обрыв вспомогательного провода в правом плече, например в точке 18, ведет к открыванию шунтирующего элемента при положительном направлении напряжения У;, так как направление намотки дополнительных...

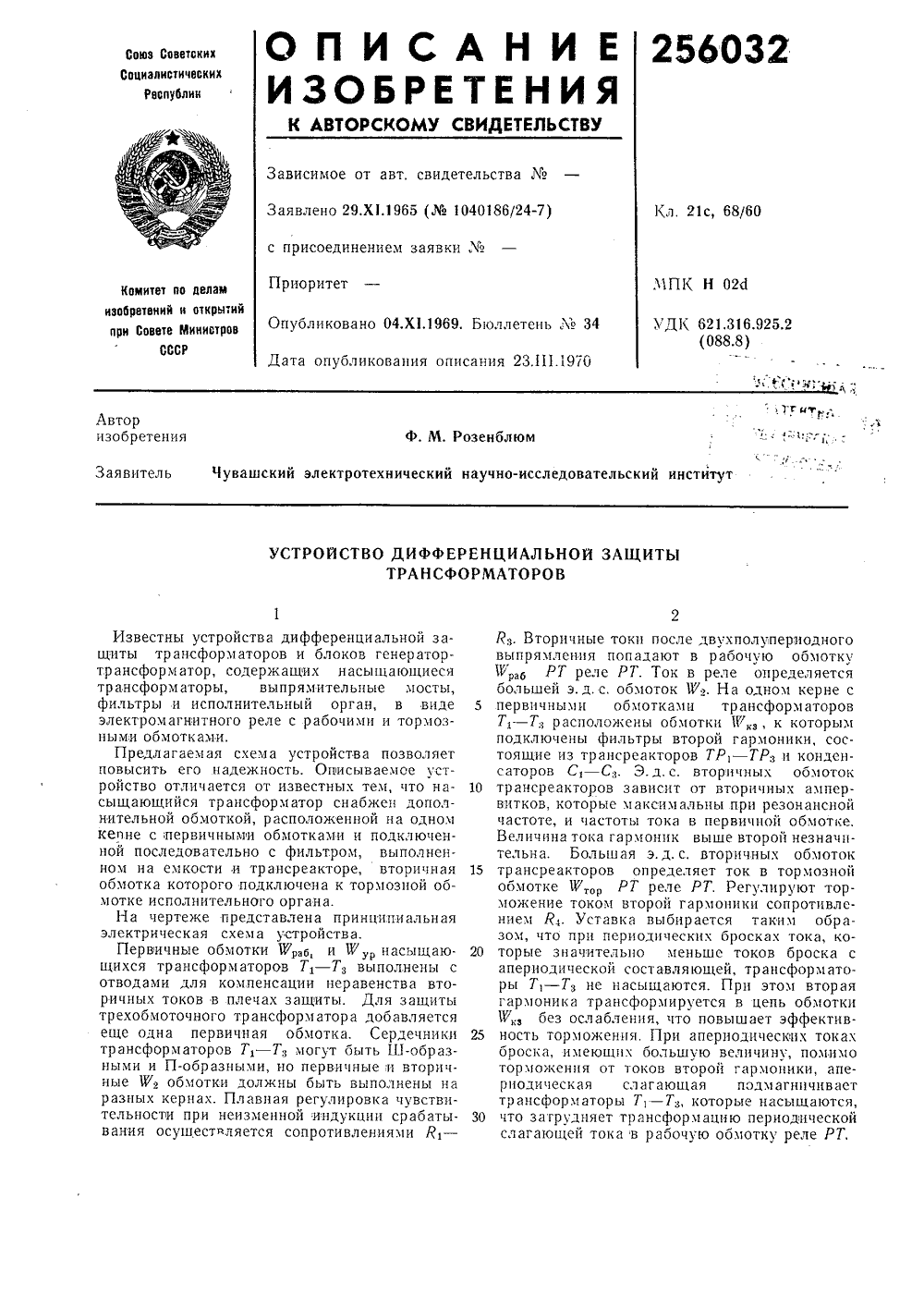

Номер патента: 256032

Опубликовано: 01.01.1969

Автор: Розенблюм

МПК: H02H 3/28, H02H 7/04

Метки: дифференциальной, защиты, трансформаторов

...11 к которым подключены фильтры второй гармоники, состоящие из трансреакторов ТР 1 - ТРз и конденсаторов С, - С, Э. д, с. вторичных обмоток трацсреакторов зависит от вторичных ампер- витков, которые максимальны при резонансной частоте, и частоты тока в первичной обмотке. Величина тока гармоник выше второй незначительна. Большая э.д.с. вторичных обмоток трансреакторов определяет ток в тормозной обмотке Кр РТ реле РТ. Регулируют торможение током второй гармоники сопротивлением Р. Уставка выбирается таким образом, что прц периодических бросках тока, которые значительно меньше токов броска с апериодической составляющей, трансформаторы Т, - Т, не насыщаются. Прц этом вторая гармоника трансформируется в цепь обмотки У., без ослабления, что...

Номер патента: 267731

Опубликовано: 01.01.1970

МПК: H02H 7/10

Метки: вентилей, выпрямителя, дифференциальной, зажигания, защиты, моста, пропусков

...поляризованное реле снабжено дополнительной обмоткой, включенной на напряжение 1 источника оперативного постоянного тока.На чертеже приведена принципиальная электрическая схема предлагаемого устройства.Устройство состоит из пс тремя обмотками: рабодополнительной 3 и токоопротивления 4.Тормозная обмотка 2 устройства включена на вторичные токи фаз трансформатора пи тающего моста 5, рабочая обмотка 1 - в дифференциальное плечо схемы сравнения токов. Ток в рабочей обмотке появляется лишь в момент пропуска зажигания, когда ток со стороны фаз отсутствует, а выпрямленный ток 3 сохраняет некоторое значение. Дополнительная обмотка 3 включена на напряжение источника оперативного постоянного тока.Величина сопротивления 4 выбирается из условия...

Номер патента: 277071

Опубликовано: 01.01.1970

Авторы: Гольдин, Накрохин, Севость

МПК: H02H 7/10

Метки: дифференциальной, защиты, преобразователя

...от трансформатора с заземленной нейтралью, от короткого замыкания цепи нагрузки на землю, представляющее собой сердечник из магнитного материала с прямоугольной петлей гнстерезиса, содержащий выходную обмотку и обгсватьтвающий силовые шины преобразователя, отличаюитееся тем, что, с целью повышения надежности, через отверстие сердечника пропущены положителькая и отрицательная шины постоянного тока преобразователя со стороны вытавл хода,Известно устройство для дифференциальной защиты преобразователя, питающегося от трансформатора с заземленной нейтралью, от короткого замыкания цепи нагрузки на землю, представляющее собой сердечник из магнитно го материала с прямоугольной петлей гистерезиса, содержащий выходную обмотку и...

Номер патента: 278826

Опубликовано: 01.01.1970

Авторы: Нишин, Сирота

МПК: H02H 3/30

Метки: дифференциальной, защиты

...какой получается при включении силового трансформатора 3 на холостой ход или при восстановлении напряжения после отключения внешнего короткого замыкания, На реагирующий орган подаются выпрямленные токи намагничивания силового трансформатора и дросселя-аналога. Полярности обоих токов выбираются взаимно противоположными. Учитывая, что характер и величина броска нам агничивающсго тока трансформатора определяются напряжением сети в момент включения, в схеме предусмотрен орган 4,ков.10 При включении силового трансформаторавозникающие в цепи защиты броски его тока намагничивания могли бы вызвать ложное срабатывание реагирующего органа 2. Однако одновременно через промежуточный трансфор матор 7 и выпрямительный мост 8 подаютброски тока...

Номер патента: 284122

Опубликовано: 01.01.1970

Авторы: Лисецкий, Худугуев

МПК: H02H 3/28

Метки: дифференциальной, защиты

...нужные уставки срабатывания реле.Практически синусоидальные токи, протекающие по первичным обмоткам преобразователя, наводят в каждом однофазном трансформаторе напряжения, несинусоидальные по форме. Эти несинусоидальные напряжения, составляющие спектр нечетных гармоник, суммируются на вторичной стороне преобразователя, В режиме симметричной нагрузки или трехфазного металлического замыкания в силовой цепи генератора на выходе преобразователя имеются в основном третьи гармоники напряжений. После суммирования все гармоники напряжений, кроме третьих и кратных ей, отсутствуют в силу свойств многофазных систем. Ток тройной частоты, протекающий во вторичной цепи преобразователя, близок по форме к синусоиде. Девятую гармонику, несколько...

Номер патента: 289359

Опубликовано: 01.01.1971

Авторы: Купчинскас, Шмигельскене

МПК: A61B 5/145, G01N 33/48, G06M 11/02 ...

Метки: диагностики, дифференциальной, пораженийкожи

...берут кровь из пальца, из каиилл 51 ров пораженного места кожи, а такоке лля сравнения изнепораженного (лучшс спгметричиого) участка ковки, Тдк кдк лля исслслОВания треб;етсянссколько больше крови, чем при определенииместного эозниофнльного индекса, применяют ИАГНОСТИКИ ПОРАЖЕНИЙ узкое отсасывающес ириспособлсшс в виде бгллогпиКгг с Оиной лидСТ 1)ом 10 - 20 Лейкоциты иолсчитывд 1 от по извсстн методике г камере Горячева.5 Для исследования эозино(1 илии пробу крови помещают в смеситсль лля лейкоцитов до метки 1 и разводят красителем, приготовленным по мстолу ,инксльмяня, до метки 11. Смсситель Осторожно вст 11иваОт 6 - 8 раз и че рез 20 лггн подсчитывают число эозинофилог в1 л гч крови.ЛеКог 1 я 11 также опрслелягот по извсстноп...

Номер патента: 292913

Опубликовано: 01.01.1971

Авторы: Дрокина, Рикерт

МПК: G01N 33/38

Метки: дифференциальной, рн-метрии

...чистого висмута, полированную до зеркального блеска при изоляции от исследуемой системы всей остальной электродной поверхности. Один из электродов располагают в самых низких слоях образуемого системой осадка, а другой - в возникающем в спокойной системе прозрачном отстое. Высота осадка после полного оседания должна быть больше 20 и,н, причем электрод погружается в него на 18 - 19 лл глубины.Таким путем удается одновременно фиксировать как рН в прозрачном отстое, так и в самых низких слоях осевшего осадка, причем рН в осадке всегда бывает больше, чем рН прозрачного отстоя. Разность этих значений рН является характерной для данной системы величиной, мало илп практически совсем не зависящей от водоцементного отношения в системе,...

Номер патента: 296190

Опубликовано: 01.01.1971

Авторы: Панин, Районное

МПК: H02H 3/28

Метки: амплитудно-фазной, дифференциальной, защиты, односистемной, токовой, торможением

...безферромагнитных сердечников, регулируемоедобаво шое Я, и балластное Яа сопротивленияи кремниевые диоды Д и Д,5 Трансформатор тока без ферромагнитныхссрде шиков имеет выходную э.д.с., определяемую только его геометрическими размерами, что позволяет выполнять элементарныйфильтр-сумматор, реагирующий на любой10 вцд повреждения, простым соединением вто.риш;.лх обмоток трансформаторов тока, одиниз которых иа фазе С имеет коэффициенттра сформацци, и два раза меньший, чем надругих фазах. Выполнение такого сумматора,15 и свою очередь, позволяет преобразоватьтрехфазную систему в одцофазцую без доголш;тельных преобразующих устройств, аустановка его с двух сторон гецератора -выполнить однофазную однорелейцую схему20 дифференциальной защиты от...

Номер патента: 301777

Опубликовано: 01.01.1971

Авторы: Белорусский, Соколик

МПК: H02H 3/28

Метки: выполнения, дифференциальной, защиты

...упр 25 ше оргалы равны уменьшен но Известен способ выполнения дифференциальной защиты, содержащей схему с циркуляцией токов.В предлагаемом способе с целью упрощения уменьшают амплитуду полуволны одного знака сравниваемых сигналов и уменьшенную полуволну подаот на реагирующий орган.На чертеже дана принципиальная схема дифференциальной защиты, поясняющая описываемый способ.Схема содержит промежуточные трансформаторы 1 и 2 тока, исполнительный орган 3, диоды 4 и 5 и цепочки из диодов б и 7 и сопротивлений 8 и 9,1, и 1 - токи в плечах, Е, и Еэ - пропорциональные токам плеч э.д.с., которые являются непосредственно сравниваемыми сигналами.Исполнительный орган в соответствии с указанной полярностью реагирует только на одну полуволну...

Номер патента: 335766

Опубликовано: 01.01.1972

Автор: Кожин

МПК: H02H 3/28, H02H 7/22

Метки: дифференциальной, защиты, токовой

...токов элементов, присоединенных кобеим системам шин, а тормозные обмотки каждого исполнительного реле одной системы шнн питают током, пропорциональным сумме токов элементов, присоединенных к другой системе шин.На чертеже изображена схема устройства, реализующего предложенный способ. В данной схеме функции пускового и избительного реле выполняет одно исполнителье реле 6 или 7.Для этой цели реле 6, действующее на от и реле 7 - системы 2 шин:1 с.р - 1 ос.р + Кт 101 с.р - ток срабатывания реле;1 оср - начальный ток срабатывания реле;1 д, - геометрическая сумма токов элементов, присоединенных к системе 1 шин;1 д, - геометрическая сумма токов элементов, присоединенных к системе 2 шин;К, - коэффициент торможения,К рабочим обмоткам реле 6 и...

Номер патента: 343338

Опубликовано: 01.01.1972

Авторы: Белорусский, Соколик

МПК: H02H 3/28

Метки: дифференциальной, защиты

...с обоих плеч фильтра, Второе напряжение снимается с одного плеча фильтра и при симметричных повреждениях пропорционально току прямой последовательности. Последовательно в цепь каждого напряже ния включены диодно-резисторные цепочки, выполненные соответственно на резисторе И диодах 15 и 1 б, резисторе 17 и резисторе 18, диодах 19 и 20, резисторе 21. Стабилитроны 22 и 2 З избирательно ограничивают полуволны выходных напряжений измерительного элемента так, что полуволна, действующая на срабатывание, ограничивается сильнее. Выходы всех измерительных элементов соединены по дифференциальной схеме с циркулирующими токами. В реагирующий орган 8 для каждого напряжения включены две диод- но-резисторные цепочки, выполненные соответственно на...

Номер патента: 345919

Опубликовано: 01.01.1972

Авторы: Майер, Михайлов

МПК: A61D 7/02

Метки: дифференциальной, окраски, с111библио, сперматозоидоватса1ни-а

...затем увлажняется 10%-ным раствором танцина комнатной температуры. Через 30 - 45 сек фильтрованную бумагу удаляют, а остатки раствора тацнина сливают, поднимая один из краев предметного стекла под углом 45. Затем ца поверхцость мазка цакапывают 96%-ный спирт, который через 1 - 2 сек смывают дистиллированной водой, при горизонтальном положении предметного стекла. Мазок высушивают фильтровальной бумагой, остатки воды испаряются на воздухе. печения достоверного опредемертвых и ослабленных и удлинения сроков хранения предлагаемому способу пред- перед началом окрашивапия 2 температуры 40 - 42 С, а ноя на мазок последовательно %-ным раствором таннина с 45 сек и 96%-ным спиртом - 2 сек. 2 Для осуществленистекло, подогретое длю...

Номер патента: 383152

Опубликовано: 01.01.1973

Авторы: Вител, Федотов

МПК: H02H 3/28

Метки: дифференциальной, продольной

...контакт промежуточного реле 7 с замедлением на возврат и контакт реле максимального напряжения 8, так как время отпадания промежуточного реле 7 с замедлением на возврат, теряющего питание при срабатывании хотя бы одного промежуточного реле-повторителя, и, следовательно, время размыкания его замкнутого контакта в этой цепи выбирается больше, чем время отключения короткого замыкания. Выходное промежуточное реле 9 срабатывает и замыкает свои контакты в цепи отключения выключателей защищаемогоэлемента,При двойных замыканиях на землю (когда одна фаза замыкается в зоне, а другая вне зоны действия дифференциальной заШиты), если ток замыкания превысит величину уставки реле, срабатывают и замыкают свои контакты одно из пусковых токовых реле 1,...

Номер патента: 384173

Опубликовано: 01.01.1973

Автор: Дмитренко

МПК: H02H 3/28, H02H 7/04

Метки: дифференциальной, защиты, силового, трансфорлатора

...сигналов; 6 - вьлодное реле; 7 - сопротивление; 8 - стабилитрон;9 - конденсатор; 10 - сопротивление.Предлагаемое устройство работает следующим образом.5 Прп краткостях токов меньше определеннойвеличины стабилптрон 8 закрыт, а конденсатор 9 разряжен,Прп больших кратностях токов стабилитрон8 открывается в течение промежутка времени,10 когда напряжение на выходе выпрямительногомоста близко к амплитудному значению. Приэтом конденсатор 9 заряжается. Постояннаявремени разряда конденсатора определяетсявеличиной сопротивления 10 и выбирается по 15 рядка 1,5 - 2 периода промышленной частоты.В моменты когда напряжение на сопротивлении 7 мало, напряжение на входе релейного формирователя 1 поддерживается равнымнапряжению на конденсаторе 9,...
