Устройство дифференциальной защиты трансформаторов

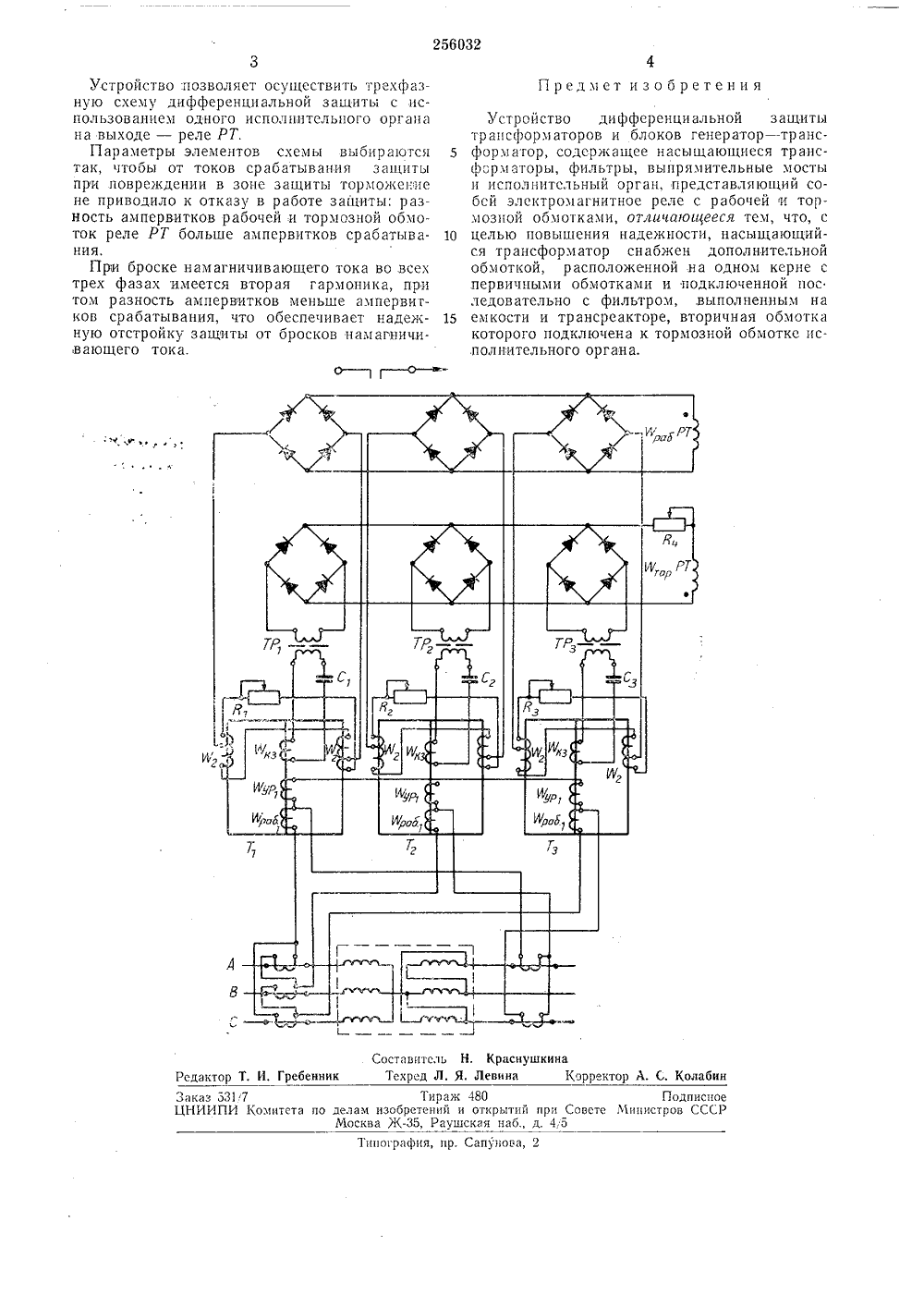

256032 Союз Советских Социалистических Республик.ЧПК юритет Комитет по делам зобретений и аткрцти при Совете Министров СССР(088,8) я 23.111.197 Авторизобретения М. Розе Заявитель вательский инстит-исс ИАЛЬНОТОРОВ ИТЪ присоединением заявки Л та опуоликования описан вашский электротехнический н УСТРОЙСТВО ДИФФЕР ТРА НСФОИзвестны устройства дифференциальной защиты трансформаторов и блоков генератор- трансформатор, содержащих насыщающиеся трансформаторы, выпрямительные мосты, фильтры и исполнительный орган, в виде 5 электромагнитного реле с рабочими и тормозными обмотками.Предлагаемая схема устройства позволяет повысить его надежность. Описываемое устройство отличается от известных тем, что на сыщающийся трансформатор снабжен дополнительной обмоткой, расположенной на одном керне с первичными обмотками и подключенной последовательно с фильтром, выполненном на емкости и трансреакторе, вторичная 1 обмотка которого подключена к тормозной обмотке исполнительного органа.На чертеже представлена принципиальная электрическая схема устройства.Первичные обмотки Урдо и Кур насьпцаю. 2 щихся трансформаторов Т, - Т, выполнены с отводами для компенсации неравенства вторичных токов в плечах защиты. Для защиты трехобмоточного трансформатора добавляется еще одна первичная обмотка. Сердечники 2 трансформаторов Т, - Тз могут быть Ш-образными и П-образными, цо первичные и вторичные К обмотки должны быть выполнены на разных кернах. Плавная регулировка чувствительности при неизменной индукции срабаты вания осуществляется сопротивлениями Рт -Рз. Вторичные токи после двухполупериодного выпрямлении попадают в рабочую обмотку Ур,о РТ реле РТ. Ток в реле определяется большей э.д, с. обмоток У. На одном керне с первичными обмотками трансформаторов Т - Тз расположены обмотки 11 к которым подключены фильтры второй гармоники, состоящие из трансреакторов ТР 1 - ТРз и конденсаторов С, - С, Э. д, с. вторичных обмоток трацсреакторов зависит от вторичных ампер- витков, которые максимальны при резонансной частоте, и частоты тока в первичной обмотке. Величина тока гармоник выше второй незначительна. Большая э.д.с. вторичных обмоток трансреакторов определяет ток в тормозной обмотке Кр РТ реле РТ. Регулируют торможение током второй гармоники сопротивлением Р. Уставка выбирается таким образом, что прц периодических бросках тока, которые значительно меньше токов броска с апериодической составляющей, трансформаторы Т, - Т, не насыщаются. Прц этом вторая гармоника трансформируется в цепь обмотки У., без ослабления, что повышает эффективность торможения, При апериодцческих токах броска, имеющих большую величину, помимо торможения от токов второй гармоники, апериодическая слагающая подмагничивает трансформаторы Т, - Т которые насыщаются, что загрудняет трансформацию периодической слагающей тока в рабочую обмотку реле РТ,256032 Предмет изобретения Составитель Н. Краснушкина Техред Л. Я, Левина Корректор Л. С. Колабин Гребенни Ре 531,7 Тирана 480 Подписпо ПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква Ж, Раушская паб., д. 4,;5 Зака ЦНИ ннография, пр. Сапунова Устройство позволяет осуществить трехфазную схему дифференциальной защиты с использованием одного исполнительного органа на выходе - реле РТ,Параметры элементов схемы выбираются так, чтобы от токов срабатывания защиты при повреждении в зоне защиты торможение не приводило к отказу в раооте защиты; разность ампервитков рабочей и тормозной обмоток реле РТ больше ампервитков срабатывания.При броске намагничивающето тока во всех трех фазах имеется вторая гармоника, при том разность ампервитков меньше ампервигков срабатывания, что обеспечивает надежную отстройку защиты от бросков намагничивающего тока. Устройство дифференциальной защитытрансформаторов и блоков генератор - транс форматор, содержащее насыщающиеся трансформаторы, фильтры, выпрямительные мосты и исполнительный орган, представляющий собсй электромагнитное реле с рабочей и тормозной обмотками, отличаюшееся тем, что, с 10 целью повышения надегкности, насыщающийся трансформатор снабжен дополнительной обмоткой, расположенной на одном керне с первичными обмотками и подключенной пос ледовательно с фильтром, выполненным на 15 емкости и трансреакторе, вторичная обмоткакоторого подключена к тормозной обмотке исполнительного органа.
