Автоматическое устройство для сортировки керамических и т п плиток по их размерам

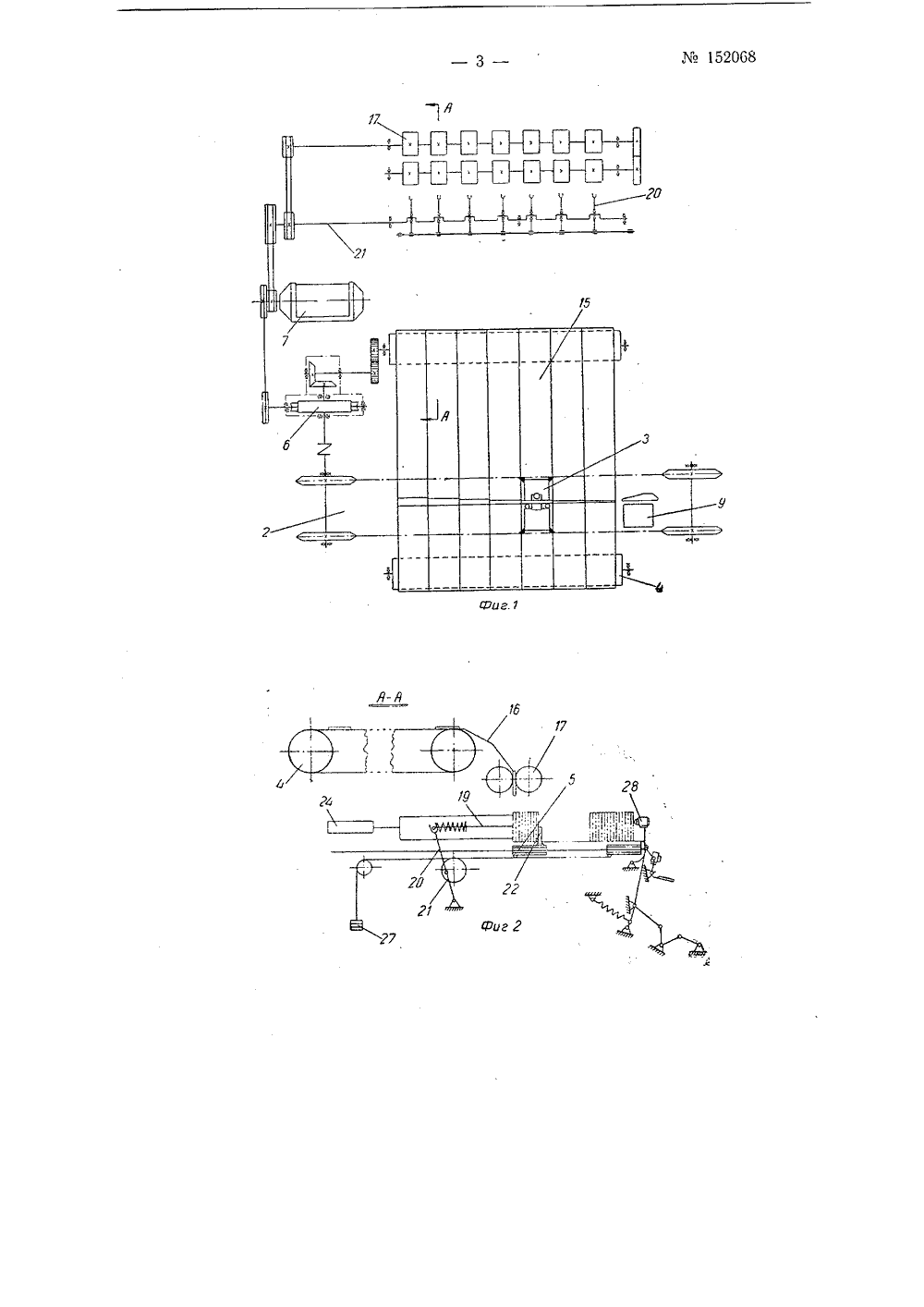

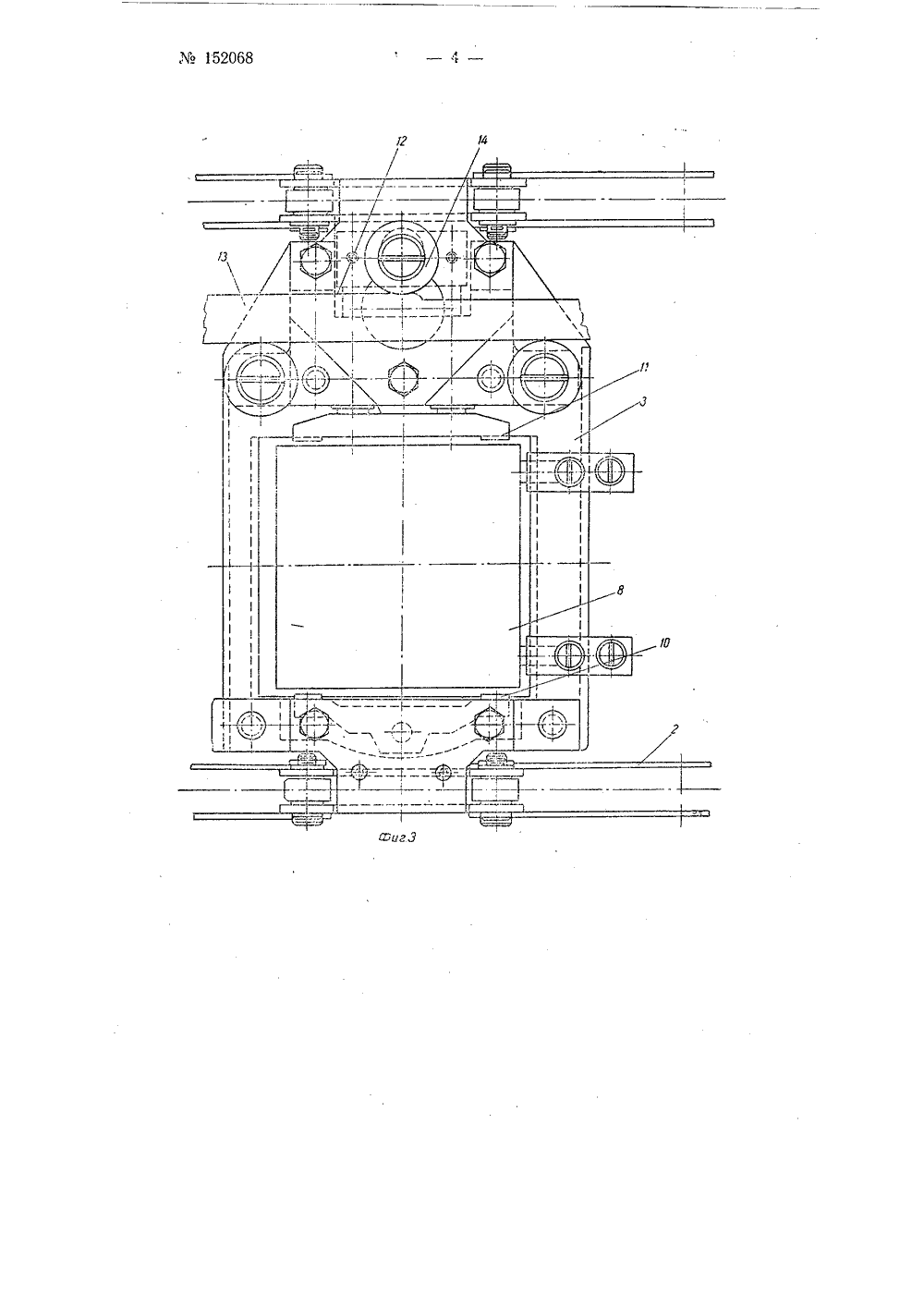

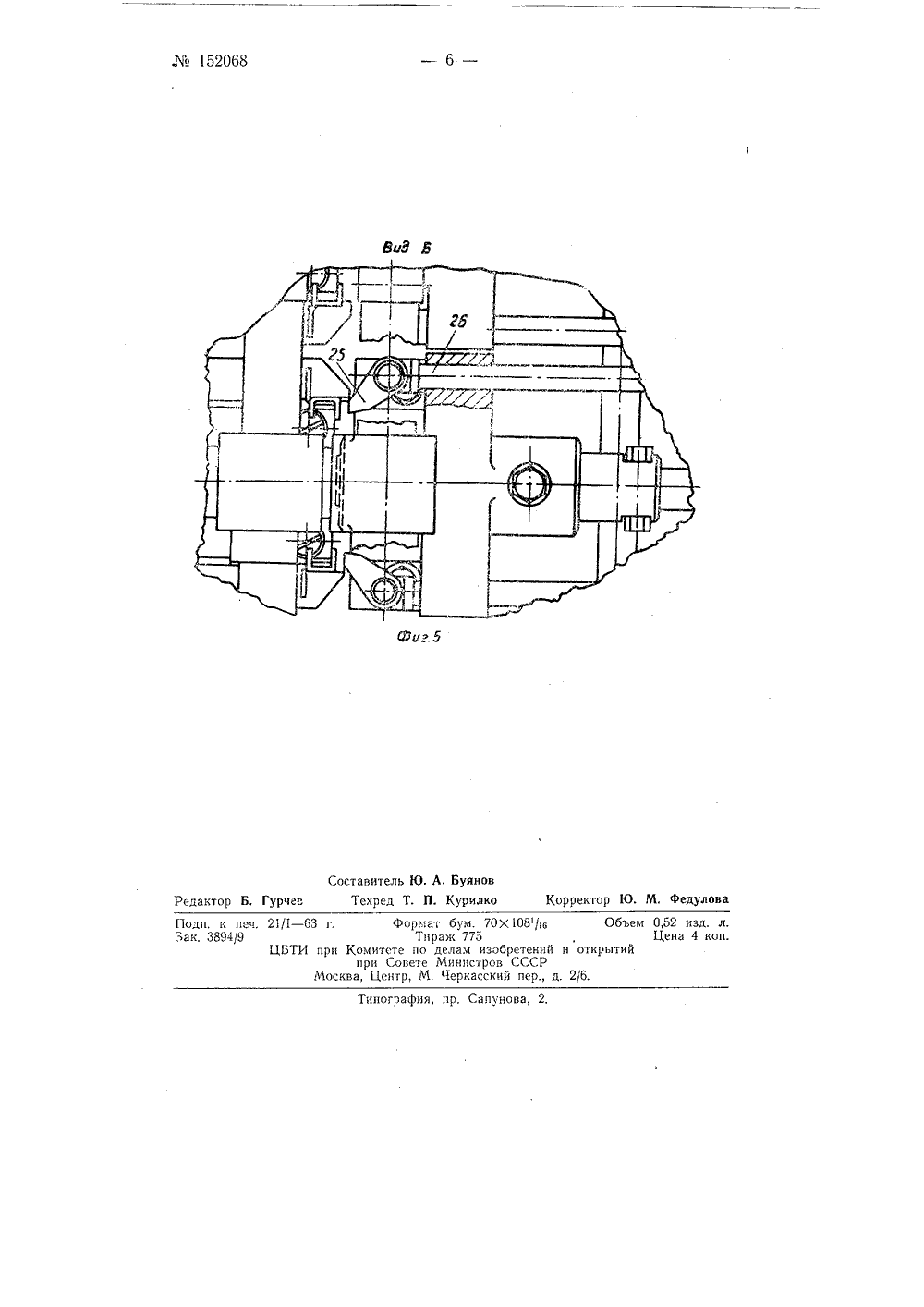

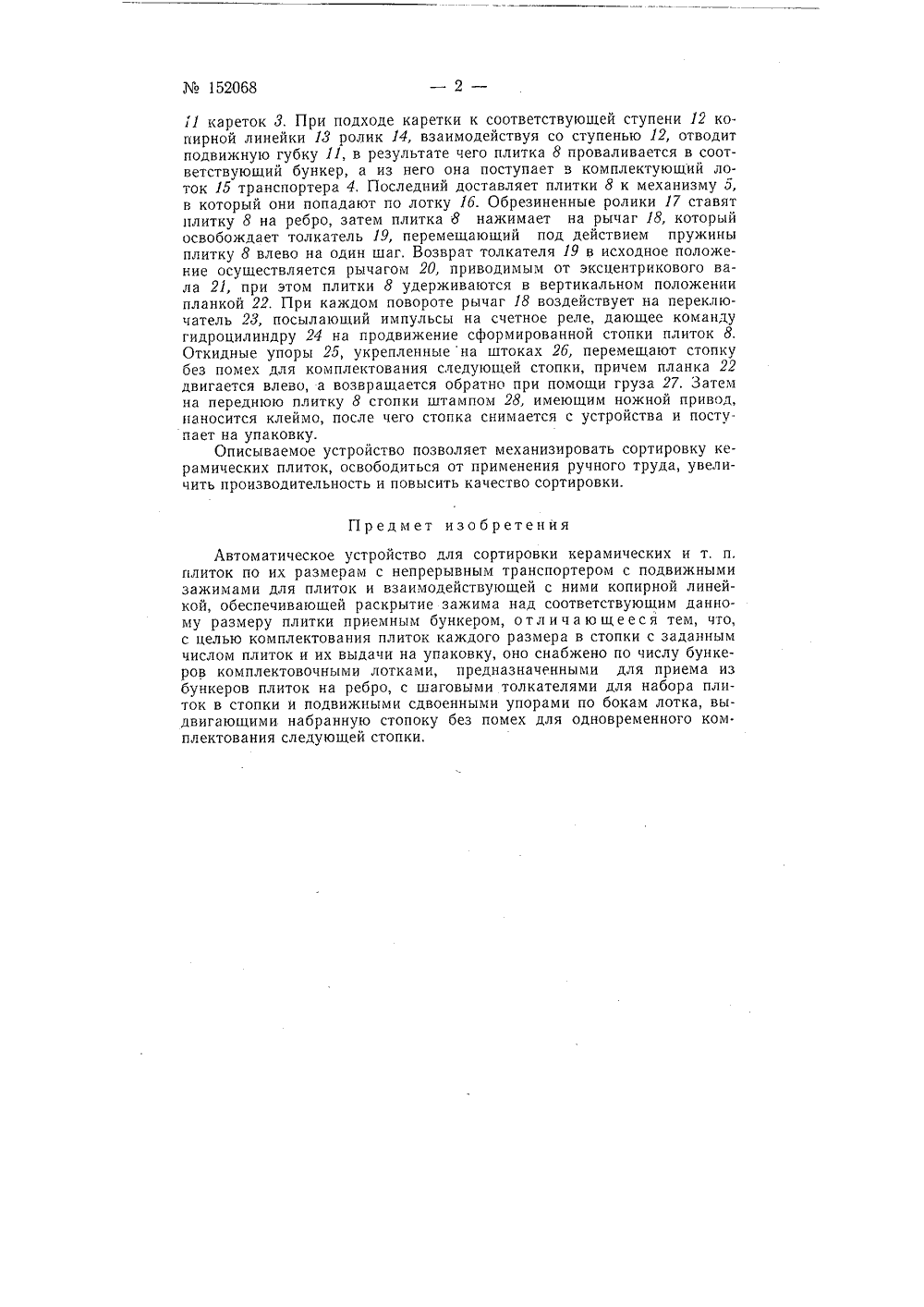

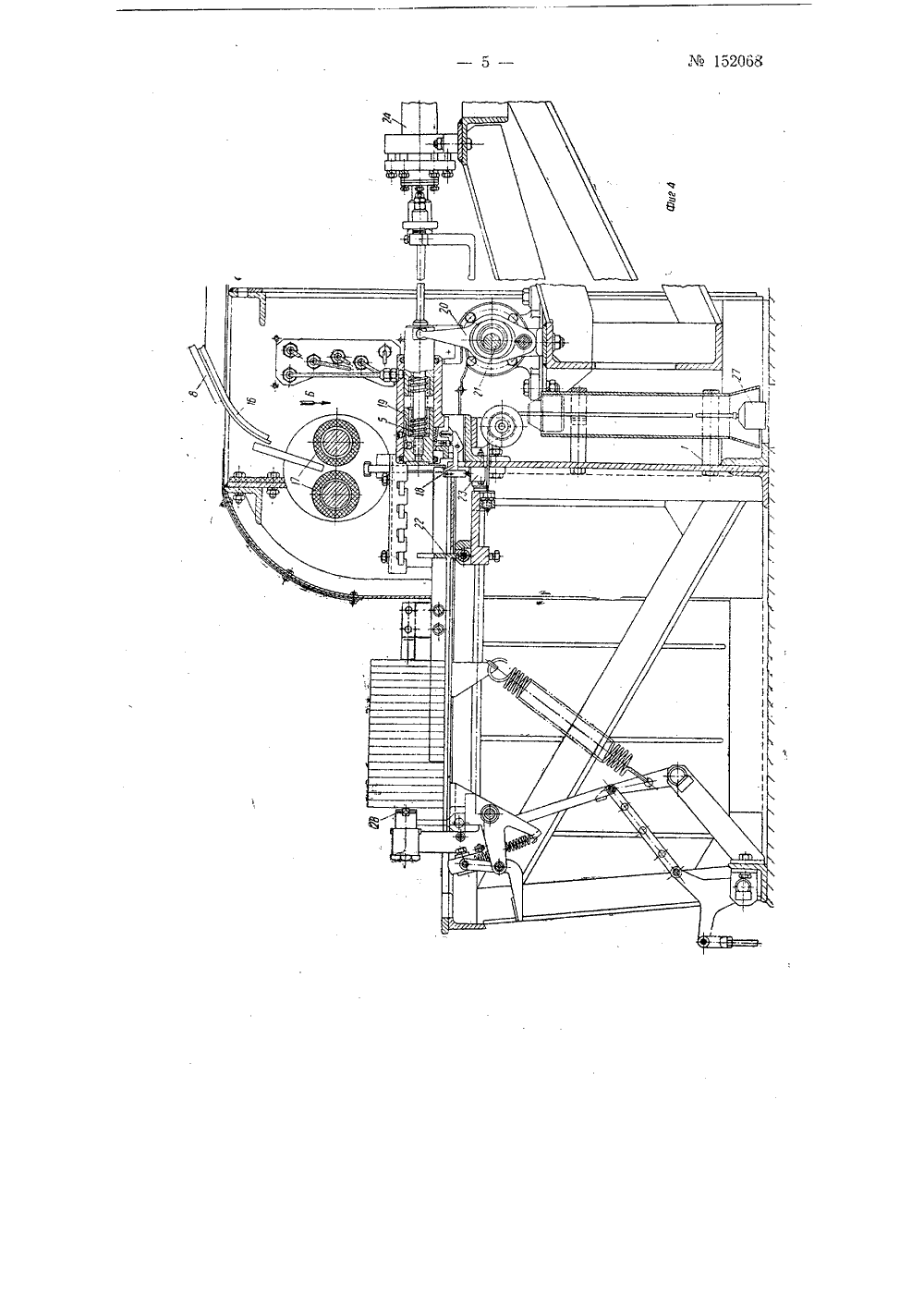

ИСАНИЕ ИЗОБРЕТЕНОАВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа. И. Дудник, Д, И. Шендрик, 3. Б. Коган, А. В. Д. Крючков и И, К. Сединкин олгашев,АВТОМАТИЧЕСКОЕ УСТРОЙСТВОКЕРАМИЧЕСКИХ И Т, П. ПЛИТО Я СОРТИРОВК ИХ РАЗМЕРАМ Заявлено 110 январяв Комитет по делам изобретенийОпубликовано в Бюллете 962 г. за760509/25-8ткрытий при Совете Министров ССС изобретений23 за 1962 г. ра ме ке Известны автоматические устройства для сортировки керамических и т. п. плиток по их размерам с непрерывным транспортером с подвижными зажимами для плиток и взаимодействующей с ними копирной линейкой, обеспечивающей раскрытие зажима над соответствующим данному размеру плитки приемным бункером. Однако такие устройства недостаточно эффективны.Описываемое устройство для обеспечения комплектования плиток каждого размера в стопки с заданным числом плиток и для выдачи плиток на упаковку снабжено по числу бункеров комплектовочными лотками, предназначенными для приема из бункеров плиток на ребро, с щаговыми толкателями для набора плиток в стопки и подвижными сдвоенными упорами по бокам лотка, выдвигающими набранную стопку без помех для одновременного комплектования следующей стопки.На фиг, 1 изображена схема описываемого устройства; на фиг. 2 -эрез по А-А на фиг. 1; на фиг. 3 - каретка с плиткой; на фиг. 4 - ханизм комплектования плиток в стопки; на фиг. О - вид по стрел- Б на фиг. 4.Автоматическое устройство для сортировки керамических плиток состоит из станины 1, транспортера 2 с зажимными каретками 3, транспортера 4, механизма б, комплектования редуктора б, гидросистемы, электрооборудования и электродвигателя 7,Плитки 8, подлежащие сортировке, из загрузочной кассеты 9 поступают на транспортер 2, где их захватывают зажимные губки 10 и15206811 кареток 3. При подходе каретки к соответствующей ступени 12 копирной линейки 13 ролик 14, взаимодействуя со ступенью 12, отводит подвижную губку 11, в результате чего плитка 8 проваливается в соответствующий бункер, а из него она поступает в комплектующий лоток 15 транспортера 4. Последний доставляет плитки 8 к механизму 5, в который они попадают по лотку 1 б. Обрезиненные ролики 17 ставят плитку 8 на ребро, затем плитка 8 нажимает на рычаг 18, который освобождает толкатель 19, перемещающий под действием пружины плитку 8 влево на один шаг. Возврат толкателя 19 в исходное положение осуществляется рычагом 20, приводимым от эксцентрикового вала 21, при этом плитки 8 удерживаются в вертикальном положении планкой 22. При каждом повороте рычаг 18 воздействует на переключатель 23, посылающий импульсы на счетное реле, дающее команду гидроцилиндру 24 на продвижение сформированной стопки плиток 8. Откидные упоры 25, укрепленные на штоках 2 б, перемещают стопку без помех для комплектования следующей стопки, причем планка 22 двигается влево, а возвращается обратно при помощи груза 27. Затем на переднюю плитку 8 стопки штампом 28, имеющим ножной привод, наносится клеймо, после чего стопка снимается с устройства и посту пает на упаковку.Описываемое устройство позволяет механизировать сортировку керамических плиток, освободиться от применения ручного труда, увеличить производительность и повысить качество сортировки.Предмет изобретенияАвтоматическое устройство для сортировки керамических и т, п. плиток по их размерам с непрерывным транспортером с подвижными зажимами для плиток и взаимодействующей с ними копирной линейкой, обеспечивающей раскрытие зажима над соответствующим данному размеру плитки приемным бункером, отл и ч а ю щееся тем, что, с целью комплектования плиток каждого размера в стопки с заданным числом плиток и их выдачи на упаковку, оно снабжено по числу бункеров комплектовочными лотками, предназначенными для приема из бункеров плиток на ребро, с щаговыми толкателями для набора плиток в стопки и подвижными сдвоенными упорами по бокам лотка, выдвигающими набранную стопоку без помех для одновременного ком. плектования следующей стопки,Формат бум. 70 Х 108/и Тираж 775 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/б.
