Прибор для измерения параметров зуборежущего инструмента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 152067
Автор: Королев
Текст

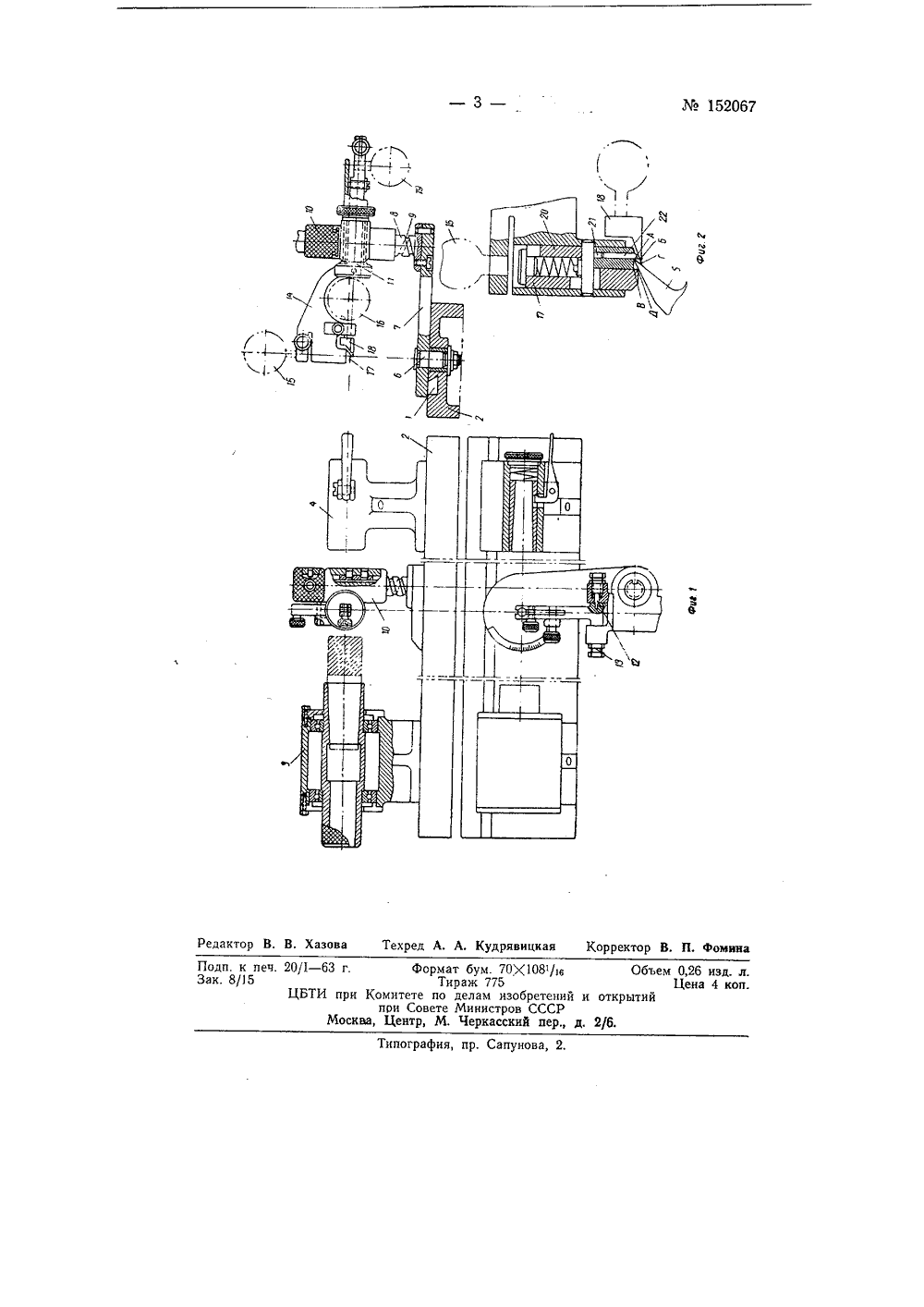

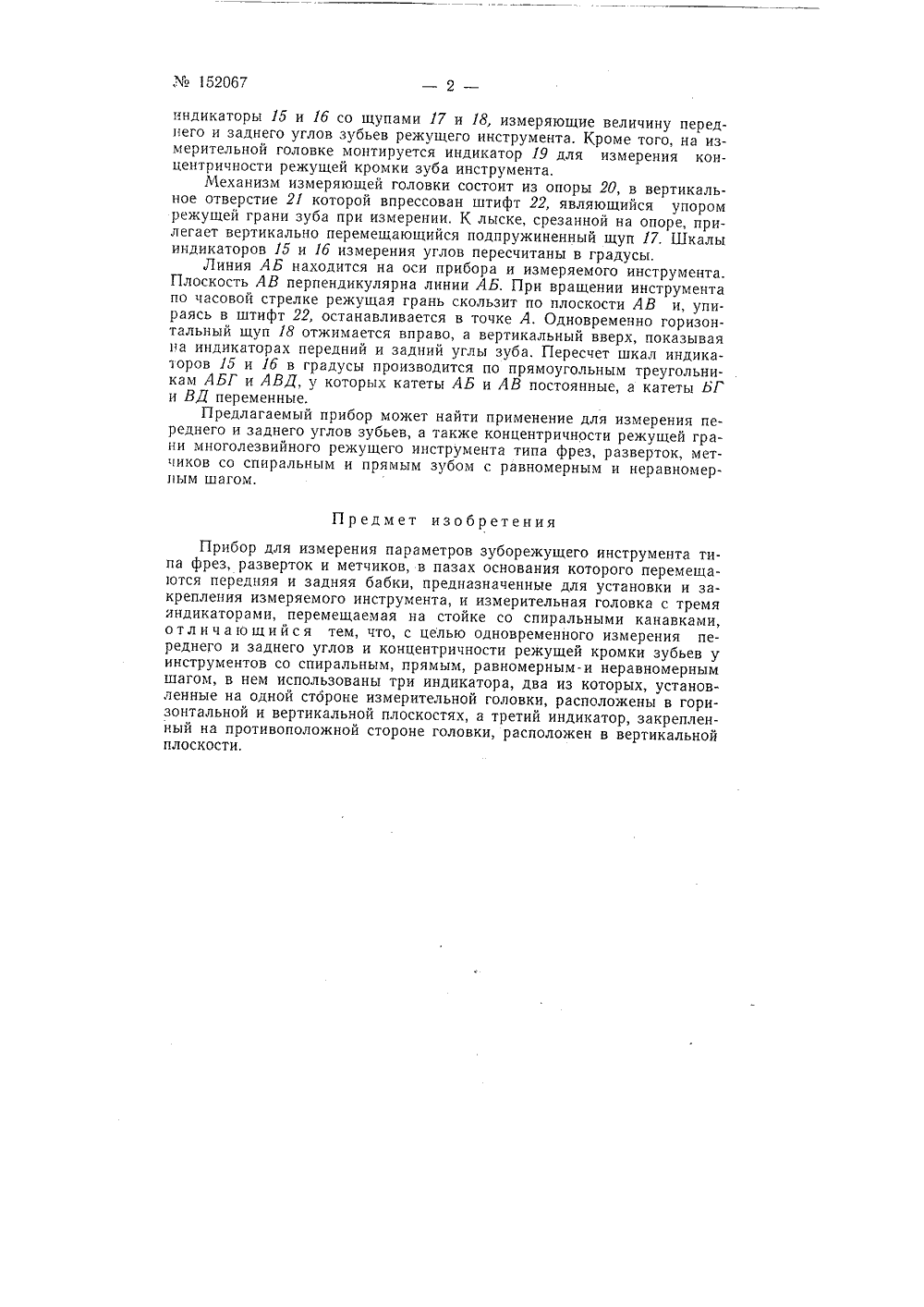

Класс 6 01 Ь; 42 Ь, 24152067 ИЗО БРЕТ ЕНИ У СВИДЕТЕЛЬСТВУ АВТОР Подписная группа1 Б. Н. Коро ПРИБОР ДЛЯ ИЗМЕРЕН ИНПАРАМЕТРОВ ЗУБОРРУМЕНТА ЕГ Заявлено 8 января 1962 г. за омитет по делам изобретений и открытий Опубликовано в Бюллетене изобрет769202/26.Опри Совете Министров СССний23 за 1962 г. адн ство Известны приборы для измерения параметров зуборежущего инструмента, в пазах основания которых перемещаются передняя и задняя бабки для установки и закрепления измеряемого инструмента и измерительная головка с тремя индикаторами, перемещаемая на стойке со спиральными канавками,Особенность описываемого прибора состоит в том, что в нем из трех индикаторов два, установленные на одной стороне головки, расположены в горизонтальной и вертикальной плоскостях, а третий индикатор, закрепленный на противоположной стороне головки, расположен в вертикальной плоскости.Прибор такой конструкции обеспечивает одновременное измерение переднего и заднего углов, а также концентричности режущей кромки зубьев инструментов со спиральным, прямым, равномерным и неравномерным шагом.На фиг, 1 изображен описываемый прибор в трех проекциях; на фиг, 2 - измерительная головка в разрезе.В пазах 1 основания 2 перемещаются передняя 3 и з яя 4 бабки с коническими втулками для крепления центров, посред м котогых на приборе устанавливается измеряемый инструмент 5.На вертикальной оси б основания устанавливается поворотная плита 7 со стойкой 8, по спиральным канавкам 9 которой вертикально перемещается втулка 10 измерительной головки. На горизонтальной поворотной оси 11 втулки головки посредством центров 12 и 13 крепится качалка 14, несущая вертикально и горизонтально расположенныеМ 152067индикаторы 15 и 1 б со щупами 17 и 18, измеряющие величину переднего и заднего углов зубьев режущего инструмента. Кроме того, на измерительной головке монтируется индикатор 19 для измерения концентричности режущей кромки зуба инструмента,Механизм измеряющей головки состоит из опоры 20, в вертикальное отверстие 21 которой впрессован штифт 22, являющийся упором режущей грани зуба при измерении, К лыске, срезанной на опоре, прилегает вертикально перемещающийся подпружиненный щуп 17. Шкалы индикаторов 15 и 1 б измерения углов пересчитаны в градусы.Линия АБ находится на оси прибора и измеряемого инструмента. Плоскость АВ перпендикулярна линии АБ. При вращении инструмента по часовой стрелке режущая грань скользит по плоскости АВ и, упираясь в штифт 22, останавливается в точке А. Одновременно горизонтальный щуп 18 отжимается вправо, а вертикальный вверх, показывая па индикаторах передний и задний углы зуба. Пересчет шкал индикаторов 15 и 1 б в градусы производится по прямоугольным треугольникам АБГ и АВД, у которых катеты АБ и АВ постоянные, а катеты Ы и ВД переменные.Предлагаемый прибор может найти применение для измерения переднего и заднего углов зубьев, а также концентричности режущей грани многолезвийного режущего инструмента типа фрез, разверток, метчиков со спиральным и прямым зубом с равномерным и неравномерным шагом.Предмет изобретенияПрибор для измерения параметров зуборежущего инструмента типа фрез, разверток и метчиков, в пазах основания которого перемещаются передняя и задняя бабки, предназначенные для установки и закрепления измеряемого инструмента, и измерительная головка с тремя индикаторами, перемещаемая на стойке со спиральными канавками, о т л и ч а ю щ и й с я тем, что, с целью одновременного измерения переднего и заднего углов и концентричности режущей кромки зубьев у инструментов со спиральным, прямым, равномерным-и неравномерным шагом, в нем использованы три индикатора, два из которых, установленные на одной стороне измерительной головки, расположены в горизонтальной и вертикальной плоскостях, а третий индикатор, закрепленный на противоположной стороне головки, расположен в вертикальной плоскости.. 2/6 ипография, пр. Сапунов Подп. к печ. 20/1Зак. 8/16ЦБ 63 г. Ф И при Комитетпри С Москм, Цент ормат бум. 70)(108/Тираж 776по делам изобретезете Министров ССС, М. Черкасский пе Объем 0,26 изд. л. Цена 4 коп. открытий
СмотретьЗаявка
759202, 03.01.1962
Королев Б. Н
МПК / Метки
Метки: зуборежущего, инструмента, параметров, прибор
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-152067-pribor-dlya-izmereniya-parametrov-zuborezhushhego-instrumenta.html" target="_blank" rel="follow" title="База патентов СССР">Прибор для измерения параметров зуборежущего инструмента</a>
