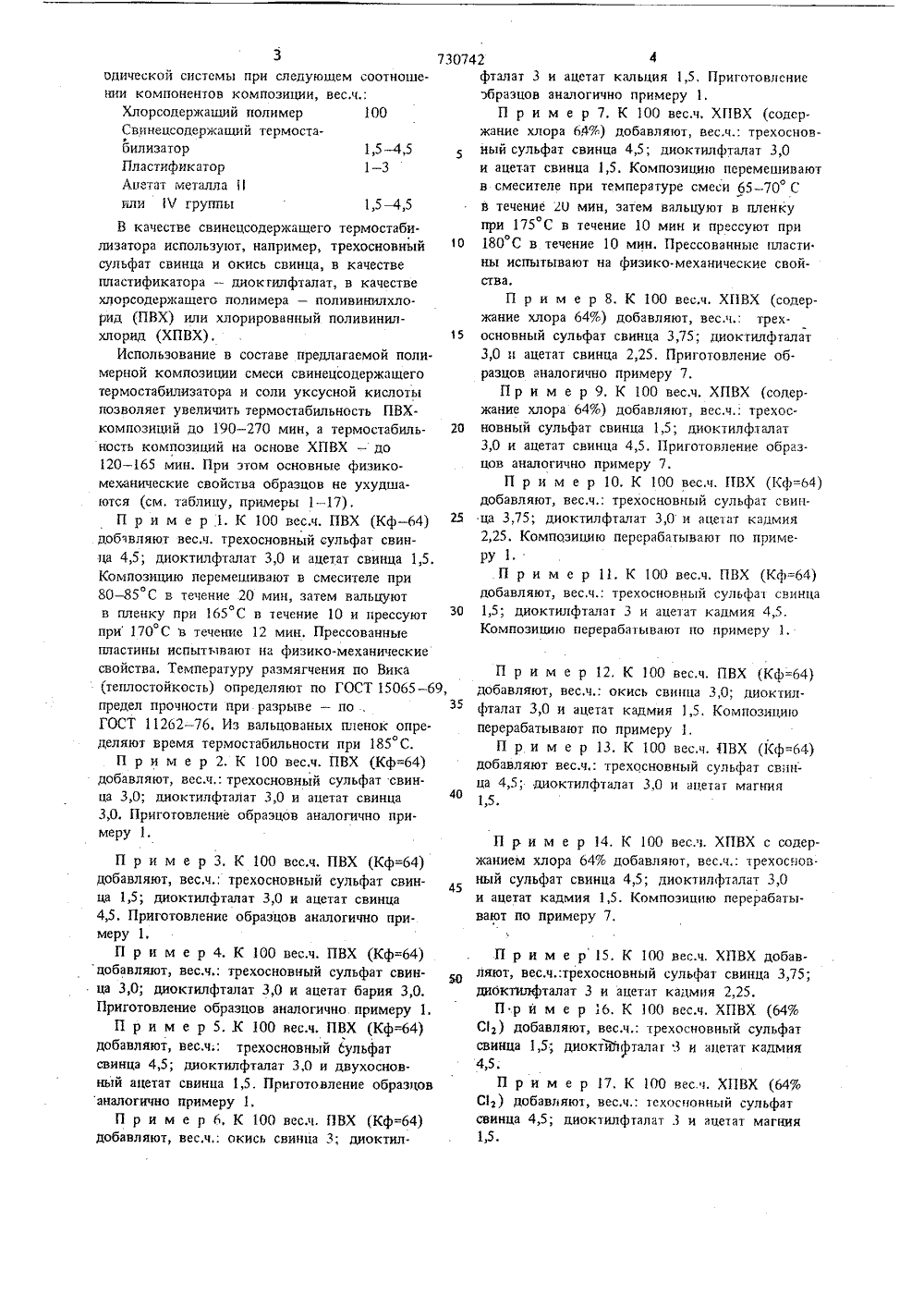

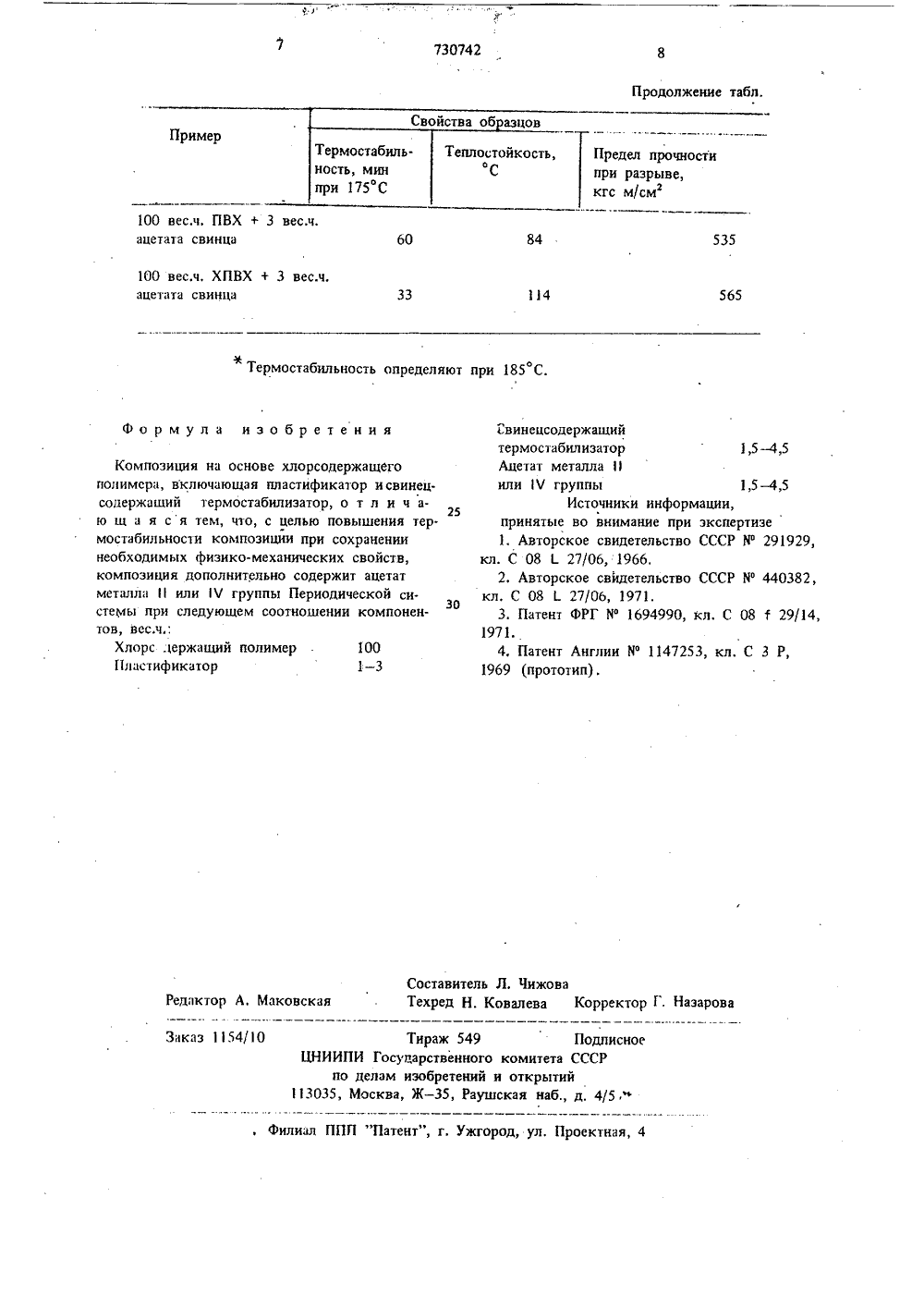

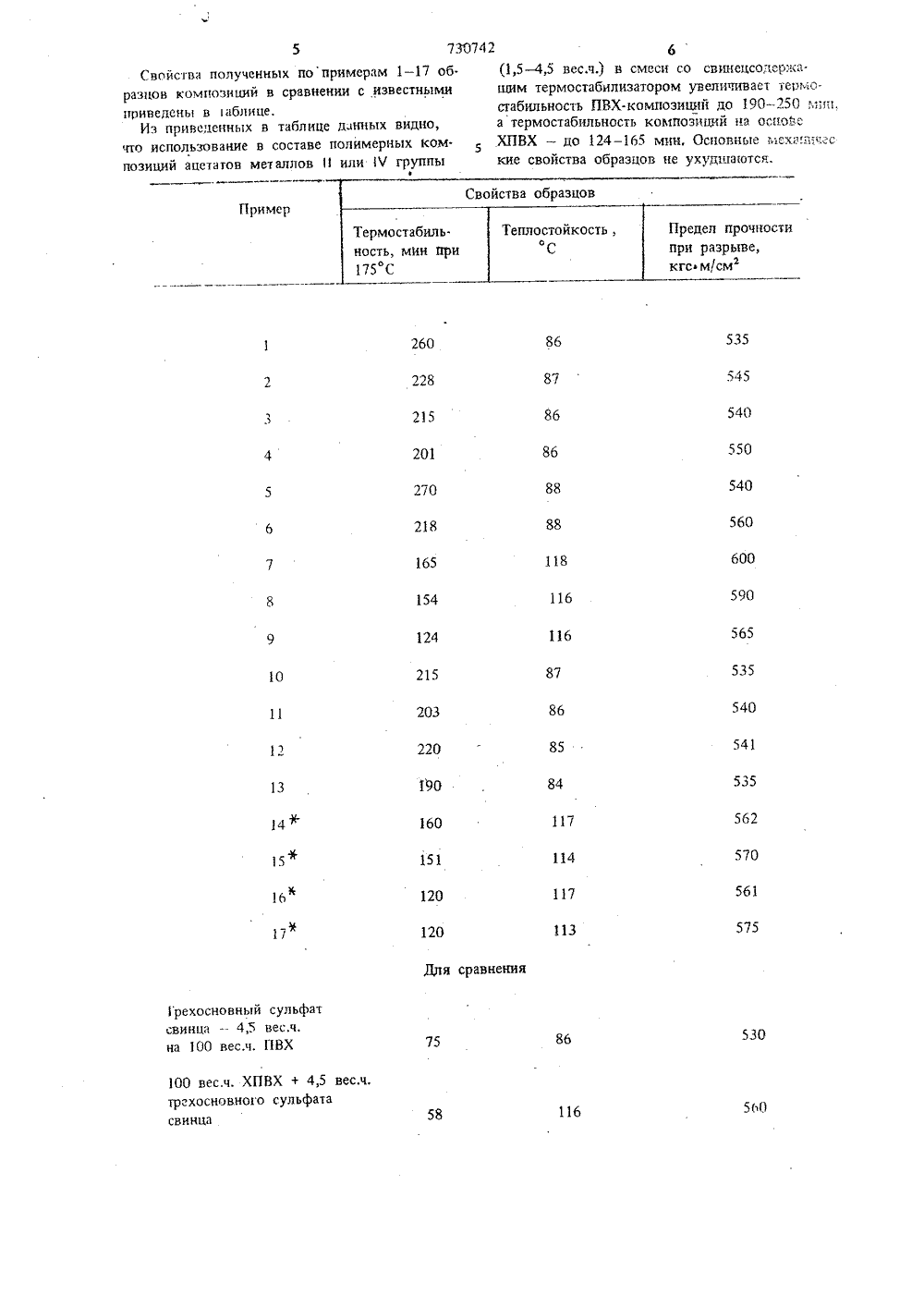

Композиция на основе хлорсодержащего полимера

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 11730742(2,5) Приоритет оо делам нзебретеннй н отнрытнй(54) КОМПОЗИЦИЯ НА ОСНОВЕ ХЛОРСОДЕРЖАЩЕГО ПОЛИМЕРА то Изобретение касается получения полимерных композиций на основе хлорсодержащего полимера, перерабатываемых в материал вальцовопрессовым, экструзионным, каландровым и другими методами для получения материалов различного назначения, в частности для листов пленок, труб, тары и т.д.Известны поливинилхлоридные (ПВХ) композиции для получения непрозрачного винипласта, содержащие в качестве стабилизирующей добавки смесь неорганических и органических солей свинца с высококипящими спиртамиалифатического ряда в соотношении соответственно (1-4) : (1 -2) : (0,5-3) 1 Термостабильность таких композиций 118 - 170 мин.Известна также композиция для получения винипласта, содержащая в качестве стабилизатора смесь двухосновного стеарата свинца, эпоксидированного соевого масла, цианурата20 свинца, тригексилцианурата, антиоксиданта и глицерина 2.Термостабильность композиции 90 - 110 мин. 2Известна стабилизированная композиция на основе галогенсодержащего полимера, содержащая в качестве стабилизатора соль металлаили Я группы и триалкилуксусной кислоты 3.Наиболее близкой к предлагаемой является композиция на основе хлорсодержашего поли. мера, в частности гомо- и сополимеров винилхлорида, содержащая пластификатор, например диоктилфталат, и свинецсодержащий термостабилизатор - двухосновный фосфит свинца и/или трехосновный сульфат свинца 4,Композиция обладает хорошими физико. механическими свойствами, но имеет недостаточно высокую термостабильность.Цель изобретения - увеличение термостаэильности при сохранении необходимых физико.ме. ханических свойств композиции на основехлорсодержащего полимера.Для достижения указанной цели компози. ция на основе хлорсодержащего полимера,включающая свинецсодержащий термо аби. лизатор и пластификатор, дополнительно содержит ацетат металлаили Ч группы Пери1,5-4,51 - 3 О 5 2 О 25 ЗО 9,35 40 П р и м е р 3. К 100 вес ч, ПВХ (Кф 64) добавляют, вес.ч.; трехосновный сульфат свинца 1,5; диоктилфталат 3,0 и ацетат свинца 4,5. Приготовление образцов аналогично примеру 1,П р и м е р 4. К 100 вес.ч. ПВХ (Кф=64) цобавляют, вес,ч.: трехосновный сульфат свинца 3,0; диоктилфталат 3,0 и ацетат бария 3,0. Приготовление образцов аналогично примеру 1.П р и м е р 5. К 100 вес.ч, ПВХ (Кф=64) добавляют, вес.ч;: трехосновнюяй Сульфат свинца 4,5; диоктилфталат 3,0 и двухосновный ацетат свинца 1,5. Приготовление образцов аналогично примеру 1.П р и м е р 6. К 100 вес.ч. ПВХ (Кф=64) добавляют, вес,ч,; окись свинца 3; диоктил 45 одической системы при следуюшем соотношении компонентов композиции, весл.:Хлорсодержаший полимер 100Свинецсодержаший термостабилизаторЛластификаторАпетат металла Пили Ч группы 1,5 - 4,5В качестве свинецсодержашего термостабилизатора используют, например, трехосновныйсульфат свинца и окись свинца, в качествепластификатора - диск гилфталат, в качествехлорсодержашего полимера - поливинилхлорид (ПВХ) или хлорироввнный поливинилхлорид (ХПВХ),Использование в составе предлагаемой поли.мерной композиции смеси свинецсодержащеготермостабилизатора и соли уксусной кислотыпозволяет увеличить термостабильность ПВХкомпозиций до 190 - 270 мин, а термостабильность композиций на основе ХПВХ - до120 - 165 мин, При зтом основные физикомеханические свойства образцов не ухудшаются (см, таблицу, примеры 1 - 17),П р и м е р 1. К 100 вес ч. ПВХ (Кф - 64)добавляют вес,ч. трехосновный сульфат свинца 4,5; диоктилфталат 3,0 и ацетат свинца 1,5,Композицию перемешивают в смесителе при80 - 85 С в течение 20 мин, затем вальцуютв пленку при 165 С в течение 10 и прессуютпри 170 С в течение 12 мин, Прессованныепластины испытывают на физико-механическиесвойства. Температуру размягчения по Вика(теплостойкость) определяют по ГОСТ 15065 - 6предел прочности при разрыве - по .ГОСТ 11262 в . Из вальцованых пленок опре.деляют время термостабильности при 185 С,П р и м е р 2. К 100 вес,ч. ПВХ (Кф=64)добавляют, весл.: трехосновный сульфат свинца 3,0; диоктилфталат 3,0 и ацетат свинца3,0, Приготовление образцов аналогично примеру 1. фталат 3 и ацетат кальция 1,5, Приготовлениезбразцов аналогично примеру 1.П р и м е р 7, К 100 вес,ч. ХПВХ (содержание хлора 64%) добавляют, вес,ч,: трехосновный сульфат свинца 4,5; диоктилфталат 3,0и ацетат свинца 1,5. Композицию перемешиваютв смесителе при температуре смеси 65 - 70 СВ течение 20 мин, затем вальцуют в пленкупри 175 С в течение 10 мин и пр."ссуют при180 С в течение 10 мин. Прессованные пластины испытывают на физико-механические свойства,П р и м е р 8, К 100 вес.ч. ХПВХ (содержание хлора 64%) добавляют, весл.: трехосновный сульфат свинца 3,75; диоктилфталат3,0 и ацетат свинца 2,25. Приготовление образцов аналогично примеру 7,Пр и м е р 9. К 100 вес,ч, ХПВХ (содер.жанне хлора 64%) добавляют, вес.ч.: трехосновный сульфат свинца 1,5; диоктилфталат3,0 и ацетат свинца 4,5. Приготовление образ.цов аналогично примеру 7,П р и м е р 10. К 100 вес,ч. ГТВХ (Кф=64)добавляют, вес.ч.: трехосновный сульфат свинца 3,75; диоктилфталат 3,0 и ацетат кадмия2,25. Композицию перерабатывают по примеру 1П р и м е р 11. К 100 весч. ПВХ (Кф=64)добавляют, вес,ч.: трехосновный сульфа свинца1,5; диоктилфталат 3 и ацетат кадмия 4,5,Композицию перерабатывают по примеру 1,П р и м е р 12. К 100 вес ч, ПВХ (Кф 64) добавляют, вес.ч,: окись свинца 3,0; диоктилфталат 3,0 и ацетат кадмия 3,5. Композицию перерабатывают по примеру 1.П р и м е р 13. К 100 вес ч. ПВХ (Кф=64) добавляют вес.ч,: трехосновный сульфат свинца 4,5; диоктилфталат 3,0 и ацетат магния 1,5.П р и м е р 14. К 100 вес,ч. ХПВХ с содержанием хлора 64% добавляют, вес.ч,: трехосновный сульфат свинца 4,5; диоктилфталат 3,0 и ацетат кадмия 1,5. Композицию перерабатывают по примеру 7.П р и м е р 15, К 100 весл. ХПВХ добавляют, вес.ч.:трехосновный сульфат свинца 3,75; диоктилфталат 3 и ацетат кадмия 2,25.П р и м е р 16, К 100 весч. ХПВХ (64% С 3 г) добавляют, вес.ч,: трехосновный сульфат свинца 1,5, диоктиОпрталаг 3 и ацетат кадмия 4,5;П р и м е р 17. К 100 весл. ХПВХ (64% 01) добавляют, вес.ч.: техосновный сульфат свинца 4,5; диоктилфталат 3 и ацетат магния 1,5,730742 Пример дел прочности разрыве, м/см 545 7 8 18 б 118 54 24 2 2 90 0 15 5 117 Для сравнени 1 рехосновныйсвинца4,5 на 100 вес.ч. ульфаес.ч,ВХ 00 веся, ХПВХ + 4,5трехосновного сульфатвинца 560 Свойства полученных попримерам 1 - 17 об. разцов композиций в сравнении с известными приведены в аблице.Из приведенных в таблице днных видно, что использование в составе полимерных композиций ацетатов металлов П или 1 Ч группыЭ 6(1,5 - 4,5 вес.ч.) в смеси со свинецсодср:нашим термостабилизатором увеличивает термо. стабильность ИВХ.композиций до 190 - 250 мцн, а термостабильность композиций на основе ХПВХ - до 124 - 1 б 5 мин. Основные ь еха.и:,чсс кие свойства образцов не ухудгциотся.730742 Продолжение табл. Пример Предел прочности ри разрыве, гс м/см 100 вес.ч, ПВХ ацетата свинца вес,ч 4 100 вес.ч, ХП ацетата свинц 3 вес.ч,мостабильность определяют при 185 С. эобретени а свинецсодетермос табилАцетат метили Ч гру ор мул,5 - 4 заторлаомпозицня а основе хлорсодер ающая пластификат рмостабилиэатор, о жа щего ор исви 1,5-4,5ации,экспертизеСССР Ио 291929 вклй пол име Источни принятые во вни 1. Авторское сви кл. С 0827/06,2, Авторское св кл, С 08 . 27/06,3. Патент ФРГ К 971. 4, Патент Англии 969 (прототип)., что, с ком пози ью п хранении свойств, т ацетат ческой сикомпоне иост и со зико-механических олнительно содержи Ч группы Периоди ющем соотношении СССР И 440382,кл. С 08 1 29/14,мпоэи ция допилиметалла темы и и след ов, вес.ч.: Хлорс держащий полим Пластификатор Р 1147253, кл, С 00 - 3 Подписноеомитета СССРоткрытийая наб., д. 4/5 ф аказ 1 154 Тираж 549ЦНИИПИ Государственногопо делам изобретений13035, Москва, Ж - 35, Рауш илиал ППЛ "Патент", г. Ужгород, ул оектна Составитель Л. ЧижоваРедактор А. Маковская Техред Н. Ковалева Корректор Г, Наэаро
