Способ получения фосфатсодержащего связующего

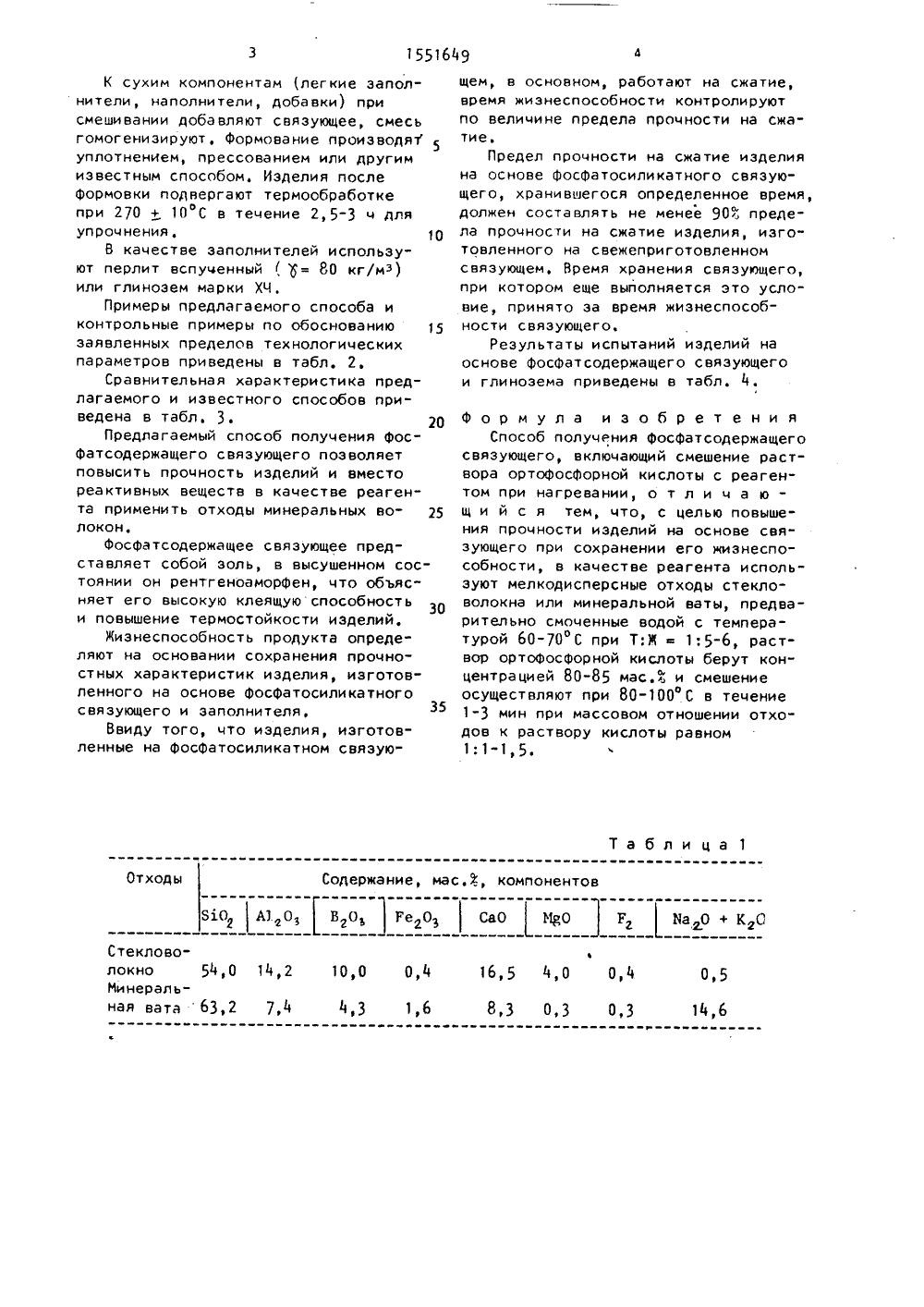

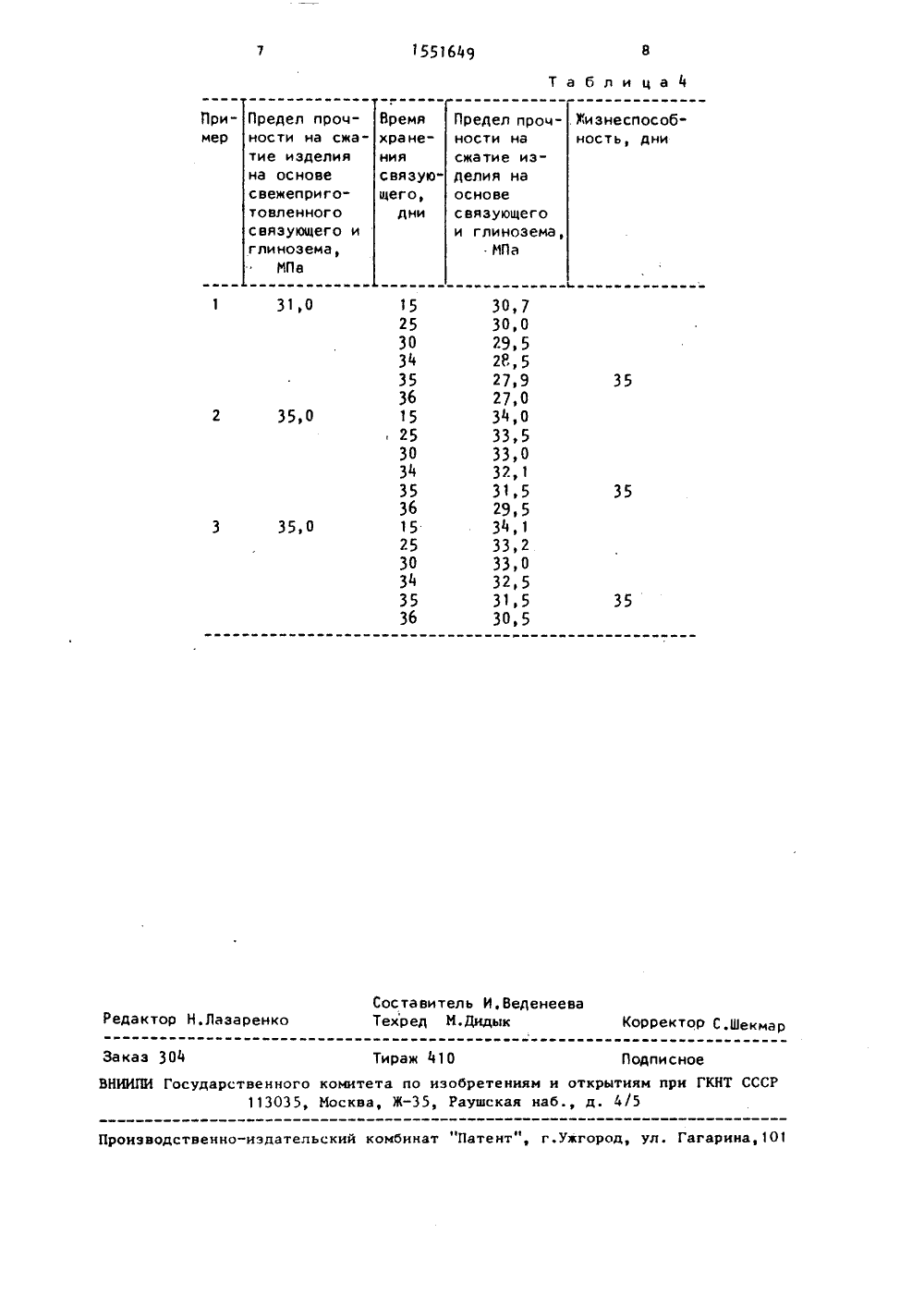

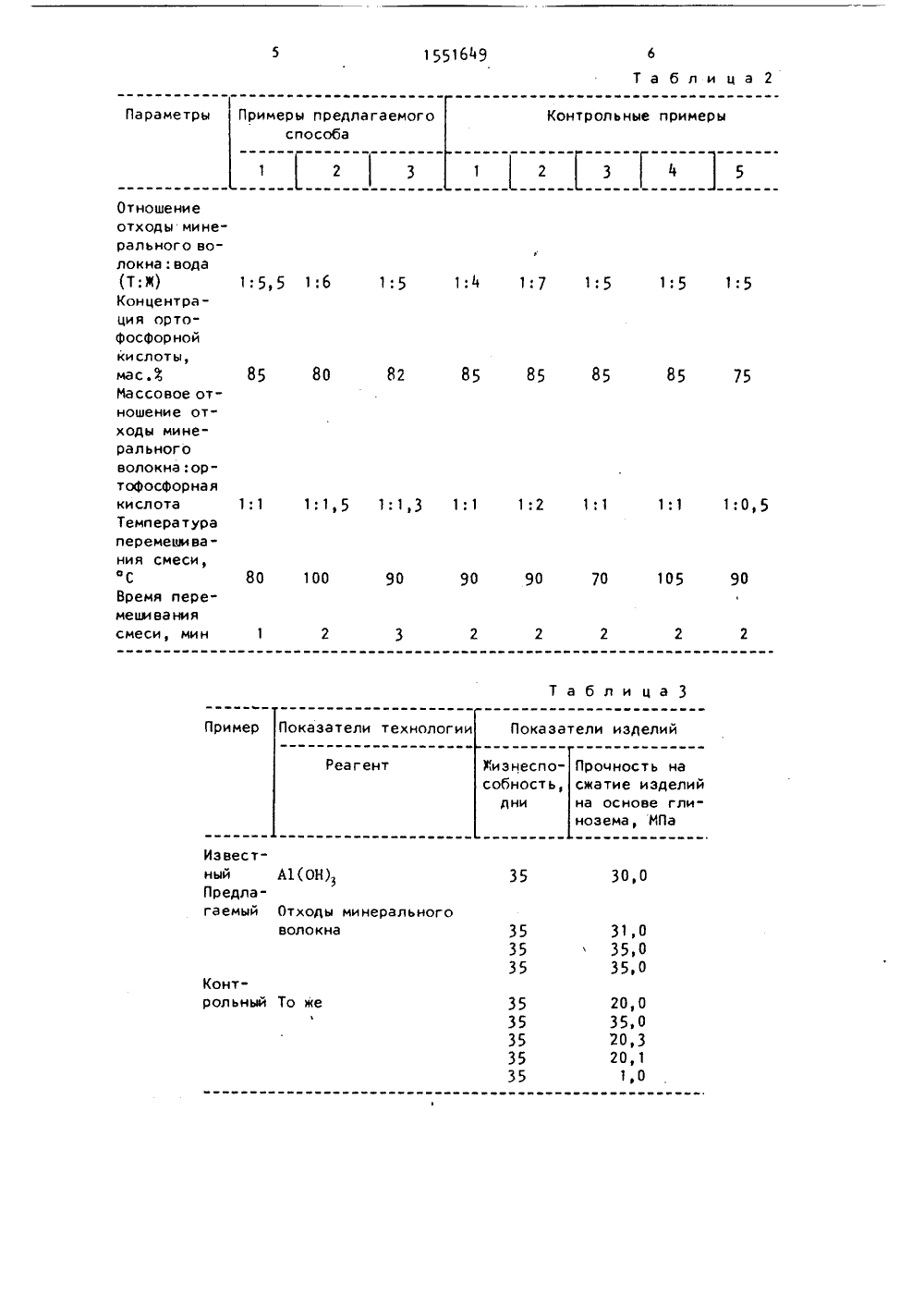

(19) (И В 33/26, 25/26 ОПИСАНИЕ ИЗОБРЕТЕН полученного прощим образом. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) СПОСОБ ПОЛУЧЕНИЯ фОСФАТСОДЕРЖАО 1 ЕГО СВЯЗУНЩЕГО(57) Изобретение относится к получению фосфатсодержащих связующих исИзобретение относится к получению фосфатсодержащих связующих, используемых в строительстве, для декоративных работ, а также в качестве сорбентов, катализаторов и удобрений.Целью изобретения является повышение прочности изделий на основе связующего при сохранении его жизнеспособности,П р и м е р 1. Берут 5 кг отходов тонкоизмельченной минеральной ваты (ТУ 4640-80) и в смесителе-реакторе их предварительно смачивают горячей водой (70 С) в количестве 25 л (Т:Ж =1:5) при перемешивании, затем добавляют 5 кг (85 мас.2) раствора ортофосфорной кислоты (массовое отношео ние отходы;кислота 1:1) и при 100 С продолжают перемешивание в течение 3 мин для получения гомогенной массы в виде золя.Жизнеспособность полученного продукта 35 дней, прочность иэделий на 2пользуемых в строительстве, антикоррозионной защите, для декоративных работ, а также в качестве сорбентов, катализаторов и удобрений, и позволяет повысить прочность изделий на основе продукта при сохранении его жизнеспособности. Раствор ортофосфорной кислоты (80-85 мас.У) смешивают при 80-100 С в течение 1-3 мин с предварительно смоченными водой при 60-70 С при Т:Ж = 1;5-6 мелкодисперсными отходами силикатной ваты или стекловолокна при массовом отношении отходов к раствору кислоты равном 1:1-1,5, 4 табл,сжатие на основе связующего с перлитом 32 МПа.П р и м е р 2. Берут 10 кг мелко- дисперсных отходов стекловолокна (ТУ 10727-73) и в смесителе-реакторе их предварительно смачивают горячей водой (70 С) в количестве 55 л, при этом соотношение Т:Ж = 1:5,5 при перемешивании после чего добавляют ортофосфорную кислоту концентрацией 85 в количестве 10 кг (соотношение отходы:кислота 1:1) и поднимают температуру реакционной смеси до 80 С, При этой температуре продолжают перемешивание в течение 1 мин для получения гомогенной массы в виде золя, Жизнеспособность готового продукта 35 дней, прочность иэделия с глиноземом 31,0 МПа.Химический состав отхолов представлен в табл. 1.Изделия на основедукта готовят следуюСодержание, мас,В, компонентов Отходы810 А 1. О ВО ГеО СаО ИрОг Ы, + КО Стекловолокно 54,0 Минеральная вата63,2 16,5 4,0 0,4 14,2 10,0 0,4 0,5 7,4 4,3 8,3 0,3 0,3 1,6 14,6 К сухим компонентам легкие заполнители, наполнители, добавки) присмешивании добавляют связующее, смесьгомогенизируют, формование производят 5уплотнением, прессованием или другимизвестным способом. Иэделия послеформовки подвергают термообработкепри 270 + 10 С в течение 2,53 ч дляупрочнения, 10В качестве заполнителей используют перлит вспученный0 = 80 кг/мз)или глинозем марки ХЧ.Примеры предлагаемого способа иконтрольные примеры по обоснованию 15заявленных пределов технологическихпараметров приведены в табл. 2.Сравнительная характеристика предлагаемого и известного способов приведена в табл. 3. 20Предлагаемый способ получения фосфатсодержащего связующего позволяетповысить прочность иэделий и вместореактивных веществ в качестве реагента применить отходы минеральных волокон,Фосфатсодержащее связующее представляет собой золь в высушенном состоянии он рентгеноаморфен, что объясняет его высокую клеящую способностьи повышение термостойкости изделий,Жизнеспособность продукта определяют на основании сохранения прочностных характеристик изделия, изготовленного на основе фосфатосиликатногосвязующего и заполнителя,Ввиду того, что изделия, изготовленные на фосфатосиликатном связующем в основном, работают на сжатие, время жизнеспособности контролируют по величине предела прочности на сжатие.Предел прочности на сжатие изделия на основе фосфатосиликатного связующего, хранившегося определенное время, должен составлять не менее 90" предела прочности на сжатие иэделия, иэго" товленного на свежеприготовленном связующем. Время хранения связующего, при котором еще выполняется это условие, принято эа время жизнеспособности связующего.Результаты испытаний иэделий на основе фосфатсодержащего связующего и глинозема приведены в табл. Формула и э о б р е т е н и яСпособ получения фосфатсодержащего связующего, включающий смешение раствора ортофосфорной кислоты с реагентом при нагревании, о т л и ч а ющ и й с я тем, что, с целью повышения прочности изделий на основе связующего при сохранении его жизнеспособности, в качестве реагента используют мелкодисперсные отходы стекловолокна или минеральной ваты, предварительно смоченные водой с температурой 6070 С при Т:Ж1:56, раствор ортофосфорной кислоты берут концентрацией 8085 мас,3; и смешение осуществляют при 80100 С в течение 13 мин при массовом отношении отходов к раствору кислоты равном1:11, 5.1551649 Табли ца 2 Параметры Контрольные примеры гге в вмю 14 17 15 15 15 1:5,5 1:6 1:5 85 85 85 85 80 85 75 1:1 1:0,5 1:1 1:1) 5 1:1,3 1:1 1:2 1:1 80 100 105 90 70 90 90 90 Табли ца 3 Пример Показатели технологии Показатели иэделий Реагент Прочность на сжатие изделий на основе глинозема, МПа Жи э не сп особность,дни Известныйй А 1(ОН)Предлагаемый Отходы минеральноговолокна 30,0 31,0 35,0 35,0 Контрольный То же1 20,0 35,0 20,3 20,1 1,0 Отношениеотходы минерального волокна;вода(Т: Ж)Концентрация ортофосфорнойкислоты,мас,Массовое отношение отходы минеральноговолокна:ортофосфорнаякислотаТемператураперемещивания смеси,фсВремя перемещиваниясмеси, мин Примеры предлагаемого способа 1 2 51551649 Табли ца Пример Время хранениясвязующего,дни Предел прочности на сжатие изделия на основе свежеприготовленного связующего и глинозема,ИПа Предел прочности насжатие иэделия на основесвязующего и глинозема,МПа Жизнеспособность дни 31,0 35,0 35,0 Составитель И.ВеденееваТехред М.Дидык Редактор Н.Лазаренко КорректоР С.Шекмар Заказ 304 Тираж 410 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5
