Инерционно-электростатический воздухоочиститель для двигателя внутреннего сгорания

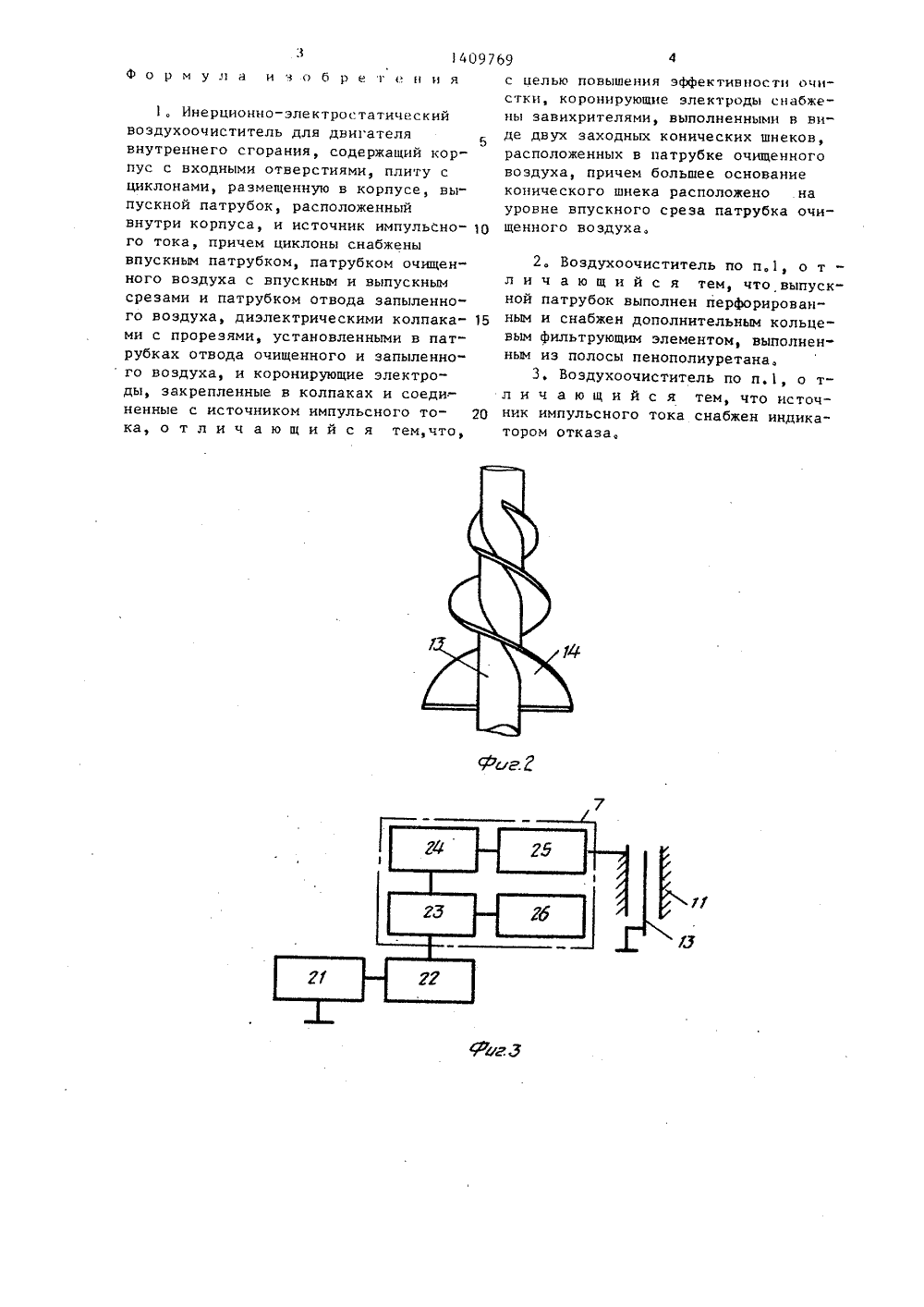

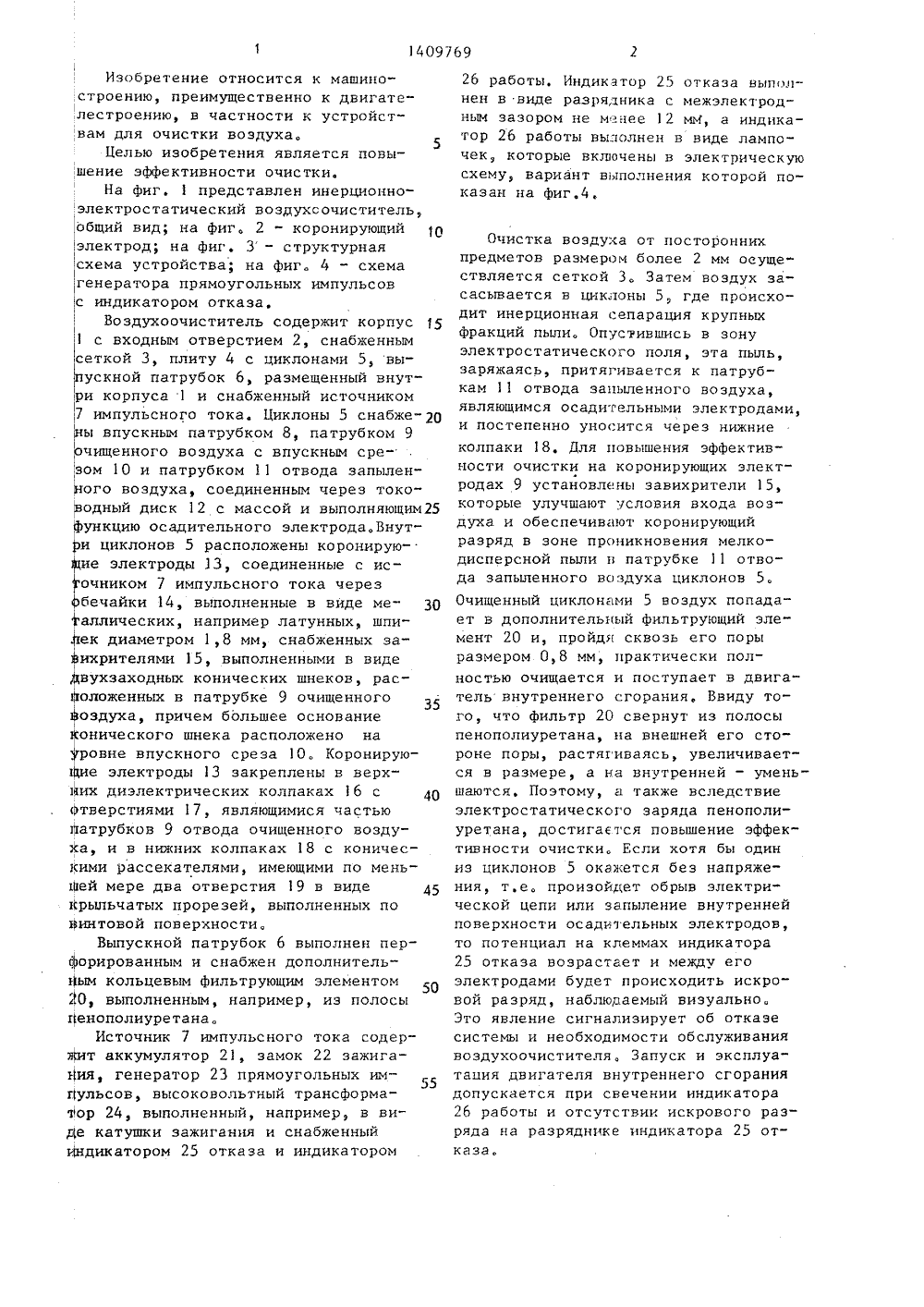

(50 4 Р 02 М 35/026 ОПИСАНИЕ ИЗОБРЕТЕНИЯ д Ю 5 1 Ю Ю иГ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Таджикский сельскохозяйственный институт(56) Авторское свидетельство СССРВ 1353037, кл, Р 02 М 35/022, 1985.(54) ИНЕРЦИОННО-ЭЛЕКТРОСТАТИЧЕСКИЙВОЗДУХООЧИСТИТЕЛЬ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ(57) Изобретение позволяет повыситьэффективность очистки воздуха. Коронирующие электроды 13, закрепленныев колпаках 16,18 и соединенные с источником импульсного тока, имеют завихрители 15, выполненные в виде двухэаходных конических шнеков, расположенных в патрубке 9 очищенного воздуха, Такое выполнение улучшает условия входа воздуха и обеспечиваеткоронирующий разряд в зоне проникновения мелкодисперсной пыли в патрубке 12,отвода запыленного воздуха циклонов 5, Большее основание конического шнека расположено на уровне перфорированного выпускного среза 1 О,патрубка 6, имеющего дополнительныйкольцевой фильтрующий элемент 20, выполненный из полосы пенополиуретана.В случае обрыва электрической цепиили запыления внутренней поверхностиосадительных электродов срабатываетиндикатор отказа, 2 з,п, ф-лы, 4 ил.Изобретение относится к машиностроению, преимущественно к двигателестроению, в частности к устройствам для очистки воздуха.5Целью изобретения является повышение эффективности очистки,На фиг. 1 представлен инерционноэлектростатический воздухсочиститель,,общий вид; на фиг. 2 - коронирующийэлектрод; на фиг, 3 - структурнаясхема устройства; на фиг. 4 - схемагенератора прямоугольных импульсовс индикатором отказа,Воздухоочиститель содержит корпус1 с входным отверстием 2, снабженнымсеткой 3, плиту 4 с циклонами 5, выускной патрубок 6, размещенный внутри корпуса 1 и снабженный источником7 импульсного тока. Циклоны 5 снабжеы впускным патрубком 8, патрубком 9чищенного воздуха с впускным срезом 10 и патрубком 11 отвода запыленого воздуха, соединенным через токородный диск 12 с массой и выполняющим 25Функцию осадительного электрода, Внути циклонов 5 расположены коронируюие электроды 13, соединенные с исочником 7 импульсного тока черезбечайки 14, выполненные в виде меаллических, например латунных шпиек диаметром 1,8 мм, снабженных заихрителями 15, выполненными в видевухзаходных конических шнеков, рас оложенных в патрубке 9 очищенногооздуха, причем большее основание1 оннческого шнека расноножено наровне впускного среза 1 О. Коронируюе электроды 13 закреплены в верхйих диэлектрических колпаках 16 сотверстиями 17, являющимися частьюпатрубков 9 отвода очищенного воздуха, и в нижних колпаках 18 с коничес 1 еими рассекателями, имеющими по мень"щей мере два отверстия 19 в виде 45крыльчатых прорезей, выполненных поВинтовой поверхности,Выпускной патрубок 6 выполнен перфорированным и снабжен дополнительым кольцевым фильтрующим элементом0, выполненным, например, из полосыг 1 енополиуретана,Источник 7 импульсного тока содерлт аккумулятор 21, замок 22 зажигаьия, генератор 23 прямоугольных им 55г 1 ульсов, высоковольтный трансформачор 24, выполненный, например, в виде катушки зажигания и снабженныйИндикатором 25 отказа и индикатором 26 работы, Индикатор 25 отказа выполнен в виде разрядника с межэлектродным зазором не м нее 12 мм, а индикатор 26 работы выполнен в виде лампочек, которые включены в электрическуюсхему, вариант выполнения которой показан на фиг.4,Очистка воздуха от посторонних предметов размером более 2 мм осуществляется сеткой 3. Затем воздух засасывается в циклоны 5, где происходит инерционная сепарация крупных фракций пыли. Опустившись в зону электростатического поля, эта пыль, заряжаясь, притягивается к патрубкам 11 отвода запыленного воздуха, являющимся осадительными электродами, и постепенно уносится через нижние колпаки 18, Для повышения эффективности очистки на коронирующих электродах 9 установлены завихрители 15, которые улучшают условия входа воздуха и обеспечивают коронирующий разряд в зоне проникновения мелкодисперсной пыли в патрубке 11 отвода запыленного воздуха циклонов 5,Очищенный циклонами 5 воздух попада - ет в дополнительный фильтрующий элемент 20 и, пройдя сквозь его поры размером 0,8 мм, практически полностью очищается и поступает в двигатель внутреннего сгорания. Ввиду того, что фильтр 20 свернут из полосы пенополиуретана, на внешней его стороне поры, растягиваясь, увеличивается в размере, а на внутренней - уменьшаются. Поэтому, а также вследствие электростатического заряда пенополиуретана, достигается повышение эффективности очистки, Если хотя бы один из циклонов 5 окажется без напряже" ния, т.е. произойдет обрыв электрической цепи или запыление внутренней поверхности осадительных электродов, то потенциал на клеммах индикатора 25 отказа возрастает и между его электродами будет происходить искровой разряд, наблюдаемый визуально, Это явление сигнализирует об отказе системы и необходимости обслуживания воздухоочистителя, Запуск и эксплуатация двигателя внутреннего сгорания допускается при свечении индикатора 26 работы и отсутствии искрового разряда на разряднике индикатора 25 отказа, 14097Фор мул а и зоб ретения 1, Инерционно-электростатический воздухоочиститель для двигателявнутреннего сгорания, содержащий корпус с входными отверстиями, плиту с циклонами, размещенную в корпусе, выпускной патрубок, расположенныйвнутри корпуса, и источник импульСно О го тока, причем циклоны снабжены впускным патрубком, патрубком очищенного воздуха с впускным и выпускным срезами и патрубком отвода запыленно" го воздуха, диэлектрическими колпака ми с прорезями, установленными в патрубках отвода очищенного и запыленного воздуха, и коронирующие электроды, закрепленные в колпаках и соединенные с источником импульсного то ка, о т л и ч а ю щ и й с я тем,что,694с целью повышения эффективности очистки, коронирующие электроды снабжены завихрителями, выполненными в виде двух заходных конических шнеков,расположенных в патрубке очищенноговоздуха, причем большее основаниеконического шнека расположено науровне впускного среза патрубка очищенного воздуха,2, Воздухоочиститель по п.1, о т л и ч а ю щ и й с я тем, что выпускной патрубок выполнен перфорированным и снабжен дополнительным кольцевым фильтрующим элементом, выполненным из полосы пенополиуретана.3, Воэдухоочиститель по п.1, о тл и ч а ю щ и й с я тем, что источник импульсного тока снабжен индикатором отказа,140969 Составитель А.ЩербаковРедактор М,Циткина Техред Л.Олийнык Корректор О,Кравцова Заказ 3463/32 Тираж 505 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5
