Тренажер оператора систем управления

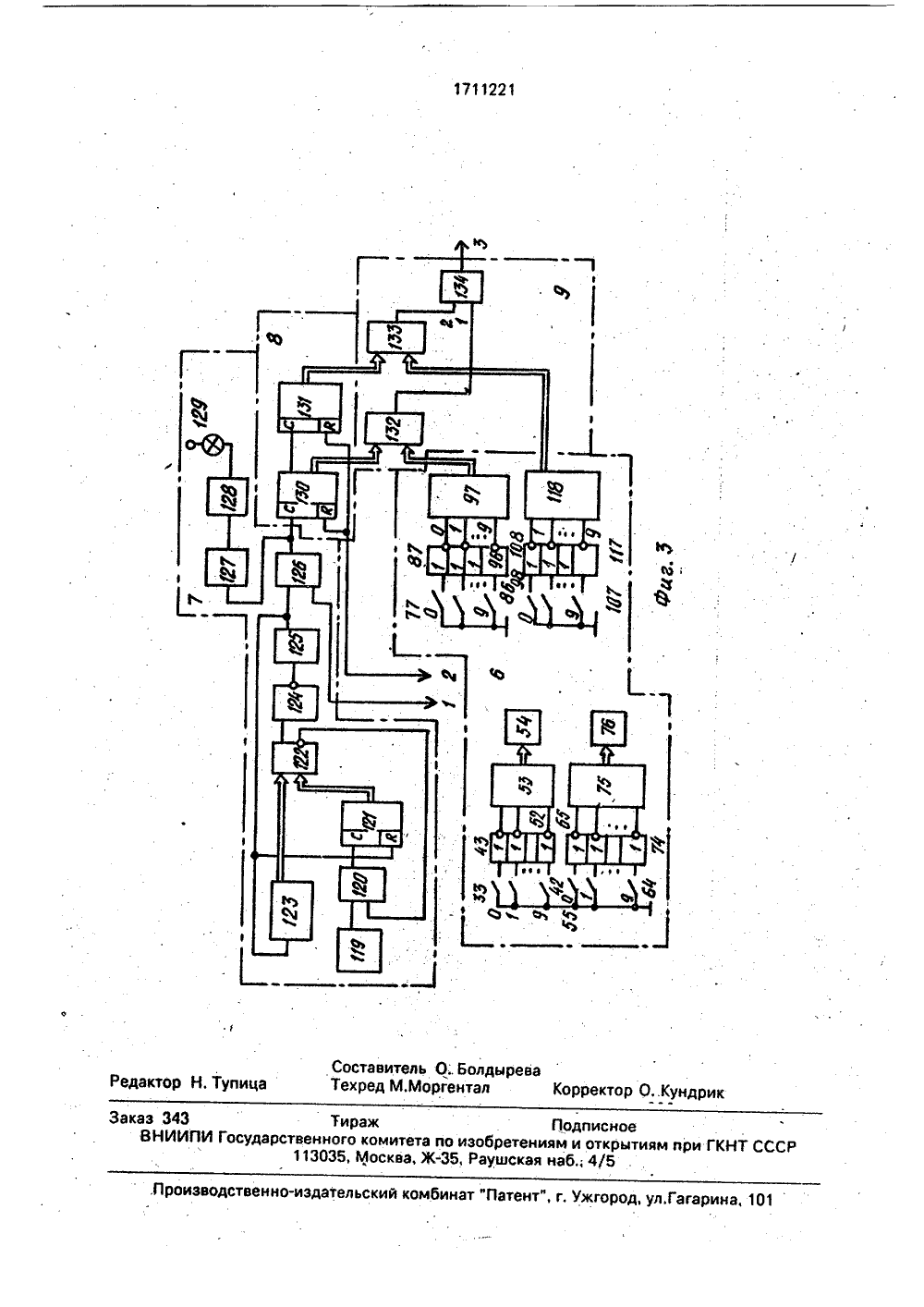

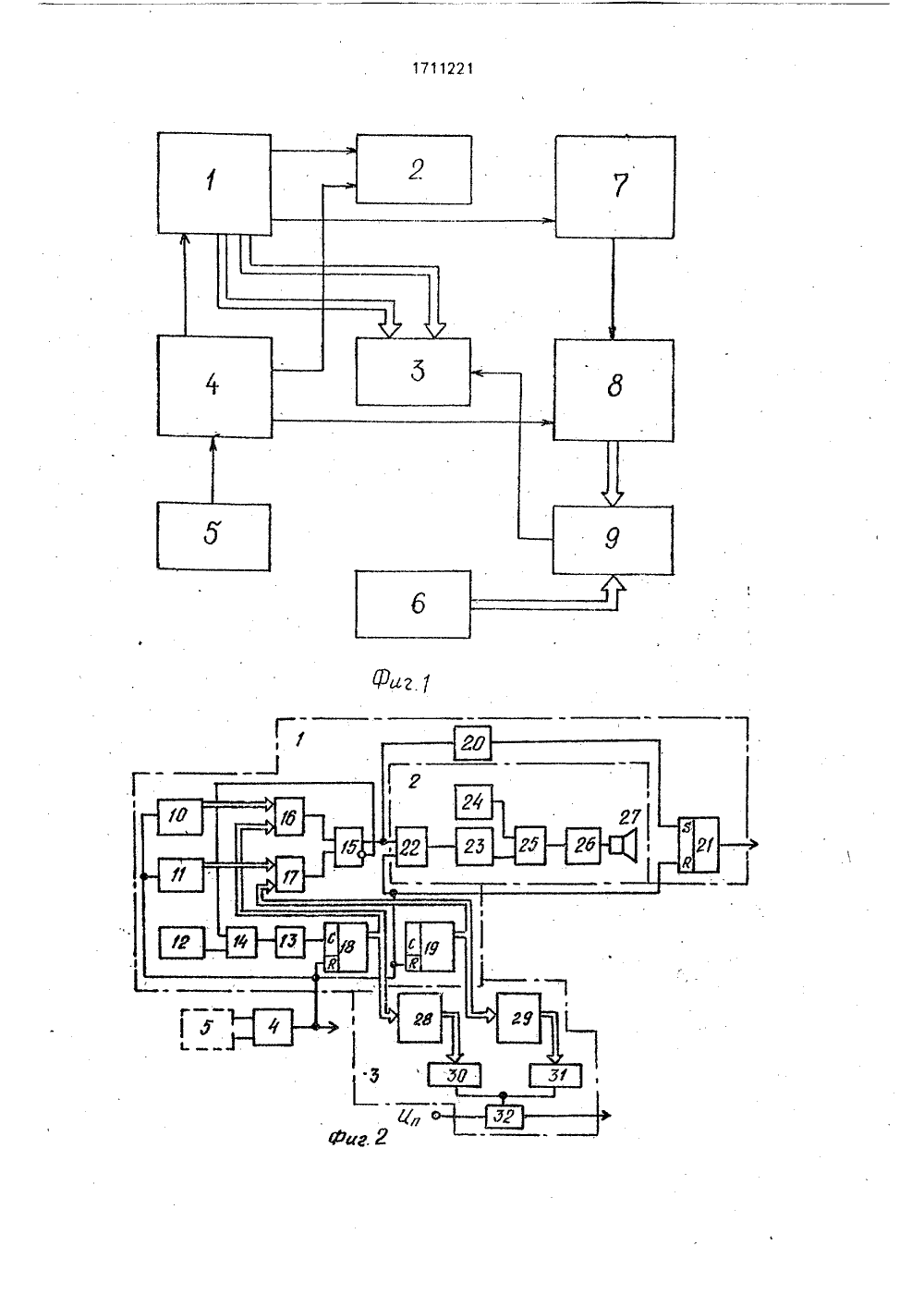

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1)5 609 В,9 00 ОПИСАНИЕ ИЗОБРЕ Ел ЬСТВ.У" ВТОРСКОМУ С пользовано при отборе операторов. Цель изобретения - повышение дидактических возможностей тренажера. Введение .в тренажер оператора систем уйравления, содержащий блок задания времени, блок формирования помех, блок регистрации, блок, сравнения, счетчик и пульт. оператора, блока сигнализации и генератора,одиночных импульсов, а также выполнение блока сигнализации позволяет формировать у оператора временные навыки. 1 з.п, ф-лы, 3 ил. А.А.Самигуллин, гов и Г.И.Клюквин ство СССР 00, 07.02,88.ТОРА СИСТЕМ УП- тся к вычислителье и может быть.исГОСУДАРСТВЕННЫИ КОМИТЕТЛО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относиной технике и автомати Изобретение относится к вычислительной технике и автоматике и может быть ис-;пользовано в устройствах для подготовкиоператоров по управлению автоматизированными системами, а также при професси-ональном отборе операторов.Цель изобретения - повышение дидактических возможностей тренажера за счетвведения отвлекающих сигналов для предотвращения "мысленного" подсчета,На фиг. 1 показана структурная схематренажера; на фиг. 2 - функциональная схема блоков задания времени, сигнализации,регистрации; на фиг; 3 - функциональнаясхема пульта оператора, счетчика импульсов, блока формирования помех и блокасравнения,Тренажер содержит блок 1 заданиявремени, блок 2 сигнализации, блок 3 регистрации, генератор 4 одиночных импульсов,кнопку 5 пуска, пульт 6 оператора, блок 7формирования помех, счетчик 8 и блок 9сравнения.Блок 1 задания времени содержит гене-.раторы 10 и 11 случайных чисел, генератор.Ы 2 до 1711221 А 1 12 импульсов, делитель 13 частоты, элементы 2 И 14 и 15, схемы 16 и 17 сравнения, десятичные счетчики 18 и 19, формирователь 20 одиночных импульсов и ВБ-триг.- гер 21.ифБлок 2 сигнализации содержит элемент ИЛИ 22, мультивибратор 23, генератор 24 звукового сигнала, элемент И 25, усилитель 26 низкой частоты и эвукоиэлучатель 27.Элементы 26 и 27 являются элементами .злектроакустического преобразователя (не показано).Блок 3 регистрации содержит дешифраторы 28 и 29, индикаторы 30 и 31 и ключ 32,Пульт 6 оператора выполнен в виде канала набора единиц числа секунд, содержащего десять кнопок 33-42 набора единиц, соединенных с входами десяти элементов НЕ 43 - 52 соответственно, выходы которых соединены с входами шифратора 53 позиционного кода в код индикатора 54, канала набора десятков числа секунд, содержащего кнопки 55 - 64, элементы НЕ 65-74, шифратор 75, индикатор 76 канала набора единиц числа импульсов светового сигнала, содержа10 15 20 25 30 секундных 35 40 45 50 щего десять кнопок 77-86, соединенных с входами десяти элементов НЕ 87-96, выходы которых соединены с входами шифратора 97 позиционного кода, и канала набора десятков числа импульсов светового сигнала, содержащего десять кнопок 98-107, элементы НЕ 108 - 117, шифратор 118.Блок 7 формирования помех содержит генератор 119 тактовых импульсов, соединенный с первым входом элемента 2 И 120, выход которого соединен со счетным входом четырехразрядного двоичного счетчика 121, информационные выходы которого соединены с первыми входами схемы 122 сравнения, к вторым входам которой подключены информационные выходы генератора 123 случайных чисел, инверсный выход - к второму входу элемента 2 И 120, а прямой выход - к входу ждущего мультивибоатора 124, инверсныйвыход которого подключен к входу ждущего мультивибратора 125, выход которого подключен к входу генератора 123 случайных чисел и к первому входу элемента 2 И 126, второй вход которого подключен к входу блока 7 формирования помех, а выход - к выходу блока 7 и входу ждущего мультивибратора 127, выход которого подключен к входу усилителя 128, выход которого подключен к элементу 129 световой индикации,Счетчик 8 импульсов светового сигнала состоит из десятичного счетчика 130, счетный вход которого соединен с вторым входом счетчика 8, выход переноса - со счетным входом второго десятичного счетчика 131, а информационные выходы обоих счетчиков 130 и 131 подключены к выходной информационной шине счетчика 8 импульсов, входы установки нуля счетчиков 130 и 131 подключены к первому входу счетчика 8.Блок 9 сравнения содержит две схемы 132 и 133 двоичного кода десятичного числа, первые информационные входы которых соединены с первой входной информационной шиной блока 9, вторые входы - с второй входной информационной шиной блока 9, а выходы - с первым и вторым входами элемента 2 И 134, выход которого подключен к выходу блока 9,Тренажер работает следующим образом.При нажатии кнопки 5 "Пуск" генератор 4 одиночных импульсов вырабатывает импульс, длительность которого определяется временем нажатия кнопки, который запускает генераторы 10 и 11 случайных чисел, сбрасывает. в "0" десятичные счетчики 18, 19, 130 и 131, переводит ЯЗ-триггер 21 в единичное состояние и через элемент ИЛИ 22 запускает мультивибратор 23, Импульс длительностью 0,5 с мультивибратора 23 поступает на вход элемента И 25, разрешая в течение 0,5 с прохождение импульса с частотой 1000 Гц от генератора 24, которые усиливаются усилителем 26 и воспроизводится в виде звукового сигнала с высотой тона 1000 Гц длительностью 0,5 с звукоизлучателем 27, указывая испытуемому на начало временного интервала. Генераторы 10 и 11 случайных чисел выдают на своих выходах случайные числа от"0" до "10" в параллельном двоичном коде. Коды цифр - соответственно единицы и десятки секунд случайным образом задаваемого интервала времени поступают на схемы 16 и 17 сравнения соответственно, на другие входы которых поступают соответствующие разряды со счетчиков 18 и 19. Секундные импульсы на вход счетчиков 18 и 19 формируются из импульсов частотой 100 Гц генератора 12 импульсов, которые проходят через элемент 2 И 14 в том случае, если коды чисел, поступающие на входы схем 16 и 17, не совпадают, следовательно, на оба или один из входов элемента 2 И 15 поступают со схем 16 и 17 коды "0" и с инвертирующего выхода элемента 15 на второй вход элемента 14 поступает потенциал "1". Делитель 13 делит импульсы генератора 12 до При совпадении кодов чисел с генераторов 10-12 на прямом выходе элемента 15 появляются "1", на инвертирующем выходе, соединенном с вторым входом элемента 14 "0". Прохождение импульсов генератора 12 через элемент 14.на счетчики 18 и 19 прекращается. Положительный перепад потенциала с прямого выхода элемента 15, проходя через элемент 22, запускает мультивибратор 23, который выдает второй звуковой сигнал, означающий конец интервала времени, предложенного для оценки. Одновременно этот положительный перепад с выхода элемента 15 запускает мультивибратор 23, который вырабатывает импульс, переводящий триггер 21 в нулевое состояние, Таким образом, на выходе триггера 21 формируется положительный импульс длительностью, равной оцениваемому интервалу,С целью предотвращения или затруднения "мысленного" подсчета при оценке заданного интервала, в устройство введен блок формирования помех, Тактовые импульсы частотой 1 Гц с генератора 119 поступают на элемент 2 И 120.Параллельный двоичный код случайного числа от "О" до "15", вырабатываемый, генератором 123 случайных чисел, поступаПри совпадении кодов на выходе элемента 2 И 134 появляется единичный потенциал, который открывает ключ 32, разрешая тем самым индикацию на индикаторах 30 и 31 единиц и десятков секунд соответственно оцениваемого интервала времени с выходов счетчиков 18 и 19. Кнопки 33-42 и 55-64 с фиксацией служатдля набора испытуемым единиц и десятков секунд оценива емого интервала времени, Таким образом, на;индикаторах 30 и 31 высветится число, соответствующее длительности случайным образом заданного интервала времени, а на индикаторах 54 и 76 - для сравнения число секунд, набранное после оценки испытуемым.Формула изобретения 1, Тренажер оператора систем управления, содержащий блок задания времени, блок формирования помех, блок регистрации, блок сравнения, счетчик и пульт оператора, выходы которого соединены с информационными входами первой группы блока сравнения, выход которого соединен с управляющим входом блока регистрации, о т л и ч а ю щ и й с я тем, что, с целью повышения дидактических возможностей тренажера, в него введены блок сигнализации и генератор одиночных импульсов, вход которого я вляется входом запуска устройства, а первый - третий выходы соединены с установочными входами счетчика, блока сигнализации иблока задания времени соответственно, выходы. группы последнего соединены с информационными входами группы блока регистрации, а первый и второй выходы соединены соответственно с информационными входами блока сигнализации и блока формирования помех, выход которого соединен со счетным входом счетчика, выходы которогосоединены с информационными входами второй группы блока сравнения.2, Тренажер по и, 1, о т л и ч а ю щ и йс я тем, что блок, сигнализации содержит .элемент ИЛИ, входы которого являются установочными и информационными входами блока, а выход соединен с входом запуска мультивибратора, выход которого соединен с первым входом элемента И, второй вход которого соединен с выходом генератора звукового сигнала, а выход - с входом,электроакустического преобразователя,ет поразрядно на первые входы схемы 122сравнения, на вторые входы которой поступает поразрядно параллельный двоичныйкод а выхода четырехразрядного двоичногосчетчика 121. При несовпадении, кодов на 5входах схемы 122 с ее инвертирующего выхода на второй вход элемента 120 поступаетпотенциал "1", разрешая прохождение секундных импульсов генератора 119 на счетчик 121, 1При совпадении кодов на инвертирующем выходе схемы 122 появляется нулевойпотенциал, запрещающий прохождение через элемент 120 на счетчик 121 секундныхимпульсов, Одновременно положительный 15перепад с прямого выхода схемы 122 запускает ждущий мультивибратор 124 задержки. Положительным перепадом заднегофронта импульса с инвертирующего выходамультивибратора 124 запускается второй 20ждущий мультивибратор 125, вырабатывающий импульс, который запускает повторногенератор 123 Одновременно импульс смультивибратора 125 поступает на первыйвход элемента 2 И 126, на другой вход которого поступает разрешающий потенциалтриггера 21. Проходя через элемент 2 И 126,импульс мультивибратора 125 запускаетждущий мультивибратор 127, формирую-.щий импульс длительностью 0,4 с, который 30после усиления усилителем 128 преобразуется элементом 129 индикации в световойимпульс, Счетчики 130 и 131 подсчитываютимпульсы с выхода элемента 126 и, такимобразом. показания счетчиков 130 и 131 35равны количеству поданных световых сигналов.Параллельные двоичные коды с выходов счетчиков 130 и 131 поразрядно поступают на входы схем 132 и 133 сравнения. На 40другие входы схем 132 и 133 сравнения поступают соответствующие разряды с шиф-раторов 97 и 118 на входы которых черезэлементы НЕ 87-96 и 108 - 117 поступаютпозиционные коды единиц и десятков соответственно, количество световых сигналов, подсчитанных испытуемым инабранных им с помощью кнопок,77-86 и98-107 с фиксацией. Выдача световых импульсов заканчивается по окончании задаваемЬго для оценки интервала временипрекращением подачи с триггера,21 на элемент 126 разрешающего потенциала,1711221 Составитель 0;, БолдыреваРедактор Н. Тупица Тех ред М.Моргентал Корректор ОКундрик мбинат "Патент", г, Ужгород, ул.Гагарина, 10.Производственно-издательск Заказ 343 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж 35, Раушская наб.; 4/5
