Трансформатор

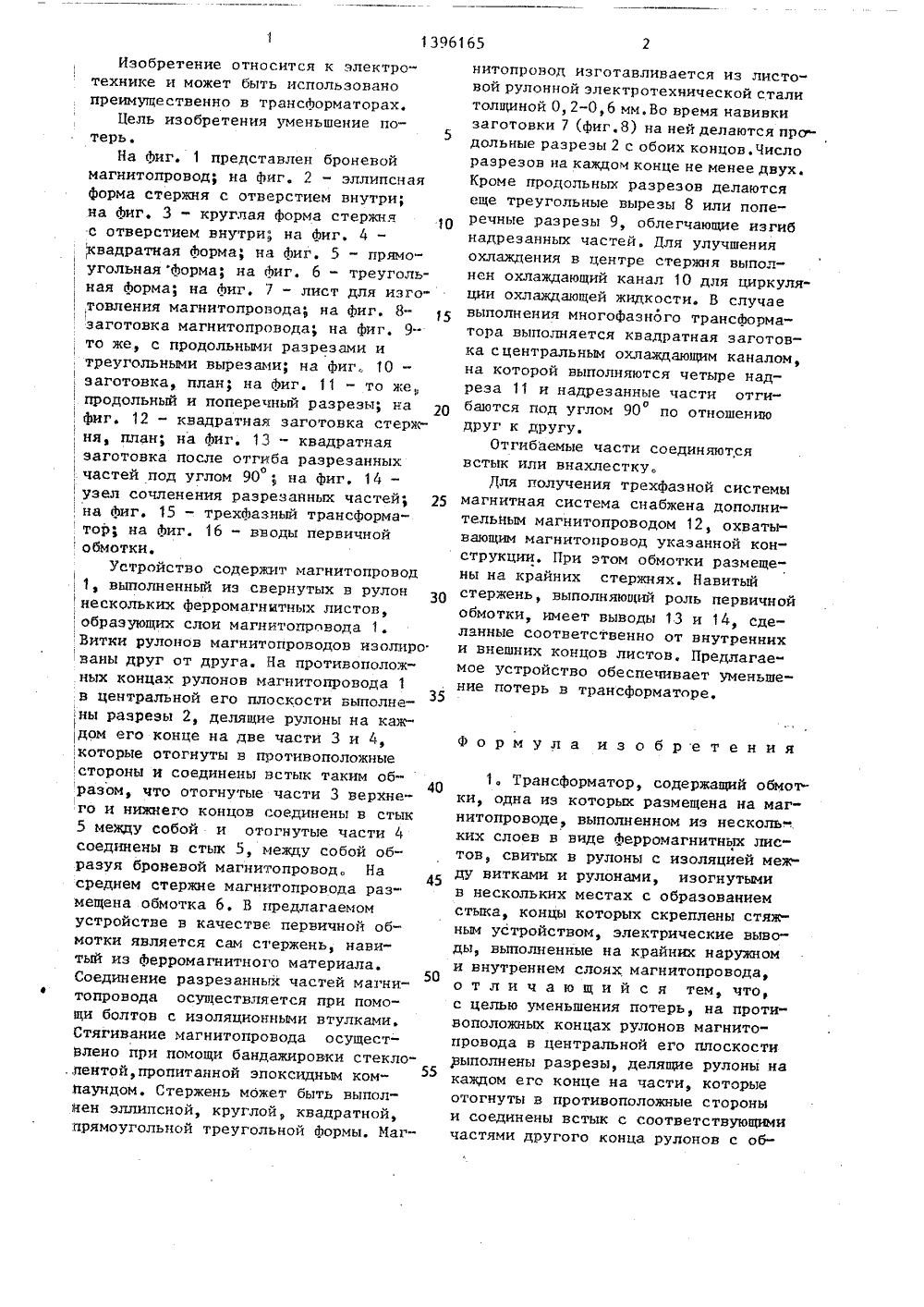

(54) ТР (57) Из электро зовано маторах к области ь исполь трансфорсостоит форматор выполненныйльких фер; ержи све ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗ К АВТОРСКОМУ СВИДЕТЕ 147 82/24-07,В.Ванкевич и21.3.042 (088Авторское свид150, кл. Н 01 АНСФОРМАТОРобретение относитсятехники и может бытпреимущественно вЦель изобретенияшении потерь. Транст магнитопровод 1,нутых в рулон неско БРЕТЕНИЯСТВУ4 ромагнитных листов, образующих слои магнитопровода 1. На противоположных концах рулонов магнитопровода 1 в центральной его плоскости выполнены разрезы, делящие рулоны на каждом его конце на две части 3, 4, которые отогнуты в противоположные стороны и соединены таким образом, что отогнутые части 3 верхнего и нижнего концов соединены в стык между собой, образуя броневой магнитопровод. На среднем стержне магнитопровода разме щена обмотка 6. В предложенном уст" ройстве первичной обмоткой является сам стержень, навитый из ферромагнитного материала, в результате чего обеспечивается экономия меди. 2 з,п, 4.лы, 16 ил.Изобретение относится к электротехнике и может быть использованопреимущественно в трансАорматорах,Цель изобретения уменьшение потерь,На Аиг. 1 представлен броневоймагнитопровод; на Фиг. 2 - эллипснаяФорма стержня с отверстием внутри;на Аиг. 3 - круглая Форма стержняс отверстием внутри,", на Аиг. 4 -квадратная Аорма; на Аиг. 5 - прямоугольная Аорма; на Фиг, 6 - треуголь ная Аорма; на Аиг. 7 - лист для изготовления магнитопровода; на фиг. 8 заготовка магнитопровода; на фиг. 9., то же, с продольными разрезами итреугольными вырезами; на фиг 10 ".заготовка, план; на Аиг, 11 - то жепродольный и поперечный разрезы; наФиг. 12 - квадратная заготовка стерж ня план; на Аиг. 13 - квадратная, заготовка после отгиба разрезанных, узел сочленения разрезанных частей; 25на фиг. 15 - трехйазный трансформатор; на Аиг. 16 - вводы первичнойобмотки.Устройство содержит магнитопроводвыполненный из свернутых в рулоннескольких ферромагнитных листов,образующих слои магнитопровода 1.Витки рулонов магнитопроводов изолировавы друг от друга. На противоположных концах рулонов магнитопровода 1в центральной его плоскости выполне"ны Разрезы 2, делящие рулоны на каждом его конце на две части 3 и 4,,которые отогнуты в противоположныестороны и соединены встык таким образом, что отогнутые части 3 верхне 40го и нижнего концов соединены в стык5 между собой и отогнутые части 4соединены в стык 5, между собой образуя броневой магнитопровод, Насреднем стержне магнитопровода раз"45мещена обмотка 6. В предлагаемомустройстве в качестве первичной обмотки является сам стержень, навитый из Аерромагнитного материала.Соединение разрезанных частей магнитопровода осуществляется при помощи болтов с изоляционными втулками,Стягивание магнитопровода осущестВлено при помощи бандажировки стекло,лентой, пропитанной эпоксидным комПаундом. Стержень мбжет быть выполнен эллипсной, круглой, квадратной,прямоугольной треугольной йормы, Магнитопровод изготавливается из листовой рулонной электротехнической сталитолщиной О, 2-0,6 мм. Во время навивкизаготовки 7 (фиг. 8) на ней делаются продольные разрезы 2 с обоих концов. Числоразрезов на каждом конце не менее двух.Кроме продольных разрезов делаютсяеще треугольные вырезы 8 или поперечные разрезы 9, облегчающие изгибнадрезанных частей. Для улучшенияохлаждения в центре стержня выполнен охлаждающий канал 10 для циркуляции охлаждающей жидкости. В случаевыполнения многофазного трансйорматора выполняется квадратная заготовка сцентральным охлаждающим каналом,на которой выполняются четыре надреза 11 и надрезанные части отгибаются под углом 90 по отношениюдруг к другу.Отгибаемые части соединяютсявстык или внахлестку,Для получения трехфазной системымагнитная система снабжена дополнительным магнитопроводом 12, охватывающим магнитопровод указанной конструкции, При этом обмотки размещены на крайних стержнях. Навитыйстержень, выполняющий роль первичнойобмотки, имеет выводы 13 и 14, сделанные соответственно от внутреннихи внешних концов листов, Предлагаемое устройство обеспечивает уменьшение потерь в трансформаторе,Формула изобретения1. Трансформатор, содержащий обмот" ки, одна из которых размещена на магнитопроводе, выполненном из несколь-. ких слоев в виде Ферромагнитных лис 4 тов, свитых в рулоны с изоляцией меж" ду витками и рулонами, изогнутыми в нескольких местах с образованием стыка, концы которых скреплены стяж ным устройством, электрические выводы, выполненные на крайних наружном и внутреннем слоях магнитопровода, о т л и ч а ю щ и й с я тем, что, с целью уменьшения потерь, на противоположных концах рулонов магнитопровода в центральной его плоскости выполнены разрезы, делящие рулоны на каждом его конце на части, которые отогнуты в противоположные стороны и соединены встык с соответствующими частями другого конца рулонов с обз 1396165 разованием замкнутого магнитопровода. 2. Трансформатор по п.1, о т л ич а ю щ и й с я тем, что средний стержень магнитопровода выполнен с отверстием для охлаждения. 3Трансформатор по пп. 1 и 2,о т л и ч а ю щ и й с я тем, что он снабжен дополнительным витым магнитопроводом, охватывающим основной магнитопровод, обмотки размещены на крайних стержнях магнитопровода.1396165 Ф.Чиркин;ык С остави тель Тех)е М едактор М,Недолуженко д ,Дид Корректор М.Пож Заказ 2 писное о ка эводственно-полиграфическое предприятие, г, ,Ужгород, ул. Проектна 7 И 1 ВНИИПИ Гос ло делам 113035, Москв
