Способ модифицирования чугуна

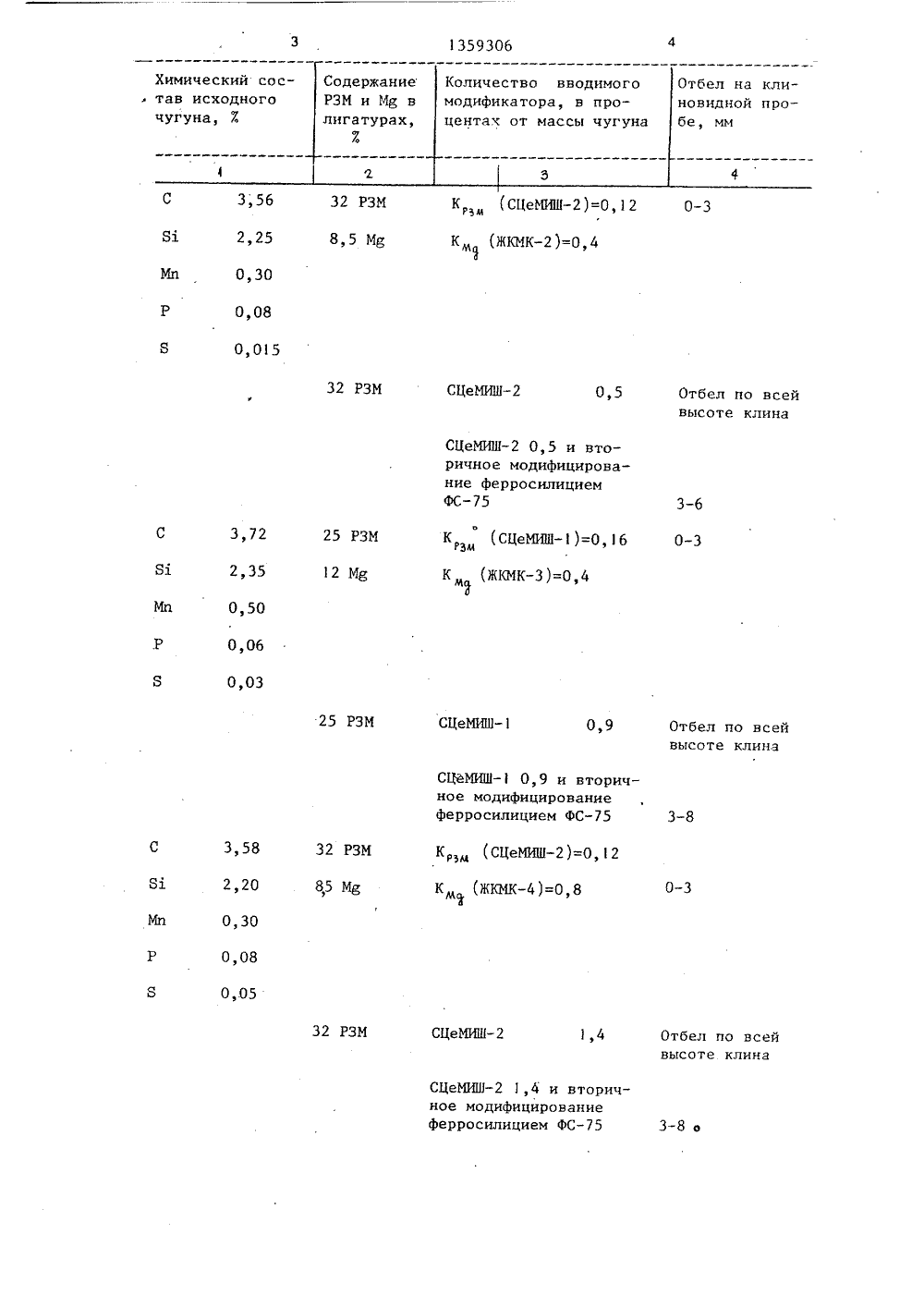

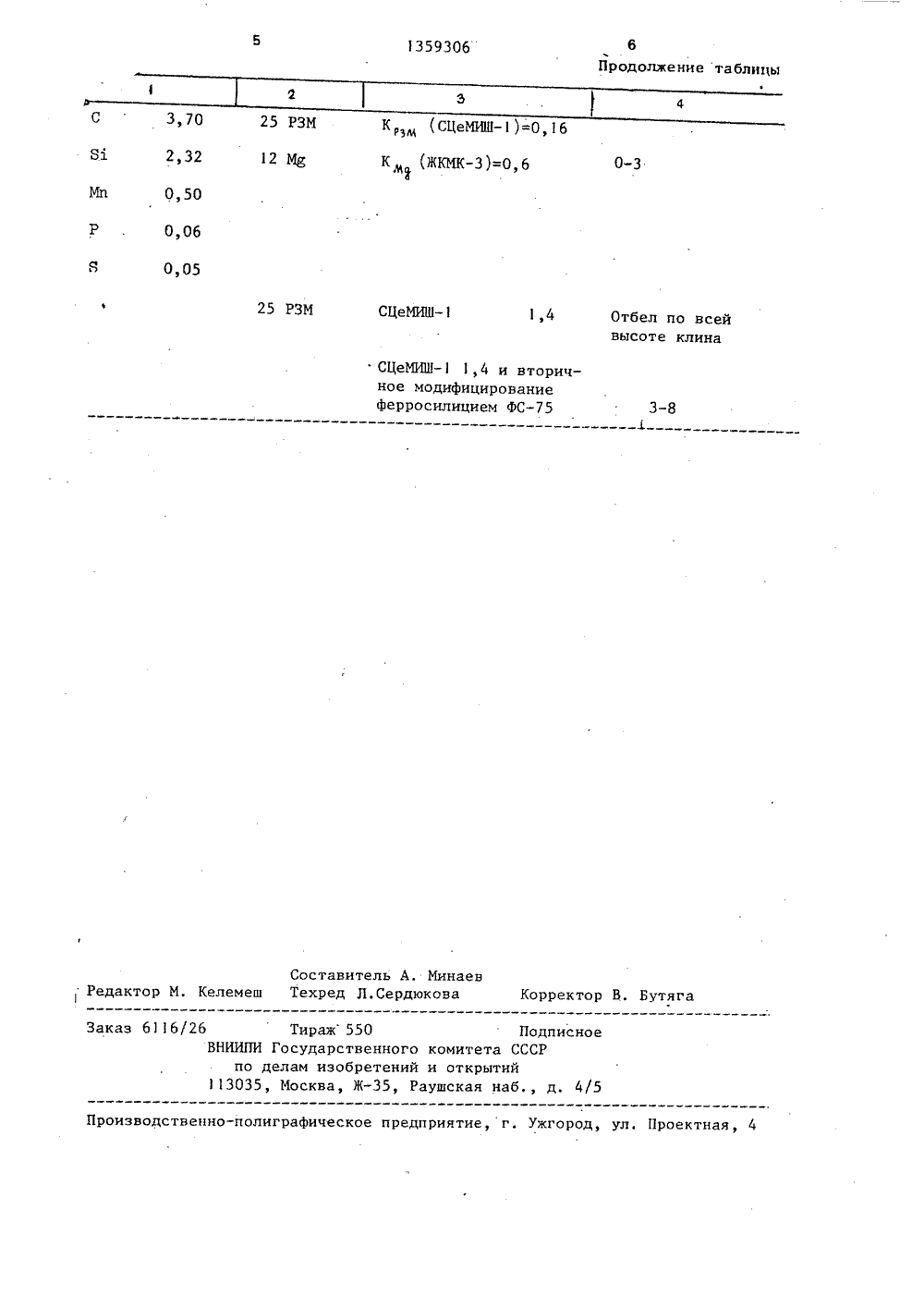

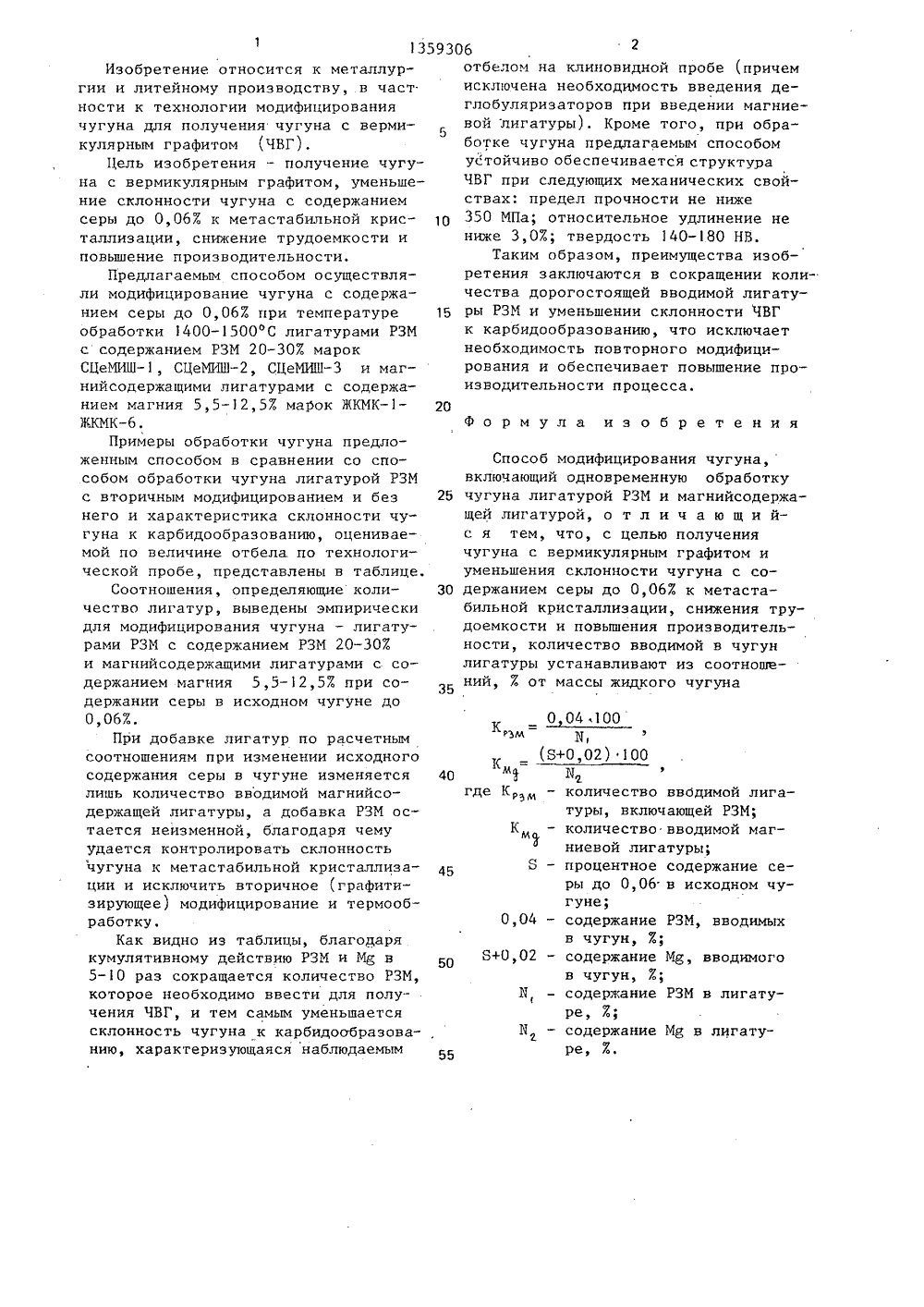

СОЮЗ СО 8 ЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) И 1) 4 С 21 С 1/1 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСМОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРН 502946, кл. С 2 С 1/10, 1971.Заявка Японии Ф 47-41203,кл, С 21 С 1/10, опублик. 1972.Авторское свидетельство СССР1 834141, кл. С 21 С 1/10, 1979.(54) СПОСОБ МОДИФИЦИРОВАНИЯ ЧУГУНА(57) Изобретение относится к металлургии и литейному производству, вчастности к технологии модифицирования чугуна для получения чугуна свермикулярным графитом. Цель изобретения в получен чугуна с вермикуляр -ным графитом, уменьшение склонностичугуна с содержанием серы до 0,067к метастабильной кристаллизации, снижение трудоемкости и повышение производительности. Обработка чугуна предусматривает одновременное введение лигатур РЗМ и магнийсодержащих. Количество вводимого магния определяют в зависимости от исходного содержания серы в чугуне, а количество вводимой в чугун лигатуры рассчитывают из соотношений в процентах от массы жидкого чугуна: К, м=0,04 100/М, Км =(8+Оф 02) 1 ООИ, где К - количество вводимой лигатуры,мвключающей РЗМ; Км,) - количество вводимой магниевой лигатуры; Я - 7,-е содержание серы в исходном чугуне, 0,047-е содержание РЗМ, вводимых в чугун, (8+0,02)-7-е содержание Мр, вводимого в чугун, И, - 7-е содержание РЗМ в лигатуре, Б - 7.-е содержание Мд в лигатуре. Использование способа сокращает количество дорогостоящей вводимой лигатуры РЗМ и уменьшает склонность ЧВГ к карбидообразованию, что исключает необходимость повторного модифицирования и обеспечивает повышение производительности процесса.табл.13593062отбелом на клиновидной пробе (причемисключена необходимость введения деглобуляриэаторов при введении магниевой лигатуры). Кроме того, при обработке чугуна предлагаемым способомустойчиво обеспечивается структура - ЧВГ при следующих механических свойствах: предел прочности не ниже350 МПа; относительное удлинение нениже 3,07.; твердость 140-180 НВ.Таким образом, преимущества изобретения заключаются в сокращении количества дорогостоящей вводимой лигату 15 ры РЗМ и уменьшении склонности ЧВГк карбидообразованию, что исключаетнеобходимость повторного модифицирования и обеспечивает повышение производительности процесса.20Формула изобретения РЪМ к 40где Крэм0,04 8+0,02 55 Изобретение относится к металлургии и литейному производству, в част ности к технологии модифицирования чугуна для получения чугуна с вермикулярным графитом (ЧВГ).Цель изобретения - получение чугу на с вермикулярным графитом, уменьше ние склонности чугуна с содержанием серы до 0,067 к метастабильной кристаллизации, снижение трудоемкости и повышение производительности.Предлагаемым способом осуществляли модифицирование чугуна с содержанием серы до 0,067 при температуре обработки 1400-1500 ОС лигатурами РЗМ с содержанием РЗМ 20-307. марок СЦеМИШ, СЦеМИШ, СЦеМИШи магнийсодержащими лигатурами с содержанием магния 5,5-12,57 маРок ЖКМК- ЖКМК.Примеры обработки чугуна предложенным способом в сравнении со способом обработки чугуна лигатурой РЗМ с вторичным модифицированием и без него и характеристика склонности чугуна к карбидообразованию, оцениваемой по величине отбела по технологической пробе, представлены в таблице.Соотношения, определяющие количество лигатур, выведены эмпирически для модифицирования чугуна - лигатурами РЗМ с содержанием РЗМ 20-30% и магнийсодержащими лигатурами с содержанием магния 5,5-12,5% при содержании серы в исходном чугуне до О, 067При добавке лигатур по расчетным соотношениям при изменении исходного содержания серы в чугуне изменяется лишь количество вводимой магнийсодержащей лигатуры, а добавка РЗМ остается неизменной, благодаря чему удается контролировать склонность чугуна к метастабильной кристаллизации и исключить вторичное (графитизирующее) модифицирование и термообработку.Как видно иэ таблицы, благодаря кумулятивному действию РЗМ и Мд в 5-10 раз сокращается количество РЗМ, которое необходимо ввести для получения ЧВГ, и тем самым уменьшаетсясклонность чугуна к карбидообразованию, характеризующаяся наблюдаемым Способ модифицирования чугуна,включающий одновременную обработку 25 чугуна лигатурой РЗМ и магнийсодержащей лигатурой, о т л и ч а ю щ и йс я тем, что, с целью получениячугуна с вермикулярным графитом иуменьшения склонности чугуна с со держанием серы до 0,06% к метастабильной кристаллизации, снижения трудоемкости и повышения производительности, количество вводимой в чугунлигатуры устанавливают из соотношений, % от массы жидкого чугуна О 04.1 ООЕЭБ+От 02) 100Бколичество ввбдимой лигатуры, включающей РЗМ;количество вводимой магниевой лигатуры;процентное содержание серы до 0,06 В исходном чугуне;содержание РЗМ, вводимыхв чугун, 7;содержание Мд, вводимогов чугун, 7;содержание РЗМ в лигатуре, 7;содержание Мя в лигатуре, %.1359306 0-3 32 РЗМ СЦеМИШ0,5 3-6 0-3 СЦеМИШ25 РЗМ 0,9 3-8 0-3 32 РЗМ СЦеМИШ1,4 3-8 о 32 РЗМ 8,5 Мд 25 РЗМ12 М 32 РЗМ8,5 Мд Кр(СЦеМИШ)=0,12 К (ЖКМК)=0 4мУ СЦеМИШ0,5 и вторичное модифицирование ферросилициемФСК (СЦеМИШ-)=0,16 К (ЖКМК-З)=0,4 м СЦеМИШ0,9 и вторичное модифицированиеферросилицием ФСКрм (СЦеМИШ 2)-0 12 Км . (ЖКМК - 4)=0,8СЦеМИШ1,4 и вторичное модифицированиеферросилицием ФСОтбел по всейвысоте клина Отбел по всей высоте клина Отбел по всейвысоте клина6Продолжение таблицы 1359306 3,70 25 РЗМ Клизм (СЦеМИШ)=0 16 2,32 К(ЖКМК-З)=0,6 12 Мд 0-3 0,50 0,06 0,05 25 РЗМ СЦеМИШ1,4 Отбел по всейвысоте клина СЦеМИШ1,4 и вторичное модифицирование ферросилицием ФС3-8 Составитель А. МинаевТехред Л.Сердюкова Корректор В. БутягаРедактор М. Келемеш Заказ 6116/26 Тираж 550 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
