Нагружатель к стендам для испытаний передач вращательного движения

Номер патента: 879359

Автор: Чумакин

ZIP архив

Текст

Сфвз СфветскндСоциалистическихРеспублик ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1879359 К АВОСОМУ :ИДНИвУ(5)м. Кл 3 а 01 М 13/02 Государственный комитет СССР но делам нзобретеннй н открытнй(53 УДК 621. 83. .069(088,8) Дата опубликования описания 07.11.81(72) Автор изобретения В.П.Чумакин Челябинский Филиал Государственного союзногонаучно-исследовательского тракторного институтаНАТИ(54) НАГРУЖАТЕЛЬ К СТЕНДАМ,ПЛЯ ИСПЫТАНИЯ ПЕРЕДАЧ ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано в стендах для испытания передач враща тельного движения как разомкнутого, так и замкнутого контура.Известен нагружатель к стендамдля испытания передач вращательного движения, содержащий электрическую машину постоянного тока 1.Однако такой нагружатель обеспечи-, вает ограниченное число режимов нагружения испытуемых передач, потому что применяется только в стендах разомкнутого контура.15Цель изобретения - расширение числа возможных режимов нагружения, т.е, применение его и в стендах замкнутого контура. указанная цель достигается тем, что электрическая машина постоянного тока выполнена в виде униполярного двигатель-генератора двойного вращения, магнитопровод генератора и25 якорь двигателя которого предназначены для присоединения к валам стенда, а кинематическая связь магнитопровода двигателя и якоря генератора с магнитопроводом генератора имеет переда- ЗО точное отношение, отличное от единицы.На Фиг, 1 изображена кинематическая схема нагружателя; на Фиг2 - схема применения нагружателя в стендах разомкнутого контура; на фиг. 3 - схема применения нагружателя в стендах з амк ну то го. конту ра.Нагружатель содержит генератор, состоящий иэ магнитопровода 1, обмотки 2 возбуждения и якоря 3, и двигатель, состоящий из магнитопрозода 4, обмотки 5 возбужения и якоря 6. Предназначенные для присоединения к валам стенда выходной вал 7, связанный с кожухом 8, прикрепленным к магнитопроводу 4 двигателя, входной вал 9 с магнитопроводом 1 генератора и вал 10 - через шестерню 11, зубчатую шайбу 12, выполненную иэ изоляционного материалы, связаны с якорем 6 двигателя. Якорь 3 генератора через зубчатую шайбу 13 связан с проводником 14 закрепленным в магнитопроводе 4 двигателя, а через зубчатую шайбу 15, выполненную иэ изоляционного материала, - с шестерней 16, закрепленной на вспомогательном валу 17, установленном с воэможностью поворота относительно магнитопровода 1 генератора.Электрическая связь между якорем 3 ге нератора и якорем 6 двигателя осуществляется при помощи жидкометаллических контактов 18, 19, 20 и 21, установленных на их концах, и проводников 22 и 14, закрепленных в магнитопроводах 1 и 4 генератора и двигателя.Кинематическая связь магнитопровода 4 двигателя и якоря 3 генератора с магнитопроводом 1 генератора (вала 7 и вала 9) имеет передаточное отношение, отличное от единицы.При использовании нагружателя, выполненного в виде униполярного двигатель-генератора двойного вращения, в стенде разомкнутого конту ра якорь 6 двигателя должен быть неподвижен. В этом случае последовательно соединяются привод 23, испытуемый агрегат 24, вспомогательный .редук-. тор 25 с валами 7 и 9 нагружателя, 20 вал 10 которого эащемлен. При исполь зовании в стендах ,замкнутого контура привод 23 соединен с вспомогательным редуктором 25, с которым связан валами 7 и 9 нагружатель, а испытуемый р 5 агрегат 24 .соединен с валом 26 и валом 10 нагружателяНагружатель при испытании передач вращательного движения работает следующим образом.В случае испытания передач в стендеЗ замкнутого контура при вращении вала 9 и вала 10 вращаются магнитопро" вод 1 генератора и якорь 6 двигателя, а при вращении вала 7 в , связанные между собой магнитопровод 4 двигателя и якорь 3 генератора, причем скорость вращения последних отлична.от скорости вращения и магнитопровода 1, генератора, и якоря 6 двигателя, Контур разомкнут, момент в нем отсутствуО ет. При подаче напряжения в обмотку 2 возбуждения генератора создается магнитный поток в магнитопроводе 1 генератором.При пересечении магнитного потока якорем 3 генератора создается электро- движущая сила, под действием которой по цепи: якорь 3 генератора, жидко- металлический контакт 18, проводник 22, жидкометаллический контакт 19,О проводник 14, жийкометаллический контакт 21, якорь 6 двигателя, жидко- металлический контакт 20 и якорь 3 генератора потечет ток, величина инаправление тока возбуждения в обмотке 2 возбуждения генератора. Моментв контуре возникает при подаче напряжения в обмотку 5 возбуждения двигателя от взаимодействия, созданногомагнитного потока в магнитопроводе 4двигателя, и тока в якоре 6 двигателяВеличина и напряжение действия крутящего момента будут зависеть как отвеличины и направления токов в обмот"ках 2 и 5 возбуждения генератора идвигателя, так и от разности скоростей вращения магнитопровода 1 генератора и якоря 6 двигателя, с однойстороны, и магнитопровода 4 двигателяи якоря 3 генератора, с другой стороный,При испытании передач в стенде сразомкнутым контуром нагружатель работает аналогично описанному выше,с той только разницей, что якорь 6двигателя неподвижен.Такая конструкция нагружателя обеспечиваетпроведение испытания передач вращательного движения как по замкнутой схеме нагружения, так и по разомкнутой, тем самым расширяя число возможных режимов испытания.Формула изобретенияНагружатель к стендам для испытания передач вращательного движения,содержащни электрическую машину постоянного тока,о т л и ч а ю щ и й с я тем,что, с целью расширения числа возможных режимов нагруження, электрическая машина постоянного тока выполнена в виде униполярндго двигателя генератора двойного вращения, магнитопровод генератора и якорь двигателя которого предназначены для присоединения к валам стенда, а кинематическая связь магнитопровода двигателя и якоря генератора с магнитопроводом генератора имеет передаточное отношение, отличное от единицы.Источники инФормации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР Р 480943, кл, 0 01 М 13/02, 1973 (прототип) .879359 ФигСоставитель Ю.КрасненкоРедактор С.Суркова Техред Т.Маточка Корректор ент", г.ужгород, ул.Проектн филиал ПНП аказ 9704/8 Тираж 910 ВНИИПИ Государственно по делам изобретени 113035, Москва, Ж, Подписноекомитета СССРн открытийаушская наб., д.4

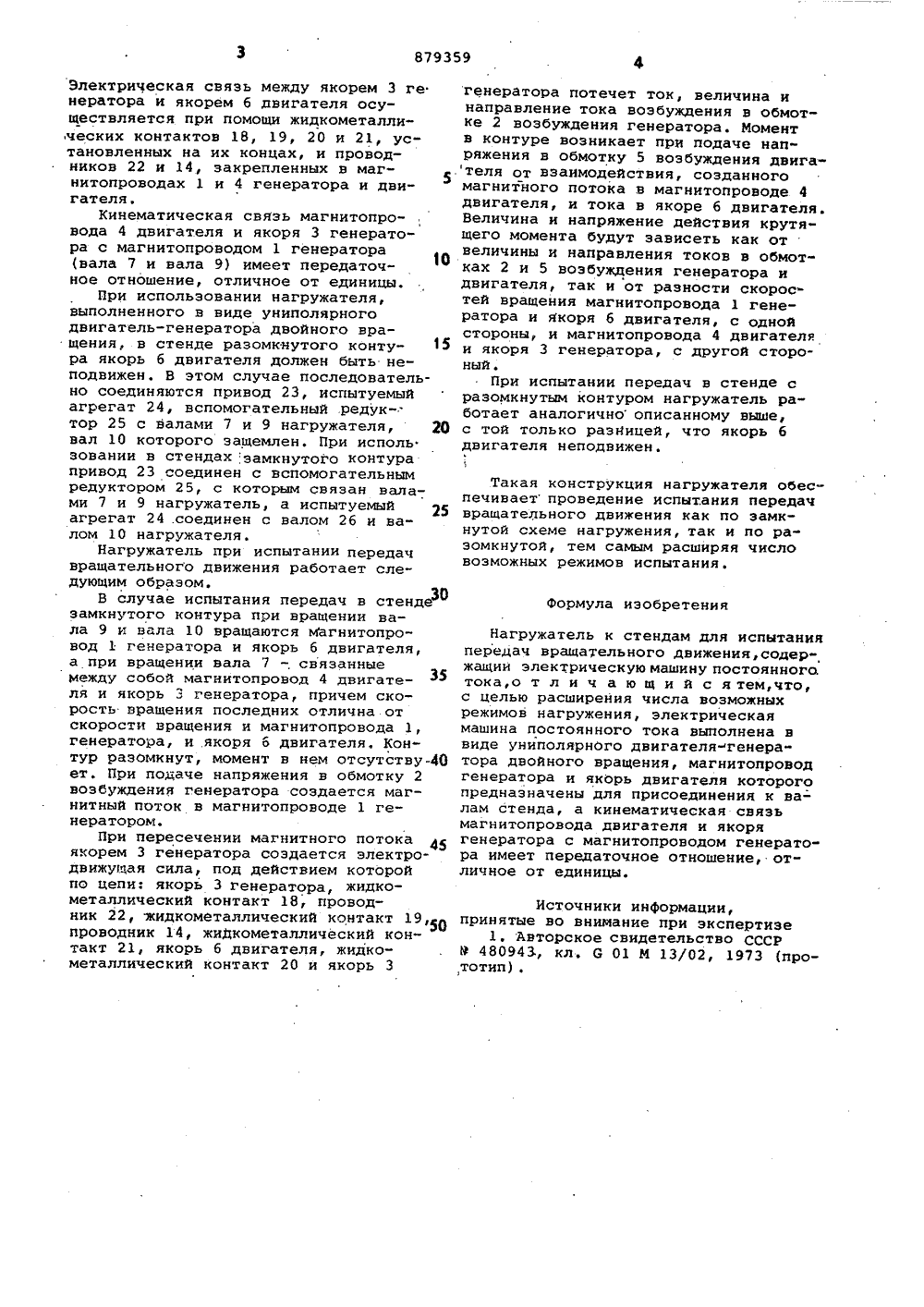

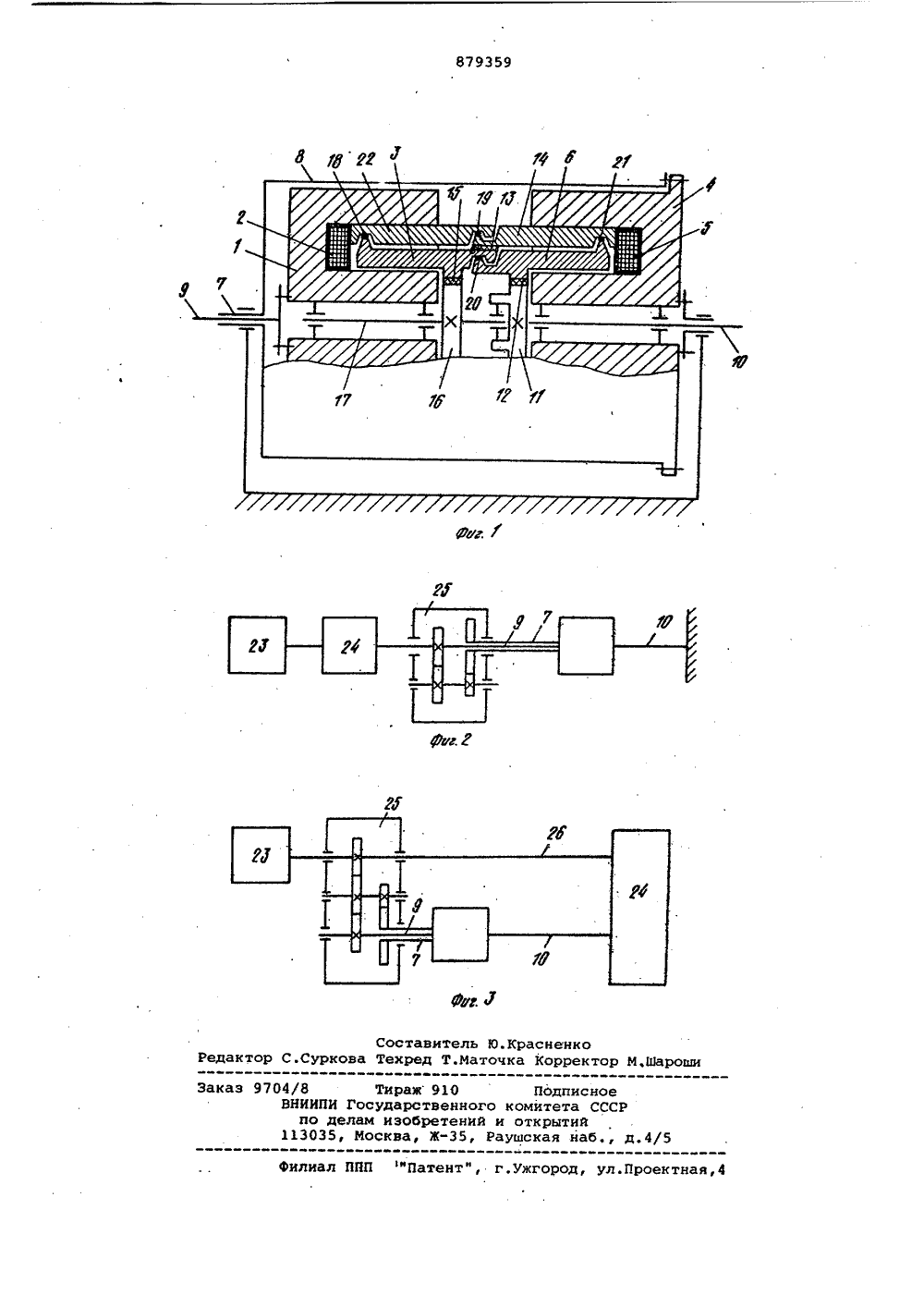

Смотреть

Заявка

2876471, 31.01.1980

ЧЕЛЯБИНСКИЙ ФИЛИАЛ ГОСУДАРСТВЕННОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО ТРАКТОРНОГО ИНСТИТУТА

ЧУМАКИН ВАЛЕРИЙ ПЕТРОВИЧ

МПК / Метки

МПК: G01M 13/02

Метки: вращательного, движения, испытаний, нагружатель, передач, стендам

Опубликовано: 07.11.1981
