Полимерная композиция

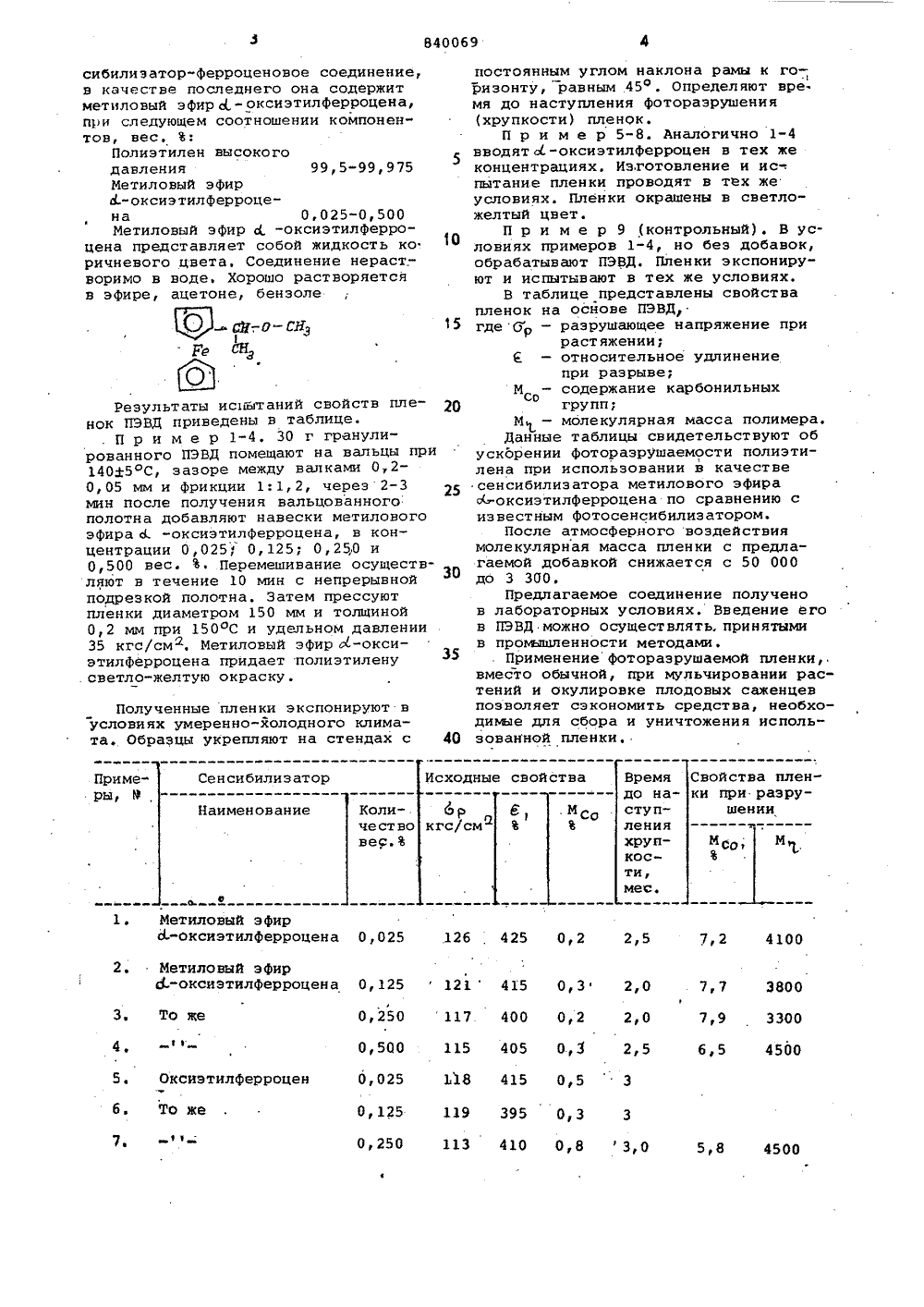

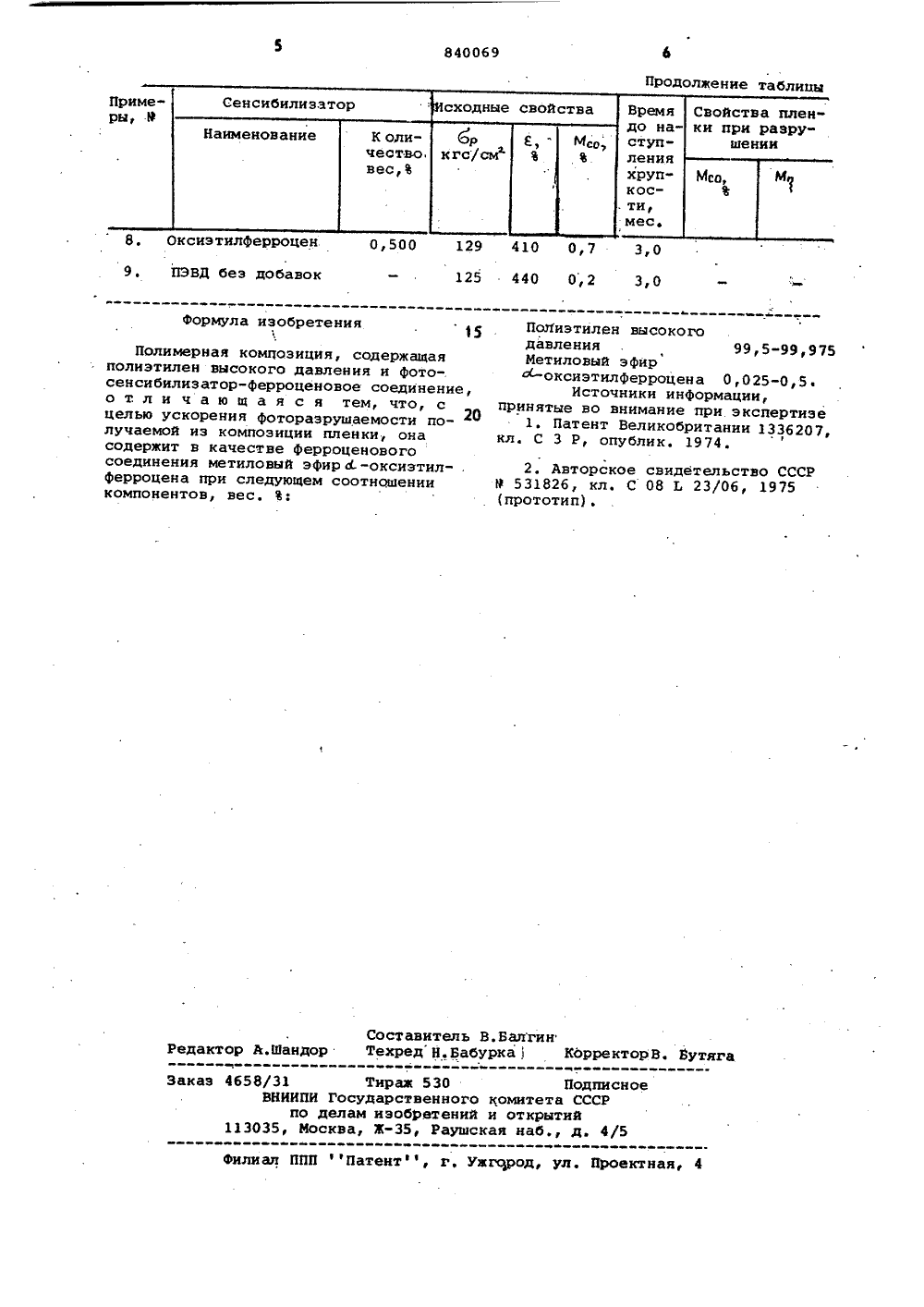

Союз Советских Социалистических Рвслублик(22) Заявлено 20,09,79 (21) 283350023-05 (51) М. КЛ. с присоединением заявки Ио(23) Приоритет С 08 Х 23/06С 08 К 5/56 Государственный комитет СССР по делам изобретений н открытийДата опубликования описания 2306,81 фф ели Е.А,Каленников, В.С.Юран, Р;И,ДашевскаМ,Я,С.Бурвель и Г.В.Енохович , " "-ф(72) Авторы изобретения(54) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ Изобретение относится к фоторазрушаеьым полимерным композициям. Он,может быть использовано в производстве пленок для сельского хозяйства, которые могут найти применение в садоводстве или окулировке плодовых саженцев, при мульчировании растенийна открытом грунте, а также для упаковки и других назначений,Известны композиции, разрушающиеся под действием УФ-лучей или солнечного света, содержащие полиолефины ив качестве сенсибилизаторов-ферроцен,полимер ферроцена и замещенные производные ферроцена (0,01-2) в смесис добавками, ускоряющими разложение,например, ароматическими кетонами,нитросоединениями и др . (О, 1-5) 1 .В качестве замещенных производныхФерроцена предлагаются 1,1-диацетилФерроцен, 1, 1-ди(4-метоксициннамоил) -ферроцен, 1,1-ди(4-хлорциннамоил)ферроцен, 1,1-дициннамоилферроцен,1,1-ди(4-нитроциннамоил) ферроцен,1,1-дифенилферроцен, Ферроценальдегид, эфиры, Ферроценовых моно-(илиди-) карбоновых кислот.Лучший результат получен на пленке толщиной 0,055 мм, из полиэтиленавысокого давления (ПЭВД) с добавкой 30 О, 751, 1-ди (4-хлорциннамоил) ферроцена и 0,15 4-октилоксибензофенона.При испытании. в атмосферных условиях пленки разрушаются за 23 сут.Сравнительно короткий срок разрушения пленки объясняется тем, что испытания проводятся только в хорошую погоду на алюминиевой подложке, на камнях, земле и траве. Кроме того, высока суммарная концентрация сен- сибилизаторов (0,9), что может вызвать их миграцию из пленки.Другим недостатком предлагаемой композиции является необходимость введения дополнительного компонента ускорителя разложения.Наиболее близкой к предлагаемой по техническрй сущности являетСя композиция на основе 1)ЭВД и фотосенсибилизатораферроценового соединения общей формулы: Е (В, где Р является С Н РС 5 Н 4, к-Н или альфа-оксиалкил или алкоксим; и:1 или 2 в концентра 4ции О, 05-0, 35 2 .Цель изобретения ускорение Фоторазрушаемости получаемой из композиции пленки.Для достижения указанной цели полимерная композиция, содержащая полиэтилен высокого давления и фотосен840069 сибилизатор"ферроценовое соединение, в качестве последнего она содержит метиловый эфир с(.- оксиэтилферроцена, при следующем соотношении компонентов, вес. Ъ:Полиэтилен высокого5давления 99,5-99,975Метиловый эфирЗ.-оксиэтилферроцена 0,025-0,500Метиловый эфир 4, -оксиэтилферроцена представляет собой жидкость ко ричневого цвета. Соединение нераст. - воримо в воде. Хорошо растворяется в эфире, ацетоне, бензолеО а)К-,О- ся15Результаты ис 1 йтаний свойств пле нок ПЭВД приведены в таблице.П р и м е р 1-4. 30 г гранулированного ПЭВД помещают на вальцы при 14015 С, зазоре между валками 0,2- 0,05 мм и фрикции 1:1,2, через 2-3 мин после получения вальцованного полотна добавляют навески метилового эфира д. -оксиэтилферроцена, в концентрации 0,0251 0,125; 0,250 и 0,500 вес. Ъ Перемешивание осуществляют в течение 10 мин с непрерывной подрезкой полотна. Затем прессуют пленки диаметром 150 мм и толщиной 0,2 мм при 150 оС и удельном давлении 35 кгс/см, Метиловый эФир А,-оксиэтилферроцена придает полиэтилену .светло-желтую окраску. Полученные пленки экспонируют в условиях умеренно-холодного климата, Образцы укрепляют на стендах с 40 Примеры, 9 Исходные свойства Сенсибилизатор Свойства пленки при разру- шении Времядо наступленияхрупкости,мес,р кгс/см) 18 415 05 3119 395 0,3 3113 410 0,83,0 4. 6,5 4500 0,025 0,125 0,250 ТО же 6. 7. 5,8 4500 2, Метиловый эФир сС"оксиэтилферроцена 5. Оксиэтилферроцен постоянным углом наклона рамы к горизонту, равным 45 ф. Определяют вре.мя до наступления фоторазрушения(хрупкости) пленок.П р и м е р 5-8. Аналогично 1-4вводят с-оксиэтилферроцен в тех жеконцентрациях. Изготовление и ис-.пытание пленки проводят в тех жеусловиях. Пленки окрашены в светложелтый цвет.П р и м е р 9 (контрольный). В условиях примеров 1-4, но без добавок,обрабатывают ПЭВД. Пленки экспонируют и испытывают в тех же условиях.В таблице представлены свойствапленок на осйове ПЭВДгде О - разрушающее напряжение приРрастяжении;- относительное удлинениепри разрыве;М - содержание карбонильныхсогрупп;М( - молекулярная масса полимера,Данные таблицы свидетельствуют обускорении фоторазрушаемости полиэтилена при использовании в качествесенсибилизатора метилового эфирас оксиэтилферроцена по сравнению сизвестным фотосенсибилизатором,После атмосферного воздействиямолекулярная масса пленки с предлагаемой добавкой снижается с 50 000до 3 300.Предлагаемое соединение полученов лабораторных условиях. Введение егов ПЭВД можно осуществлять. принятымив промышленности методами.Применение фоторазрушаемой пленки,вместо обычной, при мульчировании растений и окулировке плодовых саженцевпозволяет сэкономить средства, необходимые для сбора и уничтожения использованной пленки,840069 ПЭВД без добаво 25 формула и н высоко(прототип). ель 3/О Составитель В, БалгинРедактор А,Шандор Техред Н. БабуркаКорректор г Подлыкомитета СССРи открытийая наб., д. 4 е ног ени ауш филиал ППП фПатентфф, г. Ужгс 1 род, ул, Проектная,зобретенияозиция, содержащая го давления и фото-. роценовое соединение я с я тем, что, с оторазрушаемости позиции пленки, она ве ферроценового вый эфир А-оксиэтилющем соотношении ф е Полимерная компполиэтилен высокосенсибилизатор-феротли чающацелью ускорения флучаемой из компосодержит в качестсоединения метилоферроцена при следукомпонентов, вес. Заказ 4658/31 Тираж 5 ВНИИПИ Государстве по делам иэобре 113035, Москва, Ж, Полиэтил давления Метиловы -оксиэтИст принятые во1. Патен кл. С 3 Р,
