Установка для испытания гребныхвинтов b свободной воде

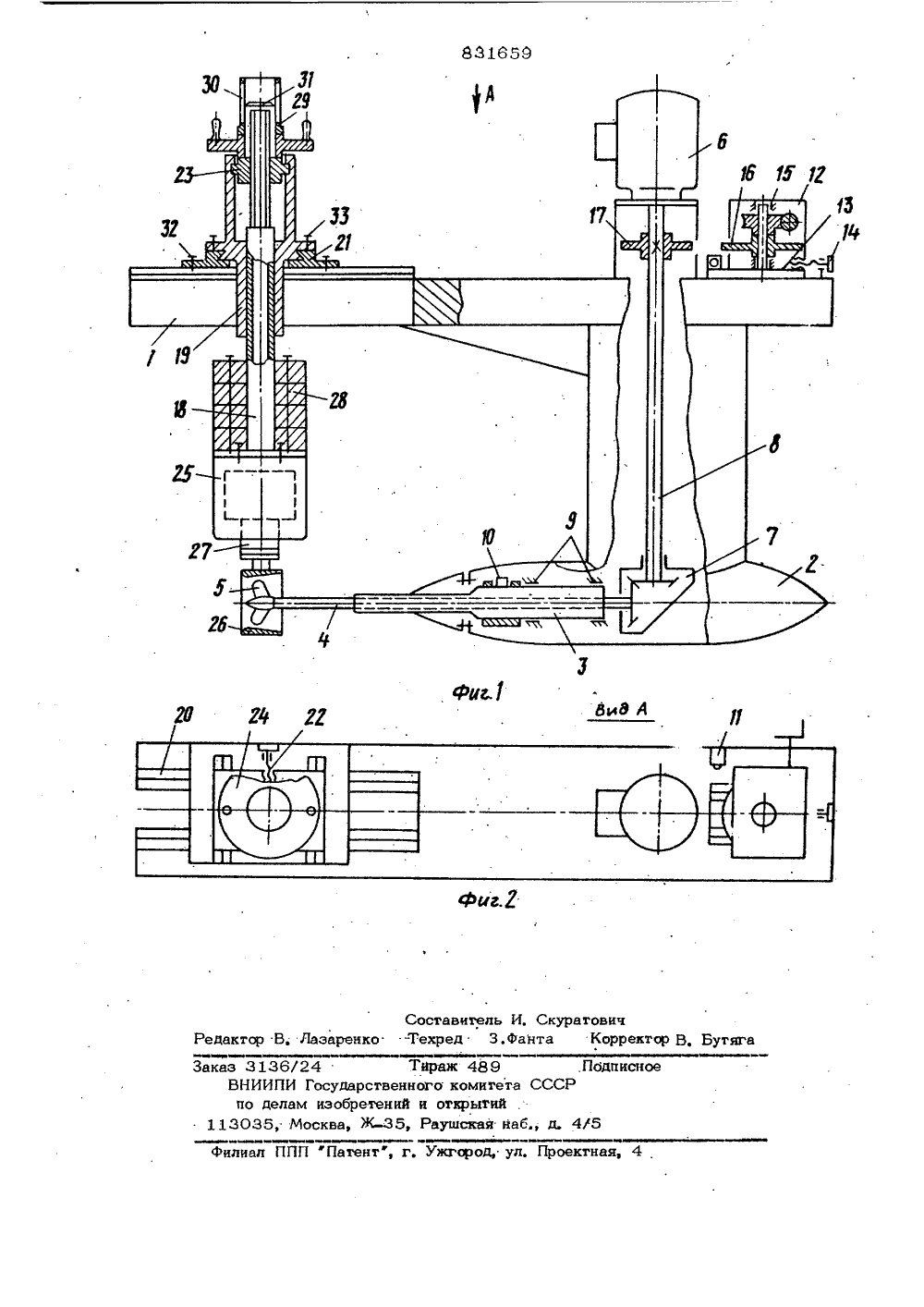

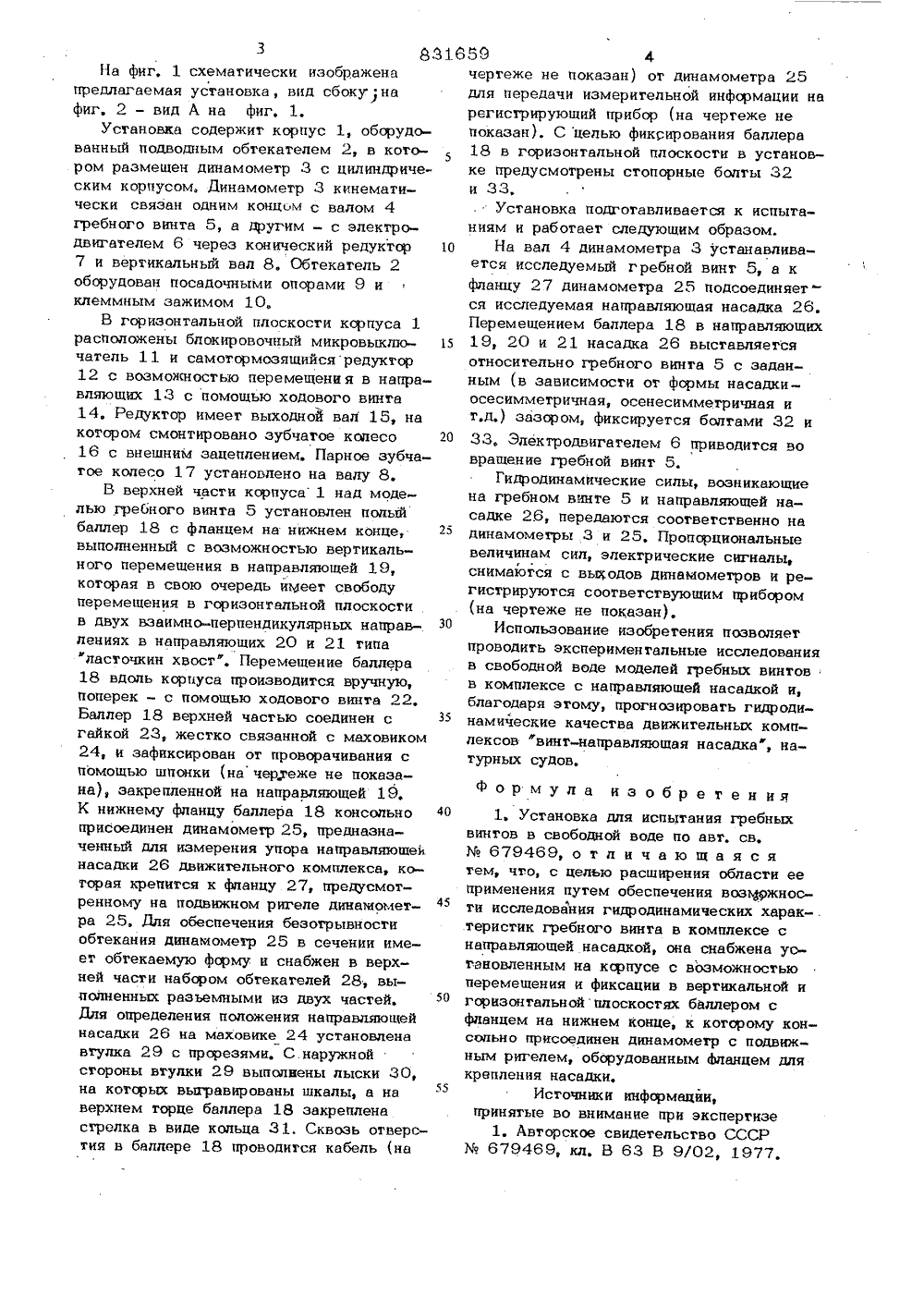

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз СоветскииСоциалистическикРеслублик(51)М. Кл. В 63 В 9/02 С 01 М 10100 1 ввудврснеа кеаитвт СССР ав аФлак иэебретвиий и вткрытий(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ГРЕБНЫХ ВИНТОВ В СВОБОДНОЙ ВОДЕ ром Я. Изобретение относится к судостроению, в частности к установке для испытания гребныхвинтов в свобрдной воде.По основному авт. св, % 679469 известна установка для испытания гребных винтов в свободной воде, используемая для гидродинамического эксперимента и содержашая корпус, оборудованный обтекателем, в котором размещен динамометр, кинематически связанный одним концом с1 О валом гребного винта, а другим - с электродвигателем через конический редуктор и вертикальный вал, Динамометр выполнен с цилиндрическим корпусом, подводный обтекатель оборудован посадочными опорами и клеммным зажимом, а корпус выполнен с блокирующим микровыключателем и с самотормозяшимся червячным редукто - . 20Недостатком этой установки является ограниченная воэможность ее использования. На ней можно испытывать только модели изолированных гребных винтов (с из. мерением упора, момента и скорости вращения вала модели).Экспериментальные исследования, направленные на повышение эффективностиработы судовых движителей, требуют разработки технических средств, поэволяюших осуществлять проведение испытанийдвижительных комплексов "гребной винтнаправляющая насадка , которые обладают более высоким КПД.Цель изобретения - расширение областиприменения известной установки путемобеспечения возможности исследования наней гидродинамических характеристик гребного винта.в комплексе. с направляющейнасадкой.Поставленная цель достигается тем,что корпус снабжен установленным с возможностью перемещения и фиксирования ввертикальной и горизонтальной плоскостяхбаллером с фланцем на нижнем конце, ккоторому консопьно присоединен динамометр с подвижным ригелем, оборудованнымфланцем для крепления насадки, 8На фиг, 1 схематически изображенапредлагаемая установка, вид сбоку нафиг. 2 - вид А на фиг, 1,Установка содержит корпус 1, оборудованный подводным обтекателем 2, в котором размещен динамомегр 3 с цилиндрическим корпусом, Линамометр 3 кинематически связан одним концом с валом 4гребного винта 5, а другим - с электродвигателем 6 через конический редуктор 107 и вертикальный вал 8. Обтекатель 2оборудован посадочными опорами 9 иклеммным зажимом 10,В горизонтальной плоскости корпуса 1расположены блокировочный микровыключатель 11 и самотормозящийсяредуктор12 с воэможностью перемещения в направляющих 13 с помощью ходового винта14, Редуктор имеет выходной вал 15, накотором смонтировано зубчатое колесо 2016 с внешним зацеплением. Парное зубчатое колесо 17 установлено на валу 8.В верхней части корпуса 1 над моделью гребного винта 5 установлен полыйбаллер 18 с фланцем на нижнем конце, 25выполненный с возможностью вертикального перемещения в направляющей 19,которая в свою очередь йьреет свободуперемещения в горизонтальной плоскостив двух взаимно-перпендикулярных направлениях в направляющих 20 и 21 типа"ласточкин хвост". Перемещение баллера18 вдоль корпуса производится вручную,поперек - с помощью ходового винта 22.Валлер 18 верхней частью соединен сгайкой 23, жестко связанной с маховиком24, и зафиксирован от проворачивания спомощью шпонки (на чер,геже не показана), закрепленной на направляющей 19.К нижнему фланцу баллера 18 консольно 40присоединен динамомегр 25, предназначенный для измерения упора направляющевнасадки 26 движительного комплекса, которая крепится к фланцу 27, предусмотренному на подвижном ригеле динащомегра 25. Для обеспечения безогрывностиобтекания динамомегр 25 в сечении имеет обтекаемую форму и снабжен в верхней части набором обгекагелей 28, выполненных разъемными из двух частей,Для определения положения направляющейнасадки 26 на маховике 24 установленавтулка 29 с прорезями, С.наружнойстороны втулки 29 выполнены лыски 30,на которых выгравированы шкалы, а на55верхнем торце баллера 18 закрепленастрелка в виде кольца 3 1. Сквозь отверстия в баллере 18 проводится кабель (на 59 4чертеже не показан) от динамометра 25для передачи измерительной информации нарегистрирующий прибор (на чертеже непоказан). С целью фиксирования баллера18 в горизонтальной плоскости в установке предусмотрены стопорные болты 32и ЗЗ,Установка подготавливается к испытаниям и работаег следующим образом.На вал 4 динамометра 3 устанавливается исследуемый гребной винт 5, а кфланцу 27 динамометра 25 подсоединяется исследуемая направляющая насадка 26,Перемещением баллера 18 в направляющих19, 20 и 21 насадка 26 выставляетсяотносительно гребного винта 5 с заданным (в зависимости ог формы насадкиосесимметричная, осенесимметричная ит,д,) зазором, фиксируется болтами 32 иЗЗ, Электродвигателем 6 приводится вовращение гребной винт 5,Гидродинамические силы, возникающиена гребном винте 5 и направляющей насадке 26, передаются соответственно надинамометры 3 и 25, Пропорциональныевеличинам сил, электрические сигналы,снимаются с выходов динамометров и регистрируются соответствующим прибором(на чертеже не показан),Использование изобретения позволяетпроводить экспериментальные исследованияв свободной воде моделей гребных винтовв комплексе с направляющей насадкой и,благодаря этому, прогнозировать гидродинамические качества движигельных комплексов винт-направляющая насадка", натурных судов.формула изобретен ия 1. Установка для испытания гребных винтов в свободной воде по авт. св, Мо 679469, о т л и ч а ю щ а я с я тем, что, с целью расширения области ее примечения путем обеспечения воэщжноьги исследования гидродинамических характеристик гребного винта в комплексе с направляющей насадкой, она снабжена установленным иа ксрпусе с возможностью перемещения и фиксации в вертикальной и горизонтальной плоскостях баллером с фланцем на нижнем конце, к которому консопьно присоединен динамометр с подвижным ригелем, оборудованным сланцем для крепления насадки.Источники информацйипринятые во внимание при экспертизе1, Авторское свидетельство СССР Хо 679469, кл, В 63 В 9/02, 1977.Реда 136/24 Тираж 489ИПИ Государственного комитета Сделам изобретений и открытий .5, Москва, Ж, Раушская наб.,Подписное аэ В
