Стенд для испытания гребных винтов и крылаток

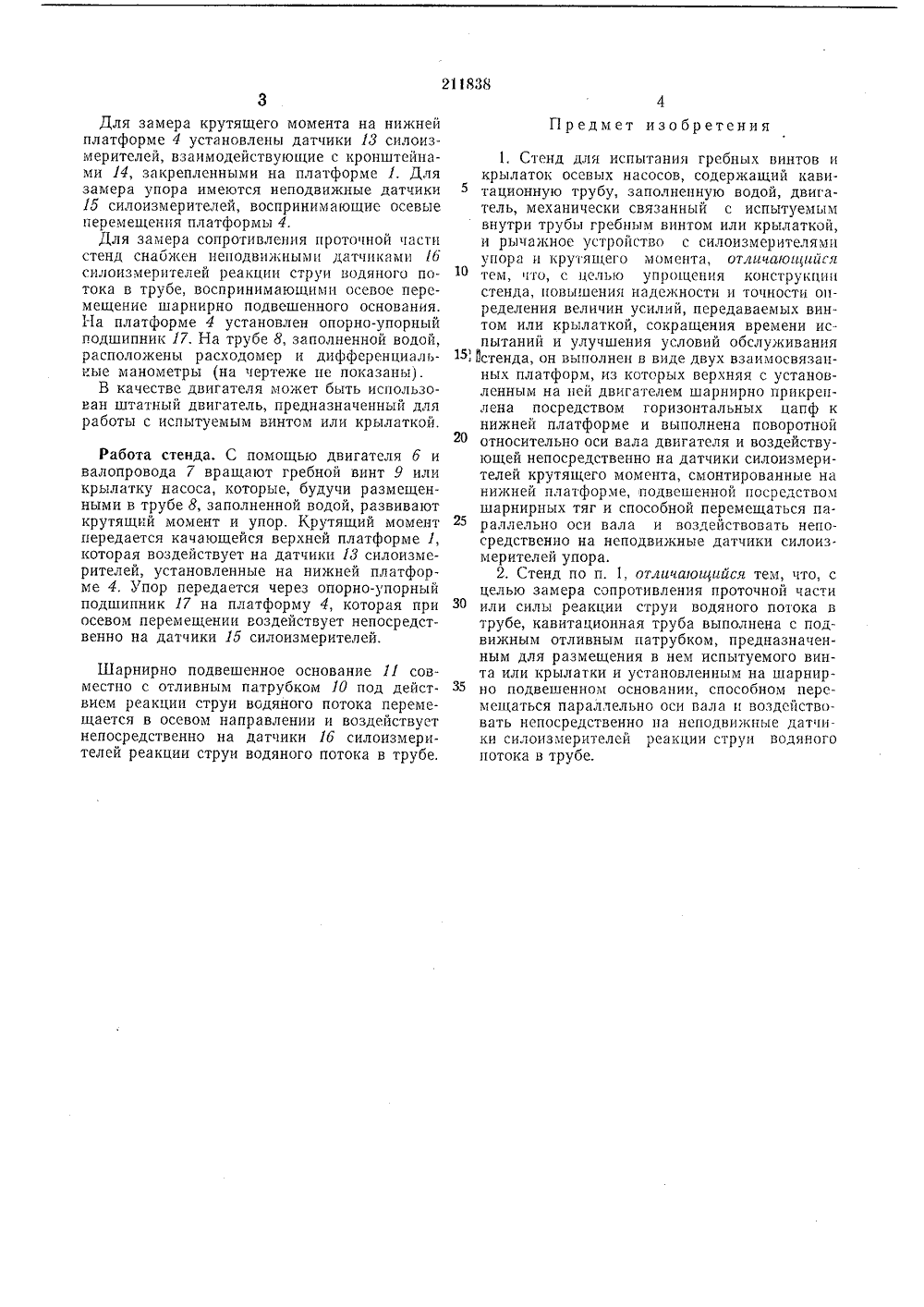

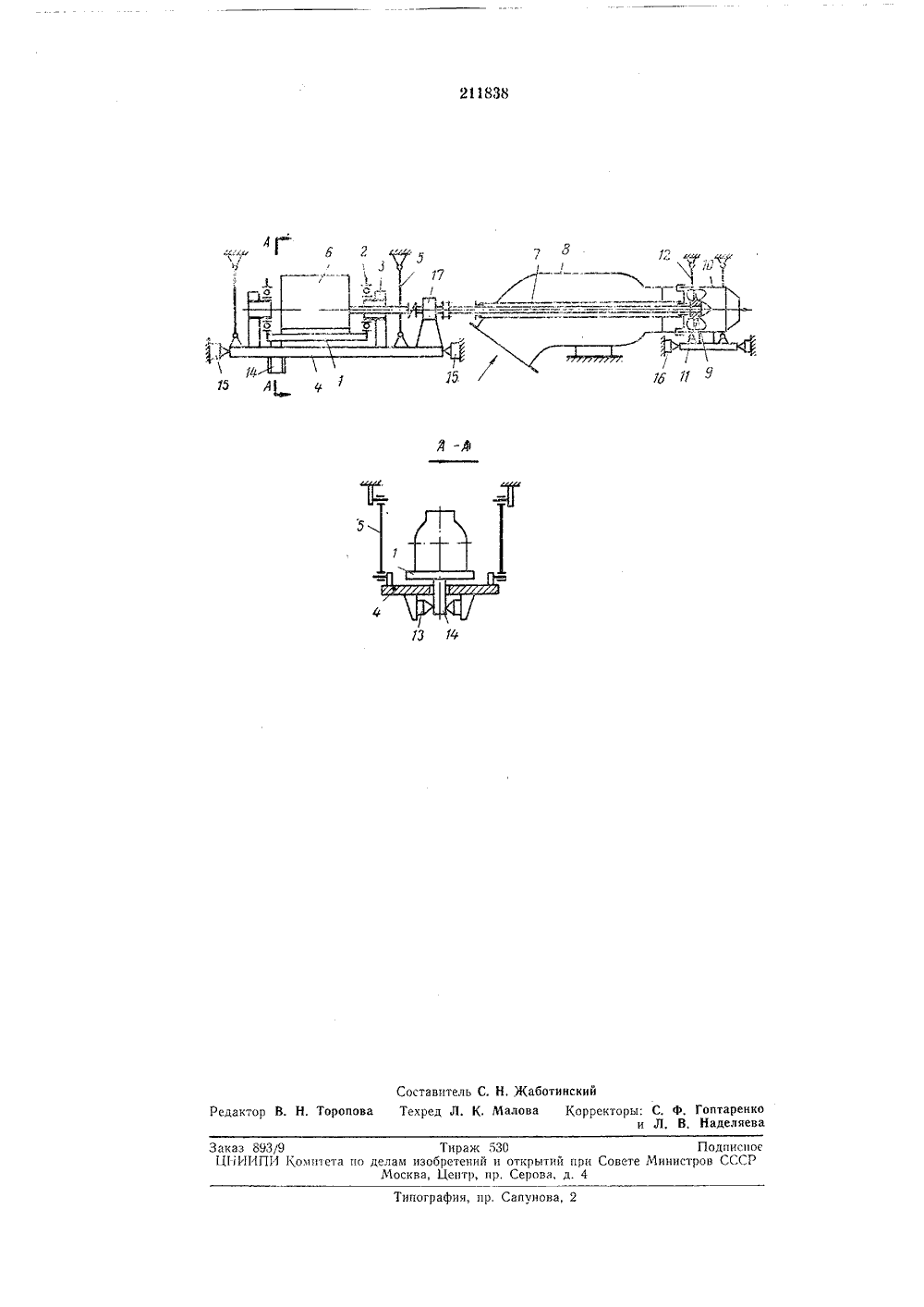

И 838 Союз Советскик циалистическик Республик.002.54 (088,8) йамитет по делам изобретений и откры при Совете МинистрСССР Авторыизобрете Щербаков Кондратов и В я Р. И.Л илки аявител Я ИСПЫТАНИЯ ГРЕБНЫХ ВИНТОВ И КРЫЛАТОК ОСЕВЫХ НАСОСОВ СТЕН Известны стенды для испьггания гребных винтов и крылаток осевых насосов, содержащие кавитационную трубу, заполненную водой, двигатель, механически связанный с испытуемым внутри трубы гребным винтом или кры латкой, и рычажные устройства с силоизмерителями упора и крутящего момента.Предложенный стенд отличается от известных тем, что он выполнен в виде двух взаимосвязанных платформ, из которых верхняя с 10 установленным на ней двигателем шарнирно прикреплена посредством горизонтальных цапф к нижней платформе и выполнена поворотной относительно оси вала двигателя и воздействующей непосредственно на датчики 15 силоизмерителей крутящего момента. Эти датчики смонтированы на нижней платформе, подвешенной посредством шарнирных тяг и способной перемещаться параллельно оси вала и воздействовать непосредственно на непод вижные датчики силоизмерителей упора,Такое выполнение стенда упрощает его конструкцию, повышает надежность и точность определения величин усилий, передаваемых винтом или крылаткой, сокращает время ис пытаний и улучшает условия обслуживания стенда.Кроме того, в описываемом стенде кавитационная труба выполнена с подвижным отливным патрубком, предназначенным для разме щения в нем испытуемого винта или крылатки и установленным на шарнирно подвешенном основании, способном перемещаться параллельно оси вала и воздействовать непосредственно на неподвижные датчики силоизмерителей реакции струи водяного потока в трубе.Такое выполнение стенда позволяет производить замеры сопротивления проточной часги или силы реакции струи водяного потока в трубе.На чертеже схематически показан описываемый стенд.Стенд для испытания гребных винтов и крылаток осевых насосов содержит качающуюся верхнюю платформу 1, шарнирно прикрепленную посредством горизонтальных цапф 2 и стоек 8 к нижней платформе 4, подвешенной в свою очередь на шарнирных тягах Б.На платформе 1 установлен двигатель 6, который посредством валопровода 7, проходящего через кавитационную трубу 8, соединен с испытуемым гребным винтом 9 или крылаткой осевого насоса.При испытаниях винт и крылатку помещают в подвижный отливной патрубок 10, установленный на основании 11, закрепленном на шарнирных подвесках 12, и телескопически соединенный с трубой 8. Патрубок 10 свободной перемещается в осевом направлении благодаря скользящему соединению с трубой 8.Для замера крутящего момента на нижней платформе 4 установлены датчики И силоизмерителей, взаимодействующие с кронштейнами 14, закрепленными на платформе 1. Для замера упора имеются неподвижные датчики 15 силоизмерителей, воспринимающие осевые перемещения платформы 4.Для замера сопротивления проточпой части стенд снаожен неподвижными датчиками 16 силоизмерителей реакции струи водяного потока в трубе, воспринимающими осевое перемещение шарнирно подвешенного основания. На платформе 4 установлен опорно-упорный подшипник 17. На трубе 8, заполненной водой, расположены расходомер и дифференциальные манометры (на чертеже не показаньЦ.В качестве двигателя может быть использован штатный двигатель, предназначенный для работы с испытуемым винтом или крылаткой.Работа стенда, С помощью двигателя б и валопровода 7 вращают гребной винт 9 или крылатку насоса, которые, будучи размещенными в трубе 8, заполненной водой, развивают крутящий момент и упор, Крутящий момент передается качающейся верхней платформе 1, которая воздействует на датчики И силоизмерителей, установленные на нижней платформе 4. Упор передается через опорно-упорный подшипник 17 на платформу 4, которая при осевом перемещении воздействует непосредственно на датчики 15 силоизмерителей.Шарнирно подвешенное основание 11 совместно с отливным патрубком 10 под действием реакции струи водяного потока перемещается в осевом направлении и воздействует непосредственно на датчики 1 б силоизмерителей реакции струи водяного потока в трубе. Предмет изобретения 1. Стенд для испытания гребных винтов икрылаток осевых насосов, содержащий кавитационную трубу, заполненную водой, двигатель, механически связанный с испытуемым внутри трубы гребным винтом или крылаткой, и рычажное устройство с силоизмерителями упора и крутящего момента, отлчающайгя тем, что, с целью упрощения конструкцш стенда, повьппения надежности и точности определения величин усилий, передаваемых винтом или крылаткой, сокращения времени испытаний и улучшения условий обслуживания 5 1 стенда, он выполнен в виде двух взаимосвязанных платформ, из которых верхняя с установленным на ней двигателем шарнирно прикреплена посредством горизонтальных цапф к нижней платформе и выполнена поворотной относительно оси вала двигателя и воздействующей непосредственно на датчики силоизмерителей крутящего момента, смонтированные на нижней платформе, подвешенной посредством шарнирных тяг и способной перемещаться па раллельно оси вала и воздействовать непосредственно на неподвижные датчики силоизмерителей упора.2. Стенд по п. 1, отличающийся тем, что, сцелью замера сопротивления проточной части или силы реакции струи водяного потока в трубе, кавитационная труба выполнена с подвижным отливным патрубком, предназначенным для размещения в нем испытуемого винта или крылатки и установленным на шарнирно подвешенном основании, способном перемещаться параллельно оси вала и воздействовать непосредственно на неподвижные датчики силоизмерителей реакции струи водяного потока в трубе.:,сыи Г ф оставптель С. Н, ЖаботинскийТехред Л. К, Малова Корректоры: С. Ф, Гоптарени Л. В, Наделяе едактор В. Н. Торопов и ног р афин, п р. Сапунова аказ 893/9 Тираж 530 Подписное ЦИИИПИ Комп 1 ста по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4
