Гребной винт
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 713767
Автор: Зайцев
Текст

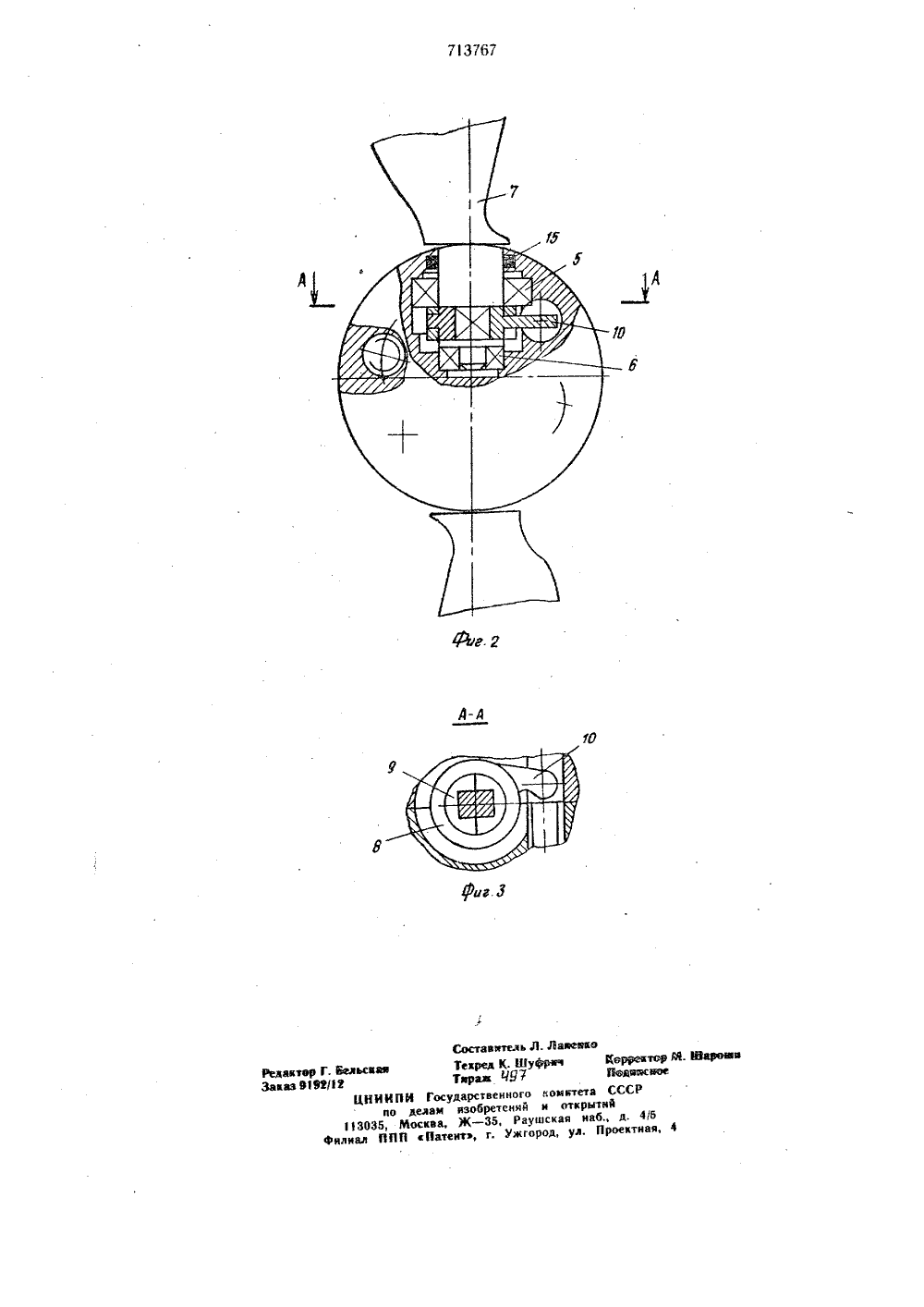

О П И С А Й И Е (в 713767ИЗОБРЕТЕЙ ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалксткческкхРеспубпкк(51) 3 Н 3/00 рисоединением заявк рствеккмй квмктатСССРлак каобретеккв еткрыткй(23) 11 риорите 80. Бюллетень Мо описания 10.02.80 убликовано 05.0 та опубликовани(54) ГРЕБНОЙ ВИН асположены ближе к входны м центры давления, на 1(О диа лопастеи кромкам, метра ви емый винт - то же, - разрез На фиг. 1 изображен предлагсо стороны лопасти; на фиг. 2со стороны обтекателя; на фиг.А - А фиг. 2,Изобретение относится к судовым движителям, в частности к гребным винтам с регулируемым шагом, предназначенным для использования на подвесных моторах,Известен гребной винт с регулированием шага поворотных лопастей, содержащий ступицу, обтекатель и регулировочный элемент, взаимодействующий с рычагами, жестко связанными с комлями лопастей 111.Винт такой конструкции нуждается в ручном регулировании шага, для которого обязательна его остановка.Цель изобретения - автоматическое регулирование шага винта. Для этого винт снабжен пружиной, опи раюцейся на обтекатель и. раэмешенно внутри регулчровочного элемента, выполненного в виде втулки, имеющей воэможность поступательного перемещения и снабженной пальцами и штифтами, упирающимися.в рычаги, причем поверхность контакта рычагов со штифтами и центры давления лопастей находятся с прогивоположных сторон от осей поворота лопастей, при этом оси поворота Гребной винт имеет две полуступицы 1и 2, которые стянуты проходящими сквозь них болтами 3, крепящими к ним обтекатель 4. В радиальных расточках полуступиц 1 и 2 расположены подшипники 5 и 6, на которых смонтированы своей комлевой частью поворотные лопасти 7. При помощи баидажных колец 8 и вкладышей 9 к ком.левым частям лопастей 7 крепятся рычаги 10.Регулировочный элемент, с которым взаимодействует пружина 11, выполнен в виде втулки 12 с запрессованными в нее штифтами 1 й Пружина 11 опирается на палец 14, встав О ленный в расточку обтекателя 4. Герметизируется подшипниковый узел винта уплотнительными кольцами 15, расположенными в расточках полуступип 1 и 2.Винт работает следующим образом, 11 ри неподвижном винте лопасть 7 находится в положении максимального шага. С нача. лом вращения винта на лопасть 7 начинает действовать подъеглная сила, образованная перепадом давлений на нагнетающей и засасываюц 1 ей поверхностях лопзсти 7. Эта наибольшая подъемная сила, соответствующая максимальному углу лопасти 7, отжимает пружину 11 через рычаги 10 и регули. ровочный элемент и поворачивает лопасть 7 в положение минимального шага, При наборе судном скорости уменьшается угол атаки лопасти , что ведет к уменьшению подъемной силы, приложенноЙ в центре давлений лопасти 7. Равновесие двуплечего рычага, образованного лопастью 7 и рычагом 10 нарушается. Поэтому пружина 11 поворачивает лопасть 7 через регулировочный элемент и рычац 10 в положение большего шага до того состояния, пока момент от усилия пружины 11, вокруг оси поворота лопасти 7, не уравновесится моментом подьемной силы,ФОР чула сретенияГребной винт с регулированием шагаповоротных лопастей, содержагций ступицу,обтекатель и регулиропочнь 1 й элемент, взаимодействующий с рычагами, жестко связанными с комлями лопастей, отличающийсятем, что, с целью автоматического регулирования шага винта, он снабжен пружиной,опирающейся на обтекатель и размещеннойвнутри регулировочного элемента, выполв ненного в виде втулки, имеющей возможность поступательного перемегцения и снабженной пальцами и штифтами, упирающимися в рычаги, причем поверхности контактарычагов со штифтами и центры давлениялопастей находятся с противоположных сторон от осей поворота лопастей, при этомоси поворота лопастей расположены к входным кромкам ближе, чем центры давления,на 1/10 диаметра винта,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР468836, кл В 63 Н 3/12, 1973.ссср И Государственного делам изобретений Москва, Ж - 35, Рау П кйатеит, г. Ужго аб П/5 актер Г Бельскаювз ВВЕйСВйцнииппо13035,Филиал ПП Составитель Текред К. Ш тмразс В 7 комитетн откшскаяод, ул
СмотретьЗаявка
2449377, 02.02.1977
ЗАЙЦЕВ АЛЕКСАНДР ЛЬВОВИЧ
МПК / Метки
МПК: B63H 3/00
Опубликовано: 05.02.1980
Код ссылки
