Генератор импульсов

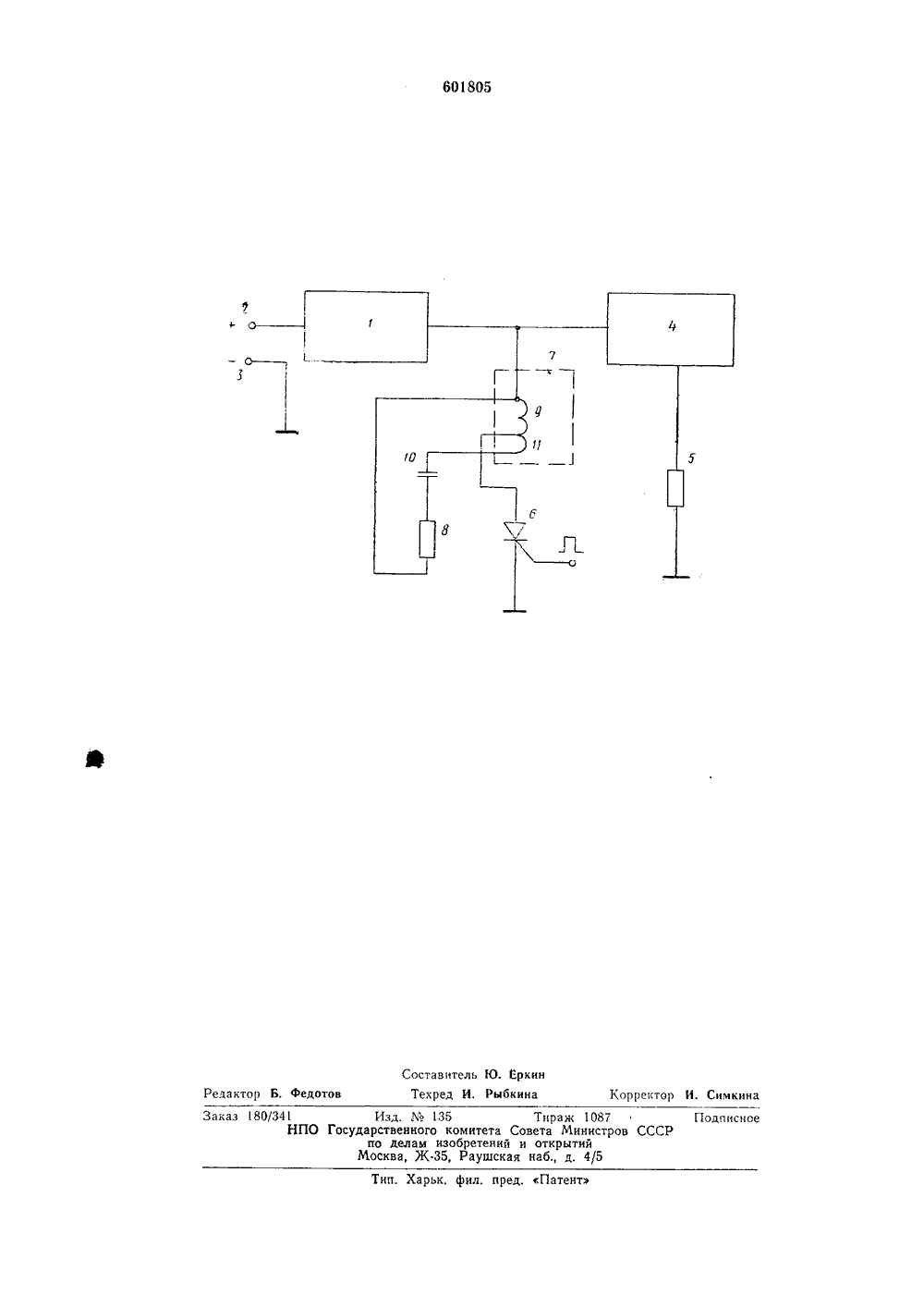

1 1601805 Союз Советских Солналистических Реслублик,2,.8 Государственнык комнте Совета Министров ССС) Приорите по делам изобретений и открытий,53 43) Опубликовано 05,04,78. Бюллетет 1 ь1 исания 16,05.78 та Опубликования Авторыизобретения Кузьмин, Г, А, Морозова и Э. А, Рульман 71) Заявитель 54) ГЕНЕРАТОР ИМПУЛЬСОВ 5 5 присоединением заявкиИзобретение относ 1 ся к,радиотехнике,может быть использов но в усгройсгвах импульсной техн 1 кки,Известен генератор импульсов, содержащий цсточ.1 ик питания, зарядное устройство,накопитель эчергии, элемент задержки, коммутатор, токоограничительный элемент и нагрузку. Однако этот генератор малоналежен 1Наиболее близок к предлагаемому генератор импульсов, содержащий заурядное устройство, подключенное между источником питания и основным емкостным накопителем энвргии, нагрузку, включенную между выходомосновного накопителя энвргии и общей шиной,коммутатор, подключенный между точкоисоелцне шя ост 1 овного накопителя энергии сзарядным устройством и обшей шиной черезобмотку дросселя насыщения, дополнительный емкостной накопитель энергии и токоогранцчизаюш 1 ьй элемент 12.Однако импульсы этого генератора име;отнесколько:,скаженную форму.Цель изобретения - улучшение формывыходных 1.:мпульсов генератора.Для этого в генвраторе импульсов, содержащем зарядное устройство, подключенноемежду исто 1 ником питания и основным емкостным накопителем энергии, нагрузку,вкл 1 оченну 1 о между выходом основного накоп:.1 теля энергии и обшей шпн 011, 1 оэммутато ),Олкл 1 Оченный межлу тОчкОй сОелцнеция Основного накопителя энергии с зарядным устроцством и обшей шиной через обмотку дросселя часьпцения, дополнительный емкостной на;опцтель эцерпш и токоогранцчцвающцй элемент, лроссель насы 1 ценця снабжен дополнительной обмоткой, включенной между анодом коммутатора и точкой соединения заря:.- ного устройства с основным накопителем энергии через последовательно соединенные дополнительный накопитель энерп 1 и ц токоогранпчцваюший элемент, причем дополнительная обмотка включена согласно с основной.г 1 а чертеже приведена структрная элект - р 11 ческая схема Гс:сратора.Генератор цмпульссв содержит зарядное устройство 1, подключенное между источником питания, полсоелцняемым к клеммам 2, 3, и основнь 1 м смкостным накопителем энергии 4, нагрузя 5, включенную между выходом накопителя энерпш 4 и обшей шиной, коммутатор б, подключенный между точкой соединения накопителя энвргпи 4 с зарядным устройством 1 и обшей шиной через обмотку элемента задержки (дросселя насьцпенпя) 7, и токоогранцчива 1 О 1 пий элемент 8.Дроссель 11 асышенпя 7 снаожен лополт 1 цтельной обмоткой 9, включенной между анодом коммутатора б и точкой соединения зарядного устройства 1 с основным накопителем энергии 4 через последовательно соединенные дополнительный накопитель энергии10 и токоограничивающий элемент 8, Дополнительная обмотка 9 включена согласно с основной обмоткой 11.Генератор импульсов работает следующимобразом.Основной накопитель энергии 4 заряжается от источника питания через зарядное устройство 1 и,нагрузку 5 до почти удвоенногонапряжения источника питания. При подачеиипульсов запуска на управляющий электродоткрывается коммутатор б, и напряжение наего аноде резко уменьшается до некоторого 15остаточного напряжения,Напряжение заряда основного накопителяэнергии 4 прикладывается к основной обмотке11 дросселя насыщения 7 через коммутатор би нагрузку 5, а также к дополнительной об. 20мотке 9 через дополнительный накопитель 10,токоограничивающий элемент 8, коммутаторб и нагрузку 5.Так как число витков обмотки 9 в несколько раз меньше числа випков обмотки П, а актинное сопротивление цепи разряда основногонакопителя энергии 4 чорез оомотку 9 значительно больше, чем через обмотку 11, ток обмотки 9 развввается значительно быстрее,Дополнительный накопитель энергии 10 очастично заряжается этим током до некоторого напряжения, определяемого параметрамизарядной цепи, меньшего напряжения зарядаосновного накопителя энергии 4.Ток заряда дополнительного накопителя35энергии 10 активизирует носители коммутатора б и одновременно, в силу встречного направления с током разряда основного наколителя 4, удерживает сердечник дросселя насыщения 7 от насыщения. 40В некоторый момент токи разряда основного накопителя 4 ло обмотке 11 и заряда дополнительного накопителя 10 по обмогке 9урааниваются. Сердечник дросселя насыщения 7 при этом скачком насыщается, и происходит разряд основного накопотеля 4 черезобмотку 11. Дополнительный накопитель 10 при этом разряжается через токоограничивающпй элемент 8 и последовательно согласно соединенные обмотки 9 и 11 дросселя насыщения 7. Так как токи разряда основного накопителя 4 через обмотку 11 и заряда дополнительного накопителя 10 через обмотку 9 вызывают в сердечнике дросселя насыщения 7 приращение индукции противоположного направления, время задержки насыщения дросселя насыщения 7 увеличивается. В результате в предлагаемом устройстве имеется возможность уменьшения индуктивности дросселя насыще,ния 7 за счет уменьшения числа витков обмотки 11,при сохранении требуемого времени задержки.Ф о р м у л а,и з о б р е т е н и яГенератор импульсов, содержащий зарядное устройство, подключенное между источником питания и основным емкостным нако пителем энергии, нагрузку, включенную между выходом основного накопителя энергии и общей шинойкоммутатор, подключенный между точкой соединения основного ем 1 костного накопителя энергии с зарядным устройством и общей шиной через обмотку дросселя насьицения, дополнительный емкостной пако питель энергии и токоограничивающий элемент, отличающийся тем, что, с целью улучшения форумы его выходных импульсов, дроосель насыщения снабжен дополнительной обмоткой, включенной между анодом коммутатора и точкой соединения зарядного устройства с основным емкостным накопителем энергии через последовательно соединенные дополнительньш емкостной накопитель энергии и токоограничиаающий элемент, причем дополнительная обмотка включена согласно с основной,Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР Мо 298056, Н 03 К 3/53, 1973.2. Авторское свидетельство СССР Ко 234450, Н 03 К 353, 1972.ктор Б. Федотаказ 180/341НП Составитель Ю. ЕркинТехред И. Рыбкина Корректор И. СимкинаИзд. М 135 Тираж 1087 Подпнсно дарственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5 Тип. Харьк, фил. пред. Патент
