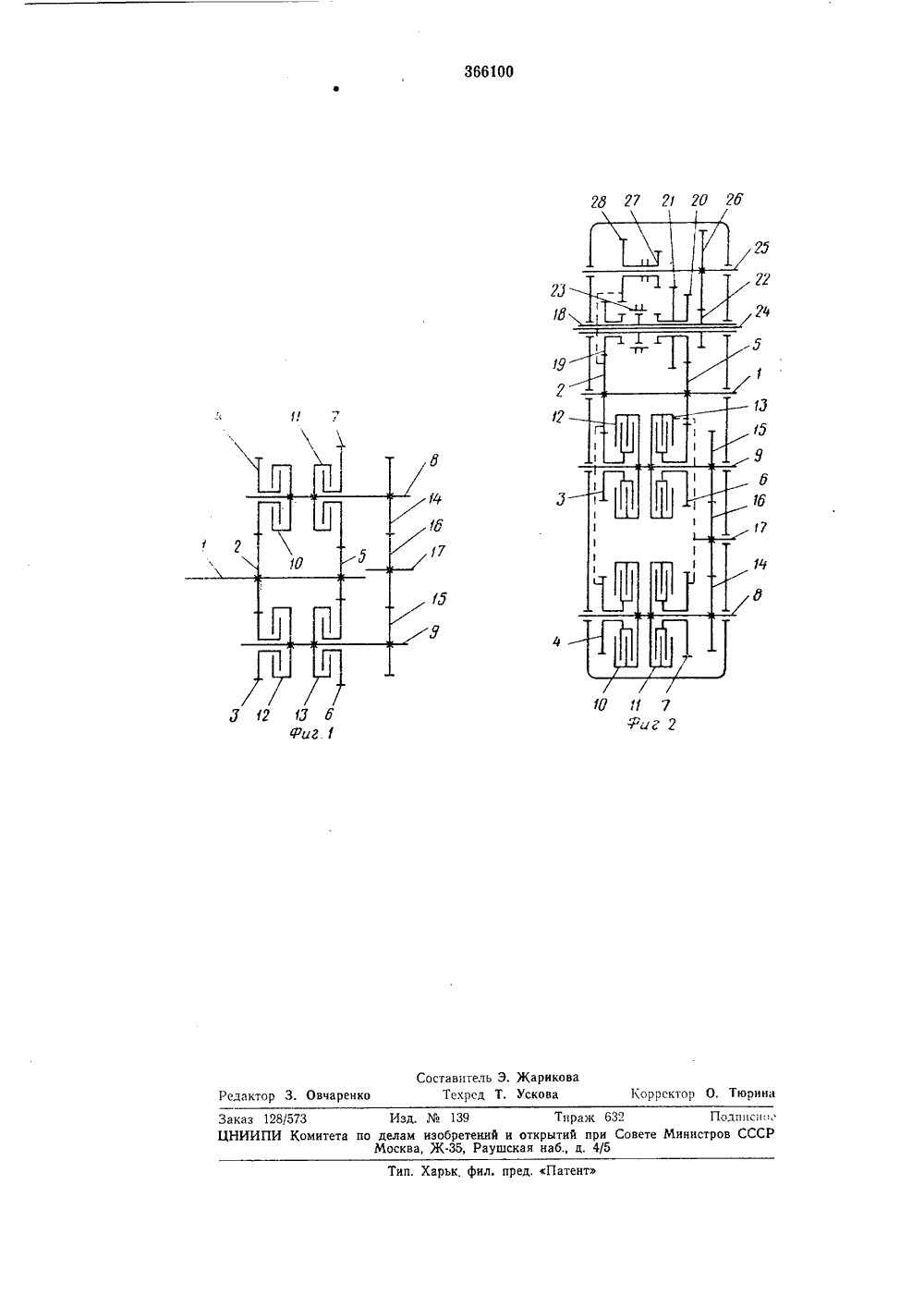

ОПИСАНИЕ 366100ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикависимое от авт. свидетельства-Кл. В 601 с 17/О Г 161 т 3/О аявлено 03,17.1969 ( 1317896/27-11)присоединением заявки-Приоритет -Опубликовано 16.1.1973. Бюллетень7Дата опубликования описания 15.111.1973 Комитет по делам зобретеиий и открыти при Совете Мииистрое СССРЗаявитель РОБКА ПЕРЕДА ному циям м на ч отл закре Для увеличения чи а гал коробки передач с д цой диапазоццой пере На фиг. 1 дана схема коробки передач; на фи диапазонной коробки лер На первичном валу 1 ця 2, находящаяся в за ми 3 и 4, и шестерня 5, з тернями 6 и 7, Шестерни цовлены ца вторичном всл ое дач пере первичнь полнител ен четырехступенчатои 2 - схема многоедач.закреплкрепленииацелляющ4 и 7 свалу 8, а ена шестерс шестерняаяся с шесбодно уста- шестерни 3 Изобретение относится к тр рт машиностроению, в частности к т ук коробок передач, применяемых в но тракторах.Известны коробки передач, преимущественноо для тракторов, содержащие первичный вал, на котором закреплены шестерни, находящиеся в постоянном зацеплении с шестернями, свооодцо установленными на параллельных вторичных валах и соединяемыми с ними посредством фрикционных муфт, а вторичные валы соединены с конечными передачами бортов трактора.Предлагаемая коробка переда ичается тем, что на ее вторичных валах плены шестерни, соединецные одна с другой промежуточной шестерней.Это упрощает конструкцию коробки перен 6 - ца вторичном валу 9. На вторичных валах 8 и 9 размещены фрикццонцые муфты 10 - 13 (по две муфты на каждом валу), служащие для соединения шестерен 4, 7, 3 ц 6 5 с вторичными валами 8 и 9.Вторичные валы 8 и 9 постоянно соединены между собой зубчатой передачей, состоящей из шестерен 14 л 15, жестко установленных на вторичных вала 8 и 9, а также па О разптной шестерни 16, размещенной ца валу17 и зацелленной с шестернями 14 и 15. Расстояние между осями первичного вала 1 и вторичного вала 8 не равно расстоянию между осями первичного вала 1 и вторичного ва ла 9, вследствие чего передаточные числа паршестерен 3 - 2 и 4 - 2, а также пар шестерен 6 - 5 и 7 - 5 различны, Передаточное число зубчатой передачи 14, 16, 15 равно единице.Эта коробка передач входит как состав ная часть в многодиапазонную коробку передач. Многодиапазоццые коробки передач находят применение ца сельскохозяйственных тракторах. На входном валу 18 этой коробки передач свободно установлены шестерня 19 25 и блок шестерен 20 и 21, а также жестко закреплена шестерня 22 и зубчатая муфта 23.Внутри вала 18 проходит независимый вал 24 отбора мощности. На дополнительном валу 25 жеспко закреплена шестерня 26, постоянно 39 сцепленная с шестерней 22, и размещец сколь45 50 55 50 зящий блок шестерен 27 и 28. Шестерни 19 и 20 постоянно сценлс.:ы с шестернями 2 и 5, расположенными на валу 1. При перемещении блока шестерен 27 и 28 по шлпцам дополнительного вала 25 шестерня 2 входит в зацепление с шестерней 21 илп шестерня 28 - с шестерней 2.Мощность от двцгателя трактора подводится к первичному валу 1 (см. фиг. 1) коробки передач. При включении фрикционной муфты 10 мощность от первичного вала 1 передается вторичному валу 8 через шестерни 2 и 4, а вторичному валу 9 - через шестерни 2, 4, 14, 16 и 15. В том случае, если коробка передач установлена на гусеничном тракторе, мощность отоирается одновременно с обоих вторичных валов 8 и 9 и через механизмы поворота, центральные передачи и конечные передачи передается ведущим звездочкам,В том случае, если коробка передач установлена на колесном тракторе, мощность отбирается с одного из вторичных валов 8 и 9 или с вала 1 паразитной шестерни 16.Для переключения передач выключают фрикционную муфту 10 и включают одну из фрикционных муфт 11, 12 и 13. При включении муфты 11 мощность на вал 8 передается через шестерни 5 и 7, а на вал 9 - через зубчатую передачу 14, 15, 16. При включении муфты (2 мощность передается через шестерни 2 и 3 вторичному валу 9 и далее через зубчатую первдачу 15, 16, 14 - вторичному валу 8. При включении муфты 13 мощность передается на вторичный вал 9 через шестерни 5 и б и через зубчатую передачу 15, 16 и 14 - на вторичный вал 8.Так как передаточные числа пар 4 - 2, 3 - 2, 7 - 5, 6 - 5 различны, а передаточное число зубчатой передачи 14 - 16 - 15 равно единице, коробка передач имеет четыре передачи, ца каждой из которых вторичные валы 8 и 9 вращаются с одинаковой скоростью,При другом исполнении коробки передач расстояние между первичным валом 1 и вторичным валом 8 равно расстоянию между первичным валом 1 и вторичным валом 9. При этом передаточные отношения пар шестерен 3 - 2 и 4 - 2, а также пар шестерен б - 5 и 7 - 5 одинаковы. Передаточное число зубчатой передачи 14, 16, 15 не равно единице. При таком исполнении коробка также имеет четыре передачи, включаемые муфтами 10 - 13, однако на каждой передаче скорости вращения валов 8 и 9 различны, что потребует в случае применения коробки передач на гусеничной машине различных передаточных чисел в центральных или конечных передачах разных бортов.Многодиапазонная коробка передач (см. фиг. 2) обеспечивает три диапазона передач переднего и один диапазон заднего хода,5 10 5 20 25 Зо 35 40 Внутри каждого диапазона содержится четыре передачи, переключаемые (также, как и в корооке передач на фиг, 1) фрикциопными муфтами 10 - 13. При включении диапазона пониженных скоростей шестерня 27 вводится в зацепление с шестерней 21, Мощность от вала 18 к валу 1 передается через шестерни 22, 26, 27, 21, 20 и 5. При включении диапазона рабочих передач зубчатая муфта 23 соединяет шестерню 19 с валом 18, а мощность передается через шестерни 19 и 2. При включении диапазона транспортных передач зубчатая муфта 23 соединяет шестерню 21 с валом 18, мощность передается через шестерни 20 и 5.При включении заднего хода шестерня 28 вводится в зацепление с шестерней 2, мощность передается через шестерни 22, 26, 28 и 2.При работе на любом диапазоне передач мощность от вала 1 передается одновременно двум вторичным валам 8 и 9 через одну из фрикционных муфт, пары шестервн и зубчатую передачу 15, 16, 17, постоянно соединяющую вторичные валы 8 и 9 (также, как в коробке передач на фиг. 1), В коробке передач при включении любой фрикционной муфты мощность передается одновременно обоим вторичным валам, поэтому число передач коробки равно сумме чисел муфт на обоих вторичных валах, Это свойство коробки передач позволяет уменьшить число муфт, расположенных на каждом вторичном валу в отдельност,и,Описанная коробка передач универсальна, так как может быть использована ца гусеничных и колесных машинах. При необходимости отбора мощности с одного вала может быть использован любой из вторичных валов или любой вал передачи, постоянно соединяющий вторичные валы. Во всех указанных случаях все элементы коробки передач полностью загружены,Предмет изобретения 1. Коробка первдач, преимущественно для тракторов, содержащая первичный вал, на котором закреплены шестерни, находящиеся в постоянном зацеплении с шестернями, свободно установленными на параллельных вторичных валах и соединяемыми с ними посредством фрикционных муфт, отличающаяся тем, что, с целью упрощения конструкции, на вторичных валах коробки передач закреплены шестерни, соединенные одна с другой промежуточной шестерней.2, Коробка передач по п. 1, отличающаяся тем, что, с целью увеличения числа первдач, первичный вал коробки передач соединен с дополнительной диапазонной передачей.каз 128/573 Изд.139 Тираж 632 Подписное НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 п. Харьк фил. пред. Патент 2 О Ри
