Паровой котел, использующий солнечную теплоту

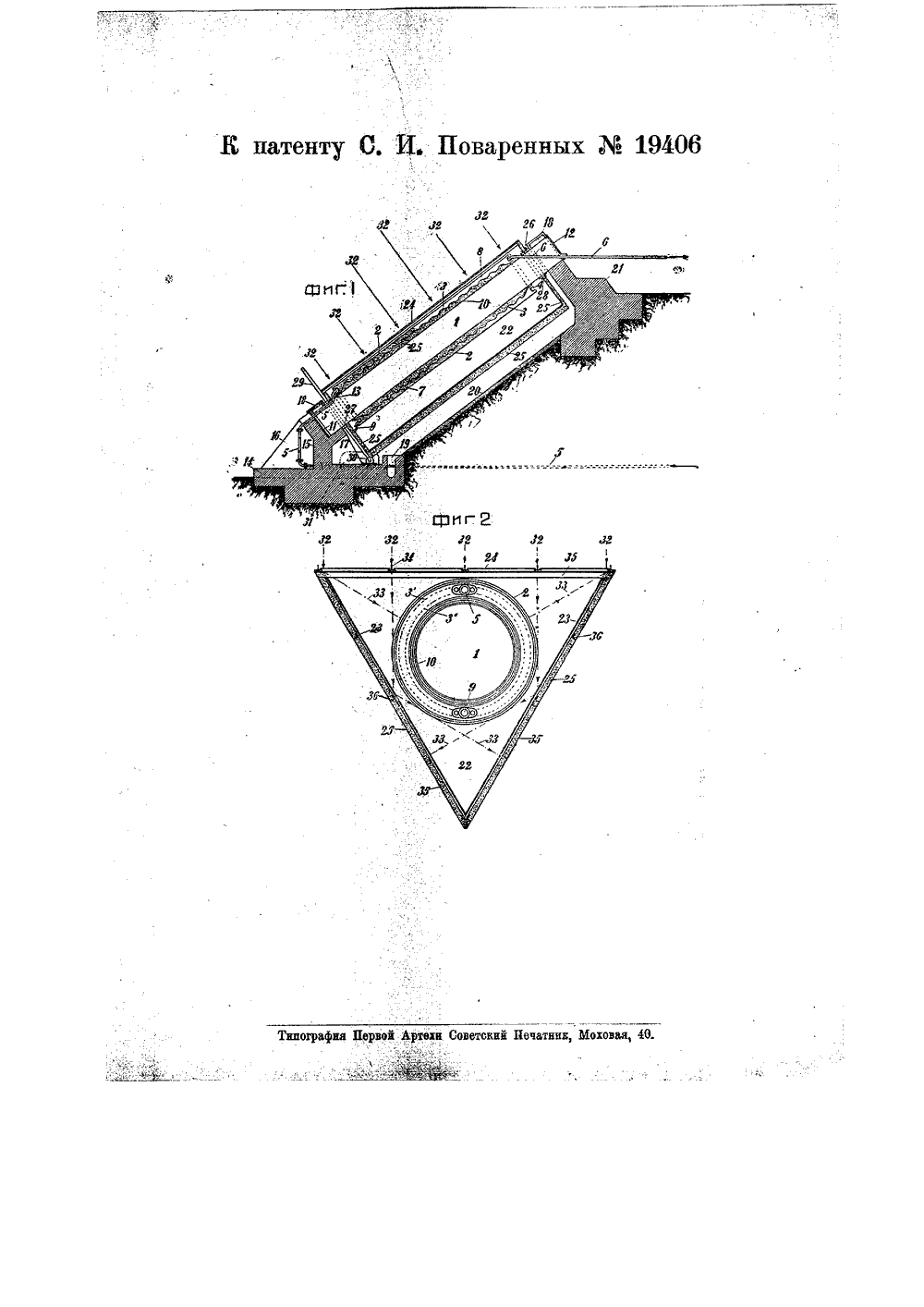

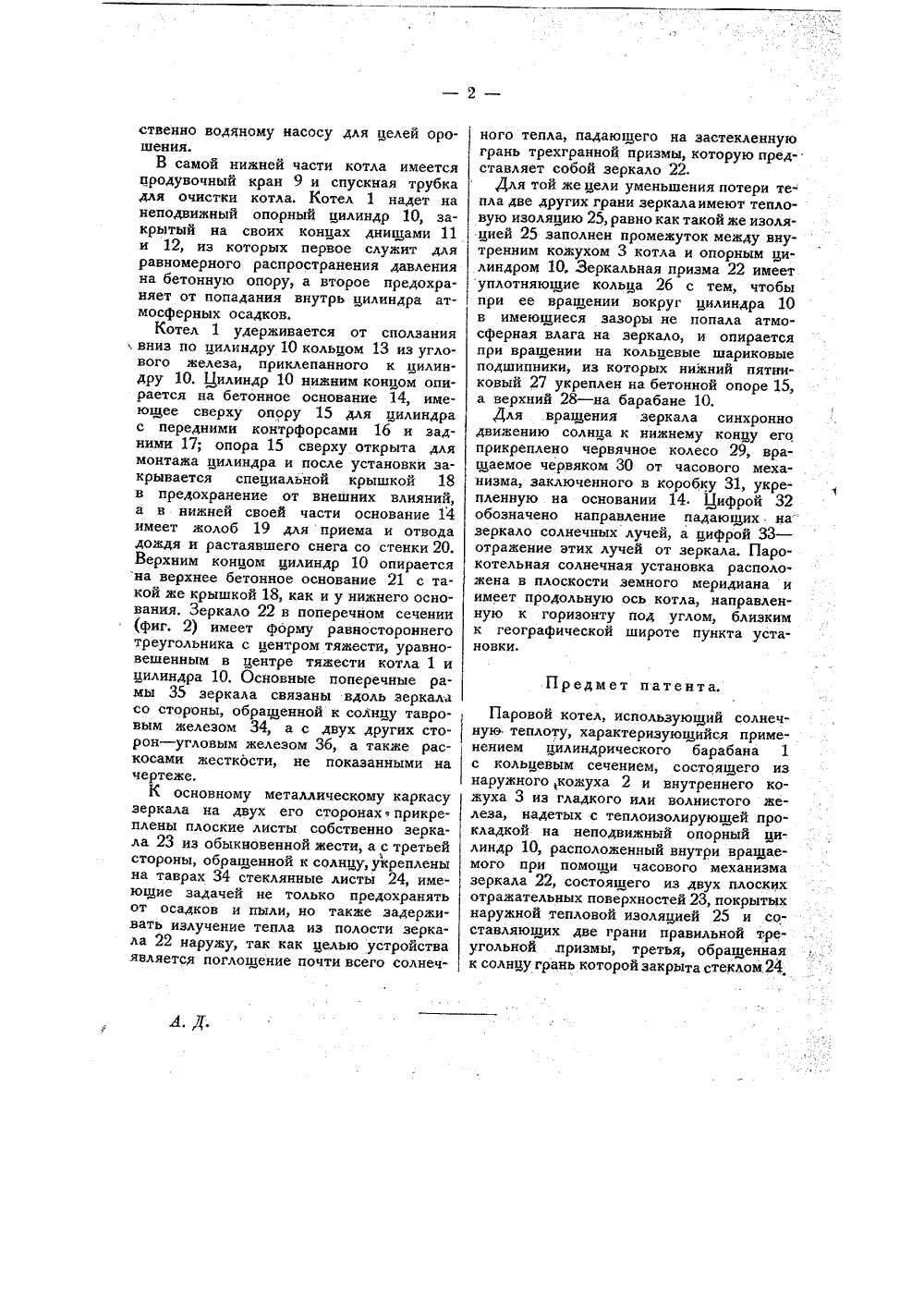

ФьЛЬСС 4 Ф 4;44 ПАТЕНТ О,П И С А Н ег заявленио д. М 49 б опубликовано аняется на 1 февраля т от 28 выдаче патент распроВ предлагаемом паровом котле, исполь. зующем солнечную теплоту, собственно котел состоит из концентрически расположенных цилиндрического наружного кожуха и внутреннего кожуха из гладкого или волнистого железа, надетого с теплоизолирующей прокладкой на неподвижный опорный цилиндр, помещенный внутри вращаемой при помощи ча-саФ сового механизма зеркальной трехгранной призмы, состоящей из двух плоских отражательных поверхностей и третьей стеклянной, обращенной к солнцуНа чертеже фиг, 1 изображает про. дольный разрез парового котла; фиг, 2 - поперечный разрез зеркала и вид нижней части котла,Котел 1 состоит из наружного цилиндрического кожуха 2 и внутреннего ко. жуха 3 из гладкого или волнистого котельного железа, употребляемого для жаровых труб английских котлов. Оба кожуха 2 и 3 соединены иа концах вклепанными кольцевидными днищами.4, так что котел имеет кольцевое поперечное сечение; пунктиром 3 (фиг. 2) показана проекция наибольшего диаметра волни 1, 1 ОБРЕТЕНИЕ олнечную теплоту,у 20 июня 1929 года) 31 года, Действие патентвраля 1931 года, стого внутреннего кором 3 - наименьшего.По трубе 5 через приваренныи в нижнем днище фланец нагнетается внутрь котла конденсированный нашатырный спирт 7 с содержанием 40 - 450 о аммиака в водном растворе при температуреоколо 25 и после того, как в котле этот нашатырный спирт превратится в пе-регретые пары 8 при температуре 70 -80 и давлении 9 - 10 атм.он по трубе б, ; присоединенной к фланцу днища 4 в верх ней части котла, поступает в паровую турбину обычного типа с поверхностнымконденсатором паров, опущенным в проточную воду оросительного канала, в котором вновь конденсируется и переохлаждается до температуры около 25 при соответственном давлении 3 - 2,5 атмосфер.Конденсированный нашатырный спирт специальным насосом, приводимым от турбины, нагнетается, как указано выше, снова в нижнюю часть котла, а турбина, помимо приведения в действие указанного насоса, передает энергию генератору электрического тока или непосредственно водяному насосу для целей орошения.В самой нижней части котла имеется цродувочный кран 9 и спускная трубка для очистки котла. Котел 1 надет на неподвижный опорный цилиндр 10, закрытый на своих концах днищами 11 и 12, из которых первое служит для равномерного распространения давления на бетонную опору, а второе предохраняет от попадания внутрь цилиндра атмосферных осадков.Котел 1 удерживается от сползаниявниз по цилиндру 10 кольцом 13 из углового железа, приклепанного к цилиндру 10. Цилиндр 10 нижним концом опирается на бетонное основание 14, имеющее сверху опору 15 для цилиндра с передними контрфорсами 16 и задними 17; опора 15 сверху открыта для монтажа цилиндра и после установки закрывается специальной крышкой 18 в предохранение от внешних влияний, а в нижней своей части основание 14 имеет жолоб 19 для приема и отвода дождя и растаявшего снега со стенки 20. Верхним концом цилиндр 10 опирается на верхнее бетонное основание 21 с такой же крышкой 18, как и у нижнего основания. Зеркало 22 в поперечном сечении (фиг. 2) имеет форму равностороннего треугольника с центром тяжести, уравновешенным в центре тяжести котла 1 и цилиндра 10, Основные поперечные рамы 35 зеркала связаны вдоль зеркала со стороны, обращенной к солнцу тавровым железом 34, а с двух других сторон - угловым железом 36, а также раскосами жесткости, не показанными на чертеже.К основному металлическому каркасу зеркала на двух его сторонахприкреплены плоские листы собственно зеркала 23 из обыкновенной жести, а с третьей стороны, обращенной к солнцу, укреплены на таврах 34 стеклянные листы 24, имеющие задачей не только предохранять от осадков и пыли, но также задерживать излучение тепла из полости зеркала 22 наружу, так как целью устройства является поглощение почти всего солнечного тепла, падающего на застекленную грань трехгранной призмы, которую представляет собой зеркало 22.Для той же цели уменьшения потери тепла две других грани зеркалаимеют тепловую изоляцию 25, равно как такой же изоляцией 25 заполнен промежуток между внутренним кожухом 3 котла и опорным цилиндром 10, Зеркальная призма 22 имеет уплотняющие кольца 26 с тем, чтобы при ее вращении вокруг цилиндра 10 в имеющиеся зазоры не попала атмосферная влага на зеркало, и опирается при вращении на кольцевые шариковые подшипники, из которых нижний пятниковый 27 укреплен на бетонной опоре 15, а верхний 28 - на барабане 10,Для вращения зеркала синхронно движению солнца к нижнему концу его прикреплено червячное колесо 29, вращаемое червяком 30 от часового механизма, заключенного в коробку 31, укрепленную на основании 14 Цифрой 32 обозначено направление падающих на зеркало солнечных лучей, а цифрой 33 - отражение этих лучей от зеркала. Парокотельная солнечная установка расположена в плоскости земного меридиана и имеет продольную ось котла, направленную к горизонту под углом, близким к географической широте пункта установки. Предмет патента.Паровой котел, использующий солнечную теплоту, характеризующийся применением цилиндрического барабана 1 с кольцевым сечением, состоящего из наружного, кожуха 2 и внутреннего кожуха 3 из гладкого или волнистого железа, надетых с теплоизолирующей прокладкой на неподвижный опорный цилиндр 10, расположенный внутри вращаемого при помощи часового механизма зеркала 22, состоящего из двух плоских отражательных поверхностей 23, покрытых наружной тепловой изоляцией 25 и составляющих две грани правильной треугольной призмы, третья, обращенная к солнцу грань которой закрыта стеклом 24.Тииография Первой Артели Советский Ивчатиик Моховая, 40.
