Судовой иллюминатор

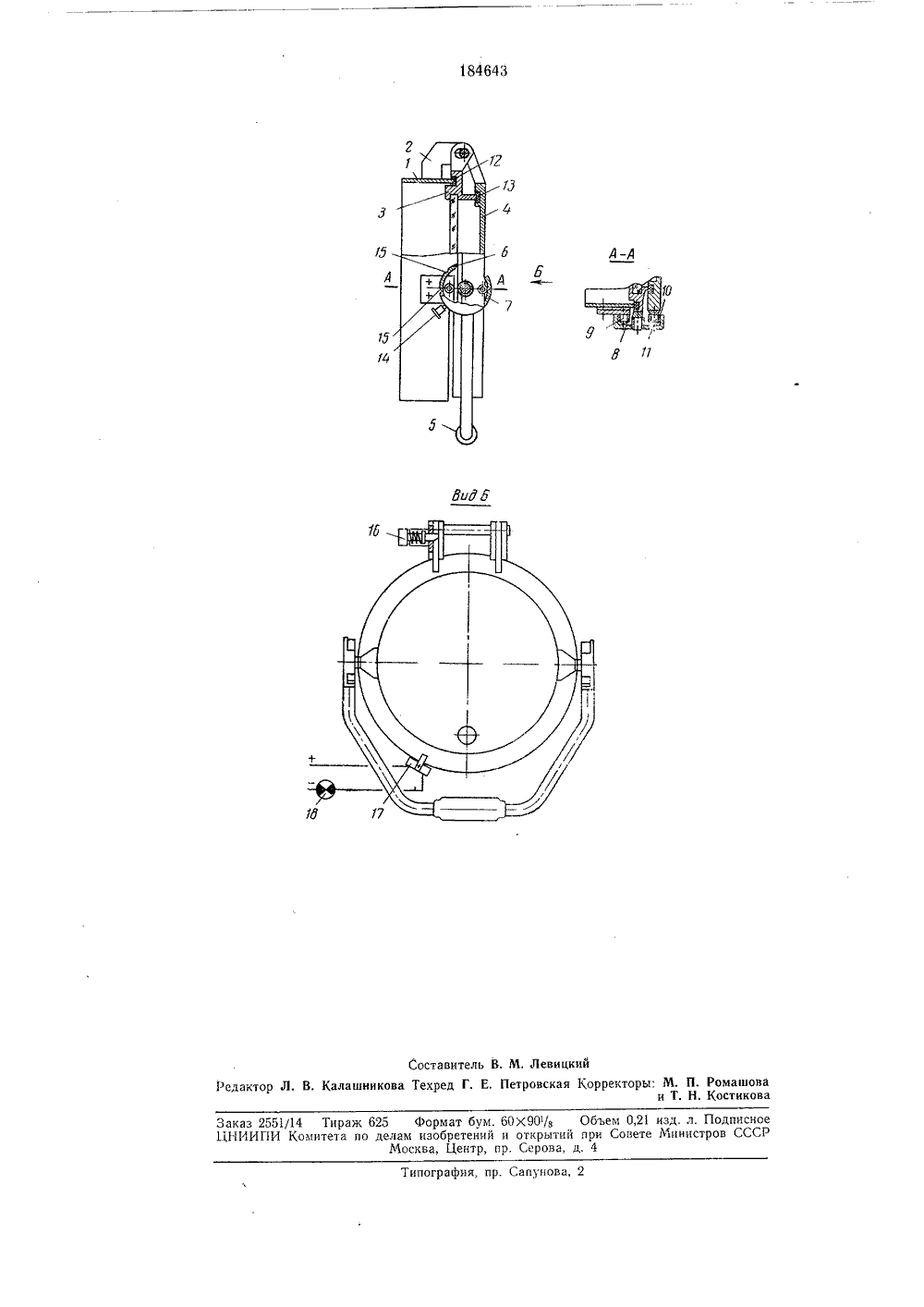

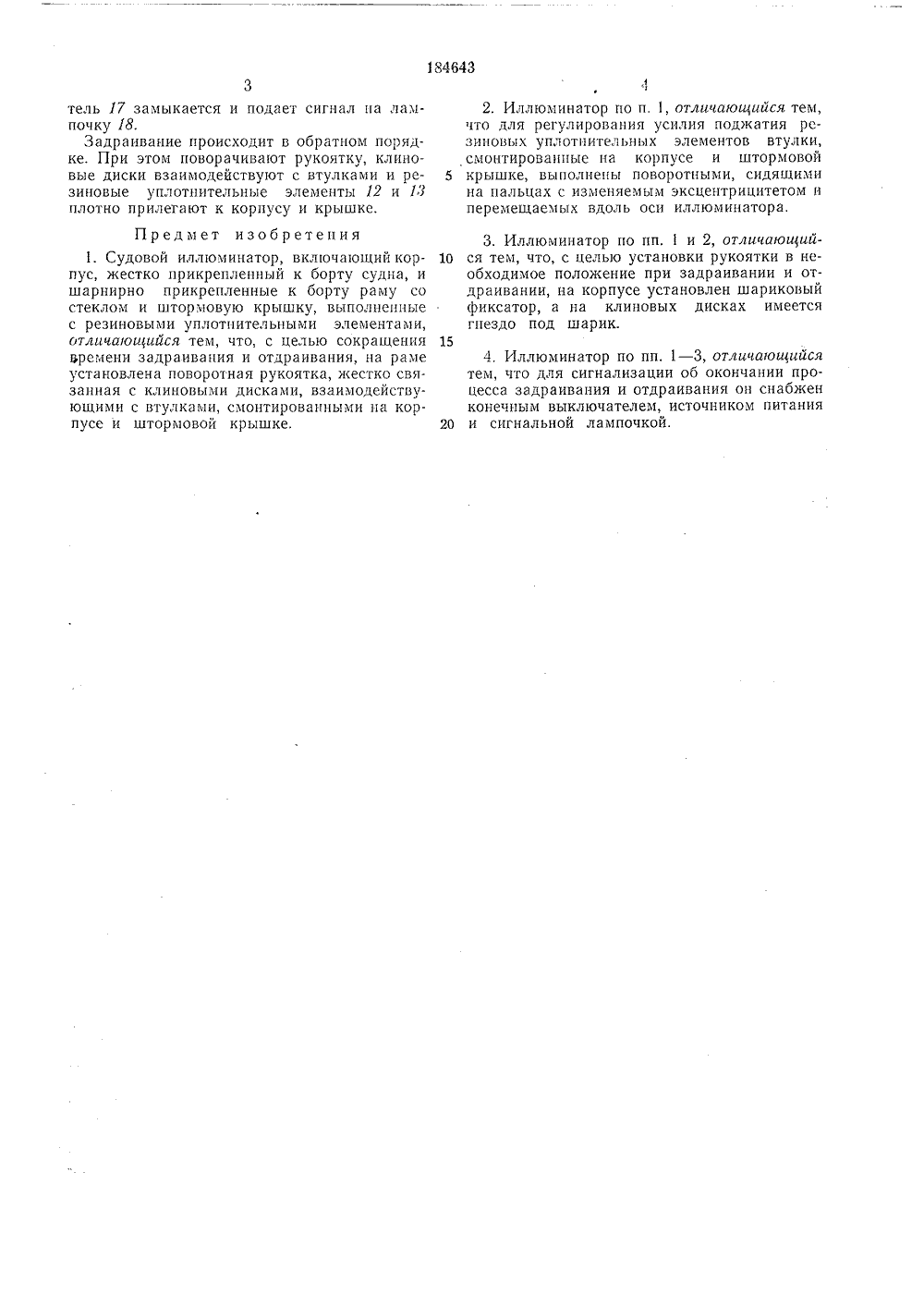

Союз Саеетскит Социалистических Республиквис от авт. свидетельстваЗаявлено 06 ЛЧ,1965 ( 1000851/27-11)с присоединением заявкиПриоритетОпубликовано 21.Ч 11.1966. Бюллетень15Дата опубликования описания 15.1 Х,19 бб Кл, 65 а 2, 3 МГ 1 К В 63 Ь Комитет по делам зобретений и открыт при Совете Министра СССР. Алешин, В. А. Елисеев, Б, И, Ковалеви М. М. Синяткина И. Никитин аявитель УДОВОЙ ИЛЛЮМИ НАТО Известны судовые иллюминаторы, корпускоторых жестко прикреплен к борту судна.Рама со стеклом и штормовая крышка шарнирно прикреплены к борту и выполненыс резиновыми уплотнительными элементами.Особенностью описываемого иллюминатораявляется то, что на раме установлена поворотная рукоятка, жестко связанная с клиновымидисками, которые взаимодействуют с втулками, смонтированными на корпусе и штормовойкрышке, Такое выполнение иллюминатора позволяет сократить время его задраивания иотдраивания,Особенностью иллюминатора является также то, что втулки, смонтированные на корпусеи штормовой крышке, выполнены поворотными, сидящими на пальцах с изменяемым эксцентрицитетом и перемещаемых вдоль оси иллюминатора. Это дает возможность регулировать усилие поджатия резиновых уплотнительных элементов.Для установки рукоятки в необходимое положение при задраивании и отдраивании накорпусе иллюминатора установлен шариковый фиксатор, а на клиновых дисках предусмотрено гнездо под шарик.Для сигнализации об окончании процессазадргивания и отдраив ания иллюминаторснабжен конечным выключателем, источникомпитания и сигнальной лампочкой,На чертеже изображен описываемый иллю.минатор в двух проекциях с сечением по А-А.Корпус 1 жестко прикреплен к борту 2. Кборту шарнирно прикреплены также рама 3 5 со стеклом и штормовая крышка 4. На рамеповоротно смонтирована рукоятка б, на кото.рой укреплены клиновые диски б и 7, взаимодействующие соответственно с втулкой 8, по- воротно смонтированной на пальце 9, и с 10 втулкой 10, поворотно смонтированной напальце П. Палец 9 укреплен на корпусе, а палец 11 - на штормовой крышке.Для отдраивания иллюминатора производят следующие операции. Поворачивают ру коятку б на себя до щелчка шарикового фиксатора 14, шарик которого западает в одно из гнезд 15. При этом клиновой диск 7 поворачивается и сходит с втулки 10, которая оказывается против выреза в диске 7. Далее штор мовую крышку поднимают за кнопку (начертеже не изображена) и ставят на защелку 1 б, а рукоятку возвращают вниз, в вертикальное положение.Затем вторично поворачивают рукоятку на 25 себя до щелчка фиксатора. При этом клиновой диск б сходит с втулки 8, которая оказывается против выступов в клиновом диске б, За рукоятку поднимают раму 3 и клиновым диском 7 закрепляют ее на штормовой крыш ке. Иллюминатор отдраен, конечный выключатель 17 замыкается и подает сигнал на лампочку 18.Задраивание происходит в обратном порядке. При этом поворачивают рукоятку, клиновые диски взаимодействуют с втулками и резиновые уплотнительные элементы 12 и И плотно прилегают к корпусу и крышке.Предмет изобретения1. Судовой иллюминатор, включающийкорпус, жестко прикрепленный к борту судна, и шарнирно прикрепленные к борту раму со стеклом и штормовую крышку, выполненные с резиновыми уплотнительными элементами, отличающийся тем, что, с целью сокращения времени задраивания и отдраивания, на раме установлена поворотная рукоятка, жестко связанная с клиновыми дисками, взаимодействующими с втулками, смонтированными на корпусе и штормовой крышке. 12, Иллюминатор по и, 1, отличающийся тем,что для регулирования усилия поджатия резиновых уплотпительных элементов втулки, смонтированные на корпусе и штормовой 5 крышке, выполнены поворотными, сидящимина пальцах с изменяемым эксцептрицитетом н перемещаемых вдоль оси иллюминатора. 3, Иллюминатор по пп. 1 и 2, отличающий ся тем, что, с целью установки рукоятки в необходимое положение при задраивании и отдраивании, на корпусе установлен шариковый фиксатор, а на клиновых дисках имеется гнездо под шарик.154. Иллюминатор по пп. 1 - 3, отличающийсятем, что для сигнализации об окончании процесса задраивания и отдраивания он снабжен конечным выключателем, источником питания 20 и сигнальной лампочкой,. В. Кала дакт аказ 2551/14 Тираж 625 Формат бум. 60 Х 90/з Объем 0,21 изд. л. ПодписноеНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССРМосква, Центр, пр. Серова, д. 4 пографня, пр. Сапунова,15 А
