Рельсовое стыковое соединение

Номер патента: 15763

Опубликовано: 30.06.1930

Автор: Витрин

МПК: B60M 5/00

Метки: дорог, железных, рельсов, соединение, стыковое, электрических, электрическое

...в несколько миллиметров так, чтобы между перегнутым концом и средней частью полосы оставался зазор 2, равный удвоенномурадиусу перегиба, Перегибы вокруг еможно заменить радиальными волно.образными изгибами 7 (фиг. 10) или ветвям соединения Кпридать форму. латинской буквы 8, при чем в этом случае ветви лишены волнообразных изгибов в средних своих частях (фиг. 11). Ветви описанныхсоединенийскрепляются с рельсамитолько пульками 3, которые пружинят благодаря прорезу Ь и плотно прижимаются к втулкам.,Соединения, выполненные, как показано на фиг. 7, 8, 9, 10 и 11, имеют ббльшую, чем обычно, эластичность, что важно при смещениях рельсов,(температурных и других).Предмет патента,1. Электрическое стыковое соединение, для рельсов...

Номер патента: 45628

Опубликовано: 31.01.1936

Автор: Караев

МПК: B60M 5/00, H01R 4/64

Метки: рельсов, соединение, стыковое, электрическое

...соединения, при котором между рельсом и накладками не имеется зазоров по высоте рельса,На фиг.1 чертежа изображено предлагаемое электрическое стыковое соединение рельсов в частичном поперечном разрезе; на фиг. 2 - одна из деталей (пружинящее разрезное кольцо),Между ножкой т рельса и рельсовыми накладками 2 (в углублениях последних) располагаются разрезные пружинящие кольца 4, надетые на стяжные болты 3, Стальные кольца 4 снабжены на концах насечками 5, прилегающими к ножке рельса и к накладкам (фиг. 1). Во время колебания стыков под тяжестью проходящего поезда эти насечки скользят по поверхностям, к которым они прилегают, и царапают их, зачищая эти поверхности как бы напильником и препятствуя тем самым образованию коррозийного слоя на...

Номер патента: 1791499

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/32

Метки: рельсовое, соединение, стыковое

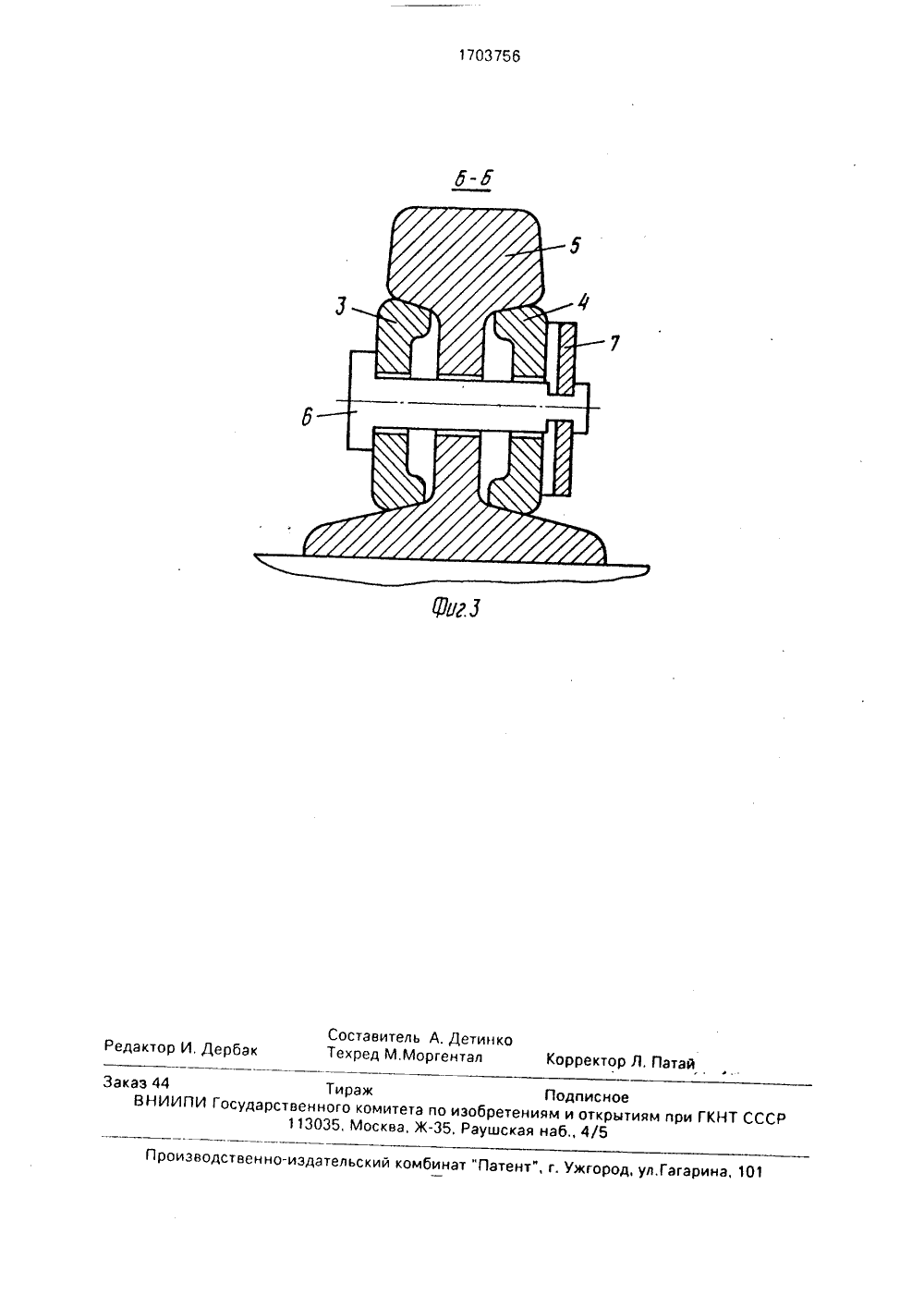

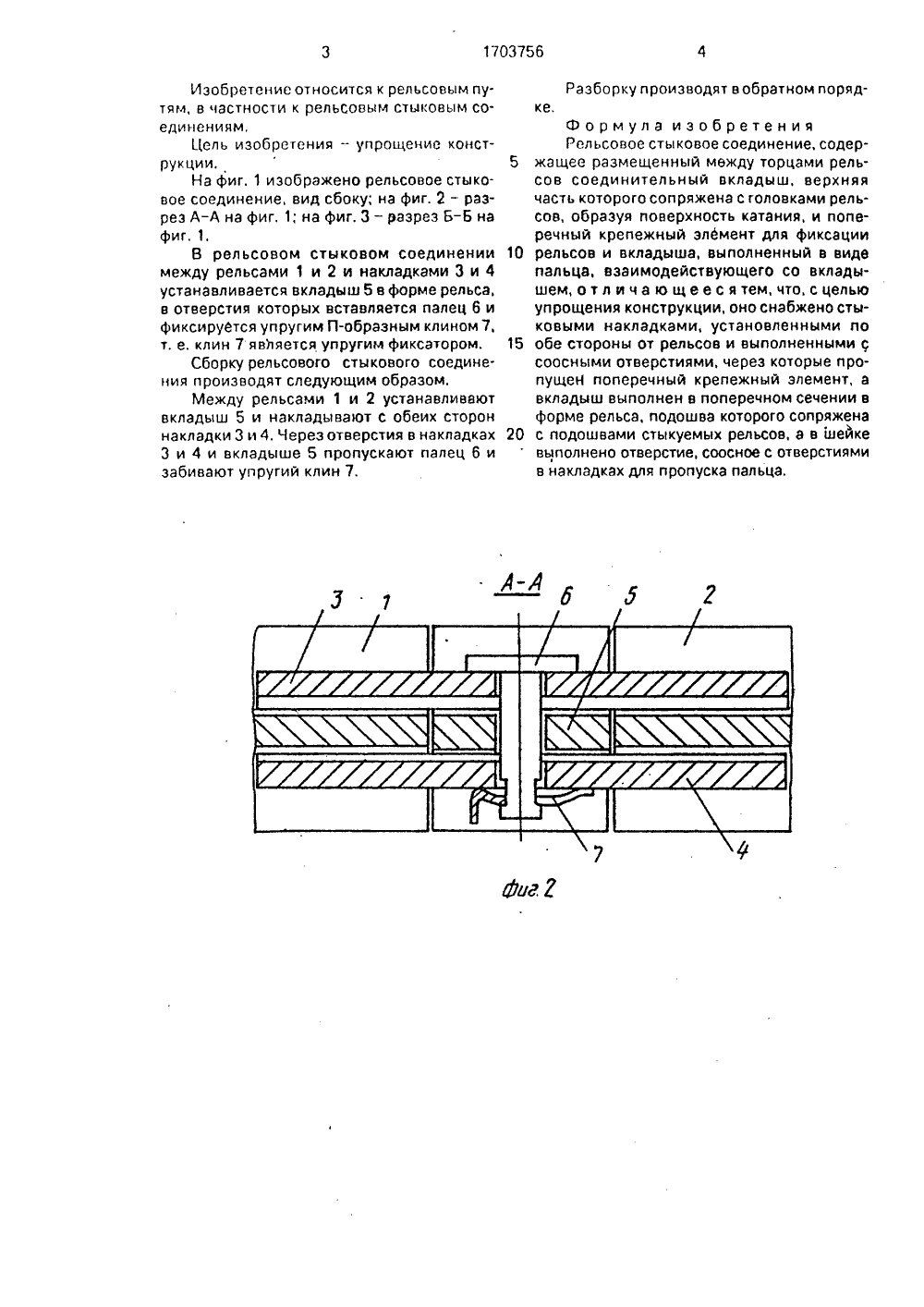

...стыковое соединение изображено на фиг, 1; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг, 1,В предлагаемом техническом решении между рельсами 1 и 2 и накладками 3 и 4 устанавливается вкладыш 5 в виде рельса, в отверстия которых вставляется палец 6 и фиксируется упругим П-образным клином 7, то есть клин 7 являешься упругим фиксатором, Вкладыш 5 снабжен выступами 8, В шейках рельсов 1 и 2 выполнены вь 1 емки,Выступы 8 выполнены полукруглыми в поперечном сечении.Сборка рельсового стыкового соединения производится следующим образом.5 Между рельсами 1 и 2 устанавливаетсявкладыш 5 и накладываются с обеих стороннакладки 3 и 4, Через отверстия в накладках3 и 4 и вставки 5 пропускают палец 6 изабивают упругий...

Номер патента: 40395

Опубликовано: 31.12.1934

Автор: Шестопалов

МПК: E01B 11/18

Метки: временное, лопнувших, путевых, рельсов, соединение, стыковое

...нижней гранью головки рельса и скошенной гранью захвата башмака, предназначен для прижатия захвата к подошве рельса и для восприятия вертикальных усилйй от подвижной нагрузки.На чертеже изображен перспективный вид предлагаемого соединения лопнувших путевых рельсов,Под лопнувший путевой рельс внизу подводится башмак с двумя заватами и 2 и закрепляется на подошве рельса при помощи боковых клиньев 3 и 5. Внутренний боковой клин 3 забивается между захватом 1 и подошвой рельса б, а наружный клин 5 забивается между захватом 2, имеющим паз 4 с уклоном в /2 а, и нижней гранью головки рельса, При таком расположении клина 5 усиливается закрепление подошвы рельса в башмаке при проходе подвижного состава через излом рельса. ксперт и редактор Е. Н....

Номер патента: 1791187

Опубликовано: 30.01.1993

Авторы: Калашников, Сергеев, Якимов

МПК: B60M 5/00

Метки: рельсовое, соединение, стыковое

...стыка, и размещенный между одной из накладок и одними сторонами шеек рельсов, токопроводящий элемент, выполненный в виде плоской пружины, продольная ось которой параллельна продольной оси рельсов, взаимодействующей концевымИ частями с шейками рельсов, а средней частью - с накладкой, с другой стороны шейки рельса между ее поверхностью и соответствующей накладкой - установлен дополнительный токопроводящий элемент, выполненный аналогично первому, причем каждый из токопроводящих элементов выполнен с пазом в одной концевой части и с отверстием в другой, в которые пропущены упомянутые болты, при этом токопроводящие элементы размещены пазами в одном напротив отверстия в другом.Промышленное применение изобретения позволит существенно снизить...
