Способ получения полых изделий с внутренним рельефом

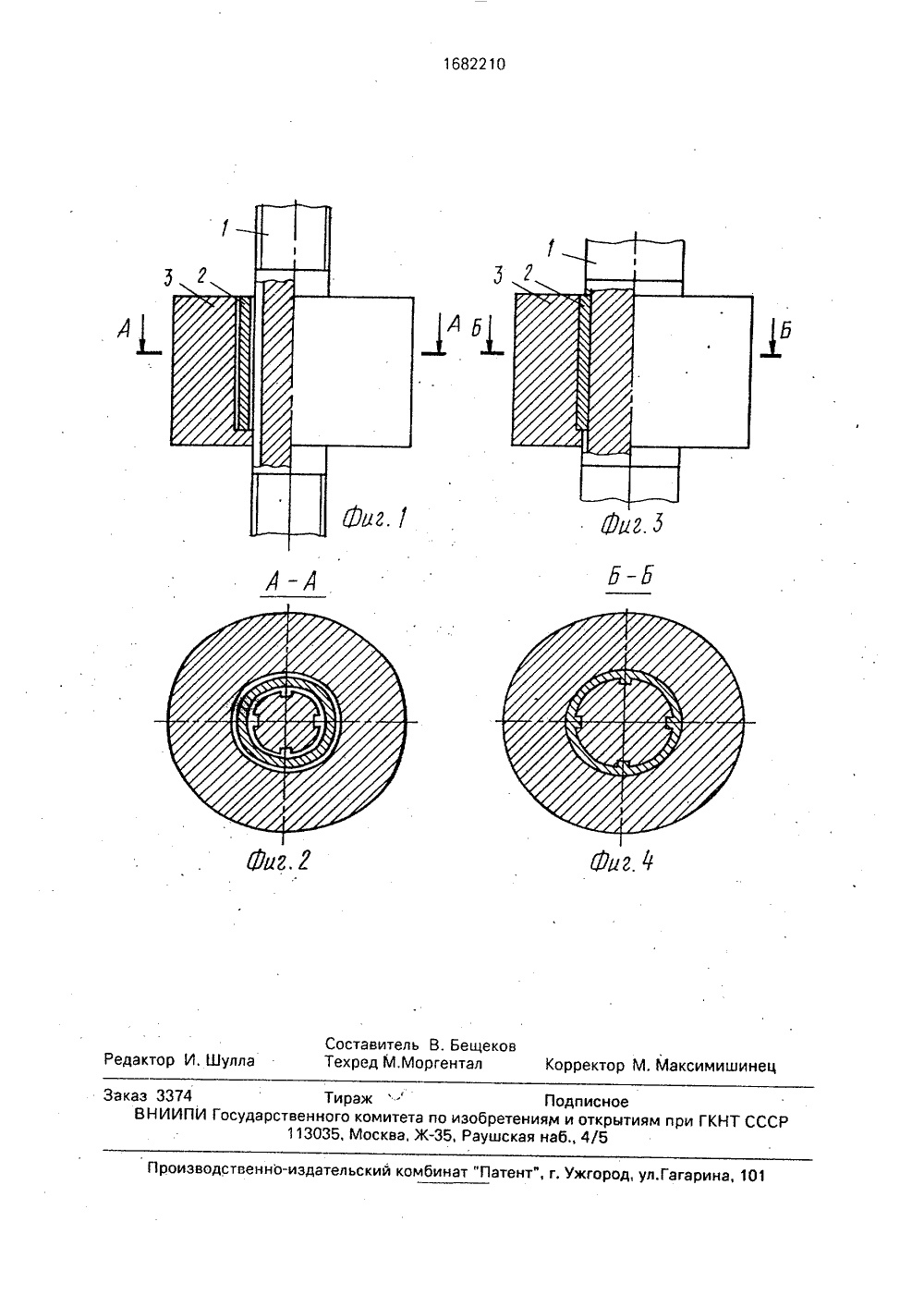

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 82210 А 9) ( В 30 В 13/ И И Изобретен в частности к о ем, и может бы лении полых внутренней и сплавов с мета гламентирован свойств. зом.Предваритерование сердечэффектом памяпроводят, при тщей интервалу ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬС(71) Московский институт стали и сплавов(56) Авторское свидетельство СССРМ 910300, кл, В 21 1 5/12, В 21 К 21/00,В 21 К 1/56, В 30 В 15/34, 1980,(54) СПОСОБ ПОЛУЧЕНИЯ ПОЛЫХ ИЗДЕЛИЙ С ВНУТРЕННИМ РЕЛЬЕФОМ(57) Изобретение относится к области обработки металлов давлением, в частности к ие относится к металлургии, бработке металлов давленить использовано при изготовизделий с рельефом на оверхности из сталей или стабильным эустенитом с реным уровнем механических Целью изобретения является повышение качества изделий иэ стали с метастабильным аустенитом.На фиг, 1 представлено устройстг для реализации предлагаемого способа в исходном положении; на фиг, 2 - сечение А - я на фиг. 1; на фиг. 3 - устройство для реализации способа в конечном положении; на фиг.4 - сечение Б - Б нэ фиг. 3.Способ осуществляют следующим обральна производят деформиника 1(фиг. 1), обладающего ти фг рмы, деформирование емпературе, соответствуюс вно-о развития марспособам получения полых деталей с рельефом. Цель изобретения - повышение качества изделий, получаемых из стали с метастабильным аустенитом. При нагреве сердечника собранного комплекта, состоящего из полой заготовки и формообразующего сердечника, обладающего эффектом памяти формы, происходит регламентированное оформление рельефной поверхности детали. Предварительное деформирование сердечника проводят при температуре, соответствующей началу прямого мартенситного превращения его материала под воздействием деформации. 4 ил., 1 табл,тенситного превращения в стали под воздействием деформации, а состав сплава с эффектом памяти формы выбирают таким образом, чтобы оптимальная температура деформирования для стали находилась внутри температурного интервала обратного мартенситного превращения сплава и соаасесЪ ответствовала условию(М ст А спл 0 5 0 8/А спл А спл/ (1) ("ф где Мн" - температура начала мартенсит- Я ного превращения в стали;Ани Ак - температуры начала и й конца обратного мартенситного превращения в сплаве с эффектом памяти формы.После чего заготовку 2 размещают между сердечником 1 и контейнером 3 и нагревают собранный комплект до температуры деформирования материала заготовки,В ходе нагрева комплекта до температурного интервала (1) возвращаемая деформация инициирует мартенситное превращениЕ метастабильного аустенита в стали. Деформация иэделия в указанном интервале температур обуславливает форми.срование структуры мартенсита деформации, что обеспечивает повышение комплекса механических свойств продеформированной заготовки.П р и м е р. Способ опробован для деформации мартенситностареющей стали Ее,06 С - 14, ЗСг - 7,6 гИ, 6 Мо с метастабильным аустенитом, В качестве материала сердечника используют сплав Т-К-Ее, для которого Ан =-131 С., Ак =-60 С, величина возвращаемой деформации г = 10Температура начала мартенситного превращения в стали -70 С,Предварительное деформирование сердечника проводят растяжением при -196 С, т.е. при температуре прямого мартенситного,превращения; диаметр сердечника измен яетс я в пределах (8,20+0,05) (7,85.+0,05)мм, и при этой температуре собирали термопресс (фиг. 1),На сердечник надевают заготовку 2 - втулку с внутренним диаметром 7,90+0,005 мм и толщиной стенки 0,8.+0,005 мм и контейнер 3, не допускающий недооформление рельефа при штамповке,В ходе отогрева термопресса сердечник 1 восстанавливает первоначальную форму (в результате мартенситного превращения) и, деформируя заготовку 2 и вызывая превращения метастабильного аустенита, создает на ее внутренней поверхности рельеф, Структура стали становится полностью мартенситной. Механические свойства стали Ее,06 С, ЗСг, 6 М,6 Мо, деформированной по условиям известного и предлагаемого способов, приведены в таблице.5 Для освобождения заготовки пресс охлаждается до -196 С, вторично растягивают сердечник 1 и извлекают заготовку 2.Формула изобретения Способ получения полых изделий с 10 внутренним рельефом, заключающийся впредварительном деформировании рельефообразующего сердечника, обладающего эффектом памяти формы, размещении на нем полой заготовки и последующем ее 15 формообразовании при нагреве сердечника, от л и ч а ю щи й с я тем, что, с целью повышения качества изделий из стали с метастабильным аустенитом, деформирование сердечника проводят при температуре, 20 соответствующей. началу прямого мартенситного превращения его материала под воздействием деформации, при этом в качестве материала сердечника используют сплав с температурным интервалом обрат ного мартенситного превращения, охватывающим оптимальную температуру деформирования материала заготовки, определяемую из условияМ ст А лл 05 08 А мапл А спл 30 где Мн - температура мартенситного превращения в стали;А и Ак - соответствен но температуры начала и конца обратного мартенсит ного превращения в сплаве с эффектомпамяти формы.1682210 Составитель В. БещековТехред М,Моргентал ектор М. Максимишине едактор И, Шул изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Заказ 3374 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5
