Регулятор уровня верхнего бьефа гидротехнического сооружения

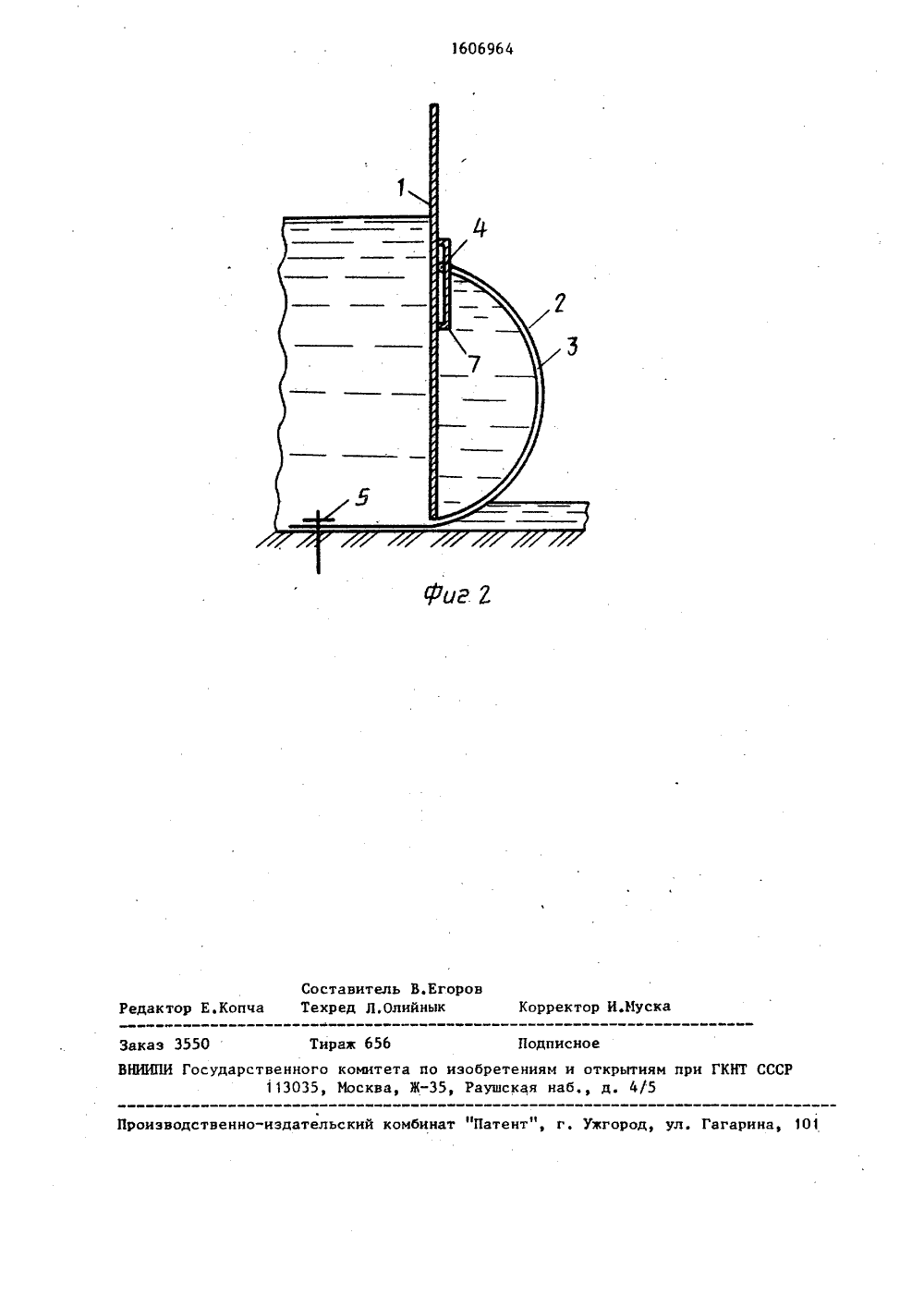

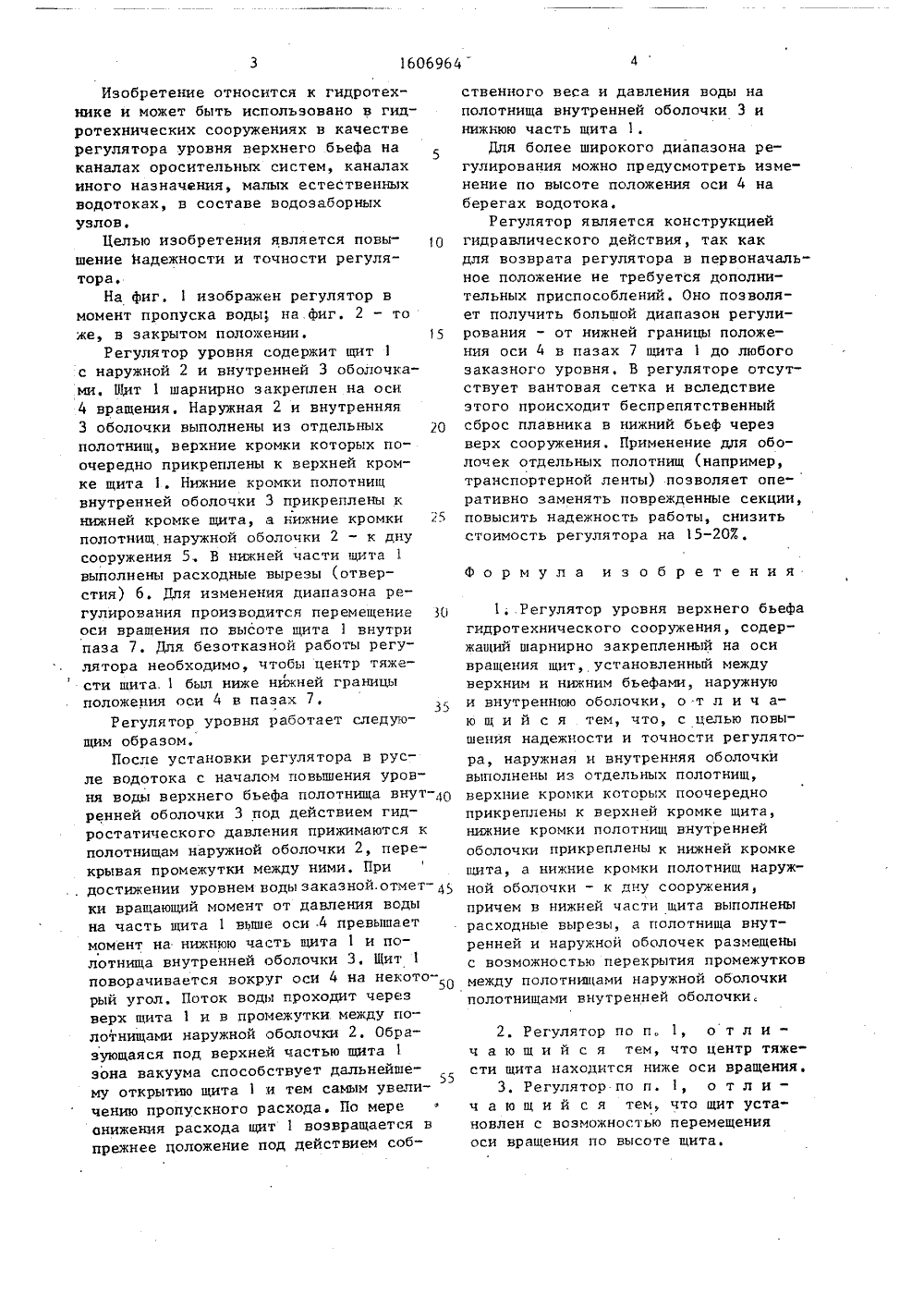

ОПИСДНИЕ ИЗОБРЕТЕНИ Риг ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР(71) Днепропетровский сельскохозяйственный институт(56) Авторское свидетельство СССР В 1307450, кл. С 05 В 9/02, 1987,Авторское свидетельство СССР У 625193, кл. С 05 0 9/02, 1977, (54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА ГИДРОТЕХНИЧЕСКОГО СООРУЖЕНИЯ (57) Изобретение относится к гидро" технике и может быть использовано в гидротехнических сооружениях в качестве регулятора уровня верхнего бьефа на каналах оросительных систем. Цель изобретения - повыщение надежности и точности регулятора. Это достигается тем, что в регуляторе уровня верхнего бьефа гидротехнического сооружения,.содержащем установленный на оси 4 щит 1 с внутренней 3 и наружной 2 оболочками, оболочки выполнены из отдельных полотнищ, поочередно прикрепленных своими верхними кромками к верхней кромке щита 1, При этом нижние кромки полотнищ внутренней оболочки 3 прикреплены к нижней кромке щита, а нижние кромки полотнищ наружной оболочки 2 - к днусооружения. 2 з.п, ф-лы, 2 ил.Изобретение относится к гидротехнике и может быть использовано в гидротехнических сооружениях в качестверегулятора уровня верхнего бьефа наканалах оросительных систем, каналахиного назначения, малых естественныхводотоках, в составе водозаборныхузлов.Целью изобретения является повышение Надежности и точности регулятора.На фиг. 1 изображен регулятор вмомент пропуска воды, на.фиг, 2 - тоже, в закрытом положении, 15Регулятор уровня содержит щит 1с наружной 2 и внутренней 3 оболочками, Щит 1 шарнирно закреплен на осн4 вращения. Наружная 2 и внутренняя3 оболочки выполнены из отдельных 20полотнищ, верхние кромки которых поочередно прикреплены к верхней кромке щита 1. Нижние кромки полотнищвнутренней оболочки 3 прикреплены книжней кромке щита, а нижние кромки 25полотнищ наружной оболочки 2 - к днусооружения 5, В нижней части щита 1выполнены расходные вырезы (отверстия) 6. Для изменения диапазона регулирования производится перемещение 10оси врашения по высоте щита 1 внутрипаза 7. Для безотказной работы регулятора необходимо, чтобы центр тяжести шита. 1 был ниже нижней границыположения оси 4 в пазах 7,Регулятор уровня работает следующим образом,После установки регулятора в русле водотока с началом повышения уровня воды верхнего бьефа полотнища внут-,10ренней оболочки 3 под действием гидростатического давления прижимаются кполотнищам наружной оболочки 2, перекрывая промежутки между ними. При., достижении уровнем воды заказной.отметки вращающий момент от давления водына часть щита 1 выше оси .4 превыша.етмомент на нижнюю часть щита 1 и полотнища внутренней оболочки 3, Щит 1поворачивается вокруг оси 4 на некоторый угол. Поток воды проходит черезверх щита 1 и в промежутки между полотнищами наружной оболочки 2. Образующаяся под верхней частью щитазона вакуума способствует дальнейшему открытию щита 1 и тем самым увеличению пропускного расхода. По мере донижения расхода щит 1 возвращается впрежнее положение под действием собственного веса и давления воды наполотнища внутренней оболочки 3 инижнюю часть щита 1.Для более широкого диапазона регулирования можно предусмотреть изменение по высоте положения оси 4 наберегах водотока,Регулятор является конструкциейгидравлического действия, так какдля возврата регулятора в первоначальное положение не требуется дополнительных приспособлений. Оно позволяет получить большой диапазон регулирования - от нижней границы положения оси 4 в пазах 7 щита 1 до любогозаказного уровня, В регуляторе отсутствует вантовая сетка и вследствиеэтого происходит беспрепятственныйсброс плавника в нижний бьеф черезверх сооружения. Применение для оболочек отдельных полотнищ (например,транспортерной ленты) позволяет оперативно заменять поврежденные секции,повысить надежность работы, снизитьстоимость регулятора на 15-203,Формула изобретения1, Регулятор уровня верхнего бьефа гидротехнического сооружения, содержащий шарнирно закрепленный на оси вращения щит, установленный между верхним и нижним бьефами, наружную и внутреннюю оболочки, о т л и ч аю щ и й с я тем, что, с целью повышения надежности и точности регулятора, наружная и внутренняя оболочки выполнены из отдельных полотнищ, верхние кромки которых поочередно прикреплены к верхней кромке щита, нижние кромки полотнищ внутренней оболочки прикреплены к нижней кромке щита, а нижние кромки полотнищ наружной оболочки - к дну сооружения, причем в нижней части щита выполнены расходные вырезы, а полотнища внутренней и наружной оболочек размещены с возможностью перекрытия промежутков между полотнищами наружной оболочки полотнищами внутренней оболочки,2, Регулятор по п. 1, о т л ич а ю щ и й с я тем, что центр тяжести щита находится ниже оси вращения.3. Регулятор по п, 1, о т л и - ч а ю щ и й с я тем, что щит установлен с возможностью перемещения оси вращения по высоте щита,1606964 Составитель В.ЕгоровТехред Д,Олийнык Корректор И.Иуск Коп а ирам 65 3550 дписно роизводственно-издательский комбинат "Патент", г. Узг ул. Гагарина, 101 ударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж"35, Раущская наб д, 4/5
